Podłączenie wtyczki siłowej nie jest skomplikowane, ale wymaga porządku, sprawdzenia oznaczeń i odrobiny dyscypliny. Najczęściej problem nie leży w samym schemacie, tylko w pomyleniu przewodów, niedopasowaniu kabla albo zlekceważeniu różnicy między wersją 4- i 5-bolcową. Poniżej rozpisuję to tak, żeby dało się zrobić to bez zgadywania i bez ryzykownych skrótów.
Najważniejsze zasady przed rozpoczęciem pracy
- Zawsze odłącz zasilanie i sprawdź brak napięcia, zanim otworzysz obudowę wtyczki.
- Ustal, czy masz wersję 4P czy 5P, bo od tego zależy obecność przewodu neutralnego N.
- Na zaciskach szukaj oznaczeń L1, L2, L3, N i PE, a nie zgaduj po kolorach żył.
- Dobierz kabel do prądu znamionowego: przy 16 A i 32 A przekrój żył ma realne znaczenie dla temperatury i trwałości połączenia.
- Po skręceniu sprawdź odciążenie kabla, dokręcenie zacisków i poprawne domknięcie obudowy.
- Jeśli instalacja jest stara, ma nieczytelne oznaczenia albo wymaga przeróbki stałego obwodu, lepiej włączyć elektryka niż ryzykować błąd.
Najpierw ustal, z jaką wtyczką i instalacją pracujesz

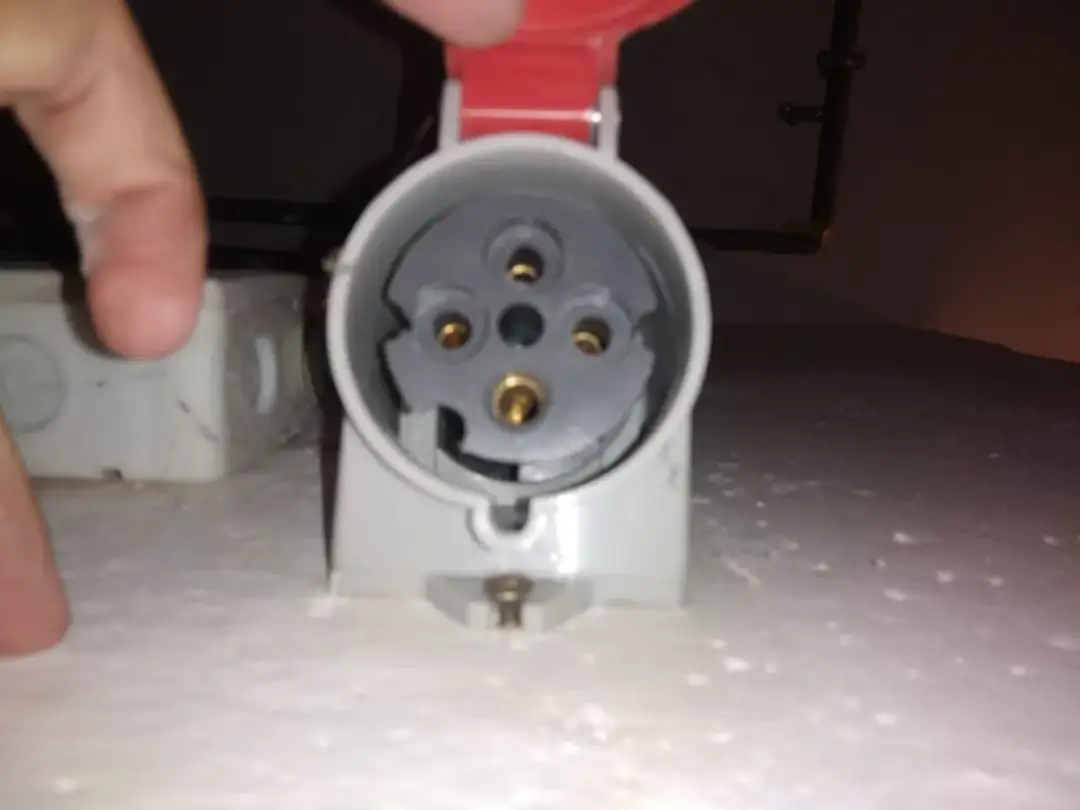

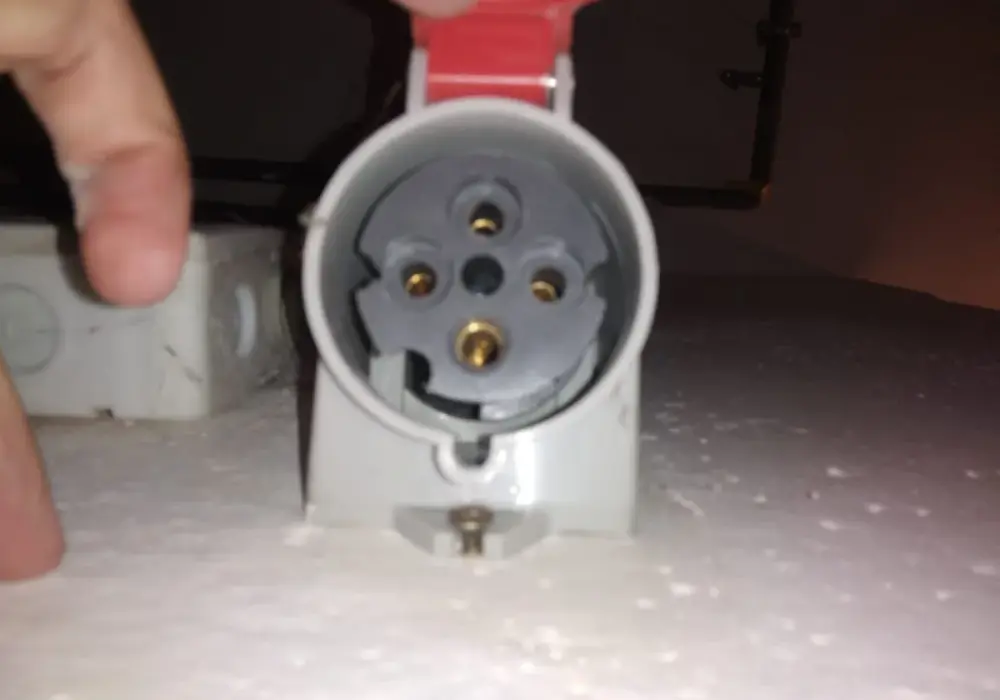

W praktyce zawsze zaczynam od identyfikacji osprzętu. Czerwone złącza CEE 400 V bywają podobne z zewnątrz, ale różnią się liczbą biegunów, prądem znamionowym i układem zacisków. To właśnie tu najłatwiej popełnić błąd, który później objawia się grzaniem styków, wybijaniem zabezpieczenia albo po prostu brakiem działania urządzenia.
| Oznaczenie | Co oznacza | Dlaczego to ważne |
|---|---|---|
| 16 A / 32 A / 63 A | Prąd znamionowy wtyczki i gniazda | Muszą pasować do obciążenia i do przekroju przewodu |
| 4P | 3 fazy + PE | Brak przewodu neutralnego N, więc nie nadaje się do każdego odbiornika |
| 5P | 3 fazy + N + PE | Potrzebne tam, gdzie urządzenie korzysta także z 230 V lub ma elektronikę pomocniczą |
| 400 V czerwone | Najczęściej spotykany wariant trójfazowy | Nie wolno go traktować jak zwykłej wtyczki jednofazowej |
| IP44 / IP67 | Odporność na kurz i wilgoć | Ma znaczenie przy pracy w warsztacie, na budowie i na zewnątrz |
Jeśli na obudowie widzisz oznaczenia typu 3P+PE albo 3P+N+PE, to już masz połowę pracy za sobą. Reszta polega na poprawnym przypisaniu żył do zacisków i na tym, by nie pomylić neutralnego z ochronnym. To przejście prowadzi prosto do części praktycznej, czyli samego montażu.
Podłącz przewody krok po kroku, bez zgadywania
Jeśli mam opisać cały proces w jednym zdaniu, powiedziałbym tak: najpierw bezpieczeństwo, potem identyfikacja żył, a na końcu dokładne skręcenie i test. Wtyczka siłowa nie wybacza chaosu, ale dobrze zrobiona pracuje latami bez najmniejszego problemu.
- Odłącz zasilanie i upewnij się miernikiem, że na przewodach nie ma napięcia.
- Rozkręć obudowę wtyczki i przeprowadź kabel przez dławik albo uchwyt odciążający, zanim zaczniesz zakładać żyły na zaciski.
- Ściągnij płaszcz zewnętrzny na taką długość, żeby żyły dało się ułożyć swobodnie, ale bez nadmiaru luzu.
- Rozpoznaj przewody: PE to ochronny, N to neutralny, a L1, L2, L3 to fazy.
- Podłącz żyły do odpowiednich zacisków zgodnie z oznaczeniami na wkładce. Nie kieruj się wyłącznie kolorem izolacji, jeśli instalacja była modernizowana albo jest starsza.
- Dokręć śruby z wyczuciem. Zbyt słaby docisk powoduje grzanie, a zbyt mocny może uszkodzić żyłę lub sam zacisk.
- Sprawdź, czy odciążenie kabla chwyta płaszcz zewnętrzny, a nie pojedyncze żyły. To drobiazg, który decyduje o trwałości całego połączenia.
- Zamknij obudowę i zrób test połączenia, zanim oddasz sprzęt do pracy.
Jak rozpoznać żyły w kablu
W nowoczesnych przewodach najczęściej spotkasz układ, w którym PE jest żółto-zielony, N niebieski, a fazy mają barwy brązową, czarną i szarą. Traktuję to jednak jako pomoc, nie jako jedyne kryterium. Jeśli kabel jest stary, przerabiany albo niepewnie opisany, kolor może już nie być wiarygodny i wtedy rozstrzyga pomiar.
Co z kolejnością faz
Przy silnikach i częściach obrotowych kolejność L1, L2, L3 ma znaczenie dla kierunku obrotów. Jeśli po uruchomieniu silnik kręci w złą stronę, zwykle wystarczy zamienić miejscami dwie fazy. To jedna z tych rzeczy, które są banalne dopiero po fakcie, dlatego lepiej od razu o niej pamiętać.
Przeczytaj również: Jaki przekrój kabla do oświetlenia LED, aby uniknąć problemów z instalacją?
Kiedy warto użyć tulejek
Przy przewodach linkowych tulejki kablowe poprawiają jakość zacisku i zmniejszają ryzyko, że pojedyncze druciki wyjdą spod śruby. To szczególnie ważne w osprzęcie używanym mobilnie, gdzie wibracje i częste przepinanie robią większe szkody niż w instalacji stałej.
Sam montaż jest prosty tylko wtedy, gdy od początku wiadomo, który przewód gdzie trafia. Dlatego warto od razu przejść do różnicy między wersją 4- i 5-bolcową, bo to właśnie ona najczęściej zmienia cały schemat.
Cztery czy pięć bolców, czyli dlaczego to nie jest drobny detal
Wtyczka 4-bolcowa i 5-bolcowa wyglądają podobnie, ale służą do innych zadań. Dla mnie to najważniejszy podział w całym temacie, bo od niego zależy, czy odbiornik dostanie tylko trzy fazy i ochronę, czy także przewód neutralny. I tu nie ma miejsca na improwizację.
| Wersja | Układ | Typowe zastosowanie | Ważna uwaga |
|---|---|---|---|
| 4P | L1, L2, L3, PE | Silniki, proste maszyny trójfazowe, odbiorniki bez przewodu N | Nie podłączysz tu układów wymagających 230 V pomocniczo |
| 5P | L1, L2, L3, N, PE | Płyty, urządzenia z elektroniką, sprzęt z obwodami 230 V w środku | Neutralny N musi być podłączony poprawnie, a nie zastępowany ochronnym |
W praktyce 4P wybieram tam, gdzie urządzenie jest czysto trójfazowe. 5P pojawia się wszędzie tam, gdzie producent przewidział dodatkowy obwód jednofazowy albo sterowanie zasilane z N. Jeśli nie masz pewności, sprawdź tabliczkę znamionową i instrukcję urządzenia, bo sam wygląd gniazda nie mówi wszystkiego.
Ta różnica jest ważna także z innego powodu: źle dobrana wtyczka potrafi wymusić prowizorkę, a prowizorka przy 400 V zwykle kończy się gorzej niż spokojna wymiana właściwego osprzętu. To prowadzi do najczęstszych błędów, które wciąż widuję na budowach i w warsztatach.
Błędy, które najczęściej psują cały montaż
Najgorsze pomyłki przy montażu wtyczki siłowej nie są spektakularne. One są ciche, a później wychodzą pod obciążeniem: po godzinie pracy, po rozgrzaniu kabla albo przy pierwszym większym poborze prądu. Dlatego poniżej zestawiam błędy razem z ich skutkiem.
| Błąd | Co zwykle się dzieje | Jak temu zapobiec |
|---|---|---|
| Pomylenie N z PE | Urządzenie może działać nieprawidłowo, a układ ochronny przestaje być pewny | Sprawdź oznaczenia zacisków i nie kieruj się samym kolorem żyły |
| Za słabo dokręcone śruby | Styk się grzeje, obudowa może się odbarwić, a połączenie zaczyna łapać luz | Po skręceniu zrób kontrolę pociągową każdej żyły |
| Zbyt gruby lub zbyt cienki kabel | Albo nie mieści się w obudowie, albo nie przenosi obciążenia tak, jak trzeba | Dobierz przekrój do prądu, długości i warunków pracy |
| Brak odciążenia mechanicznego | Szarpnięcie kablem przenosi się na zaciski i niszczy połączenie | Odciążaj płaszcz zewnętrzny, nie pojedyncze żyły |
| Pominięcie kontroli po montażu | Błąd wychodzi dopiero po uruchomieniu sprzętu | Po skręceniu sprawdź kolejność, ciągłość i brak zwarcia |
Największy błąd, jaki widzę, to pośpiech. Ktoś rozkręca wtyczkę, przekłada żyły intuicyjnie i zakłada, że „będzie dobrze”. Przy osprzęcie 400 V to za mało. Jeśli urządzenie ma silnik, dochodzi jeszcze temat kierunku obrotów, więc jeden drobny skręt faz potrafi zmienić wszystko.
Kiedy już wiesz, czego nie robić, warto dopasować przewód i osprzęt do realnego obciążenia. Właśnie tu wiele osób kupuje zbyt przypadkowe rozwiązania i później płaci za to temperaturą, spadkami napięcia albo krótką żywotnością złącza.
Dobierz kabel, zabezpieczenie i klasę ochrony do realnych warunków
Przy wtyczkach siłowych nie wystarczy, że „pasuje mechanicznie”. Liczy się też przekrój przewodu, długość trasy, sposób użytkowania i to, czy przewód będzie leżał w warsztacie, wisiał na bębnie, czy pracował na zewnątrz. W praktyce wiele gotowych przewodów 16 A korzysta z przekrojów rzędu 1-2,5 mm², a dla 32 A często spotkasz 2,5-6 mm², ale to nadal nie jest sztywna reguła dla każdej instalacji.
| Prąd | Typowy przekrój żył | Co najczęściej wybrać | Uwagi praktyczne |
|---|---|---|---|
| 16 A | 1-2,5 mm² | Najczęściej 2,5 mm² | Bezpieczniejszy wybór przy dłuższym kablu i pracy mobilnej |
| 32 A | 2,5-6 mm² | Często 4 lub 6 mm² | Im większe obciążenie i długość, tym bardziej liczy się spadek napięcia |
| 63 A | Dobór indywidualny | Zwykle instalacja stała | To już poziom, przy którym lepiej nie iść na skróty |
Równie ważne są stopnie ochrony IP. W garażu czy magazynie IP44 bywa wystarczające, ale w pracy na zewnątrz, przy wilgoci albo większym zapyleniu lepszy będzie wyższy poziom ochrony, na przykład IP67. Sama wtyczka nie zabezpieczy jednak całej instalacji, jeśli przewód jest zbyt delikatny albo osprzęt został zamontowany bez dławika i odciążenia.
Na tym etapie zwykle widzę też różnicę między rozwiązaniem „na chwilę” a rozwiązaniem, które ma działać codziennie. Jeśli sprzęt ma pracować intensywnie, lepiej zapłacić więcej za solidny osprzęt niż później wymieniać stopione styki i przerywać pracę. Z takiego samego założenia wychodzę przy ocenie, kiedy montaż warto oddać fachowcowi.
Kiedy lepiej oddać to elektrykowi
Są sytuacje, w których sam montaż wtyczki ma sens, i są takie, w których oszczędność jest pozorna. Ja nie kombinuję samodzielnie, jeśli trzeba przerabiać starą instalację z nieczytelnymi żyłami, rozdzielać przewód PEN, dopasowywać obwód do nowego zabezpieczenia albo podłączać urządzenie, które łączy 400 V z obwodami 230 V wewnątrz.
- Instalacja ma stare kolory przewodów albo brak jednoznacznych oznaczeń.
- W grę wchodzi przeróbka stałego obwodu, a nie tylko wymiana końcówki kabla.
- Wtyczka albo gniazdo noszą ślady przegrzania, nadpalenia lub luzu styków.
- Urządzenie wymaga układu 5P, a w instalacji dostępne są tylko 3 fazy i PE bez N.
- Połączenie ma pracować w wilgoci, na zewnątrz albo w warunkach dużych drgań.
To nie jest straszenie, tylko praktyka. Przy takich przypadkach najwięcej kosztują nie same części, lecz poprawki i przestoje. Jeśli nie masz pewności co do schematu, lepiej sprawdzić wszystko na spokojnie niż uruchamiać sprzęt „na próbę”.
Co sprawdzam po skręceniu, żeby połączenie było naprawdę pewne
Po montażu nie zamykam tematu od razu. Zawsze robię krótki finałowy przegląd, bo to właśnie on odróżnia poprawnie złożoną wtyczkę od takiej, która tylko wygląda dobrze. W praktyce kontroluję pięć rzeczy: zgodność zacisków, stabilność żył, działanie odciążenia, domknięcie obudowy i brak oznak grzania po pierwszym uruchomieniu.
- Każda żyła siedzi na swoim zacisku i nie ma możliwości przypadkowego wysunięcia.
- Płaszcz kabla jest pewnie trzymany przez dławik albo uchwyt odciążający.
- Obudowa zamyka się bez naprężeń, bez wciskania przewodów na siłę.
- Na styku nie widać nadmiaru gołej miedzi ani luźnych drucików.
- Po pierwszej pracy nie pojawia się zapach przegrzania ani nietypowe nagrzewanie obudowy.
Jeśli wszystko przechodzi ten test, połączenie zwykle jest gotowe do normalnej pracy. I właśnie o to chodzi przy takim montażu: nie o sam fakt skręcenia przewodów, tylko o zrobienie połączenia, które będzie bezpieczne, czytelne i odporne na codzienne używanie.
