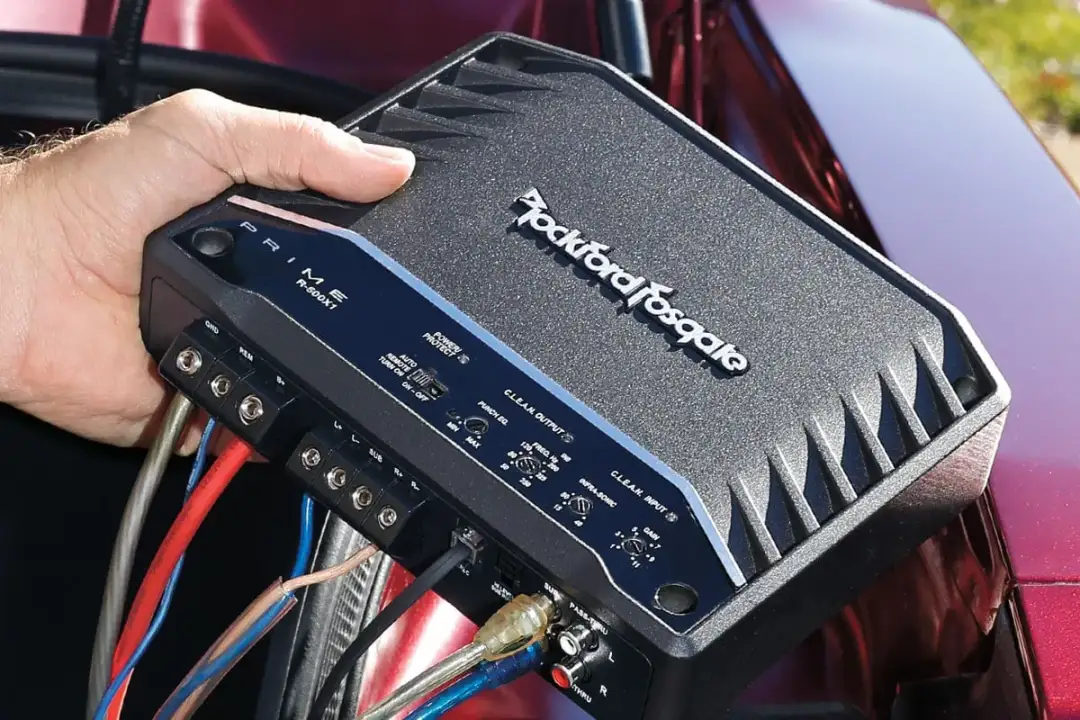

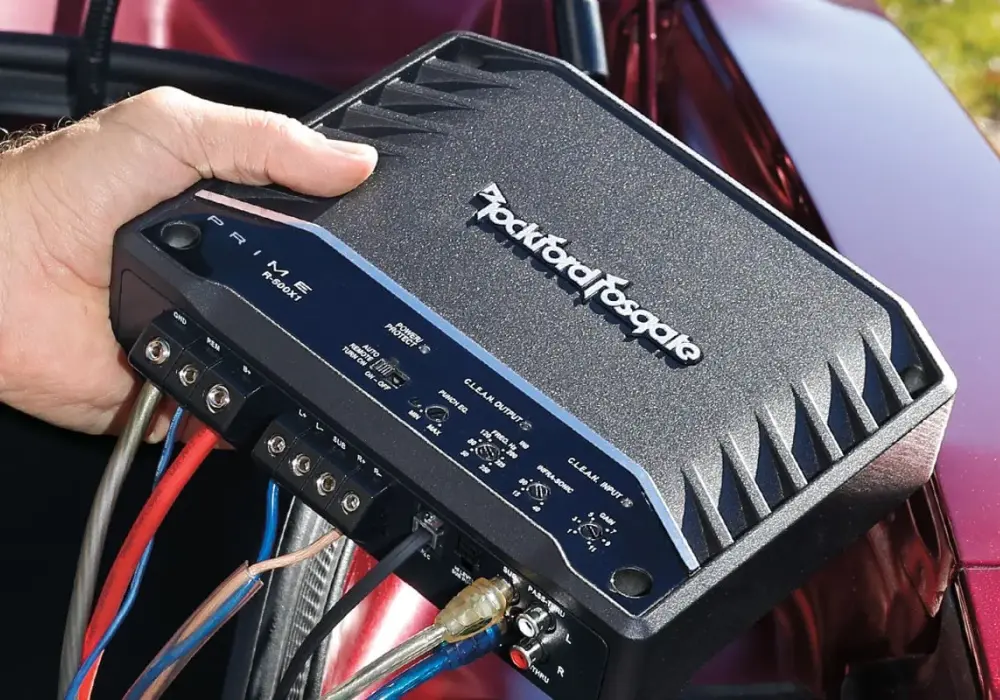

Przy wymianie radia, głośników lub samej wiązki w drzwiach największy problem zwykle nie leży w samym montażu, tylko w ustaleniu polaryzacji. W praktyce odpowiedź na pytanie, który kabel to plus a który minus głośniki samochodowe, nie zawsze wynika z koloru izolacji, a zgadywanie kończy się najczęściej słabszym basem i rozjechaną sceną stereo.
W tym artykule pokazuję, jak czytać oznaczenia przewodów, kiedy kolor naprawdę coś mówi, jak zrobić szybki test baterią i po czym poznać, że coś jest podłączone odwrotnie. Piszę to tak, jak sam podszedłbym do instalacji w aucie: najpierw pewne zasady, potem prosta weryfikacja w praktyce.
Najpierw sprawdź oznaczenia, a potem potwierdź je testem
- W głośnikach samochodowych nie ma jednego uniwersalnego koloru plusa i minusa dla każdej instalacji.
- W wiązkach aftermarketowych solidny kolor to zwykle plus, a przewód z czarnym paskiem minus.
- W fabrycznej instalacji auta kolor przewodu bywa zależny od marki, więc sam wygląd izolacji nie wystarcza.
- Najpewniejszy prosty test to krótki impuls z baterii 9 V lub mniejszej na odłączonym głośniku.
- Odwrócona polaryzacja najczęściej zabiera bas i psuje spójność sceny stereo.
- Minus głośnika to nie masa karoserii, więc nie warto mieszać tych dwóch pojęć.
Najkrótsza odpowiedź jest prostsza niż kolor izolacji
Jeśli miałbym podać jedną zasadę, powiedziałbym tak: plus i minus na głośniku trzeba ustalić z oznaczeń, a nie z domysłu. W samochodzie fabrycznym kolory przewodów potrafią się różnić między markami, rocznikami i wersjami wyposażenia, więc to, co działało w jednym aucie, w drugim może już nie być prawdą.
W instalacjach aftermarketowych jest łatwiej. Sony pokazuje typowy układ wiązki, w którym przewód w jednolitym kolorze jest dodatni, a jego odpowiednik z czarnym paskiem jest ujemny. To praktyczny punkt odniesienia, ale nadal warto patrzeć na konkretny schemat radia lub wzmacniacza, bo przy fabrycznych przeróbkach standard potrafi się rozjechać.
| Sytuacja | Co zwykle oznacza plus | Co zwykle oznacza minus | Na czym się nie potknąć |
|---|---|---|---|
| Nowa wiązka radia aftermarket | Jednolity kolor przewodu | Ten sam kolor z czarnym paskiem | Łączyć pary 1:1, bez mieszania kanałów |
| Fabryczna instalacja auta | Kolor ustalony przez producenta | Kolor ustalony przez producenta | Nie zgadywać, tylko sprawdzić schemat albo wykonać test |
| Sam głośnik | Zacisk oznaczony „+”, czerwoną kropką albo większym terminalem | Zacisk oznaczony „-” | Trzymać się oznaczeń na obudowie, nie koloru przewodu z pamięci |
W praktyce ważne jest jeszcze jedno rozróżnienie: polaryzacja to sposób podłączenia plusa i minusa, a faza opisuje, jak fale akustyczne zgrywają się ze sobą. Dla użytkownika różnica brzmi technicznie, ale efekt słychać bardzo szybko, gdy jeden głośnik gra odwrotnie względem reszty.
Kiedy już wiem, że kolor nie jest wyrocznią, przechodzę do samych oznaczeń na przewodzie i kostce, bo tam zwykle kryje się najwięcej praktycznych wskazówek.
Jak czytać oznaczenia na przewodzie i kostce radia
Na kablach głośnikowych spotyka się kilka prostych znaczników: pasek, nadruk, rowki, czasem drobną kropkę albo inny sposób oznaczenia jednej żyły pary. Nie traktuję ich jako uniwersalnej reguły plusa albo minusa, tylko jako sposób na rozróżnienie dwóch przewodów i zachowanie tej samej strony na całej długości instalacji.
To ważne, bo w jednych wiązkach przewód oznaczony jest jako dodatni, a w innych ten sam typ znacznika służy tylko jako referencja. Dlatego nie lubię powtarzanego bezmyślnie skrótu myślowego „striped means minus” albo „striped means plus”. W praktyce lepiej przyjąć jedną zasadę: oznaczona żyła ma zostać oznaczona od radia aż do głośnika.
| Oznaczenie | Najczęściej znaczy | Jak ja to traktuję |
|---|---|---|
| Pasek, nadruk, rowki | Jedna z żył pary jest wyróżniona | Używam jej jako stałej referencji i nie zmieniam znaczenia po drodze |
| Przewód jednolity i przewód z czarnym paskiem | Typowy układ wiązki aftermarketowej | Jednolity kolor traktuję jako plus, pasek jako minus, jeśli schemat to potwierdza |
| Zaciski „+” i „-” na samym głośniku | Najpewniejszy punkt odniesienia | Zawsze podłączam według oznaczeń na obudowie, nawet jeśli kolory mnie kuszą do skrótu |
| Brak jakichkolwiek oznaczeń | Nie daje pewności | Sięgam po test baterią albo dokumentację auta |
Jeżeli mam do czynienia z kostką radia po wymianie, patrzę jeszcze na standard par kanałów. W praktyce najczęściej zobaczysz cztery pary: przód lewy, przód prawy, tył lewy i tył prawy. To porządkuje całą robotę i zmniejsza ryzyko, że przypadkiem zamienisz przewody między drzwiami.
Gdy oznaczenia są niejasne, zostaje już tylko prosty test w praktyce, a to zwykle rozwiązuje sprawę szybciej niż wielominutowe zgadywanie po kolorze.
Jak sprawdzić bieguny krok po kroku bez zgadywania
Ja zaczynam od bezpieczeństwa: odłączam minus akumulatora, zanim rozpinam instalację. To nie jest wymóg dla samego testu baterią, ale przy pracy przy drzwiach i wiązkach naprawdę ogranicza ryzyko zwarcia, zwłaszcza gdy przewody leżą luzem przy metalowych elementach karoserii.
Test baterią
- Odłącz głośnik od radia albo wzmacniacza.
- Weź baterię 9 V lub mniejszą i dotknij jej biegunami obu przewodów głośnika tylko na moment.
- Jeśli membrana wychyli się do przodu, przewód dotknięty do plusa baterii oznacz jako plus głośnika.
- Jeśli membrana idzie do tyłu, zamień bieguny i sprawdź jeszcze raz, ale nadal bardzo krótko.
- Po ustaleniu pary od razu oznacz przewody taśmą, żeby nie wracać do tego samego problemu później.
Ten test działa najlepiej na pojedynczym, odłączonym głośniku. Crutchfield opisuje go właśnie jako szybki sposób na sprawdzenie przewodów i samego przetwornika. Nie trzymam baterii dłużej niż ułamek sekundy, bo to test impulsowy, a nie sposób na zasilanie głośnika.
Przeczytaj również: Jak połączyć dwa kable: proste metody, które musisz znać
Multimetr przydaje się do czego innego
Miernik nie powie magicznie, który przewód jest plusem, jeśli nie masz punktu odniesienia, ale świetnie nadaje się do znalezienia pary i wykrycia przerwy. Na zakresie ciągłości albo oporności sprawdzam, które dwa przewody należą do jednego głośnika, a potem i tak oznaczam je ręcznie.
Jeżeli instalacja była wcześniej cięta albo ktoś poprawiał ją po swojemu, miernik oszczędza mnóstwo czasu. Dzięki niemu nie sprawdzasz całego auta po omacku, tylko konkretny odcinek wiązki, który naprawdę wymaga uwagi.
Sam test jeszcze nie mówi, co się stanie po błędzie, więc warto wiedzieć, po czym od razu poznać odwróconą polaryzację.
Co się dzieje, gdy odwrócisz plus z minusem
Odwrócony jeden głośnik nie zawsze powoduje totalną katastrofę, ale różnica zwykle jest słyszalna. Najbardziej cierpi bas, bo fale z dwóch stron częściowo się znoszą, zamiast wzmacniać. W praktyce samochód zaczyna grać płasko, sucho i mniej precyzyjnie.
- Mniej basu - szczególnie gdy tylko jeden głośnik w parze jest podłączony odwrotnie.
- Rozmyta scena stereo - wokal nie siedzi stabilnie na środku, tylko jakby „pływa”.
- Wrażenie pustki - system gra głośno, ale bez uderzenia i bez sprężystości.
- Słabszy subwoofer - przy niskich częstotliwościach zła faza potrafi zabrać naprawdę dużo energii.
Jeśli oba głośniki w jednej osi są odwrócone identycznie, problem bywa mniej oczywisty niż przy jednym błędnie podłączonym kanale. Dlatego ja zawsze słucham nie jednego głośnika, tylko całej pary. To właśnie porównanie lewej i prawej strony najczęściej pokazuje, że coś jest nie tak.
Po diagnozie przychodzi etap podłączenia, w którym najłatwiej skorzystać z fabrycznego standardu wiązki albo z adaptera, zamiast ciąć instalację na ślepo.
Jak podłączyć głośniki po wymianie radia albo fabrycznej wiązki
Jeżeli montujesz radio aftermarketowe, najpierw identyfikuję standardowe pary przewodów. W takich wiązkach układ jest zwykle powtarzalny i łatwy do ogarnięcia. Sony podaje klasyczny schemat, w którym kolory są uporządkowane według kanałów, co w praktyce bardzo ułatwia montaż.
| Kanał | Plus | Minus |
|---|---|---|
| Przód lewy | Biały | Biało-czarny |
| Przód prawy | Szary | Szaro-czarny |
| Tył lewy | Zielony | Zielono-czarny |
| Tył prawy | Fioletowy | Fioletowo-czarny |
To bardzo wygodny układ, bo od razu porządkuje cztery pary przewodów. Gdy widzę czysty zestaw aftermarketowy, nie kombinuję ponad miarę, tylko łączę kanały zgodnie ze schematem i sprawdzam efekt przed złożeniem wnętrza.
W instalacji fabrycznej postępuję inaczej. Nie zakładam, że przewód przy drzwiach kierowcy ma takie samo znaczenie jak w innym aucie tej samej marki. Jeśli nie mam adaptera, schematu albo pewnego oznaczenia, wolę poświęcić kilka minut na identyfikację niż później rozbierać cały bok samochodu drugi raz.
- Spisuję lub fotografuję oryginalne połączenia przed odpięciem.
- Łączę tylko jedną parę naraz.
- Nie używam karoserii jako minusa dla głośnika.
- Po każdym kanale robię szybki odsłuch.
- Dopiero na końcu spinam wiązkę i zakładam tapicerkę.
Na końcu zostaje szybka weryfikacja po montażu, zanim przykręcisz boczek drzwi na stałe i przestaniesz mieć dostęp do przewodów.
Co sprawdzam przed przykręceniem tapicerki
Po złożeniu instalacji zawsze robię krótki test na niskiej i średniej głośności. Ustawiam balans na środek, potem przesuwam go lekko na lewo i prawo. Jeśli jedna strona nagle robi się chudsza, bas znika albo wokal przestaje stać centralnie, wracam do przewodów zanim zamknę drzwi na dobre.
- Sprawdzam, czy każda para gra równo i bez trzasków.
- Kontroluję, czy przewody nie ocierają o mechanizm szyby.
- Patrzę, czy izolacja nie została przyciśnięta do metalu.
- Odsłuchuję krótki fragment dobrze znanego utworu, a nie przypadkową playlistę.
Najczęstszy błąd początkujących jest prosty: pośpiech przy pierwszym podłączeniu i brak oznaczenia przewodów. Ja robię odwrotnie. Najpierw oznaczam, potem sprawdzam, a dopiero na końcu skręcam całość. To niewielka różnica w pracy, ale ogromna różnica w efekcie, bo porządnie podłączone głośniki samochodowe od razu brzmią pełniej i bardziej spójnie.
Jeśli masz choć cień wątpliwości, nie ufaj samemu kolorowi. Oznacz przewody, sprawdź parę baterią, a w instalacji fabrycznej trzymaj się schematu auta albo adaptera. To zajmuje kilka minut i zwykle oszczędza najwięcej czasu, bo poprawianie pomyłki po złożeniu drzwi trwa zawsze dłużej niż samo podłączenie.
