Rozgałęzienie przewodu elektrycznego wygląda na prostą operację, ale w praktyce decydują o niej trzy rzeczy: miejsce połączenia, typ złączki i obciążenie obwodu. Ten poradnik wyjaśnia, jak rozgałęzić kabel elektryczny bezpiecznie, kiedy w ogóle ma to sens i jak uniknąć błędów, które kończą się grzaniem styków albo awarią. W instalacjach domowych zwykle chodzi nie o „kabel” w potocznym sensie, lecz o przewód instalacyjny, więc od tego zaczynam.
Najbezpieczniej robi się to w puszce i na właściwych złączkach
- Stałe rozgałęzienie wykonuje się w puszce instalacyjnej albo innej obudowie do montażu stałego.
- Nie skręca się żył pod taśmą izolacyjną, tylko używa złączek dobranych do przekroju i rodzaju przewodu.
- Przy typowych domowych obwodach najczęściej spotyka się zakresy 0,2-2,5 mm² oraz 0,5-4 mm², a większe obciążenia wymagają mocniejszego osprzętu.
- Połączenie musi pozostać dostępne do kontroli, serwisu i pomiaru, a nie zniknąć pod tynkiem.
- Jeśli instalacja jest stara, aluminiowa, wilgotna albo obciążona dużą mocą, nie warto improwizować.
Zanim połączysz żyły, oceń zakres pracy
Ja w takich sytuacjach zaczynam od pytania, czy chodzi o prostą rozbudowę istniejącego punktu, czy o faktyczną przebudowę obwodu. To nie jest kosmetyczna różnica, bo dołożenie jednej gałęzi do puszki oświetleniowej rządzi się innymi zasadami niż przeniesienie gniazda, podłączenie większego odbiornika albo naprawa przewodu po wierceniu.
W praktyce największą różnicę robi obciążenie. Państwowa Straż Pożarna przypomina, że zwarcia i przeciążenia instalacji mogą skończyć się pożarem, więc problem nie polega tylko na tym, czy „zadziała”, ale czy połączenie będzie bezpieczne po miesiącu i po roku. Jeśli w grę wchodzi kuchnia, łazienka, ogrzewanie elektryczne, stara instalacja aluminiowa albo miejsce narażone na wilgoć, traktuję temat jak pracę dla elektryka z miernikiem, a nie dla kogoś, kto chce tylko „dorzucić jeden przewód”.
Gdy zakres jest już jasny, można przejść do wyboru samego sposobu rozgałęzienia, bo nie każdy wariant ma sens w stałej instalacji.
Najbezpieczniejsze sposoby rozgałęzienia przewodu w domu
Najlepsza metoda to ta, która pasuje do miejsca, przekroju żył i późniejszego serwisu. W instrukcjach producentów osprzętu, takich jak WAGO, wraca ta sama zasada: połączenia robi się w puszce, skrzynce zaciskowej albo innej obudowie do montażu stałego, a nie w przypadkowym miejscu trasy przewodu.
| Sposób | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Puszka instalacyjna + złączki sprężynowe lub dźwigniowe | Stała instalacja, oświetlenie, standardowe gniazda, modernizacja w ścianie | Porządek, szybki montaż, łatwy serwis, dobre trzymanie żyły | Trzeba przewidzieć miejsce na puszkę i zapas przewodów |
| Kostka śrubowa | Proste rozgałęzienia w dostępnej puszce, starsze instalacje | Tania, znana, łatwa do zrozumienia | Wymaga starannego dokręcenia i kontroli po czasie |

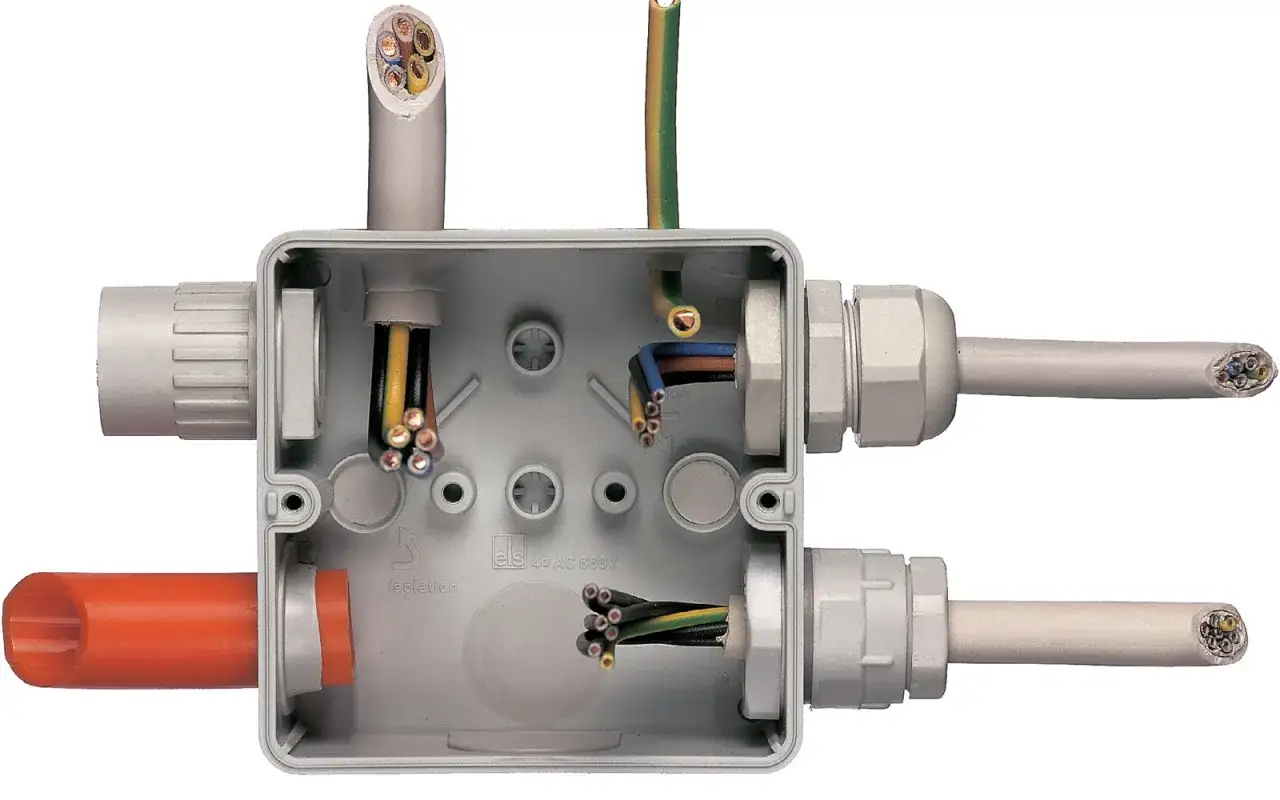

| Dedykowana puszka rozgałęźna | Gdy żył jest więcej i chcesz zachować czytelny układ | Dobra organizacja, lepsza diagnostyka, mniej chaosu w środku | Zajmuje miejsce i trzeba ją dobrze zaplanować |
| Rozgałęźnik wtykowy lub listwa do urządzeń | Tylko jako osprzęt użytkowy, poza ukrytą instalacją | Wygodny przy sprzętach podłączanych zewnętrznie | Nie zastępuje trwałego połączenia w ścianie |
Jeśli miałbym wskazać jedną zasadę praktyczną, wybrałbym tę: do stałej instalacji bierz rozwiązanie, które pozostaje dostępne i czytelne po zamknięciu puszki. To właśnie dlatego złączki dźwigniowe i sprężynowe tak dobrze sprawdzają się w modernizacjach, bo pozwalają połączyć przewody bez agresywnego „siłowania się” z instalacją. Kiedy już wybór jest jasny, można przejść do samej kolejności pracy.
Jak zrobić to w praktyce krok po kroku
Nie ma sensu zaczynać od odizolowywania żył. Najpierw trzeba uporządkować pracę tak, żeby połączenie było bezpieczne od pierwszej minuty, a nie tylko po montażu. Poniżej układ, który stosuję jako punkt odniesienia przy prostych, domowych rozgałęzieniach.
- Wyłącz właściwy obwód w rozdzielnicy i potwierdź brak napięcia testerem, a nie samym „kliknięciem” wyłącznika.

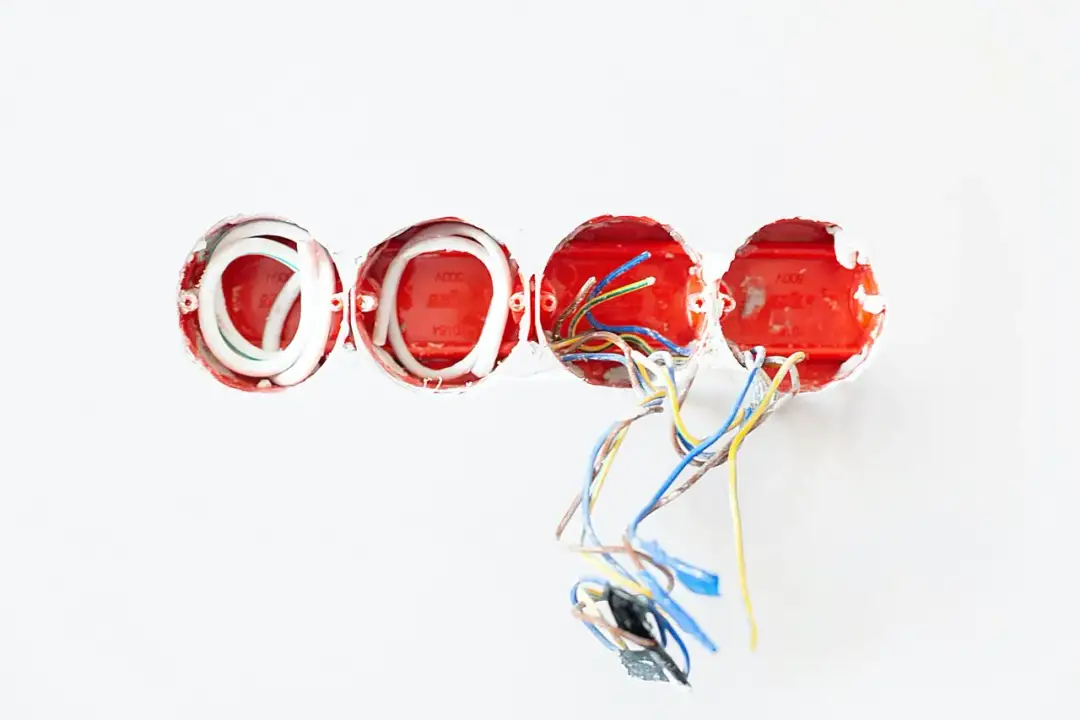

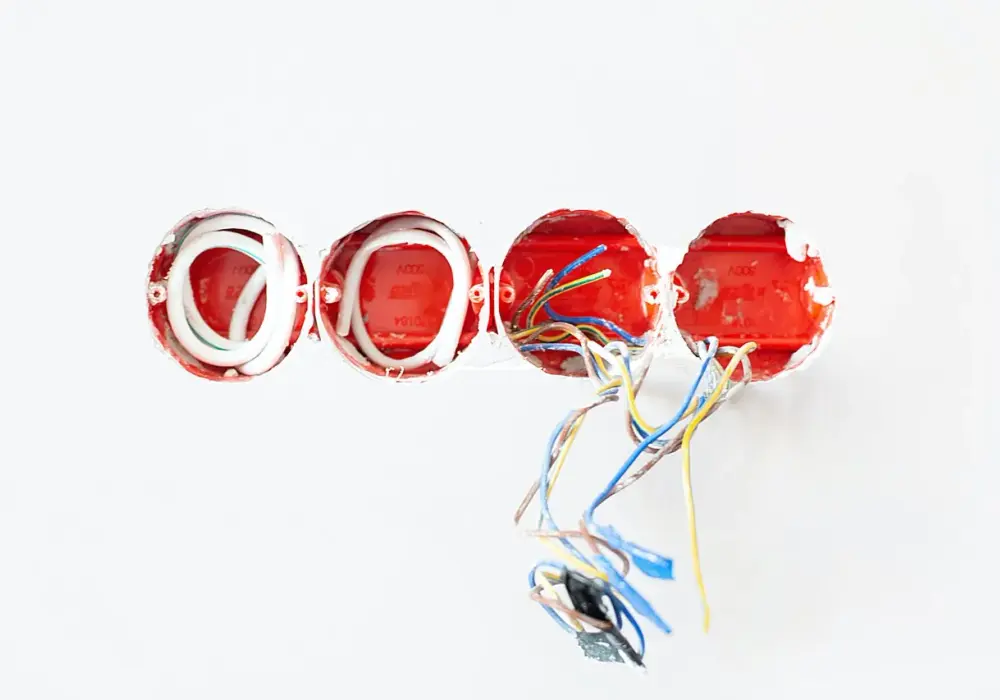

- Otwórz istniejącą puszkę albo przygotuj nową obudowę do montażu stałego, która pomieści przewody bez ścisku.
- Sprawdź, z jakimi żyłami pracujesz: fazą L, neutralnym N i ochronnym PE. L to przewód zasilający, N zamyka obwód roboczy, a PE pełni funkcję ochronną.
- Dobierz złączkę do rodzaju i przekroju przewodu. W praktyce lepiej wybrać osprzęt z zapasem niż wciskać wszystko na granicy parametrów.
- Wprowadź przewody tak, aby nie były naprężone. W instalacjach przewiduje się zwykle niewielki zapas, około 1-2 cm na końcach żył, żeby połączenie nie pracowało mechanicznie.
- Nie łącz przewodów przez zwykłe skręcanie. Połączenie ma być wykonane złączką przystosowaną do danego przekroju i typu żyły.
- Zamknij puszkę tak, żeby nie ścisnąć izolacji, a następnie włącz zasilanie i sprawdź, czy połączenie działa stabilnie oraz nie nagrzewa się po kilku minutach pracy.
Jeżeli trafiasz na starą instalację albo naprawiasz przewód po uszkodzeniu, pamiętaj o jeszcze jednej rzeczy: połączenie ma zostać dostępne do kontroli i pomiaru. To nie jest miejsce na tynkowanie „na zawsze”. Właśnie tutaj najczęściej robi się bałagan, który później trudno odszukać.
Sam porządek w puszce nie wystarczy jednak do trwałego efektu, więc następny krok to właściwy dobór osprzętu i przekroju żył.
Jak dobrać złączki, puszkę i przekrój przewodu
Dobór osprzętu decyduje o tym, czy rozgałęzienie będzie stabilne, czy zacznie sprawiać kłopoty przy pierwszym większym obciążeniu. Praktycznie patrzę na trzy rzeczy: przekrój przewodu, liczbę żył i warunki pracy. Popularne złączki instalacyjne są projektowane do różnych zakresów, na przykład do 2,5 mm², do 4 mm² albo do 6 mm², więc to nie jest detal, który można pominąć.
| Sytuacja | Co zwykle sprawdza się najlepiej | Na co uważać |
|---|---|---|
| Typowe obwody domowe 0,2-2,5 mm² | Kompaktowe złączki do puszek, najlepiej z przejrzystą obudową | Mała puszka szybko się zapełnia, więc trzeba zostawić miejsce na przewody |
| Uniwersalne rozgałęzienia 0,5-4 mm² | Złączki dźwigniowe lub sprężynowe do różnych rodzajów żył | Zakres złączki musi obejmować wszystkie przewody w danym połączeniu |
| Większe odbiorniki i grubsze przewody 2,5-6 mm² | Większe złączki i większa puszka z zapasem miejsca | Nie upychaj osprzętu na siłę, bo ścisk pogarsza trwałość połączenia |
| Instalacja mieszana aluminium i miedź | Osprzęt dopuszczony do Al/Cu, czasem z pastą kontaktową | Nie łącz takiej instalacji przypadkową kostką |
Tu właśnie widać różnicę między prowizorką a porządnym montażem. Popularne złączki dźwigniowe potrafią pracować nawet przy wyższych parametrach prądowych, ale to nie oznacza, że każdy obwód można obciążać dowolnie. Liczy się cały układ, czyli przewód, złączka, puszka i zabezpieczenie w rozdzielnicy. Jeśli chcesz, by połączenie było czytelne po latach, wybieraj też obudowę, w której da się później obejrzeć zacisk bez rozkuwania ściany.
Nawet najlepszy osprzęt nie uratuje jednak złego montażu, dlatego warto znać błędy, które najczęściej psują takie połączenia.
Błędy, które kończą się grzaniem albo awarią
Najczęstsze problemy nie wynikają z braku „mocy” w złączce, tylko z pośpiechu. To właśnie luźny styk, źle dobrany przekrój albo zgnieciona żyła zwykle robią największe szkody, a nie sam pomysł rozgałęzienia.
- Skręcanie żył i oklejanie ich taśmą zamiast użycia właściwej złączki.
- Wpychanie zbyt wielu przewodów do za małej puszki.
- Mieszanie przekrojów bez sprawdzenia zakresu osprzętu.
- Zostawianie żył pod napięciem mechanicznym, bez zapasu długości.
- Zakrywanie połączenia tynkiem albo zabudową bez rewizji.
- Łączenie starego aluminium z miedzią przypadkowym osprzętem.
- Rozgałęzianie obwodu dużej mocy bez sprawdzenia zabezpieczenia i przekroju przewodu.
W praktyce jeden błąd pociąga za sobą drugi. Zbyt ciasna puszka prowokuje skręcanie przewodów, skręcanie podnosi opór styku, a opór oznacza grzanie. I właśnie dlatego takie połączenie może działać dziś, a po kilku miesiącach już sprawiać kłopoty. Jeśli coś wygląda na „da się docisnąć”, zwykle jest to sygnał ostrzegawczy, nie oszczędność miejsca.
To prowadzi prosto do ostatniego etapu, czyli kontroli przed zamknięciem połączenia na stałe.
Co sprawdzam, zanim puszka trafi pod tynk
Na końcu nie chodzi już o sam montaż, tylko o to, czy połączenie będzie do utrzymania w czasie. Ja przed zamknięciem puszki zawsze patrzę na kilka prostych rzeczy, bo to właśnie one odróżniają rozwiązanie „na dziś” od rozwiązania, które ma działać bez niespodzianek.
- Czy każda żyła siedzi w zacisku do końca i nie da się jej wysunąć lekkim pociągnięciem.
- Czy przewody nie są naprężone i mają niewielki zapas, zamiast wisieć na połączeniu.
- Czy puszka zamyka się bez ściskania izolacji i bez wciskania żył pod skrajny nacisk.
- Czy miejsce połączenia pozostaje dostępne do kontroli, serwisu i ewentualnego pomiaru.
- Czy obciążenie obwodu odpowiada temu, co przewidziano dla danego przekroju i zabezpieczenia.
- Czy osprzęt jest zgodny z warunkami miejsca, zwłaszcza gdy chodzi o wilgoć albo montaż na zewnątrz.
Jeśli którykolwiek z tych punktów budzi wątpliwość, lepiej zatrzymać pracę i poprawić układ niż zamykać puszkę „na siłę”. W instalacji elektrycznej późniejsza korekta bywa wielokrotnie droższa niż porządne wykonanie od razu, a przy przeróbkach domowych właśnie ta cierpliwość robi największą różnicę.
