W poniższym artykule przedstawimy krok po kroku, jak prawidłowo podłączyć kabel 5-żyłowy do wtyczki, a także omówimy najczęstsze błędy, które mogą wystąpić w tym procesie. Dzięki tym informacjom, zarówno amatorzy, jak i osoby z większym doświadczeniem w elektryce, będą mogły bezpiecznie i skutecznie wykonać to zadanie.
Najważniejsze informacje:- W kabel 5-żyłowy wchodzą trzy przewody fazowe (L1, L2, L3), przewód neutralny (N) i przewód ochronny (PE).
- Wtyczka jednofazowa ma tylko trzy bolce, co oznacza, że nie wszystkie żyły mogą być podłączone jednocześnie.
- Przy podłączaniu przewodów należy zawsze wyłączyć zasilanie, aby uniknąć ryzyka porażenia prądem.
- Izolacja nieużywanych żył jest kluczowa dla bezpieczeństwa i zapobiega zwarciom.
- W przypadku wątpliwości zawsze warto skonsultować się z wykwalifikowanym elektrykiem.
Jak prawidłowo podłączyć kabel 5 żyłowy do wtyczki, aby uniknąć problemów
Aby prawidłowo podłączyć kabel 5-żyłowy do wtyczki, kluczowe jest zrozumienie, jak ważne są odpowiednie połączenia. Każda żyła w kablu pełni swoją unikalną rolę, a ich właściwe przyporządkowanie do bolców wtyczki ma ogromne znaczenie dla bezpieczeństwa oraz funkcjonalności urządzenia. Niewłaściwe połączenia mogą prowadzić do zwarć, uszkodzenia sprzętu, a nawet zagrożenia dla życia użytkownika.
W przypadku podłączania kabla 5-żyłowego, należy zwrócić uwagę na różnice między wtyczkami jednofazowymi a trójfazowymi. Wtyczki jednofazowe mają tylko trzy bolce, co oznacza, że nie można podłączyć wszystkich pięciu żył. Dlatego tak ważne jest, aby przed rozpoczęciem pracy dokładnie zapoznać się z zasadami podłączania i zrozumieć, które żyły są niezbędne do prawidłowego działania danego urządzenia. Zachowanie ostrożności i przestrzeganie norm bezpieczeństwa to kluczowe aspekty tego procesu.
Zrozumienie funkcji każdej żyły w kablu 5-żyłowym
Kabel 5-żyłowy składa się z pięciu przewodów, z których każdy ma swoje określone przeznaczenie. Przewody fazowe (L1, L2, L3) są odpowiedzialne za dostarczanie energii elektrycznej do urządzeń. Przewód neutralny (N) pełni funkcję powrotu prądu, a przewód ochronny (PE) zapewnia bezpieczeństwo, chroniąc przed porażeniem prądem. Zrozumienie tych funkcji jest kluczowe, aby uniknąć błędów podczas podłączania i zapewnić prawidłowe działanie urządzenia.
Wybór odpowiedniej wtyczki do podłączenia kabla 5-żyłowego
Wybór odpowiedniej wtyczki do kabla 5-żyłowego jest kluczowy dla zapewnienia bezpieczeństwa i efektywności. Wtyczki jednofazowe, które mają tylko trzy bolce, są idealne do prostszych zastosowań, natomiast wtyczki trójfazowe pozwalają na podłączenie wszystkich pięciu żył. Przy wyborze wtyczki należy również zwrócić uwagę na jej certyfikaty oraz zgodność z obowiązującymi normami bezpieczeństwa. Właściwy dobór wtyczki ma wpływ na wydajność oraz bezpieczeństwo podłączanego urządzenia.

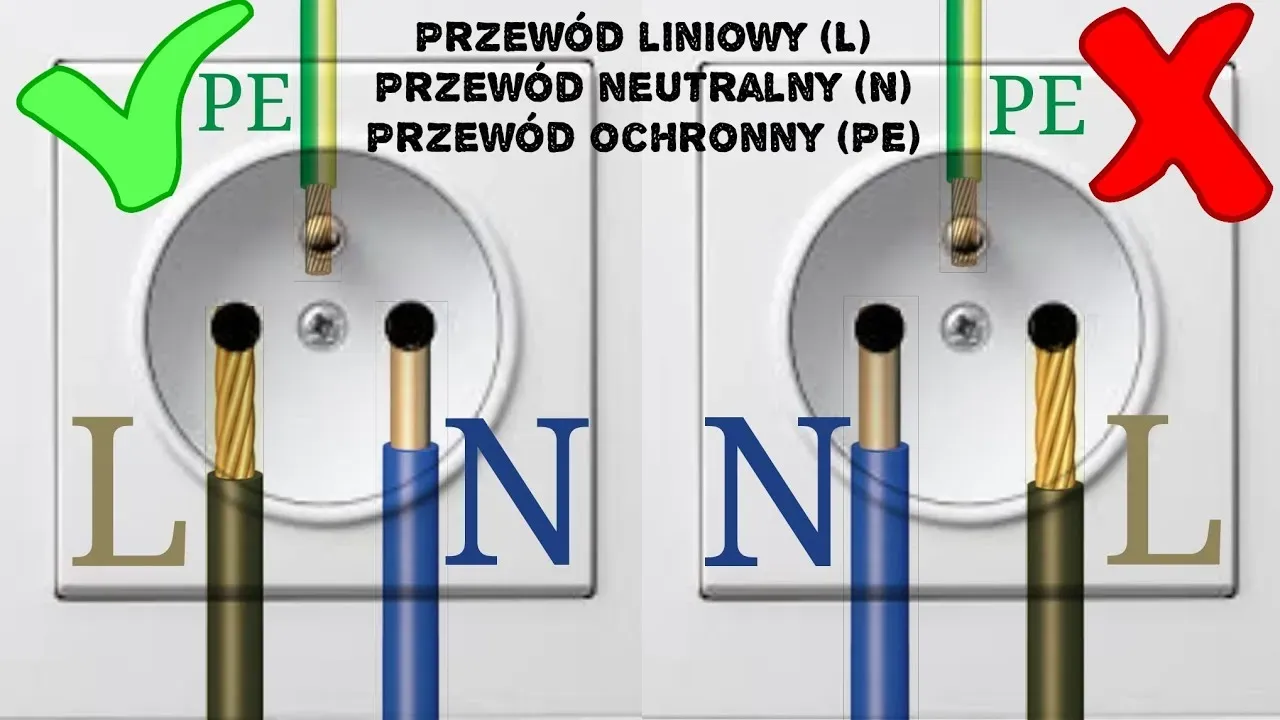

Bezpieczne podłączenie kabla 5 żyłowego do wtyczki jednofazowej
Podłączanie kabla 5-żyłowego do wtyczki jednofazowej wymaga zachowania szczególnej ostrożności. Przed rozpoczęciem pracy należy zawsze wyłączyć zasilanie, aby uniknąć ryzyka porażenia prądem. Ważne jest, aby zrozumieć, że wtyczka jednofazowa ma tylko trzy bolce, co oznacza, że można podłączyć tylko trzy żyły: przewód fazowy (L1), przewód neutralny (N) oraz przewód ochronny (PE). Dwie pozostałe żyły (L2 i L3) muszą być odpowiednio zaizolowane.Podczas podłączania kabla, upewnij się, że końcówki przewodów są dobrze przygotowane. Usuń odpowiednią ilość izolacji i załóż tulejki zaciskowe, jeśli są potrzebne. Po podłączeniu wszystkich żył, należy sprawdzić poprawność połączeń za pomocą miernika ciągłości obwodu, aby upewnić się, że nie ma zwarć. Pamiętaj, że użycie odpowiednich narzędzi, takich jak ściągacze do izolacji, śrubokręty, ochronne rękawice i tester elektryczny, jest kluczowe dla bezpieczeństwa.
Krok po kroku: podłączenie do wtyczki 3-bolcowej
Aby podłączyć kabel 5-żyłowy do wtyczki 3-bolcowej, zacznij od wyłączenia zasilania. Następnie przygotuj przewody: usuń izolację na długości około 1 cm z końcówek przewodów L1, N i PE. Przewód fazowy (L1) podłącz do bolca oznaczonego jako L, przewód neutralny (N) do bolca oznaczonego jako N, a przewód ochronny (PE) do bolca oznaczonego jako PE. Dwie pozostałe żyły (L2 i L3) zabezpiecz, izolując je i umieszczając w odpowiednim miejscu w wtyczce, aby uniknąć zwarć.
Po podłączeniu przewodów, upewnij się, że wszystkie połączenia są stabilne i dobrze zaizolowane. Następnie zamknij wtyczkę, upewniając się, że żadne przewody nie są przyciśnięte. Na koniec, przed włączeniem zasilania, sprawdź poprawność połączeń za pomocą miernika ciągłości obwodu. To pozwoli upewnić się, że wszystko jest w porządku i gotowe do użycia.
Jak zabezpieczyć nieużywane żyły kabla 5-żyłowego
Zabezpieczenie nieużywanych żył w kablu 5-żyłowym jest kluczowe dla bezpieczeństwa. Aby to zrobić, należy najpierw odpowiednio zaizolować końcówki przewodów L2 i L3. Można to zrobić, używając taśmy izolacyjnej lub specjalnych osłon na przewody. Upewnij się, że wszystkie odsłonięte metalowe części są dobrze zabezpieczone, aby uniknąć ryzyka zwarcia.
Ważne jest, aby nie pozostawiać nieużywanych żył luźno w wtyczce, ponieważ mogą one stanowić zagrożenie. W przypadku, gdy nie planujesz używać tych żył, najlepiej jest je całkowicie odciąć i zaizolować, aby zapewnić pełne bezpieczeństwo. Pamiętaj, że odpowiednie zabezpieczenie przewodów jest kluczowe dla uniknięcia niebezpiecznych sytuacji w przyszłości.- Ściągacze do izolacji - do usuwania izolacji z końcówek przewodów.
- Śrubokręty - do dokręcania połączeń w wtyczce.
- Tester elektryczny - do sprawdzania poprawności połączeń.
- Ochronne rękawice - dla bezpieczeństwa podczas pracy.

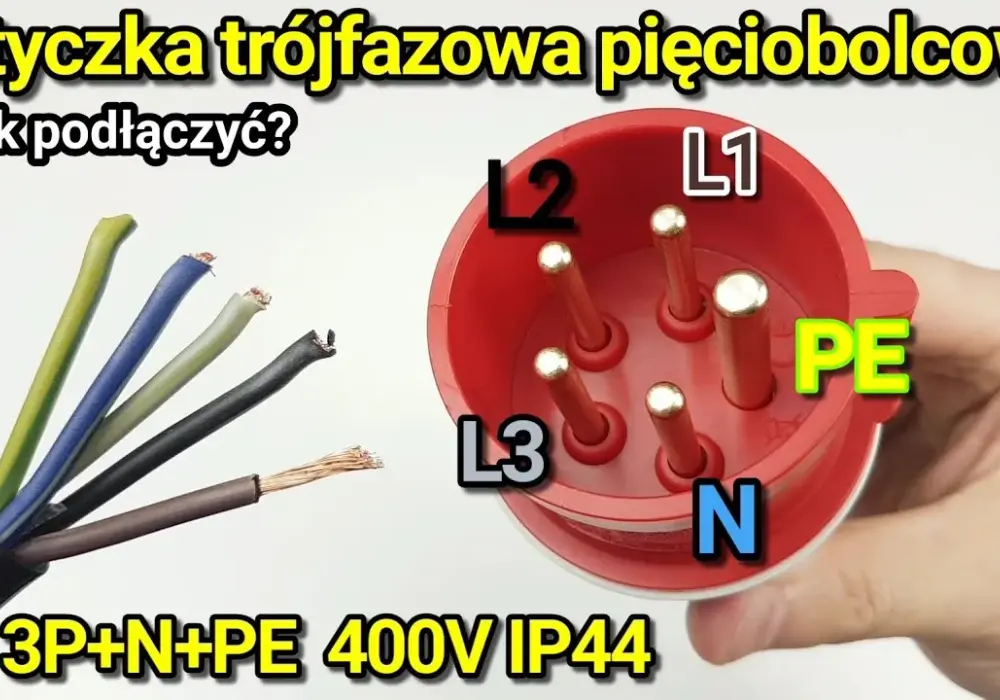

Podłączenie kabla 5 żyłowego do wtyczki trójfazowej dla zaawansowanych
Podłączanie kabla 5-żyłowego do wtyczki trójfazowej wymaga staranności i zrozumienia, jak działa system trójfazowy. W tym przypadku, każdy z trzech przewodów fazowych (L1, L2, L3) jest odpowiedzialny za dostarczanie energii elektrycznej, a przewód neutralny (N) oraz przewód ochronny (PE) zapewniają bezpieczeństwo. Ważne jest, aby przed przystąpieniem do podłączenia upewnić się, że wszystkie przewody są odpowiednio przygotowane, a zasilanie zostało wyłączone. Należy również pamiętać, aby zachować odpowiednie kolory żył, co ułatwi podłączenie i zwiększy bezpieczeństwo.
Podczas podłączania kabla do wtyczki trójfazowej, każda żyła musi być podłączona do odpowiedniego bolca zgodnie z oznaczeniami. Przewody fazowe powinny być podłączone do bolców L1, L2 i L3, podczas gdy przewód neutralny (N) trafia do bolca neutralnego, a przewód ochronny (PE) do bolca ochronnego. Po podłączeniu wszystkich żył, warto sprawdzić poprawność połączeń za pomocą miernika ciągłości obwodu. Prawidłowe połączenia są kluczowe dla uniknięcia zwarć i potencjalnych uszkodzeń urządzeń.
Schemat podłączenia: oznaczenia i kolory żył
W przypadku podłączenia kabla 5-żyłowego do wtyczki trójfazowej, ważne jest, aby znać odpowiednie kolory żył oraz ich oznaczenia. Zwykle kolory przewodów są następujące: L1 (pierwsza faza) - brązowy, L2 (druga faza) - czarny, L3 (trzecia faza) - szary, N (neutralny) - niebieski, a PE (ochronny) - zielono-żółty. Użycie tych kolorów nie tylko ułatwia identyfikację przewodów, ale także zwiększa bezpieczeństwo, minimalizując ryzyko pomyłek podczas podłączania.
| Kolor przewodu | Oznaczenie |
|---|---|
| Brązowy | L1 (pierwsza faza) |
| Czarny | L2 (druga faza) |
| Szary | L3 (trzecia faza) |
| Niebieski | N (neutralny) |
| Zielono-żółty | PE (ochronny) |
Wskazówki dotyczące bezpieczeństwa przy podłączeniu trójfazowym
Podczas podłączania kabla 5-żyłowego do wtyczki trójfazowej, kluczowe jest przestrzeganie zasad bezpieczeństwa. Zawsze upewnij się, że zasilanie jest wyłączone przed rozpoczęciem pracy. Należy również unikać dotykania przewodów metalowych, gdyż mogą one być pod napięciem. Dobrą praktyką jest używanie rękawic ochronnych oraz narzędzi z izolowanymi uchwytami, aby zminimalizować ryzyko porażenia prądem. W przypadku jakichkolwiek wątpliwości dotyczących podłączenia, warto skonsultować się z wykwalifikowanym elektrykiem, aby zapewnić pełne bezpieczeństwo operacji.
Najczęstsze błędy przy podłączaniu kabla 5 żyłowego i jak ich unikać
Podczas podłączania kabla 5-żyłowego do wtyczki, wiele osób popełnia typowe błędy, które mogą prowadzić do poważnych problemów z bezpieczeństwem. Jednym z najczęstszych błędów jest niewłaściwe przyporządkowanie żył do bolców wtyczki. Na przykład, podłączenie przewodu neutralnego do bolca fazowego może spowodować zwarcie, a nawet uszkodzenie urządzenia. Aby tego uniknąć, zawsze należy upewnić się, że każdy przewód jest podłączony zgodnie z jego przeznaczeniem, a także stosować się do kolorów oznaczeń.
Kolejnym powszechnym problemem jest niewłaściwe zabezpieczenie nieużywanych żył. Wiele osób po prostu izoluje końcówki przewodów, nie myśląc o ich odpowiednim ułożeniu wewnątrz wtyczki. Nieużywane żyły powinny być odpowiednio zaizolowane i umieszczone w bezpiecznym miejscu, aby uniknąć zwarć. Zawsze warto również sprawdzić połączenia przed włączeniem zasilania, co pomoże zidentyfikować ewentualne błędy i zapewnić bezpieczne użytkowanie urządzenia.
Problemy z izolacją i zabezpieczeniem przewodów
Izolacja przewodów jest kluczowym elementem bezpieczeństwa podczas podłączania kabla 5-żyłowego. Często zdarza się, że użytkownicy nie usuwają odpowiedniej ilości izolacji, co może prowadzić do nieprawidłowego połączenia. Zbyt krótka izolacja może skutkować odsłonięciem metalowych końcówek, co zwiększa ryzyko zwarcia. Również niewłaściwe zabezpieczenie nieużywanych żył, które pozostają luźno w wtyczce, może prowadzić do niebezpiecznych sytuacji. Dlatego ważne jest, aby każda żyła była dobrze zabezpieczona i odpowiednio ułożona.
Czytaj więcej: Jak podłączyć kabel do wtyczki z uziemieniem bezpiecznie i skutecznie
Jak sprawdzić poprawność połączeń przed włączeniem zasilania
Przed włączeniem zasilania, zawsze należy zweryfikować poprawność połączeń. Można to zrobić za pomocą miernika ciągłości obwodu, który pomoże sprawdzić, czy nie ma zwarć między przewodami. Ważne jest, aby upewnić się, że wszystkie przewody są prawidłowo podłączone i zabezpieczone. Dobrą praktyką jest także wykonanie wizualnej inspekcji połączeń, aby upewnić się, że nie ma żadnych luźnych końcówek przewodów.
- Sprawdź, czy przewody są poprawnie podłączone do odpowiednich bolców.
- Upewnij się, że nieużywane żyły są dobrze zaizolowane.
- Wykonaj test ciągłości obwodu przed włączeniem zasilania.
- Dokładnie sprawdź wizualnie połączenia, aby uniknąć luźnych końcówek.
Dlaczego warto skonsultować się z elektrykiem przed podłączeniem
Podłączenie kabla 5-żyłowego do wtyczki to zadanie, które wymaga wiedzy oraz doświadczenia. Dlatego warto skonsultować się z wykwalifikowanym elektrykiem przed przystąpieniem do pracy. Elektryk nie tylko pomoże w prawidłowym podłączeniu, ale także zapewni, że wszystkie połączenia są zgodne z obowiązującymi normami bezpieczeństwa. Dzięki temu można uniknąć potencjalnych zagrożeń, takich jak zwarcia czy uszkodzenia sprzętu.
Profesjonalna pomoc to także gwarancja, że prace zostaną wykonane zgodnie z przepisami prawa. Wiele osób nie zdaje sobie sprawy, że niewłaściwe podłączenie może prowadzić do poważnych konsekwencji, w tym do utraty gwarancji na urządzenia elektryczne. Dlatego warto zainwestować w usługę elektryka, który posiada odpowiednie kwalifikacje i doświadczenie, aby zapewnić bezpieczeństwo i niezawodność instalacji elektrycznej.
Korzyści z profesjonalnej pomocy w podłączeniu elektrycznym
Decydując się na pomoc profesjonalnego elektryka, zyskujesz pewność, że podłączenie będzie wykonane prawidłowo i bezpiecznie. Elektrycy są przeszkoleni w zakresie najnowszych norm i przepisów, co oznacza, że ich praca spełnia wymogi bezpieczeństwa. Dodatkowo, korzystanie z usług specjalisty może zaoszczędzić czas i pieniądze, eliminując ryzyko ponownych napraw związanych z błędami w podłączeniu. Warto również pamiętać, że elektryk może doradzić w kwestiach związanych z optymalizacją instalacji elektrycznej, co może przyczynić się do obniżenia kosztów energii.
Jak znaleźć wykwalifikowanego elektryka w swojej okolicy
Aby znaleźć wykwalifikowanego elektryka, warto zacząć od rekomendacji od znajomych lub rodziny, którzy korzystali z takich usług. Można również przeszukać internet, korzystając z platform z recenzjami, takich jak Google lub lokalne fora. Ważne jest, aby sprawdzić opinie innych klientów oraz upewnić się, że elektryk posiada odpowiednie licencje i certyfikaty. Dobrą praktyką jest także zapytać o doświadczenie w podobnych projektach, co pomoże w podjęciu świadomej decyzji.
Jak unowocześnić instalację elektryczną w domu dla większej efektywności
W dzisiejszych czasach, gdy technologia rozwija się w zawrotnym tempie, warto rozważyć unowocześnienie instalacji elektrycznej w swoim domu. Wykorzystanie inteligentnych systemów zarządzania energią może znacząco wpłynąć na efektywność energetyczną. Na przykład, zainstalowanie inteligentnych gniazd i przełączników pozwala na zdalne sterowanie urządzeniami, co nie tylko zwiększa komfort, ale także umożliwia monitorowanie zużycia energii w czasie rzeczywistym. Dzięki temu można łatwo zidentyfikować urządzenia, które zużywają najwięcej energii i podjąć kroki w celu ich optymalizacji.
Dodatkowo, warto pomyśleć o integracji systemów fotowoltaicznych z istniejącą instalacją elektryczną. Panele słoneczne mogą znacznie obniżyć koszty energii, a ich połączenie z inteligentnymi systemami zarządzania pozwala na maksymalne wykorzystanie energii słonecznej. W przypadku nadwyżki energii, można ją magazynować w akumulatorach lub sprzedawać do sieci, co staje się coraz bardziej popularne. Takie podejście nie tylko sprzyja oszczędnościom, ale także jest korzystne dla środowiska, co czyni je atrakcyjnym rozwiązaniem na przyszłość.
