Czerwony przewód bardzo często oznacza biegun dodatni, ale nie traktuję tego jako reguły absolutnej. Na pytanie czy czerwony kabel to plus odpowiadam: zwykle tak w układach DC, lecz w instalacjach AC, sterownikach i niektórych urządzeniach kolor bywa tylko wskazówką. W tym tekście wyjaśniam, kiedy można zaufać barwie izolacji, jak sprawdzić polaryzację miernikiem i jakie błędy kończą się przepalonym bezpiecznikiem albo uszkodzonym sprzętem.
Najkrótsza odpowiedź brzmi tak, ale tylko w układach DC
- W bateriach, prostych układach elektronicznych i przy pomiarze multimetrem czerwony przewód najczęściej oznacza plus.
- W samochodach czerwony kabel zwykle idzie na dodatni biegun akumulatora, a czarny na minus albo masę.
- W instalacjach AC nie szuka się plusa i minusa, więc sam kolor nie rozwiązuje sprawy.
- W urządzeniach przemysłowych, fotowoltaice i przerobionych wiązkach kolor może być umowny albo nawet nietypowy.
- Najpewniejsza metoda to sprawdzenie oznaczeń +/− i pomiar multimetrem ustawionym na napięcie stałe.
Kiedy czerwony przewód oznacza plus

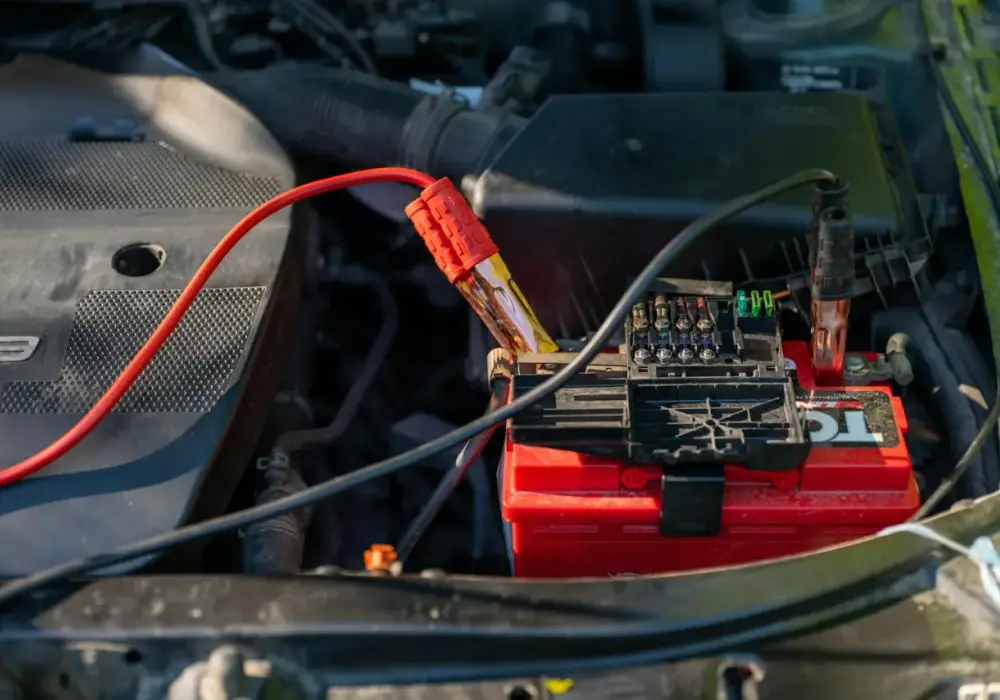

W praktyce najczęściej spotykam się z prostą zasadą: czerwony przewód w układzie stałoprądowym oznacza dodatni biegun, a czarny ujemny. Tak działa to w akumulatorach 12 V, większości prostych zasilaczy DC, ładowarkach, przewodach pomiarowych i wielu urządzeniach elektronicznych. To właśnie dlatego w samochodzie czerwony przewód rozruchowy podpina się do plusa akumulatora, a przy mierniku cyfrowym czerwona sonda trafia do punktu, który ma wyższy potencjał.
| Kontekst | Co zwykle oznacza czerwony przewód | Co sprawdzić przed podłączeniem |
|---|---|---|
| Akumulator 12 V lub 24 V | Plus | Oznaczenia + i −, grubość przewodu, opis na obudowie |
| Multimetr cyfrowy | Pozytywny przewód pomiarowy | Tryb napięcia stałego i gniazdo VΩ |
| Prosta elektronika DC | Najczęściej plus | Schemat, opis pinów, dokumentacja urządzenia |
| Instalacja 230 V AC | Nie oznacza plusa | Faza, neutralny i przewód ochronny |
Ja zawsze zaczynam od jednego pytania: czy to jest obwód DC, czy AC. Dopiero później patrzę na kolor, bo sama izolacja mówi mniej, niż wielu użytkowników zakłada. To prowadzi nas do najważniejszych wyjątków, czyli sytuacji, w których czerwony kabel potrafi zmylić nawet osoby z doświadczeniem.
Gdzie kolor potrafi zmylić
Największy błąd polega na tym, że ktoś przenosi zasadę z akumulatora do zupełnie innego typu instalacji. W obwodach AC nie ma stałego plusa i minusa, tylko inne oznaczenia przewodów. W wielu szafach sterowniczych i układach automatyki kolorystyka też zależy od producenta, a nie od jednej uniwersalnej reguły.

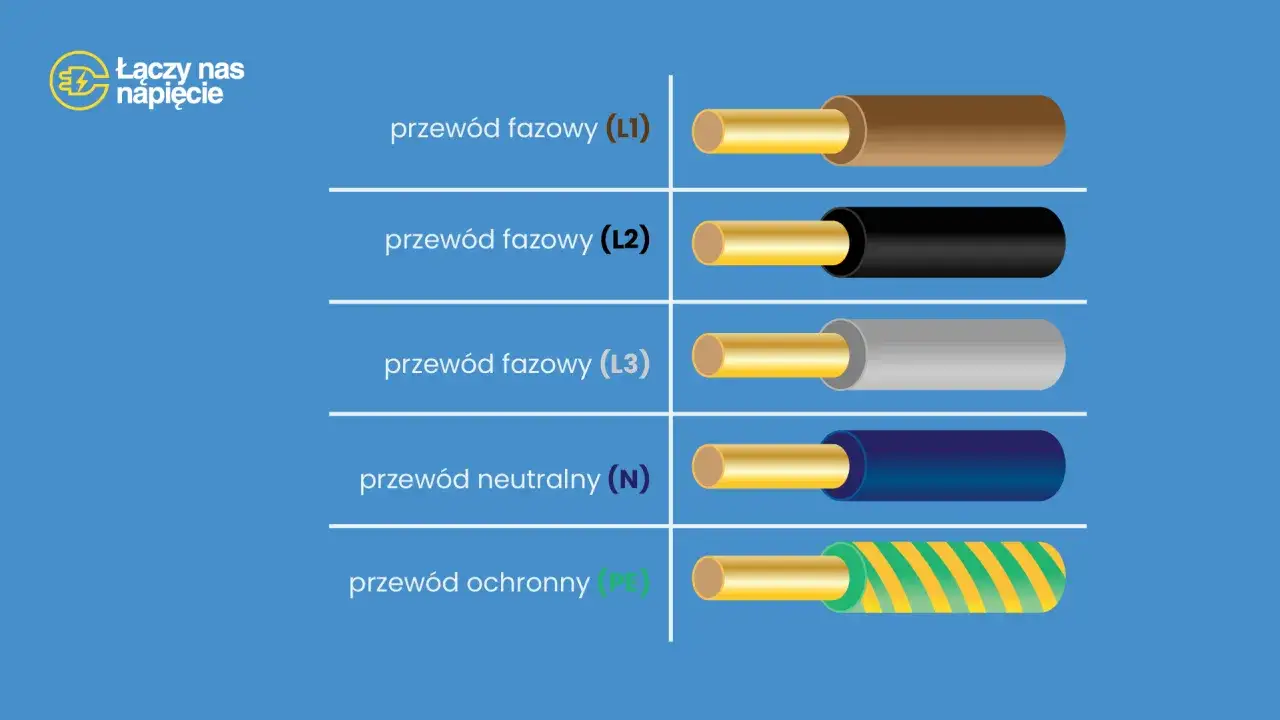

- W instalacjach AC czerwony przewód może oznaczać przewód czynny, ale nie jest to to samo co plus w DC.
- W niektórych układach fotowoltaicznych przewody po stronie DC bywają czarne po obu stronach, bo dobiera się je pod odporność na warunki zewnętrzne, a nie pod intuicyjną kolorystykę.
- W szafach przemysłowych czerwony i niebieski potrafią oznaczać różne rzeczy zależnie od standardu danego urządzenia.
- W wiązkach po naprawie, przeróbce albo po wymianie przewodu kolor bywa już tylko orientacyjny, bo ktoś mógł użyć zamiennika.
Dlatego czerwony kabel traktuję jako wskazówkę, nie dowód. Jeśli instalacja nie jest banalnie prosta, kolor sam z siebie nie daje bezpieczeństwa. Następny krok jest prosty: trzeba sprawdzić polaryzację w sposób, który nie opiera się na domyśle.
Jak sprawdzić biegunowość bez zgadywania
Najpewniejsza metoda to sprawdzenie oznaczeń i pomiar multimetrem. W praktyce to zajmuje chwilę, a pozwala uniknąć najdroższych pomyłek. Ja robię to zawsze według tego samego schematu, zwłaszcza gdy mam do czynienia z akumulatorem, ładowarką albo złączem bez czytelnego opisu.
- Szukam oznaczeń + i − na urządzeniu, akumulatorze albo wtyku.
- Sprawdzam schemat, instrukcję lub nadruk przy zaciskach.
- Ustawiam multimetr na pomiar napięcia stałego, czyli DC.
- Czarną sondę wkładam do gniazda COM, a czerwoną do VΩ.
- Przykładam sondy do punktów pomiarowych i patrzę na znak wyniku.
Jeśli odczyt jest dodatni, czerwona sonda dotyka wyższego potencjału. Jeśli na wyświetlaczu pojawia się znak minus, sondy są zamienione miejscami. W mierniku cyfrowym to zwykle nie robi szkody, ale przy analogowym układzie pomiarowym kierunek ma większe znaczenie. To dobra wiadomość, bo pozwala szybko potwierdzić polaryzację bez ryzyka dla sprzętu.
W samochodzie dodatkową podpowiedzią bywa też budowa samego akumulatora: dodatni zacisk jest zwykle wyraźnie opisany, a przewód plusowy często jest grubszy lub zabezpieczony osłoną. To już prowadzi wprost do błędów, które w praktyce widuję najczęściej.
Najczęstsze błędy przy podłączaniu czerwonego przewodu
Najwięcej problemów nie wynika z samej elektryki, tylko z pośpiechu. Jedna zła decyzja przy podłączeniu potrafi skończyć się przepalonym bezpiecznikiem, komunikatem błędu albo trwałym uszkodzeniem elektroniki. W lepszych urządzeniach zadziała zabezpieczenie przed odwrotną polaryzacją, ale nie zakładam tego z góry.
- Zakładanie, że czerwony kabel zawsze oznacza plus, niezależnie od typu instalacji.
- Podłączanie przewodów na pamięć, bez sprawdzenia oznaczeń na zaciskach.
- Ufanie kolorowi w wiązce, która była naprawiana lub skracana.
- Pomiar bez ustawienia odpowiedniego zakresu na multimetrze.
- Praca przy zasilaniu włączonym, gdy da się je najpierw bezpiecznie odłączyć.
W układach rozruchowych dochodzi jeszcze jeden klasyczny błąd: mylenie kolejności podłączania i odłączania przewodów. Przy podpinaniu czerwony przewód idzie najpierw na plus, a czarny na minus lub masę. Przy zdejmowaniu postępuje się odwrotnie, żeby ograniczyć ryzyko zwarcia. To właśnie takie drobiazgi najczęściej decydują o tym, czy praca kończy się spokojnie, czy serwisem.
Jedna zasada, która oszczędza spalone bezpieczniki
Jeśli miałbym zostawić tylko jedną regułę, powiedziałbym tak: czerwony przewód jest wskazówką, ale nie zastępuje pomiaru. W układach DC najczęściej oznacza plus, w samochodach bardzo często też, lecz w instalacjach AC i w niektórych urządzeniach przemysłowych ta intuicja przestaje działać. Dlatego przed podłączeniem warto sprawdzić, z jakim typem napięcia ma się do czynienia i czy producent nie zastosował własnego kodu kolorów.
Ja przyjmuję prosty nawyk: najpierw identyfikacja układu, potem oznaczenia, na końcu pomiar. To wystarcza, żeby bezpiecznie podłączać akumulator, ładowarkę, multimetr albo prosty moduł elektroniczny. Jeśli w grę wchodzi 230 V AC, większy akumulator albo niejasna wiązka przewodów, nie zgaduję na podstawie koloru. W takich sytuacjach jeden dodatkowy test jest tańszy niż naprawa sprzętu albo gaszenie skutków błędu.
W praktyce odpowiedź brzmi więc: tak, ale tylko tam, gdzie mamy do czynienia z typowym układem DC i potwierdzonym oznaczeniem. Gdy coś nie pasuje, kolor odkładam na bok i sprawdzam polaryzację miernikiem albo dokumentacją, bo to nadal najszybsza i najbezpieczniejsza droga do pewnego podłączenia.
