Wokół pytania, czy można łączyć kabel siłowy, najważniejsze nie jest samo „tak” albo „nie”, ale to, jakim osprzętem, w jakich warunkach i przez kogo takie połączenie ma być wykonane. W praktyce chodzi o zachowanie ciągłości zasilania bez osłabiania izolacji, szczelności i odporności mechanicznej całego odcinka. Poniżej rozbijam temat na konkretne sytuacje: kiedy łączenie ma sens, jakie rozwiązania stosuje się w kablach energetycznych i gdzie najczęściej pojawiają się kosztowne błędy.
Najkrótsza odpowiedź brzmi tak, ale tylko pod kilkoma warunkami
- Kabel siłowy można łączyć, ale nie „na skrętkę” i nie taśmą izolacyjną.
- Do tego służą mufy kablowe, złączki i końcówki dobrane do napięcia, przekroju oraz materiału żył.
- W instalacjach liczy się też środowisko pracy: wilgoć, ziemia, rozdzielnica, tunel albo strefa zagrożona wybuchem.
- Przy kablach energetycznych łączenie powinien robić fachowiec, bo połączenie musi przejść także próbę mechaniki i szczelności.
- Najtańszy osprzęt dla niskiego napięcia kosztuje zwykle kilkadziesiąt złotych, a zestawy dla SN potrafią kosztować ponad tysiąc złotych za fazę.
Tak, ale tylko jako połączenie wykonane systemowo
Jeżeli kabel jest elementem stałej instalacji, odpowiedź brzmi: tak, ale tylko w sposób przewidziany dla kabli energetycznych. W praktyce nie chodzi wyłącznie o połączenie dwóch żył roboczych. Trzeba jeszcze odtworzyć izolację, zachować ciągłość ekranowania lub pancerza, zadbać o uziemienie i odporność na warunki otoczenia. Dlatego w instalacjach siłowych stosuje się mufy i złączki, a nie prowizoryczne skręcanie żył, lutowanie „na szybko” czy owinięcie miejsca łączenia taśmą.
Ja patrzę na to bardzo prosto: jeśli kabel ma zasilać maszynę, rozdzielnicę, linię w ziemi albo obwód pracujący pod większym obciążeniem, to miejsce połączenia musi być równie pewne jak reszta trasy. Każde słabsze ogniwo prędzej czy później pokaże się jako grzanie, spadek napięcia, zawilgocenie albo awaria pod obciążeniem.
Jakie połączenie ma sens dla kabla siłowego
W kablach energetycznych nie ma jednego uniwersalnego rozwiązania. Dobór zależy od napięcia znamionowego, przekroju żyły, materiału przewodnika i miejsca montażu. Inaczej wygląda naprawa odcinka 0,6/1 kV, a inaczej złącze dla średniego napięcia 24 lub 36 kV.
| Rozwiązanie | Kiedy ma sens | Co daje | Czego pilnować |
|---|---|---|---|
| Mufa żywiczna | Kable nn, szczególnie w gruncie i w miejscach narażonych na wilgoć | Dobrą szczelność i solidną ochronę połączenia | Prawidłowego przygotowania kabla i dokładnego zalania żywicą |
| Mufa termokurczliwa | Gdy potrzebna jest uniwersalna naprawa lub przedłużenie odcinka | Sprawdzony sposób montażu i dobre dopasowanie do wielu kabli | Równomiernego obkurczenia i właściwej temperatury pracy |
| Mufa zimnokurczliwa | Gdy liczy się szybki montaż i brak pracy z palnikiem | Powtarzalny efekt i wygodny montaż w trudniejszych warunkach | Doboru do konkretnego typu kabla i średnicy |
| Złączka śrubowa lub zaciskowa | Gdy połączenie żył ma trafić do mufy albo końcówki | Pewny styk i zgodność z osprzętem kablowym | Przekroju, materiału żyły oraz właściwego dokręcenia |
W kablach średniego napięcia mufa nie jest zwykłą puszką łączeniową. Musi jeszcze kontrolować rozkład pola elektrycznego, czyli ograniczać miejsca, w których napięcie „zbiera się” na ostrych krawędziach, nieprawidłowo przygotowanej izolacji albo źle dobranej złączce. To właśnie dlatego taki osprzęt dobiera się nie tylko do przekroju, ale też do typu izolacji, ekranów i warunków otoczenia.
W praktyce dobrze dobrana mufa robi trzy rzeczy naraz: łączy żyły, przywraca izolację i chroni połączenie przed czynnikami zewnętrznymi. Jeśli którykolwiek z tych elementów jest zrobiony byle jak, cały odcinek traci sens.
Kiedy łączyć, a kiedy lepiej wymienić cały odcinek
Nie każda sytuacja wymaga pełnej wymiany kabla. Czasem wystarczy fachowo wykonane połączenie, zwłaszcza gdy uszkodzony jest tylko fragment trasy, a reszta przewodu jest w dobrym stanie. Są jednak przypadki, w których naprawa zaczyna być pozorną oszczędnością.
| Sytuacja | Moja ocena | Dlaczego |
|---|---|---|
| Uszkodzony krótki fragment kabla, reszta ma dobry stan | Łączenie ma sens | Naprawa bywa szybsza i tańsza niż wymiana całej trasy |
| Stary kabel z kruchą izolacją lub wieloma wcześniejszymi naprawami | Lepiej wymienić odcinek | Kolejna mufa nie rozwiąże problemu zużycia materiału |
| Łączenie Cu z Al | Tylko z odpowiednią złączką przejściową | Bez właściwego osprzętu rośnie ryzyko korozji i przegrzewania |
| Linia w ziemi, wilgotnym miejscu lub na zewnątrz | Łączenie ma sens, ale tylko z osprzętem o odpowiedniej szczelności | Tu najmniejszy błąd szybko kończy się zawilgoceniem połączenia |
| Trasa w tunelu, szybie, kanale lub strefie zagrożonej wybuchem | Najpierw sprawdź ograniczenia montażowe | W wielu rozwiązaniach takie miejsca są odradzane albo niedopuszczalne |
Jeżeli kabel siłowy ma pracować długoterminowo, a nie tylko „przetrwać do jutra”, wymiana całego odcinka bywa rozsądniejsza niż kolejna naprawa. Złącze zawsze pozostaje miejscem wymagającym większej dyscypliny montażowej niż prosty, jednorodny odcinek kabla.
Najczęstsze błędy, które robią z naprawy słaby punkt instalacji
Najwięcej problemów nie wynika z samego pomysłu łączenia, tylko z wykonania. W kablach siłowych błędy potrafią długo pozostawać niewidoczne, a ujawniają się dopiero pod obciążeniem albo po kilku cyklach grzania i stygnięcia.
- Dobór osprzętu „po oczach” - mufa albo złączka muszą pasować do napięcia, przekroju i średnicy kabla, a nie tylko do samej nazwy handlowej.

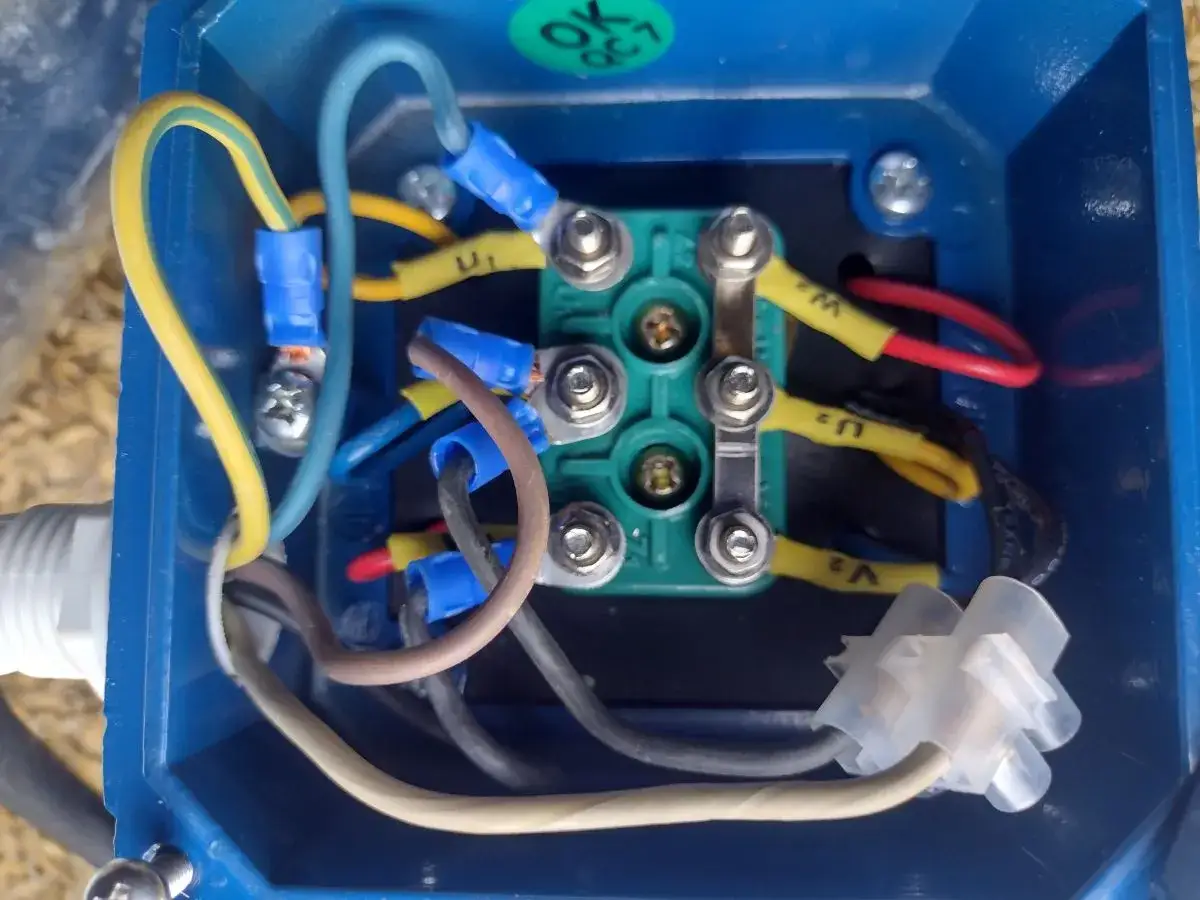

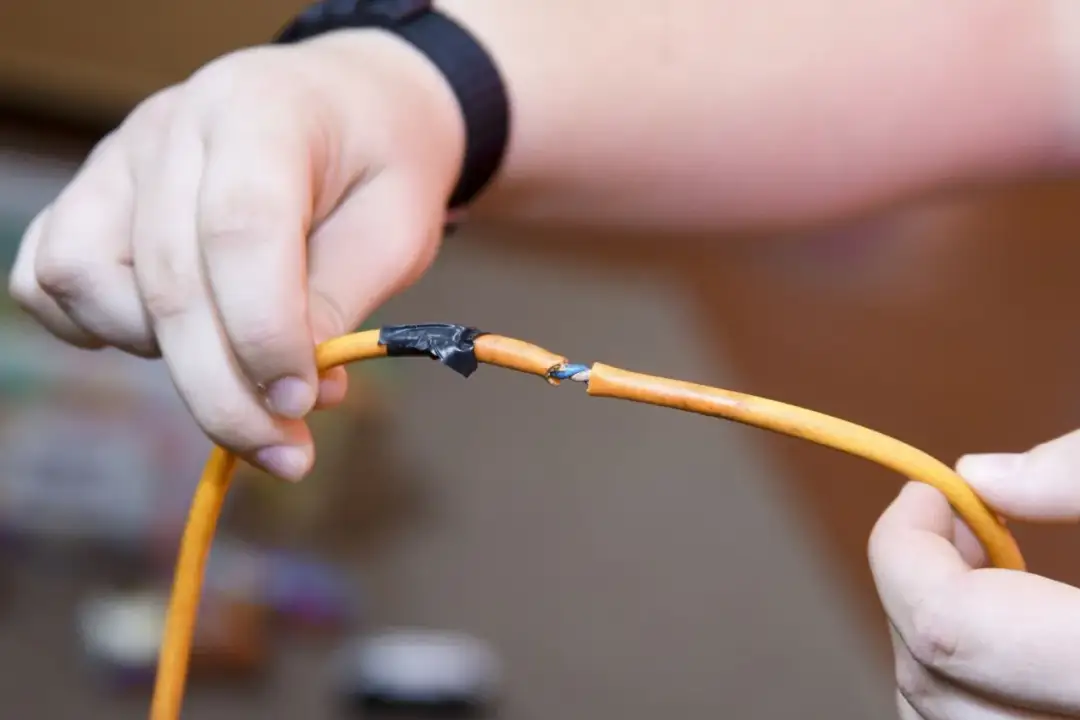

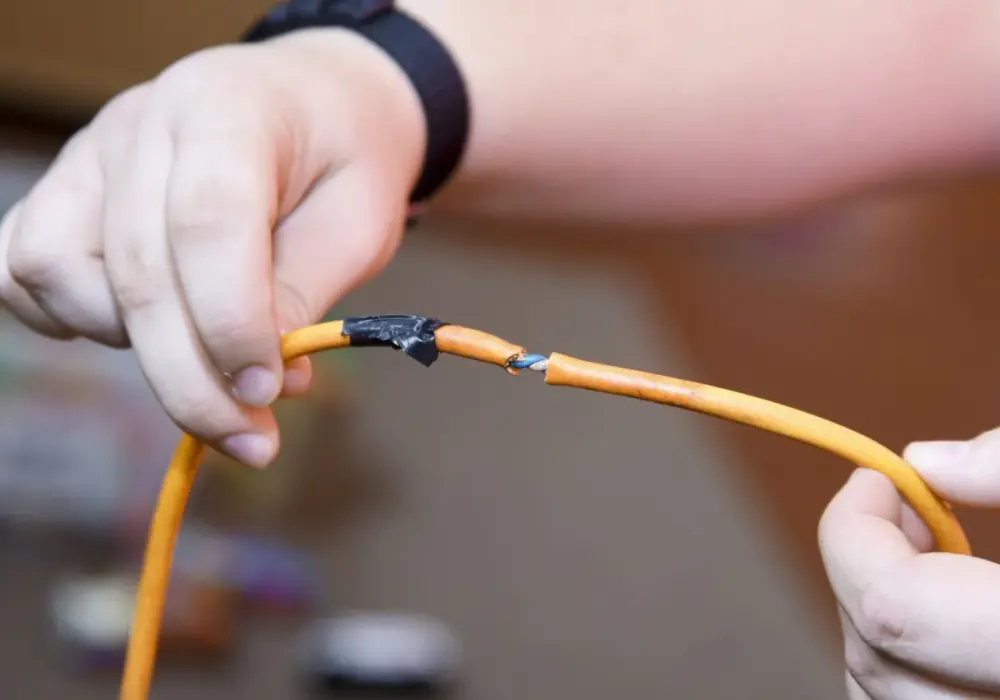

- Skręcanie żył i owinięcie taśmą - to nie jest połączenie dla kabla siłowego, tylko prowizorka, która szybko się broni tylko pozornie.
- Łączenie miedzi z aluminium bez odpowiedniego elementu przejściowego - ten błąd kończy się korozją styków i wzrostem oporu.
- Brak tulejek lub nieprawidłowe zaciskanie - przy linkach żyła potrafi się rozjechać, a styk traci jakość.
- Uszkodzenie ekranu, pancerza albo izolacji podczas montażu - szczególnie groźne w kablach SN, gdzie liczy się każdy detal geometrii połączenia.
- Zostawienie połączenia bez odpowiedniej ochrony przed wilgocią - w gruncie i na zewnątrz to jeden z najszybszych sposobów na przyszłą awarię.
Warto też pamiętać o ograniczeniach miejsca montażu. Tam, gdzie standardy techniczne odradzają mufy w tunelach, kanałach, szybach czy pomieszczeniach zagrożonych wybuchem, nie ma sensu udawać, że „jakoś to będzie”. W instalacjach energetycznych kompromis zwykle wychodzi drożej niż poprawne rozwiązanie od razu.
Ile to kosztuje i kto powinien to zrobić
Jeżeli patrzymy wyłącznie na materiał, rozpiętość cen jest duża. Dla kabli 0,6/1 kV proste zestawy można znaleźć od około 47 zł brutto, a przy większych przekrojach i bardziej rozbudowanych kompletach koszt rośnie do około 577 zł brutto. Dla muf 36 kV pojedynczy komplet potrafi kosztować około 1080-1471 zł brutto za fazę. Do tego dochodzi robocizna, przygotowanie kabla i pomiary końcowe.
| Zakres | Orientacyjny koszt materiału | Co zwykle wpływa na cenę |
|---|---|---|
| NN 0,6/1 kV, mały przekrój | około 47-100 zł brutto | Typ mufy, średnica kabla, czy zestaw ma złączki |
| NN 0,6/1 kV, większy przekrój | około 100-600 zł brutto | Większa ilość materiału, lepsza szczelność, osprzęt do pracy w gruncie |
| SN 36 kV | około 1080-1471 zł brutto | Poziom napięcia, ekranowanie, precyzja montażu, kompletność zestawu |
Sam koszt części to jednak tylko połowa obrazu. W praktyce przy prostszych naprawach niskonapięciowych robocizna i pomiary często kosztują tyle samo albo więcej niż sama mufa. Przy średnim napięciu różnica jest jeszcze większa, bo liczą się doświadczenie monterów, sprzęt pomiarowy i poprawne przygotowanie kabla.
To jest robota dla osoby, która zna nie tylko teorię, ale też praktykę montażu osprzętu kablowego. Ja w takich sytuacjach oczekuję od wykonawcy dwóch rzeczy: właściwych kwalifikacji do pracy przy instalacjach oraz doświadczenia z konkretnym typem kabla. Sama wprawa „ogólnie elektryczna” bywa za mało, gdy w grę wchodzi mufa, ekran i odpowiedni moment dokręcenia złączki.
Co sprawdzić, zanim uznasz naprawę za zamkniętą
Połączenie kabla siłowego nie kończy się w chwili, gdy zniknął problem z przerwanym odcinkiem. Dobre wykonanie trzeba jeszcze potwierdzić praktycznie. Najważniejsze są trzy rzeczy: zgodność osprzętu z parametrami kabla, szczelność i odciążenie mechaniczne oraz pomiary po montażu.
- Sprawdź zgodność osprzętu - napięcie, przekrój, materiał żyły i warunki pracy muszą się zgadzać.
- Upewnij się, że połączenie jest szczelne - szczególnie przy kablach pracujących w ziemi lub na zewnątrz.
- Zweryfikuj ciągłość i izolację - bez tego nie ma pewności, że styk nie grzeje się od pierwszego większego obciążenia.
- Zadbaj o opis i lokalizację połączenia - w instalacji technicznej trzeba wiedzieć, gdzie dokładnie jest mufa i jaki ma typ.
Jeżeli te warunki są spełnione, połączenie ma szansę działać jak pełnoprawny fragment instalacji, a nie jej najsłabszy punkt. W kablach siłowych właśnie na tym polega różnica między naprawą „na przeczekanie” a rozwiązaniem, które naprawdę można zostawić w spokoju na lata.
