Najkrócej: w obwodach prądu stałego najczęściej czerwony przewód oznacza plus, a czarny minus, ale kolor sam w sobie nie zawsze wystarcza. Ja zaczynam od pytania, czy mam do czynienia z DC czy AC, bo to od razu zawęża odpowiedź i chroni przed kosztowną pomyłką. W tym tekście pokazuję, jak rozpoznać biegunowość po kolorze, po symbolu na obudowie i, gdy trzeba, zwykłym multimetrem.
Najpierw rozpoznaj typ zasilania, potem potwierdź biegunowość
- W DC czerwony przewód bardzo często jest plusem, ale nie jest to reguła absolutna.
- W 230 V AC nie szuka się plusa i minusa, tylko przewodu fazowego, neutralnego i ochronnego.
- Najpewniejsza metoda to odczyt symbolu polaryzacji i pomiar multimetrem.
- W kablach samochodowych, akumulatorowych i USB kolor bywa pomocny, lecz nie zastępuje oznaczeń producenta.
- Odwrócenie biegunowości może spalić bezpiecznik, zasilacz albo elektronikę, zanim zdążysz zareagować.
Najkrótsza odpowiedź zależy od typu instalacji

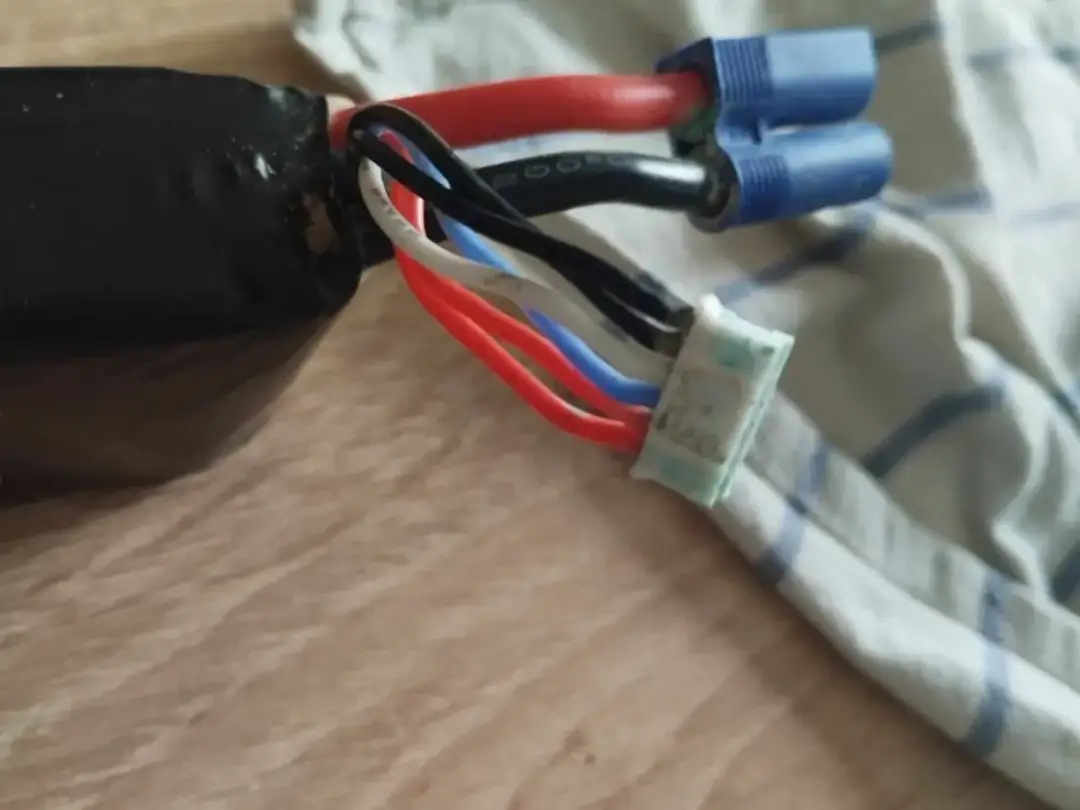

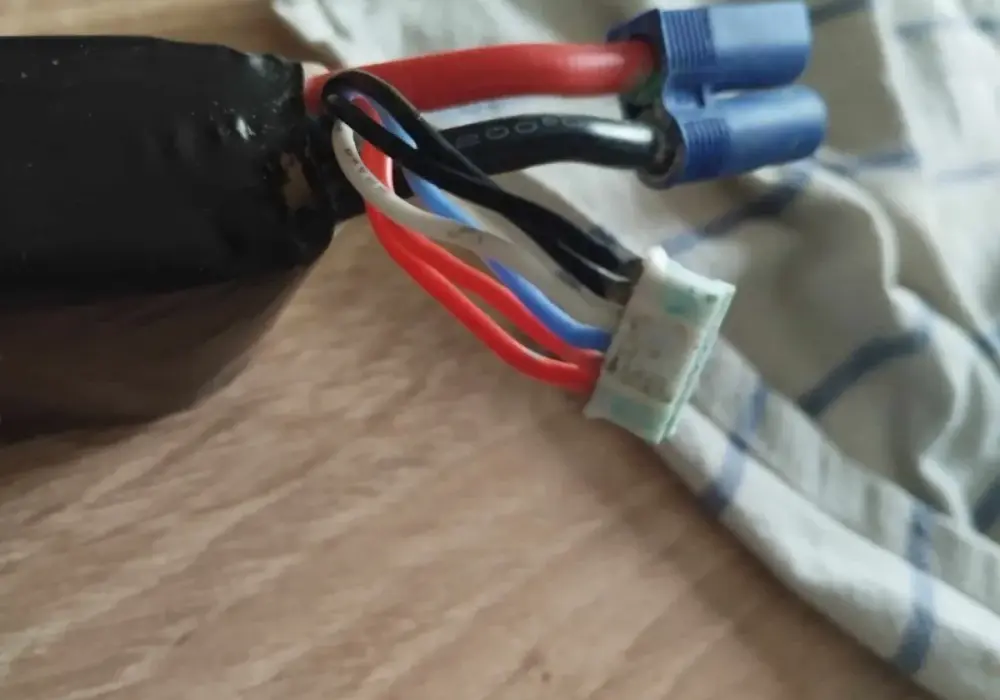

Jeśli mówimy o typowym obwodzie DC, odpowiedź jest prosta: czerwony przewód najczęściej prowadzi do plusa, a czarny do minusa. Tak jest w większości kabli akumulatorowych, przewodów rozruchowych i wielu prostych wiązek elektronicznych. Właśnie dlatego to skojarzenie jest tak silne.
Problem zaczyna się wtedy, gdy ktoś przenosi tę zasadę do każdego kabla bez wyjątku. W sieci 230 V AC nie ma plusa i minusa, tylko przewód fazowy, neutralny i ochronny. Z kolei w niektórych urządzeniach DC producent stosuje własny system oznaczeń albo inną kolorystykę przewodów niż ta, której oczekujesz.
| Sytuacja | Co zwykle oznacza plus | Na co uważać |
|---|---|---|
| Akumulator 12 V i przewody rozruchowe | Czerwony przewód | Minus bywa połączony z masą nadwozia, więc nie szukaj go tylko na samej klemie |
| Elektronika 5 V i starsze kable USB | Czerwony przewód | Inne żyły służą do transmisji danych, więc nie przecinaj kabla „na oko” |
| Wtyk zasilacza DC | Zależy od symbolu polaryzacji | Środkowy pin może być dodatni albo ujemny |
| Instalacja 230 V AC | Nie ma plusa i minusa | Patrz na L, N i PE, nie na biegunowość |
Wniosek praktyczny: kolor pomaga, ale przed podłączeniem zawsze sprawdzam jeszcze oznaczenie na obudowie albo schemat. To prosty nawyk, który oszczędza zasilacze, bezpieczniki i czas. I właśnie dlatego następnym krokiem jest szybkie sprawdzenie biegunowości miernikiem.
Jak sprawdzić biegunowość bez zgadywania

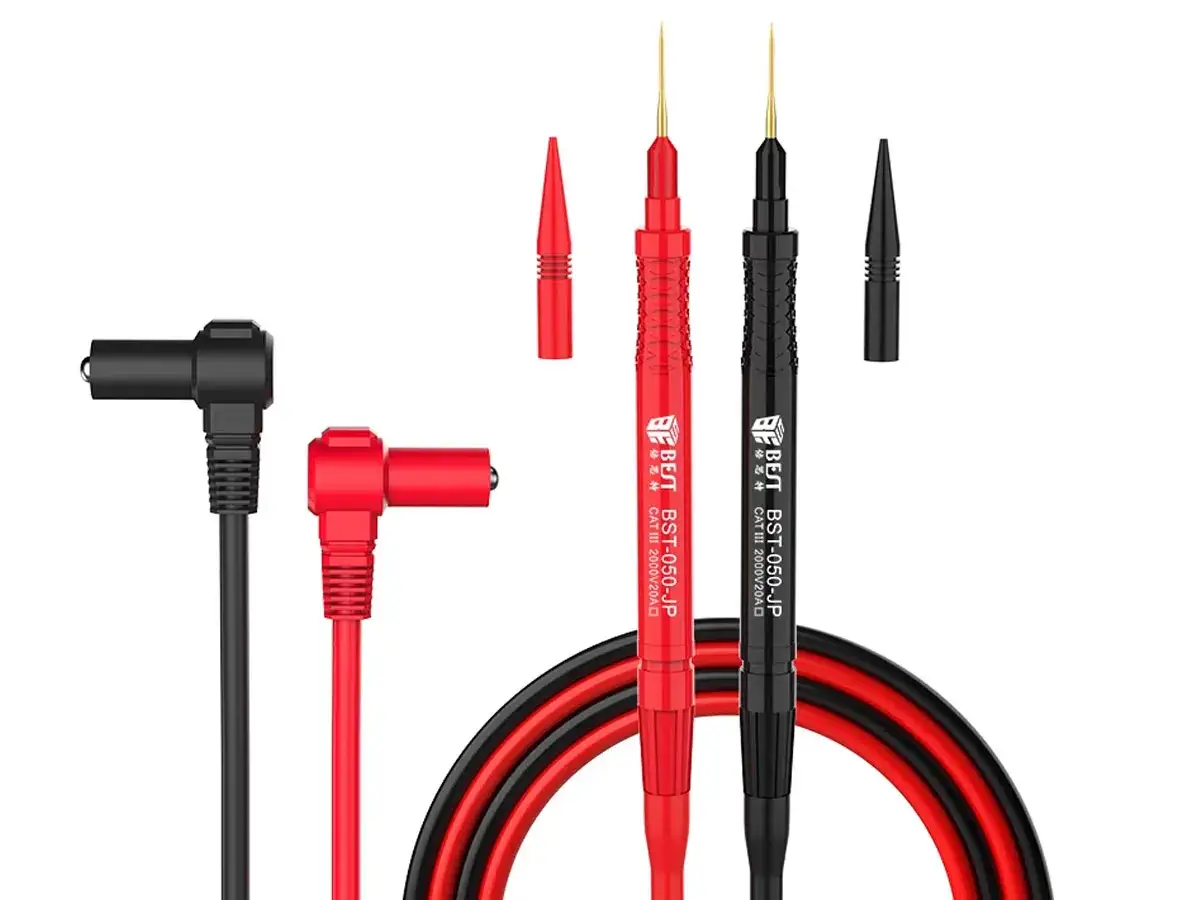

Instrukcje producentów, takich jak Fluke, prowadzą dokładnie tą samą logiką: czerwona sonda idzie na stronę dodatnią, czarna na ujemną. To nie jest detal dla technicznych purystów, tylko najprostszy sposób na pewną odpowiedź, kiedy kolory są nieczytelne albo ktoś przerobił kabel po swojemu.
- Ustaw multimetr na pomiar napięcia DC.
- Dotknij czarną sondą punktu, który podejrzewasz o minus, a czerwoną sondą punktu, który może być plusem.
- Jeśli na ekranie widzisz dodatni odczyt, biegunowość się zgadza. Jeśli pojawia się znak minus, sondy są zamienione.
- Przy typowym akumulatorze kwasowo-ołowiowym 12 V napięcie spoczynkowe około 12,6-12,8 V zwykle oznacza pełne lub prawie pełne naładowanie.
- Jeżeli sprawdzasz spadek napięcia na kablu pod obciążeniem, wynik wyraźnie wyższy niż około 0,2-0,5 V może wskazywać na korozję, słaby styk albo zużyty przewód.
Ja lubię ten sposób także dlatego, że od razu pokazuje coś więcej niż sam plus. Widzisz, czy instalacja jest zdrowa, czy tylko „działa na oko”. Z kolorami jest podobnie: pomagają, ale nie rozwiązują wszystkiego, więc warto wiedzieć, jak wyglądają najczęstsze schematy.
Jakie kolory przewodów spotkasz najczęściej
IEC porządkuje oznaczenia przewodów DC tak, żeby ograniczać niejednoznaczność, ale w praktyce nadal spotkasz kilka różnych schematów. Najwięcej problemów robią sytuacje, w których użytkownik zna tylko jeden wzorzec, a kabel pochodzi z innego świata: motoryzacji, elektroniki użytkowej albo automatyki.
| Przypadek | Najczęstszy kolor plusa | Najczęstszy kolor minusa | Co jest ważniejsze niż kolor |
|---|---|---|---|
| Akumulator samochodowy | Czerwony | Czarny | Oznaczenia biegunów na klemach i sposób prowadzenia masy |
| Przewody rozruchowe | Czerwony | Czarny | Kolejność podłączenia i miejsce przypięcia czarnej klemy |
| Elektronika 5 V | Czerwony | Czarny | Opis płytki, wtyku lub złącza |
| Zasilacze i wtyki DC | Zależnie od symbolu | Zależnie od symbolu | Piktogram polaryzacji na obudowie |
| Wiązki specjalistyczne | Czasem czerwony, czasem inny kolor | Różnie, zależnie od systemu | Dokumentacja producenta i pomiar |
| Instalacja 230 V AC | Nie dotyczy | Nie dotyczy | L, N i PE zamiast plusa i minusa |
W praktyce najbardziej mylą wtyki DC. Mały symbol z kółkiem i oznaczeniem polaryzacji mówi, czy środek wtyku jest dodatni, czy ujemny. To drobiazg, ale właśnie na nim najczęściej wykładają się osoby, które patrzą tylko na barwę przewodu.
Najczęstsze błędy przy rozpoznawaniu plusa
Tu widzę najwięcej kosztownych pomyłek. Sam kolor kabla nie musi oznaczać nic pewnego, jeśli instalacja była naprawiana, przerabiana albo składana z różnych części.
- Zakładanie, że czarny zawsze oznacza minus. W wielu układach tak bywa, ale nie jest to zasada uniwersalna.
- Podłączanie „na próbę”. Przy złej polaryzacji może polecieć bezpiecznik, a czasem uszkodzisz elektronikę od razu.
- Mylenie masy z dowolnym minusem. W samochodzie masa nadwozia często pełni rolę powrotu prądu, ale nie każdy metalowy punkt nadaje się do podłączenia.
- Ignorowanie symbolu na zasilaczu. Wtyk baryłkowy potrafi mieć dokładnie odwrotną polaryzację niż się spodziewasz.
- Otwieranie obudowy albo cięcie izolacji bez pomiaru. To najkrótsza droga do zwarcia i niepotrzebnego ryzyka.
Najgroźniejszy błąd to podłączenie bez sprawdzenia, bo „na pewno będzie dobrze”. Czasem skończy się tylko przepalonym bezpiecznikiem, ale w tańszej elektronice uszkodzenie bywa natychmiastowe i trwałe. Dlatego przed podłączeniem robię jeszcze jedną, krótką kontrolę.
Zanim podłączysz, sprawdź trzy rzeczy
Gdy mam przed sobą nieznany kabel, robię zawsze tę samą sekwencję. Najpierw ustalam, czy to DC czy AC. Potem szukam oznaczeń na obudowie lub symbolu polaryzacji wtyku. Dopiero na końcu przykładam multimetr.
- Typ zasilania: DC czy AC.
- Oznaczenie na urządzeniu: +/-, L/N/PE albo symbol polaryzacji wtyku.
- Pomiar, jeśli cokolwiek budzi wątpliwość.
Jeżeli po potwierdzeniu chcesz uniknąć drugiego sprawdzania za miesiąc, oznacz przewód taśmą w odpowiednim kolorze. To drobiazg, ale przy kablach działa lepiej niż pamięć, zwłaszcza gdy wracasz do instalacji po kilku tygodniach. W polskich domach w 230 V nie ma plusa, więc nie próbuj dopasowywać barw jak w akumulatorze; w sprzęcie na prąd stały trzymaj się zasady, że kolor to wskazówka, opis producenta to decyzja, a multimetr to potwierdzenie.
