Poprawne podłączenie kabla do anteny kierunkowej decyduje o tym, czy odbiór będzie stabilny, czy zacznie gubić kanały przy pierwszym deszczu albo wietrze. W tym tekście pokazuję, jak podłączyć kabel do anteny kierunkowej, jaki przewód i wtyk wybrać oraz co sprawdzić, gdy sygnał nadal jest słaby. Skupiam się na praktyce: od zarobienia złącza po uszczelnienie połączenia i pierwszy test odbioru.
Najważniejsze rzeczy, które trzeba zrobić od razu
- Kabel koncentryczny 75 Ω to najbezpieczniejsza baza dla domowej instalacji antenowej.
- Przy złączu F najważniejsze jest to, by oplot nie dotknął żyły środkowej.
- Połączenie na zewnątrz trzeba uszczelnić i ułożyć tak, by woda nie stała na wtyku.
- Jeśli antena ma wzmacniacz, zasilanie idzie po kablu, więc montaż warto robić przy odłączonym sprzęcie.
- Po podłączeniu sprawdza się jakość sygnału, a nie tylko jego siłę.
Sprawdź, jakie złącze ma antena i jaki kabel do niej pasuje
Ja zawsze zaczynam od obejrzenia samej anteny, bo od tego zależy reszta pracy. W nowoczesnych antenach kierunkowych do DVB-T2 najczęściej spotkasz gniazdo typu F, a w starszych konstrukcjach zdarzają się jeszcze zaciski w puszce dipola lub inne rozwiązania przejściowe. To ważne, bo nie każdy kabel da się podłączyć tak samo wygodnie, a źle dobrane złącze potrafi zniszczyć odbiór szybciej niż słaba pogoda.
W praktyce najlepiej celować w przewód koncentryczny 75 Ω, najlepiej w klasie RG6 i z porządnym ekranowaniem. W instrukcjach anten DVB-T/T2 Telkom-Telmor pojawia się właśnie taki standard, więc to dobry punkt odniesienia przy instalacji domowej. Jeśli kabel będzie prowadzony na zewnątrz, wybieram wariant z odpornym płaszczem, bo zwykła izolacja wewnętrzna po czasie pęka, twardnieje i wpuszcza wilgoć.
- Kabel koncentryczny 75 Ω - do anten naziemnych to najpewniejszy wybór.
- Wtyk F pasujący do średnicy kabla - zły rozmiar daje luźny styk albo problemy z montażem.
- Narzędzie do ściągania izolacji - zwykły nożyk też działa, ale łatwiej uszkodzić oplot.
- Taśma samowulkanizująca - przy połączeniu na zewnątrz robi dużą różnicę.
- Zaciskarka - potrzebna, jeśli wybierasz złącza kompresyjne.
Kiedy mam już dobry przewód i wiem, jaki typ złącza trafił do anteny, przechodzę do samego montażu. Tu liczy się precyzja, nie siła.

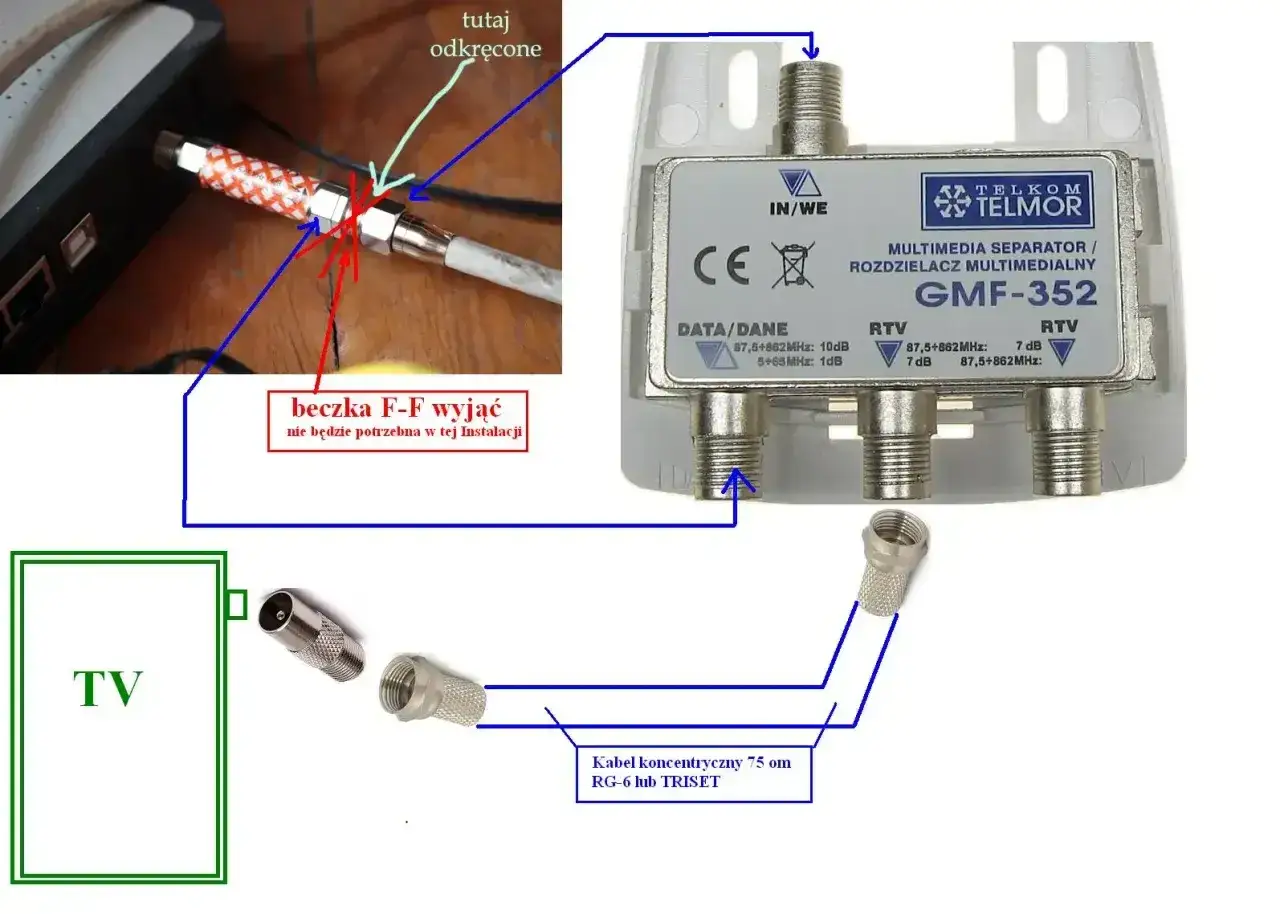

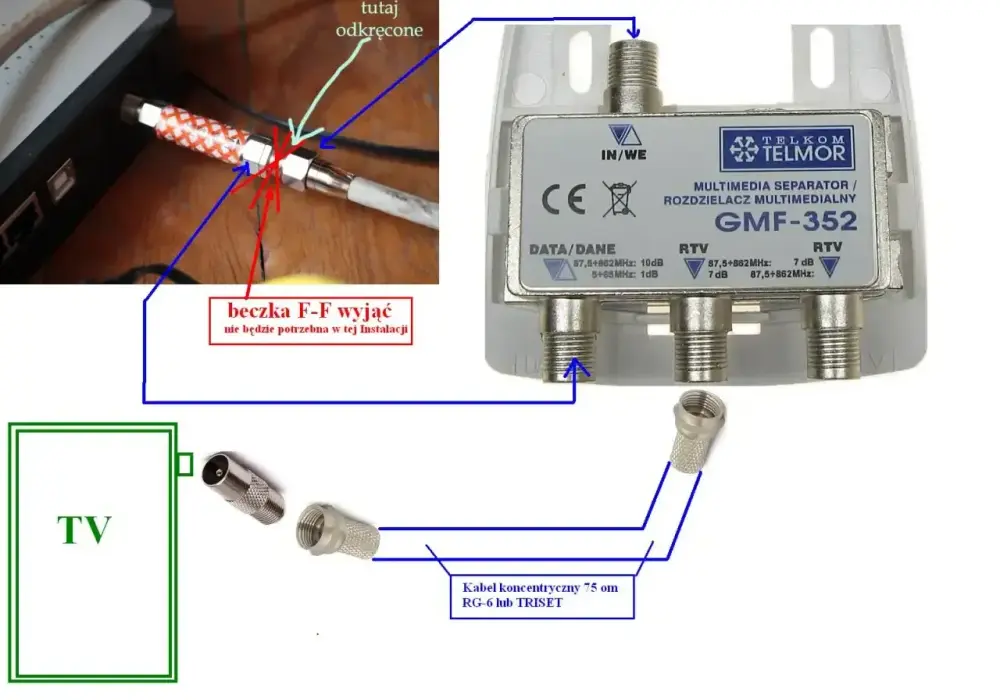

Podłącz kabel krok po kroku bez zgadywania
W praktyce jak podłączyć kabel do anteny kierunkowej sprowadza się do kilku prostych ruchów, ale każdy z nich trzeba zrobić czysto. Błąd na etapie zarabiania kabla najczęściej kończy się zwarciem, brakiem kontaktu albo niestabilnym sygnałem, który trudno później zdiagnozować.
- Odłącz odbiornik i ewentualny zasilacz od prądu, zanim cokolwiek rozkręcisz.
- Odetnij kabel prosto i zdejmij zewnętrzny płaszcz na długość wymaganą przez złącze.
- Odchyl oplot do tyłu, ale nie zostawiaj luźnych włosków, które mogłyby dotknąć żyły środkowej.
- Załóż wtyk F zgodnie z typem kabla i dociągnij go tak, aby centralna żyła wystawała tylko minimalnie, zwykle na kilka milimetrów.
- Wkręć wtyk do gniazda anteny z wyczuciem, bez siłowego dociskania.
- Uszczelnij połączenie, jeśli antena pracuje na zewnątrz, i zrób małą pętlę kroplową, żeby woda nie spływała do środka.
Jeśli trafisz na starszą antenę z zaciskami zamiast gniazda F, nie kombinuj na skróty. Otwórz puszkę, sprawdź oznaczenia na symetryzatorze i podłącz żyłę oraz ekran dokładnie tak, jak przewidział producent. W takich konstrukcjach improwizacja zwykle kończy się gorszym kontaktem niż przed demontażem.
Najważniejsza zasada jest prosta: centrum kabla ma być odizolowane od ekranu, a samo połączenie powinno być pewne, ale nie brutalnie dociśnięte. To właśnie od jakości końcówki zależy, czy reszta instalacji w ogóle ma szansę działać bez kaprysów.
Jaki kabel i jakie złącze dają najmniej problemów
Gdy wybieram elementy do domowej instalacji, patrzę przede wszystkim na trwałość, a dopiero potem na cenę. DIPOL słusznie rozróżnia złącza nakręcane, zaciskane i kompresyjne, a z mojego doświadczenia najstabilniej pracują właśnie te dwa ostatnie warianty, szczególnie tam, gdzie kabel wychodzi na zewnątrz albo ma działać latami bez dotykania.
Do anteny kierunkowej najczęściej polecam zestaw, który w praktyce sprawdza się najlepiej w polskich warunkach: kabel 75 Ω z gęstym ekranem i porządny wtyk F. W instrukcjach Telkom-Telmor do anten DVB-T/T2 pojawia się właśnie przewód RG6 75 Ω oraz złącze F po stronie anteny. To nie jest detal techniczny dla purystów, tylko realny sposób na ograniczenie strat i przypadkowych problemów z odbiorem.
| Element | Najrozsądniejszy wybór | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Kabel | RG6 75 Ω z gęstym ekranem | Większość domowych instalacji | Unikaj kabli bez oznaczeń i z miękką, słabą izolacją |
| Żyła | Pełna miedź | Dłuższe odcinki i prowadzenie na zewnątrz | Jest droższa, ale zwykle daje lepsze parametry i trwałość |
| Żyła budżetowa | CCS | Krótkie odcinki wewnątrz mieszkania | Tańsza, ale bardziej podatna na spadek jakości po czasie |
| Złącze | F kompresyjne lub self-install | Gdy chcesz pewnego styku i spokojnej pracy | Wymaga poprawnego montażu i dopasowania do średnicy kabla |
Ja do domowej instalacji brałbym przewód lepszy o jeden stopień niż najtańszy dostępny model. Różnica w cenie bywa niewielka, a różnica w spokoju użytkowania potrafi być bardzo duża, zwłaszcza jeśli antena wisi wysoko i nie masz ochoty co sezon poprawiać połączeń.
Gdy masz już właściwy kabel i sensowne złącze, zostaje ostatni krok: uniknąć błędów montażowych, które zjadają jakość sygnału bez ostrzeżenia.
Najczęstsze błędy, które psują odbiór
Najwięcej problemów nie bierze się z samej anteny, tylko z drobnych niedociągnięć przy kablu. Zwykle wystarczy jeden z tych błędów, żeby instalacja zaczęła działać niestabilnie:
- Oplot dotyka żyły środkowej - pojawia się zwarcie albo zanik sygnału.
- Za krótko lub za długo odizolowany koniec kabla - wtyk nie łapie poprawnego kontaktu.
- Brak uszczelnienia na zewnątrz - wilgoć podnosi tłumienie i niszczy złącze.
- Zbyt ciasne zagięcia - kabel traci parametry, a ekran może zostać uszkodzony.
- Poprowadzenie obok przewodów 230 V na długim odcinku - rośnie ryzyko zakłóceń.
- Próba ratowania źle zarobionego końca - lepiej obciąć fragment i zrobić go od nowa.
Przy zginaniu kabla trzymam prostą zasadę: promień łuku powinien wynosić co najmniej około 5 średnic przewodu. Jeśli kabel ma 7 mm, bezpieczny łuk zaczyna się mniej więcej od 35 mm. To nie jest detal estetyczny, tylko sposób na to, by nie uszkodzić ekranu i nie podnieść tłumienia.
Na zewnątrz nie ufam zwykłej taśmie izolacyjnej jako jedynej ochronie. Ona może pomóc na chwilę, ale nie zastąpi porządnego uszczelnienia połączenia. Jeśli antena stoi na dachu albo elewacji, to właśnie wilgoć najczęściej skraca żywotność całej instalacji.
Kiedy wtyk jest zrobiony poprawnie, a sygnał nadal faluje, warto sprawdzić już nie sam kabel, tylko cały tor odbioru.
Co zrobić, gdy sygnał nadal jest słaby
Tu zaczyna się najczęstsza pułapka: ludzie patrzą na siłę sygnału, a powinni patrzeć przede wszystkim na jego jakość. Silny, ale zaszumiony sygnał daje gorszy efekt niż nieco słabszy, ale czysty. Dlatego po podłączeniu kabla zawsze sprawdzam menu telewizora albo dekodera, zanim uznam, że problem rozwiązałem.
- Wejdź w diagnostykę sygnału i porównaj siłę z jakością, a nie tylko jeden parametr.
- Obróć antenę o kilka stopni, bo w antenach kierunkowych mały ruch potrafi dać dużą różnicę.
- Odsuń antenę od metalu, rynien, konstrukcji dachu i innych przewodów.
- Sprawdź zasilacz lub separator, jeśli antena jest aktywna i korzysta z przedwzmacniacza.
- Zrób próbę na krótszym kablu, jeśli masz taką możliwość, żeby wykluczyć nadmierne tłumienie na trasie.
W antenach aktywnych kabel nie jest tylko przewodem sygnałowym. Przenosi też zasilanie do przedwzmacniacza, więc źle wpięty separator albo uszkodzony zasilacz potrafią udawać awarię anteny, choć winny jest zupełnie inny element. Z tego powodu przy pierwszych testach montażowych lubię najpierw uruchomić instalację na skróconym, prostym układzie, a dopiero potem dopinać docelowe odcinki.
Jeśli po tych krokach jakość nadal nie rośnie, problemem może być sama lokalizacja anteny, a nie kabel. W praktyce to właśnie wtedy wychodzi, czy instalacja była zrobiona porządnie, czy tylko „na szybko”.
Trzy rzeczy, które robią największą różnicę po montażu
Gdybym miał wskazać tylko trzy elementy, które najbardziej wpływają na spokój przy odbiorze, wybrałbym kolejno: dobry kabel 75 Ω, poprawnie zarobione złącze F i ochronę przed wilgocią. To właśnie ten zestaw najczęściej decyduje, czy instalacja działa bez uwag przez lata, czy wymaga ciągłych poprawek po każdym sezonie.
Reszta sprowadza się do staranności: równego cięcia, braku naprężeń, sensownego promienia gięcia i krótkiego testu jakości sygnału po zakończeniu pracy. Jeśli te rzeczy zrobi się dobrze za pierwszym razem, temat kabla do anteny kierunkowej znika na długo, a nie tylko do następnego wietrznego weekendu.
