Jeśli chcesz wiedzieć, jak wygląda kabel światłowodowy, najkrótsza odpowiedź brzmi: z zewnątrz często przypomina zwykły przewód w plastikowej powłoce, ale w środku kryje włókna szklane cieńsze od włosa i dużo bardziej wrażliwe na zgięcia. W praktyce liczy się nie tylko wygląd samego płaszcza, lecz także to, co zdradzają kolor, grubość, typ złącza i sposób prowadzenia kabla. Poniżej rozkładam to na proste elementy, żeby dało się go rozpoznać bez zgadywania.
Najważniejsze rzeczy do zapamiętania o wyglądzie światłowodu
- Włókno optyczne jest ekstremalnie cienkie: rdzeń ma zwykle 9 µm w wersji jednomodowej albo 50/62,5 µm w wielomodowej, a całe włókno z powłoką około 250 µm.
- Gotowy przewód jest dużo grubszy niż samo włókno i zwykle ma od kilku milimetrów w patchcordzie do kilku lub kilkunastu milimetrów w instalacjach zewnętrznych.
- Z zewnątrz najczęściej widać gładki płaszcz, czasem czarny, biały, żółty, pomarańczowy albo aqua, ale kolor nie jest regułą absolutną.
- Warianty outdoor zwykle mają dodatkowe warstwy wzmacniające, tuby, element nośny albo pancerz, a indoor są smuklejsze i bardziej elastyczne.
- Na końcu kabla mogą być różne złącza, np. SC, LC albo APC, ale to cecha terminacji, a nie samego przewodu.
Po czym rozpoznasz go z zewnątrz

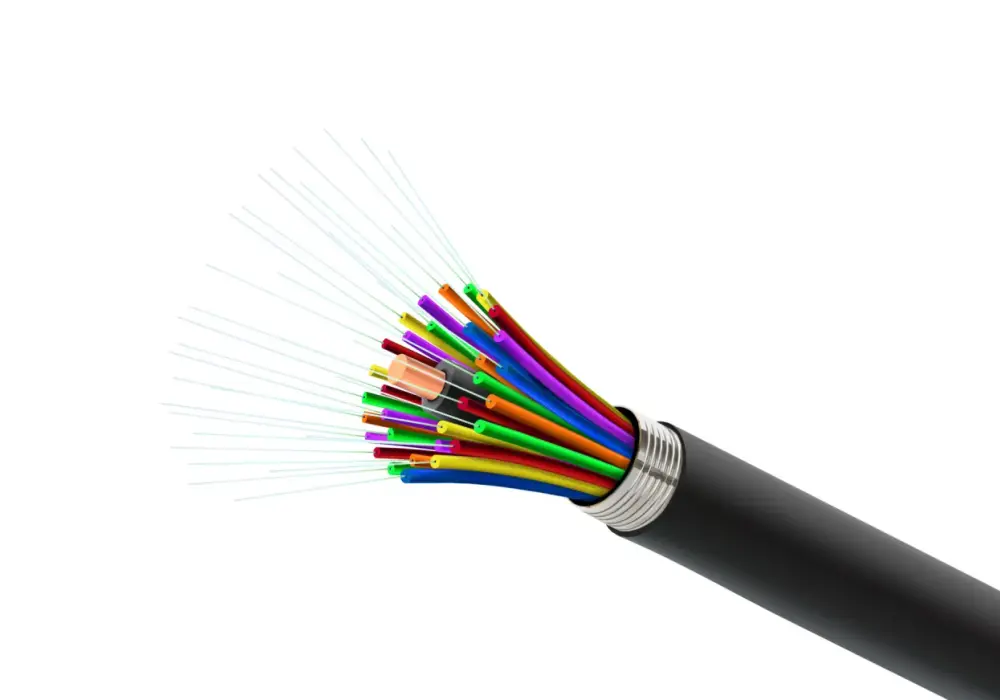

Ja najpierw patrzę na trzy rzeczy: kształt, grubość i to, czy przewód ma typowe dla światłowodu złącza. Zwykły kabel światłowodowy nie wygląda efektownie, bo jego zadaniem jest chronić bardzo delikatne włókno, a nie je eksponować. Dlatego z zewnątrz widzisz przede wszystkim jednolity płaszcz z tworzywa, zwykle gładki i dość równy, bez widocznych miedzianych żył w środku.
W praktyce taki przewód bywa cienki jak palec albo nawet wyraźnie cieńszy, jeśli mówimy o patchcordzie. Przy instalacji domowej możesz zobaczyć wersję płaską, okrągłą albo lekko spłaszczoną, bo producenci dopasowują formę do miejsca prowadzenia. Outdoor częściej ma czarną powłokę odporną na promieniowanie UV, a kabel do wnętrz bywa biały, kremowy, szary albo żółty. Kolor pomaga, ale nie przesądza o wszystkim.
Ważna rzecz: sam sygnał nie świeci w kablu tak, jak wielu osobom się wydaje. Światło biegnie wewnątrz włókna i zwykle nie jest widoczne gołym okiem. Jeśli widzisz światło, to najczęściej patrzysz już na końcówkę złącza, a nie na sam przewód. To prowadzi nas do tego, co światłowód ma ukryte pod płaszczem.
Co jest w środku i czemu nie widać tego od razu

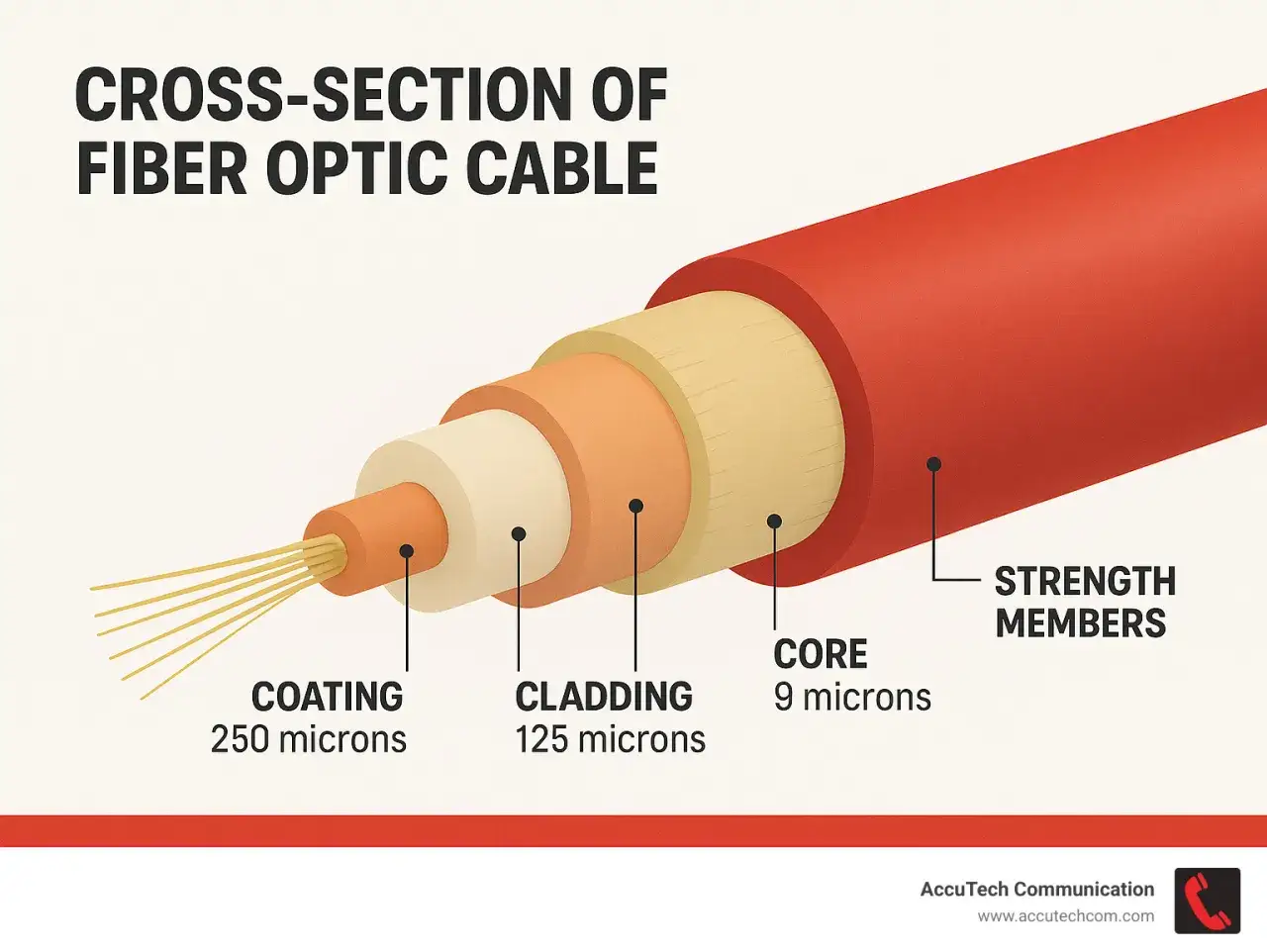

W środku nie ma jednego „magicznego” rdzenia, tylko kilka warstw zabezpieczających. Sama część optyczna składa się z rdzenia i płaszcza optycznego. Rdzeń to miejsce, którym płynie sygnał świetlny, a płaszcz optyczny utrzymuje światło wewnątrz włókna dzięki różnicy współczynników załamania. To brzmi technicznie, ale w praktyce oznacza tyle, że światłowód działa precyzyjnie i nie lubi przypadkowych uszkodzeń.
Typowe włókno ma zaledwie 125 µm średnicy z zewnątrz, a więc jest cieńsze niż ludzki włos po powiększeniu. Do tego dochodzi powłoka ochronna, która podnosi średnicę do około 250 µm. Dopiero potem wchodzi właściwy kabel: bufory, tuby, aramidowe włókna wzmacniające, czasem pręt FRP, czyli tworzywo wzmocnione włóknem szklanym, a na końcu zewnętrzny płaszcz. To właśnie te elementy sprawiają, że gotowy przewód wygląda solidnie, choć sam rdzeń jest bardzo delikatny.
Ta konstrukcja ma praktyczny sens. Kiedy kabel jest zginany zbyt ostro, ściskany albo szarpany, problem zwykle nie dotyczy tylko estetyki. Zaczynają się straty sygnału, spada jakość transmisji, a w skrajnych przypadkach włókno pęka. Dlatego w instalacjach światłowodowych ważny jest promień gięcia, czyli minimalny łagodny łuk, jaki kabel może bezpiecznie przyjąć. I właśnie z tego powodu niektóre wersje wyglądają masywniej niż inne.
Skoro już wiesz, co znajduje się w środku, łatwiej zrozumieć, dlaczego na rynku jest kilka wyraźnie różnych odmian przewodów optycznych.
Jak wyglądają najczęstsze odmiany
Nie każdy kabel optyczny wygląda tak samo, bo jego budowa zależy od tego, gdzie ma pracować. Ja zwykle dzielę je na cztery grupy: wewnętrzne, zewnętrzne, pancerne i napowietrzne. Poniższe zestawienie pomaga szybko ocenić, z czym masz do czynienia.
| Typ przewodu | Jak zwykle wygląda | Gdzie najczęściej go spotkasz | Co to oznacza w praktyce |
|---|---|---|---|
| Tight buffer | Cienki, elastyczny, często 2-3 mm | Wnętrza, patchcordy, krótkie połączenia | Łatwy do prowadzenia, ale mniej odporny na trudne warunki zewnętrzne |
| Loose tube | Grubszy, sztywniejszy, z widocznymi tubami wewnątrz | Zewnętrzne trasy kablowe, kanalizacja teletechniczna | Lepiej znosi wilgoć, naprężenia i długie odcinki |
| Armored | Najbardziej masywny, czasem z metalowym pancerzem lub oplotem | Miejsca narażone na uszkodzenia mechaniczne | Wyższa odporność kosztem mniejszej elastyczności |
| Figure-8 lub napowietrzny | Kabel z dołączonym elementem nośnym, czasem w kształcie ósemki | Przęsła między słupami, instalacje zewnętrzne | Może wisieć bez dodatkowej linki nośnej |
| Flat drop | Płaski, wąski profil | Doprowadzenie do domu lub mieszkania | Łatwo ukryć go przy elewacji albo w listwie |
Kolory też dają pewną wskazówkę, ale lubię ostrzegać przed zbyt dosłownym odczytywaniem barw. Żółty kabel często kojarzy się z jednomodowym OS2, pomarańczowy z wielomodowym starszego typu, aqua z nowszymi multimodami, a czarny z instalacją outdoor. Problem w tym, że producenci nie zawsze trzymają się jednej konwencji w każdych warunkach, więc kolor traktuję jako trop, nie dowód. Jeszcze jedna pułapka: barwa płaszcza kabla to co innego niż kolor samego złącza, bo zielone APC i niebieskie UPC opisują końcówkę, a nie cały przewód.
Właśnie dlatego sama obserwacja koloru nie wystarcza. Trzeba jeszcze odróżnić światłowód od innych popularnych kabli, które na pierwszy rzut oka potrafią wyglądać podobnie.
Jak odróżnić go od skrętki, koncentryka i przewodu zasilającego
Najczęstsza pomyłka dotyczy skrętki, czyli kabla ethernetowego. Skrętka zwykle ma w środku miedziane pary przewodów i kończy się wtykiem RJ45, który jest wyraźnie szerszy od światłowodowych złącz SC czy LC. Jeśli otworzysz taki przewód, zobaczysz metaliczne żyły, a nie szklaną strukturę. Światłowód natomiast nie przewodzi sygnału elektrycznego w samym włóknie, dlatego nie ma tam klasycznych par miedzi.
Koncentryk też bywa mylący, bo jest okrągły i często czarny albo biały. Różnica polega na budowie: koncentryk ma jeden centralny przewodnik, izolację i ekran metaliczny, a światłowód ma włókno optyczne w wielu warstwach ochronnych. Z kolei przewód zasilający zwykle jest cięższy, bardziej „kablowy” w dotyku i wyraźnie grubszy przy tej samej długości. W instalacji domowej łatwo to wyczuć już po wadze i sztywności.
Jeśli chcesz rozpoznać światłowód bez rozbierania, zwracam uwagę na kilka sygnałów:
- na kablu mogą być nadruki typu OS2, OM3, OM4 albo OM5,
- końcówki są zwykle małe i precyzyjne, często z osłoną przeciwkurzową,
- przewód jest lekki, a mimo to nie powinien być zaginany pod ostrym kątem,
- w środku nie zobaczysz miedzianych żył, tylko bardzo cienkie włókna w powłokach ochronnych.
Gdy te cechy zaczynają się zgadzać, masz już dużą pewność, że patrzysz na światłowód, a nie na inny rodzaj przewodu. Zostaje jeszcze praktyczny etap, czyli wybór właściwej wersji do konkretnego miejsca.
Na co zwracać uwagę przed zakupem albo montażem
Przy wyborze nie patrzę wyłącznie na to, czy kabel „wygląda solidnie”. Zawsze sprawdzam środowisko pracy, bo inny przewód ma sens w mieszkaniu, a inny na elewacji lub w kanalizacji teletechnicznej. W pomieszczeniach często lepiej sprawdza się kabel z płaszczem LSZH, czyli materiałem o niskiej emisji dymu i bezhalogenowym. Na zewnątrz większe znaczenie ma PE, czyli polietylen odporny na warunki atmosferyczne i promieniowanie UV.
Drugie pytanie brzmi: ile włókien naprawdę potrzebujesz. Do prostych połączeń wystarczy pojedynczy patchcord, ale w instalacjach budynkowych i operatorskich liczba włókien szybko rośnie. Ja zawsze patrzę też na rodzaj włókna: jednomodowe nadaje się do większych odległości, a wielomodowe częściej trafia do krótszych odcinków wewnątrz budynków. Sam wygląd przewodu tego nie zdradzi, dlatego opis techniczny jest tu ważniejszy niż barwa płaszcza.
Przy montażu liczy się także odporność mechaniczna. Jeśli kabel ma iść w miejscu narażonym na przypadkowe uderzenia, warto rozważyć wersję z dodatkowym pancerzem albo mocniejszym elementem wzmacniającym. Jeśli ma być prowadzony przy ścianie, listwie albo w małej przestrzeni, lepiej sprawdza się cieńszy i bardziej elastyczny wariant. Najczęstszy błąd to wybór przewodu tylko „na oko”, bez sprawdzenia środowiska, promienia gięcia i typu zakończenia.
Ja zawsze robię jeszcze jedną rzecz: porównuję przewód z miejscem instalacji, zanim cokolwiek zamówię. To oszczędza więcej czasu niż szukanie „najmocniejszego” kabla na ślepo. I właśnie dlatego sam wygląd warto umieć odczytać poprawnie, ale nie przeceniać go bardziej niż dokumentacji technicznej.
Co z wyglądu da się wyczytać naprawdę, a czego łatwo przecenić
Wygląd światłowodu daje bardzo dużo podpowiedzi, ale nie mówi wszystkiego. Po kolorze, grubości, elastyczności i rodzaju złącz można w przybliżeniu określić, czy przewód jest domowy, outdoorowy, pancerny albo napowietrzny. Nie da się jednak ocenić z samego oglądu, jaką ma dokładnie klasę tłumienia, jakiej jest kategorii optycznej czy jak zachowa się na dłuższym odcinku. Do tego potrzebny jest opis producenta i kontekst instalacji.
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: patrz na wygląd, ale decyzję opieraj na budowie i zastosowaniu. Kolor bywa pomocny, średnica wiele sugeruje, a rodzaj płaszcza mówi sporo o miejscu montażu. Jednak dopiero połączenie tych cech z informacją o włóknie, złączach i odporności mechanicznej daje pełny obraz. W codziennej pracy to właśnie taki zestaw tropów pozwala szybko odróżnić dobry przewód od źle dobranego.
Jeśli zapamiętasz tylko trzy rzeczy, niech będą to: cienkie włókno wewnątrz, warstwy ochronne na zewnątrz i duża ostrożność przy zgięciach. Reszta to już konkretna wersja kabla dopasowana do miejsca, w którym ma pracować.
