Poprawne podłączenie wtyczki siłowej sprowadza się nie tylko do przykręcenia kilku żył. Trzeba dobrać właściwy typ osprzętu, rozpoznać oznaczenia zacisków, zadbać o odciążenie kabla i sprawdzić, czy całość pasuje do konkretnego gniazda oraz obciążenia. Poniżej rozkładam temat na praktyczne kroki: od wyboru wersji 16 A albo 32 A, przez układ styków, aż po błędy, które najczęściej kończą się grzaniem złącza albo awarią urządzenia.
Najkrócej: liczy się zgodność standardu, oznaczeń i przewodu, a nie sam montaż „na oko”
- Najpierw sprawdź, czy potrzebujesz wersji 2P+E, 3P+E czy 3P+N+E.
- Dobierz prąd znamionowy do obciążenia: najczęściej 16 A albo 32 A.
- Nie opieraj się wyłącznie na kolorze obudowy albo kolorach żył.
- PE podłączaj zgodnie ze schematem producenta i dopiero potem pozostałe żyły.
- Po montażu koniecznie dociśnij dławik, sprawdź luz przewodu i wykonaj test działania.
Co trzeba ustalić, zanim ruszysz z montażem
Ja zawsze zaczynam od trzech rzeczy: prądu znamionowego, liczby biegunów i warunków pracy. W praktyce oznacza to, że innej wtyczki potrzebuje lekki odbiornik jednofazowy, a innej maszyna trójfazowa z elektroniką sterującą. W standardzie IEC 60309 osprzęt jest celowo niezamienny, więc nie da się sensownie „dopasować” niewłaściwej wtyczki do przypadkowego gniazda. To właśnie ta cecha podnosi bezpieczeństwo, ale wymaga świadomego wyboru.
Jeżeli patrzysz na wtyczkę siłową tylko przez pryzmat „czy pasuje”, łatwo przeoczyć, że liczy się też obciążenie instalacji. Dla orientacji przyjmuję zwykle takie wartości:
| Zasilanie | Typowe zastosowanie | Orientacyjna moc |
|---|---|---|
| 230 V, 1 faza, 16 A | Lżejsze urządzenia mobilne | Około 3,7 kW |
| 400 V, 3 fazy, 16 A | Maszyny, kompresory, mniejsze napędy | Około 11 kW |
| 230 V, 1 faza, 32 A | Mocniejsze odbiorniki jednofazowe | Około 7,4 kW |
| 400 V, 3 fazy, 32 A | Cięższe odbiorniki trójfazowe | Około 22 kW |
To są wartości orientacyjne, liczone z napięcia znamionowego. W realnej instalacji znaczenie mają jeszcze długość przewodu, sposób ułożenia, zabezpieczenie i charakter odbiornika. Gdy mam już właściwą wersję osprzętu, przechodzę do oznaczeń zacisków i układu styków, bo tam zaczynają się najczęstsze pomyłki.

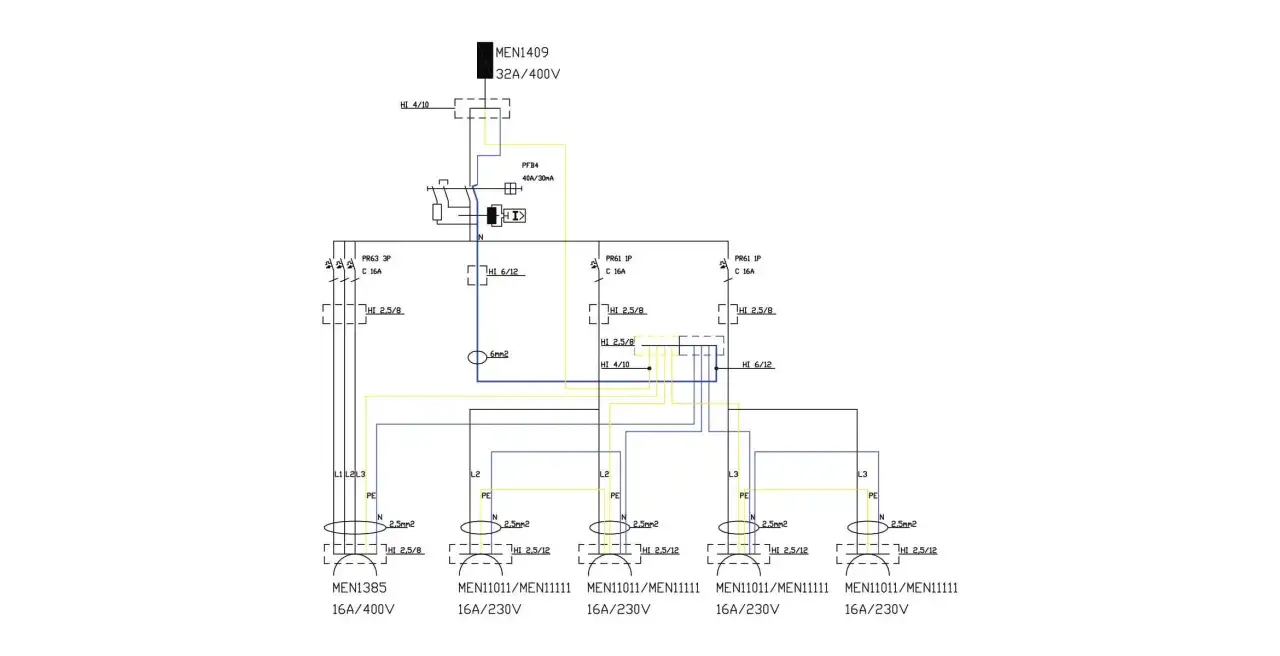

Jak rozpoznać zaciski i układ styków
Wtyczki przemysłowe są opisane bardziej precyzyjnie niż domowe złącza. PE oznacza przewód ochronny, N neutralny, a L1, L2, L3 to trzy fazy. W dokumentacji ABB standard IEC 60309 jest opisywany jako system, w którym nie miesza się urządzeń o różnych napięciach, liczbie biegunów i pozycjach klucza. To ważne, bo chroni przed przypadkowym połączeniem niepasujących elementów.
Najczęściej spotkasz trzy warianty:
- 2P+E - dla odbiorników jednofazowych 230 V, gdzie potrzebujesz fazy i ochronnego.
- 3P+E - dla urządzeń trójfazowych bez przewodu neutralnego, zwykle napędów i prostszych maszyn.
- 3P+N+E - dla maszyn trójfazowych, które oprócz faz potrzebują także neutralnego, na przykład z elektroniką sterującą.
W praktyce kolor obudowy pomaga, ale nie zastępuje sprawdzenia danych znamionowych. Legrand w swojej wtyczce P17 Pro 63 A 3P+N+E podaje na przykład czerwone oznaczenie dla 380-415 V, zaciski śrubowe, IP67 i pozycję klucza 6 h. To dobry przykład, bo pokazuje trzy rzeczy naraz: napięcie, konstrukcję i poziom ochrony. Z takich danych naprawdę warto korzystać, zamiast zgadywać na podstawie samej obudowy.
Jeśli chcesz szybko ocenić, czy masz właściwy model, patrz najpierw na tabliczkę znamionową, a dopiero potem na sam korpus. To ogranicza ryzyko pomyłki, zwłaszcza gdy na stanowisku leży kilka podobnych złączy. Następny krok to już sam montaż, ale tu ważniejsza od pośpiechu jest kolejność działań.
Podłączenie krok po kroku bez zgadywania
Przy pracy z osprzętem siłowym trzymam jedną zasadę: najpierw bezpieczeństwo, potem kolejność żył. Nie ma sensu zaczynać od śrubek, jeśli przewód nie jest odłączony i zabezpieczony przed przypadkowym załączeniem. Wtyczka ma być składana na zimno, na odłączonym obwodzie i zgodnie z instrukcją konkretnego producenta.
- Odłącz zasilanie i upewnij się, że obwód nie może zostać przypadkowo włączony.
- Rozkręć obudowę wtyczki i przeprowadź kabel przez dławik lub odciążenie przewodu.
- Dobierz długość odizolowania tak, aby żyły wchodziły pewnie do zacisków, ale nie były nadmiernie odsłonięte.
- Podłącz przewód ochronny PE zgodnie z oznaczeniem na wkładce.
- Następnie podłącz N, jeśli model go przewiduje, a potem fazy L1, L2 i L3.
- Dokręć zaciski z wyczuciem i sprawdź, czy żadna linka nie wystaje poza punkt mocowania.
- Zaciśnij dławik tak, aby kabel nie pracował na samych zaciskach.
- Zamknij obudowę i sprawdź, czy nie ma luzów, skręcenia przewodu ani ściśniętej izolacji.
To brzmi prosto, ale w praktyce właśnie na końcówkach ludzie najczęściej tracą jakość połączenia. Jeśli żyła jest zbyt krótko odizolowana, kontakt bywa niepełny. Jeśli jest zbyt długo, rośnie ryzyko zwarcia i grzania. Jeśli dławik nie trzyma kabla, wszystko pracuje mechanicznie i z czasem się luzuje. Gdy montaż jest już zamknięty, zostaje druga połowa roboty: wyłapanie błędów, zanim zrobią szkody.
Najczęstsze błędy, które wychodzą dopiero po uruchomieniu
Najbardziej kosztowne pomyłki są zwykle banalne. Wtyczka jest złożona, urządzenie startuje, a po kilkunastu minutach pojawia się ciepło, zapach izolacji albo niestabilna praca. Z mojego doświadczenia wynika, że źródło problemu najczęściej siedzi w jednym z poniższych punktów:
- Źle dobrana liczba biegunów - urządzenie potrzebuje N, a dostaje tylko trzy fazy i PE.
- Za mały przekrój przewodu - kabel grzeje się, mimo że sama wtyczka wygląda poprawnie.
- Luźny zacisk - połączenie robi się niestabilne i zaczyna iskrzyć pod obciążeniem.
- Brak odciążenia kabla - żyły przenoszą naprężenia mechaniczne, zamiast robić to obudowa.
- Pomylenie N z PE - to błąd, którego nie wolno traktować jako drobnej korekty.
- Zlekceważenie kolejności faz - przy silnikach trójfazowych zmienia to kierunek obrotów.
Warto też uważać na przejściówki. Jeśli instalacja wymaga ograniczenia prądu, adapter nie rozwiązuje problemu sam z siebie. Daje tylko mechaniczne połączenie, a nie magiczne zwiększenie bezpieczeństwa. Jeśli po uruchomieniu wtyczka albo gniazdo robią się wyraźnie gorące, to znak, że trzeba wrócić do doboru przekroju, zacisków i obciążenia. Stąd już krótka droga do pytania, kiedy lepiej odpuścić samodzielny montaż.
Kiedy lepiej oddać to elektrykowi
Nie każdą wtyczkę siłową opłaca się montować samemu. Jeśli w grę wchodzi 32 A, stara instalacja, uszkodzona izolacja, brak czytelnego schematu albo urządzenie, które kosztuje więcej niż sam osprzęt, wolę postawić granicę i zlecić to komuś z uprawnieniami. To nie jest przesada. Przy tych mocach błąd w połączeniu potrafi skończyć się spaleniem złącza, uszkodzeniem silnika albo wybiciem zabezpieczeń w najmniej odpowiednim momencie.
W praktyce szczególnie ostrożny byłbym w czterech sytuacjach: gdy przewód ma widoczne spłaszczenia lub pęknięcia, gdy nie masz pewności co do układu L1/L2/L3/N/PE, gdy urządzenie wymaga zmiany kierunku obrotów, oraz gdy osprzęt pracuje na zewnątrz i musi zachować szczelność IP44 albo IP67. ABB zwraca uwagę, że właśnie ochrona IP i niezamienność standardu są jednym z filarów bezpieczeństwa w osprzęcie przemysłowym. To dobre przypomnienie, że tu nie chodzi o estetykę montażu, tylko o realną odporność całego połączenia.
Jeżeli po przeczytaniu tego nadal masz wątpliwość, czy dana wtyczka ma być 4-biegunowa czy 5-biegunowa, nie zgaduj. Najpierw sprawdź dokumentację urządzenia i oznaczenia gniazda. W przypadku osprzętu siłowego jedna poprawna decyzja oszczędza więcej czasu niż trzy poprawki po ciemku.
Co jeszcze sprawdzić po złożeniu, żeby instalacja była bezpieczna
Po złożeniu nie kończę pracy od razu. Najpierw sprawdzam, czy kabel nie wysuwa się z dławika, czy obudowa zamyka się bez naprężeń i czy żaden styk nie ma śladu przegrzania. Potem wykonuję krótki test pod obciążeniem, ale bez przeciągania urządzenia na siłę. Jeśli po 10-15 minutach pracy obudowa robi się wyraźnie gorąca, to nie jest drobiazg do zignorowania.
Przy pierwszym uruchomieniu patrzę też na zachowanie odbiornika. Silnik trójfazowy powinien pracować w prawidłowym kierunku, a urządzenie nie może wyraźnie pulsować, przerywać ani wydawać nietypowego dźwięku. Dla porządku warto opisać przewód lub samą wtyczkę, jeśli w warsztacie używa się kilku podobnych zestawów. Taki prosty opis często oszczędza pomyłek po kilku miesiącach, kiedy nikt już nie pamięta, który kabel zasilał które urządzenie.
W skrócie: dobrze złożona wtyczka siłowa to nie tylko zgodność styków, ale też poprawny dobór standardu, pewny zacisk, dławik trzymający przewód i sensowny test po uruchomieniu. Jeśli coś grzeje się, iskrzy albo nie zgadza się z dokumentacją urządzenia, nie poprawiaj tego metodą prób i błędów - wróć do schematu albo oddaj temat elektrykowi.
