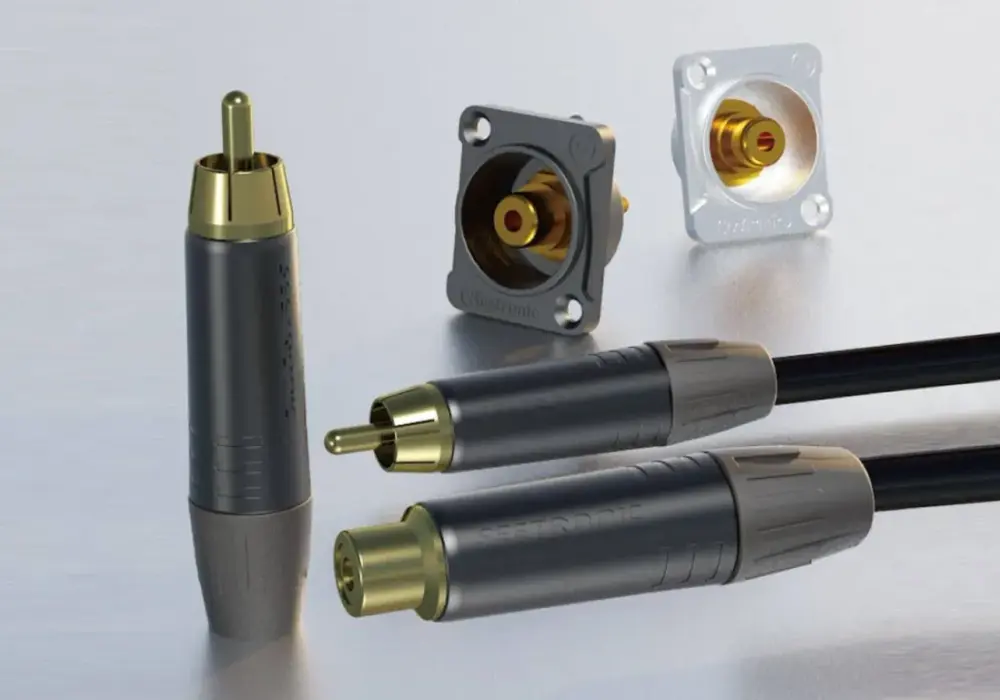

Dobry kabel RCA nie powstaje z przypadku: liczy się właściwy przewód, poprawne lutowanie, odciążenie mechaniczne i dobór złączy do konkretnego zastosowania. Poniżej pokazuję, jak zrobić kabel RCA w praktyce, czym różni się wersja analogowa od cyfrowej, jakie błędy najczęściej psują dźwięk i kiedy lepiej kupić gotowy przewód zamiast składać go samemu.
Najkrócej rzecz biorąc, liczy się poprawny przewód, ekran i solidne lutowanie
- Jeden tor RCA przenosi jeden kanał, więc stereo wymaga dwóch identycznych przewodów albo gotowej pary.
- Do zwykłego audio najlepiej sprawdza się elastyczny kabel koncentryczny z dobrym ekranem.
- Do cyfrowego S/PDIF wybieraj przewód 75 Ω, bo tam impedancja ma znaczenie praktyczne.
- Wtyk RCA ma prosty układ: środek to sygnał, obudowa i oplot to masa lub ekran.
- Największe różnice robią detale: krótki nieekranowany odcinek, czysty lut i odciążenie kabla.
- Przy sensownych częściach DIY zwykle zamyka się w kilkudziesięciu złotych za komplet stereo.
Jakie części wybrać, żeby nie poprawiać kabla po tygodniu
Ja zawsze zaczynam od zastosowania, bo od niego zależy wszystko inne. Innego przewodu użyję do prostego interkonektu między DAC-em a wzmacniaczem, a innego do cyfrowego S/PDIF albo krótkiego połączenia przy gramofonie.
| Zastosowanie | Co wybrać | Czego pilnować |
|---|---|---|
| Analogowy interkonekt stereo | Elastyczny kabel koncentryczny, najlepiej o niskiej pojemności | Dwa identyczne tory L/R i możliwie krótki nieekranowany odcinek |
| Subwoofer lub LFE | Dobry kabel ekranowany, raczej z solidniejszym płaszczem | Odciążenie mechaniczne, bo taki przewód często się rusza |
| Cyfrowy S/PDIF | Kabel koncentryczny 75 Ω | Nie zastępuj go przypadkowym przewodem audio |
| Gramofon lub phono | Bardzo dobrze ekranowany kabel o niskiej pojemności | Im krócej, tym lepiej, bo sygnał jest delikatny |
W praktyce nie oszczędzam na wtykach. Dwa porządne złącza RCA i metr przyzwoitego kabla zwykle pozwalają złożyć sensowny komplet stereo za około 30-60 zł, jeśli mówimy o rozsądnych częściach z segmentu średniego. Wersje premium potrafią dojść do 80-150 zł, ale sam wyższy koszt nie poprawi dźwięku, jeśli kabel będzie źle zlutowany albo źle poprowadzony.
Najważniejsza zasada jest prosta: RCA to połączenie niesymetryczne, więc środek niesie sygnał, a ekran wraca jako masa i osłona. Jeśli to dobrze rozumiesz, cały projekt robi się dużo prostszy, bo od razu wiadomo, gdzie prowadzić żyłę, a gdzie oplot.
Gdy już wiesz, co kupić, przejście do lutowania jest prostsze niż się wydaje. Zostaje tylko dobra kolejność prac i trochę cierpliwości przy samym złączu.
Jak zlutować przewód RCA krok po kroku
Na gotowym schemacie wszystko wygląda banalnie, ale kolejność ma znaczenie. Jeśli elementy nie trafią na kabel przed lutowaniem, zostaje rozbieranie i zaczynanie od nowa, a to najbardziej irytujący błąd przy takim projekcie.

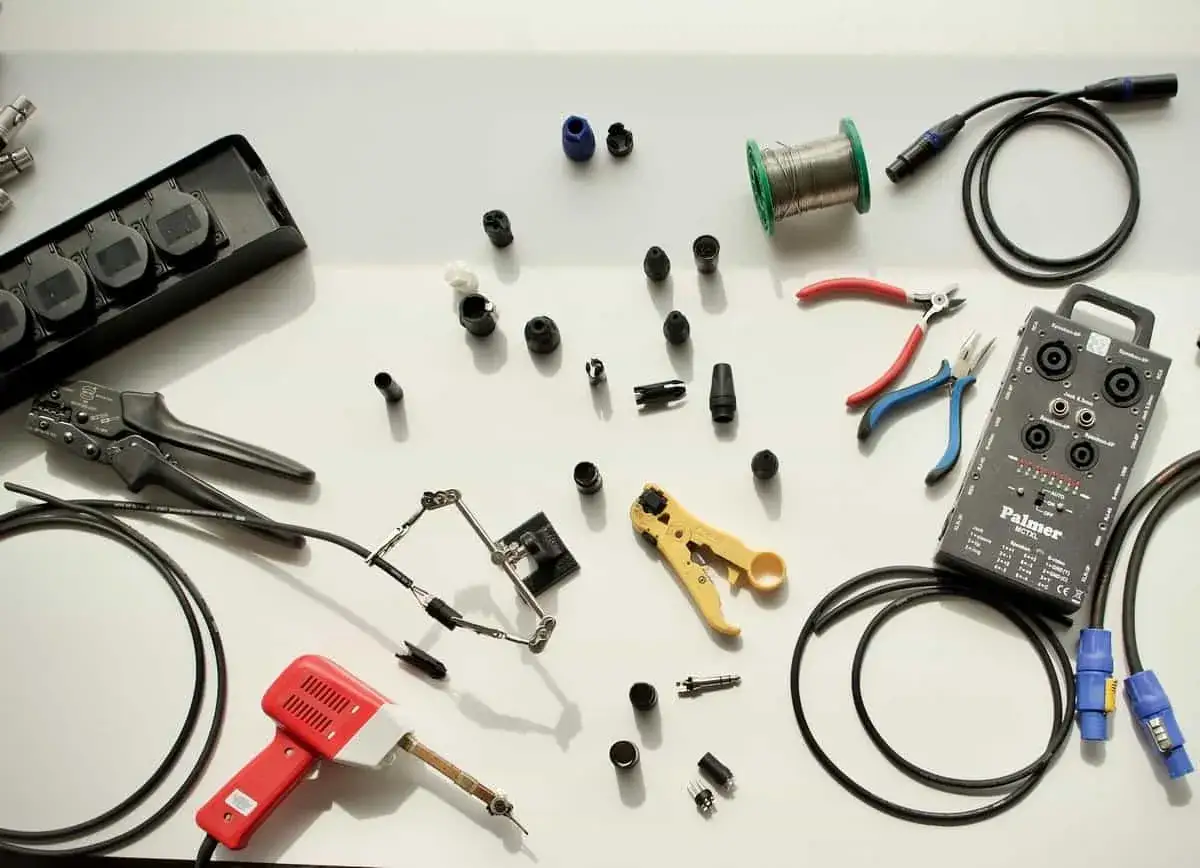

- Lutownica lub stacja lutownicza.
- Cyna z topnikiem.
- Ściągacz izolacji albo ostry nożyk.
- Obcinaczki do przewodów.
- Koszulka termokurczliwa.
- Multimetr do testu ciągłości.
- Małe imadło, trzecia ręka albo coś, co utrzyma wtyk w stabilnej pozycji.
Przygotuj przewód i wtyki
Najpierw nasuwam na kabel wszystkie elementy obudowy wtyku. Brzmi banalnie, ale to właśnie tutaj najczęściej ktoś wpada w pułapkę i po zakończonym lutowaniu orientuje się, że nie da się już zamknąć złącza. Przy typowych wtykach zdejmuję około 10-15 mm płaszcza zewnętrznego, a gołą żyłę sygnałową zostawiam bardzo krótką, zwykle 3-4 mm.
Ekran skręcam w jeden, zwarty przewodnik. Nie zostawiam luźnych włókien oplotu, bo jeden wystający drucik potrafi zrobić zwarcie dopiero po złożeniu obudowy. Jeśli kabel ma miękki, drobny oplot, pocynowanie bardzo ułatwia dalszą pracę.
Przylutuj sygnał i ekran
Żyłę sygnałową lutuję do środkowego pinu, a ekran do zewnętrznego styku albo masy wtyku. Lut ma być krótki i czysty, bez dużej, ciężkiej „kropli”, która potem pęka przy ruchu kabla. Ja wolę trzymać grot tylko tyle czasu, ile trzeba, zwykle kilka sekund na punkt.
Jeśli wtyk ma zacisk odciążający, warto go wykorzystać. Odciążenie mechaniczne przejmuje siłę ciągnięcia kabla, więc lut nie pracuje jak zawias i nie pęka po kilku tygodniach używania. To detal, który robi większą różnicę niż wiele osób zakłada.
Przeczytaj również: Jak podłączyć pada Xbox 360 do PC kablem - proste kroki i porady
Zamknij wtyk i sprawdź połączenie
Po lutowaniu zakładam koszulkę termokurczliwą tam, gdzie przewód może dotykać obudowy, a dopiero potem składam całość. Jeśli kabel ma być używany w stereo, od razu oznaczam lewy i prawy kanał, bo później oszczędza to czasu przy podłączaniu sprzętu.
| Test | Oczekiwany wynik |
|---|---|
| Środkowy pin do środkowego pinu | Ciągłość, najlepiej blisko 0 Ω |
| Ekran do ekranu | Ciągłość, najlepiej blisko 0 Ω |
| Środek do ekranu | Brak zwarcia |
| Poruszanie kablem | Brak trzasków i zaników |
Jeśli miernik pokazuje przejście między środkowym pinem a ekranem, kabel nie powinien trafić do instalacji. To już nie jest drobna niedokładność, tylko błąd, który potrafi uciszyć cały tor albo wywołać trzaski przy każdym ruchu wtyku.
Gdy złącze przechodzi test, najtrudniejsza część jest za tobą. Zostają już tylko typowe błędy, które w praktyce psują nawet dobrze zaprojektowany przewód.
Najczęstsze błędy, które psują sygnał mimo poprawnego schematu
Wiele osób zakłada, że jeśli przewód jest „dobrze przylutowany”, to reszta nie ma znaczenia. W praktyce najwięcej problemów wynika nie z samego schematu, tylko z detali mechanicznych i zbyt dużej pewności siebie przy pierwszym montażu.
| Objaw | Najczęstsza przyczyna | Szybka poprawka |
|---|---|---|
| Brum lub wyraźny szum | Słaby ekran, długi nieekranowany odcinek albo kabel prowadzony obok zasilania | Przelutuj ekran i skróć odsłonięty fragment żyły |
| Cichy albo martwy jeden kanał | Zimny lut na środkowym pinie | Oczyść punkt i przylutuj go ponownie |
| Trzaski przy ruszaniu przewodem | Brak odciążenia mechanicznego | Dodaj zacisk lub lepsze spasowanie obudowy |
| Zrywanie sygnału cyfrowego | Przypadkowy przewód zamiast kabla 75 Ω | Wymień kabel na właściwy koncentryk 75 Ω |
Drugim klasycznym błędem jest zbyt mocne grzanie. Jeśli przegrzejesz izolację, dielektryk wokół żyły zaczyna się deformować, a potem przewód już nie trzyma równo. Nie zawsze widać to gołym okiem, ale słychać to później jako niestabilność albo delikatne przerywanie.
Ja trzymam się prostej zasady: im krótszy odsłonięty odcinek i im lepsze odciążenie, tym mniej problemów po montażu. W RCA nie ma tu żadnej magii, tylko porządne rzemiosło i konsekwencja. To prowadzi do pytania, kiedy taki projekt ma sens, a kiedy szkoda czasu.
Kiedy lepiej zbudować kabel samemu, a kiedy kupić gotowy
DIY ma sens wtedy, gdy chcesz konkretnej długości, lepszego przewodu niż w tanim sklepowym kablu albo po prostu lubisz mieć pełną kontrolę nad jakością połączenia. Ma też sens wtedy, gdy kabel będzie pracował w ciasnym racku, przy nietypowym sprzęcie albo w miejscu, gdzie gotowe rozwiązania są po prostu za krótkie lub za długie.
Gotowy przewód wygrywa szybkością. Jeśli potrzebujesz zwykłego kabla na już, nie masz lutownicy albo chcesz tylko podmienić uszkodzony interkonekt, to kupno ma więcej sensu niż jednorazowa zabawa z częściami. Pierwszy własnoręcznie zrobiony kabel zwykle zajmuje 20-40 minut, a kolejne powstają już szybciej.
- Rób sam, gdy potrzebujesz niestandardowej długości.
- Rób sam, gdy zależy ci na lepszych wtykach i łatwym serwisie.
- Kup gotowy, gdy liczy się czas i prostota.
- Kup gotowy, gdy nie masz pewności co do lutowania i testu ciągłości.
W praktyce najlepszy kompromis to często prosty kabel DIY z porządnym przewodem i solidnymi wtykami, bez przepłacania za marketing. Jeżeli sprzęt działa w normalnym domowym torze audio, najwięcej daje dobre ekranowanie i poprawne połączenie, a nie egzotyczne dodatki. Z tym zostaje już tylko ostatnia kontrola przed pierwszym podłączeniem.
Co sprawdzam przed pierwszym podłączeniem
Przed wpięciem kabla do sprzętu zawsze robię krótki przegląd. To zajmuje minutę, a potrafi oszczędzić uszkodzonego lutu, szumu w torze albo bezsensownego szukania problemu w samym urządzeniu.
- Sprawdzam, czy lewy i prawy kanał są poprawnie oznaczone.
- Patrzę, czy obudowa wtyku domyka się bez naprężania przewodu.
- Kontroluję, czy nie ma zwarcia między środkiem a ekranem.
- Upewniam się, że kabel nie biegnie długim odcinkiem równolegle do zasilania.
- Oceniam, czy wtyki siedzą pewnie i nie wypadają z gniazd pod własnym ciężarem.
Jeśli miałbym zacząć od jednego zestawu, wybrałbym elastyczny kabel koncentryczny, dwa solidne wtyki, koszulkę termokurczliwą i multimetr. To wystarczy, żeby zrobić przewód, który działa od razu, nie brumi i da się później normalnie serwisować.
