Dobór przewodu nie zaczyna się od „na oko”, tylko od tego, ile prądu naprawdę popłynie, jak długa jest trasa i w jakich warunkach kabel będzie pracował. To praktyczny poradnik, który pokazuje, jak obliczyć przekrój kabla do mocy bez zgadywania i bez przewymiarowania, a przy okazji wyjaśnia spadek napięcia, obciążalność i najczęstsze błędy.
Najpierw przelicz moc na prąd, potem sprawdź długość i warunki ułożenia kabla
- Moc sama nie wystarcza. Do doboru przekroju potrzebujesz też napięcia, współczynnika mocy i długości trasy.
- W obwodzie 230 V zwykle liczę prąd ze wzoru I = P / (U × cosφ), a w 400 V z I = P / (√3 × U × cosφ).
- Przekrój kabla musi spełnić dwa warunki naraz: nie może się przegrzewać i nie może powodować zbyt dużego spadku napięcia.
- W praktyce domowej najczęściej wracają przekroje 1,5 mm², 2,5 mm², 4 mm² i 6 mm², ale długość oraz sposób montażu często zmieniają decyzję o jeden stopień.
- Aluminium zwykle wymaga większego przekroju niż miedź przy tym samym obciążeniu.
Od mocy do prądu, bo to od niego wszystko się zaczyna
Ja zawsze zaczynam od prądu, nie od samego kabla. To ważne, bo ta sama moc może oznaczać zupełnie inny wynik w instalacji jednofazowej i trójfazowej. Dla odbiornika rezystancyjnego, jak czajnik albo grzałka, sprawa jest prosta, ale przy silnikach, pompach czy elektronice trzeba już uwzględnić cosφ, czyli współczynnik mocy. To właśnie on mówi, jaka część pobieranej energii pracuje użytecznie, a jaka „krąży” w instalacji.
| Układ | Wzór orientacyjny | Kiedy go używam |
|---|---|---|
| 1 faza 230 V | I = P / (U × cosφ × η) | Czajniki, grzałki, gniazda, większość odbiorników domowych |
| 3 fazy 400 V | I = P / (√3 × U × cosφ × η) | Płyty, silniki, pompy, ładowarki EV, większe urządzenia warsztatowe |
W praktyce dla prostych obciążeń grzejnych można przyjąć cosφ bliski 1, a sprawność η pominąć. Jeśli jednak urządzenie ma silnik, falownik albo zasilacz impulsowy, lepiej oprzeć się na danych producenta niż na samym „watowym” opisie z etykiety. Przykładowo: 3 kW przy 230 V to około 13 A, a 11 kW przy 400 V to około 16 A na fazę. Sama moc niczego więc nie zamyka. Dopiero prąd pokazuje, w jakiej strefie pracuje kabel i czy potrzebny będzie większy przekrój.
Gdy ten etap jest policzony, dopiero ma sens przejście do praktycznego doboru przekroju i sprawdzenia, czy przewód rzeczywiście wytrzyma taki pobór bez nadmiernych strat.
Jak policzyć przekrój kabla krok po kroku
W realnej instalacji nie wybiera się przekroju z jednego wzoru. Trzeba przejść przez kilka filtrów, bo kabel ma jednocześnie przenosić prąd, nie grzać się nadmiernie i nie robić zbyt dużego spadku napięcia. Najprostszy, rozsądny tok pracy wygląda tak:
- Spisz moc urządzenia i sprawdź, czy pracuje na 230 V czy 400 V.
- Przelicz moc na prąd ze wzoru dla jednofazy albo trójfazowego układu.
- Dobierz przekrój z zapasem obciążalności dla sposobu ułożenia kabla.
- Sprawdź spadek napięcia, zwłaszcza gdy trasa ma kilkanaście metrów lub więcej.
- Dopasuj zabezpieczenie tak, żeby chroniło przewód, a nie tylko urządzenie.
- Jeśli wynik jest na granicy, wybierz następny standardowy przekrój.
Przeczytaj również: Kabel 5x6 ile kW? Sprawdź moc i zastosowanie tego kabla elektrycznego

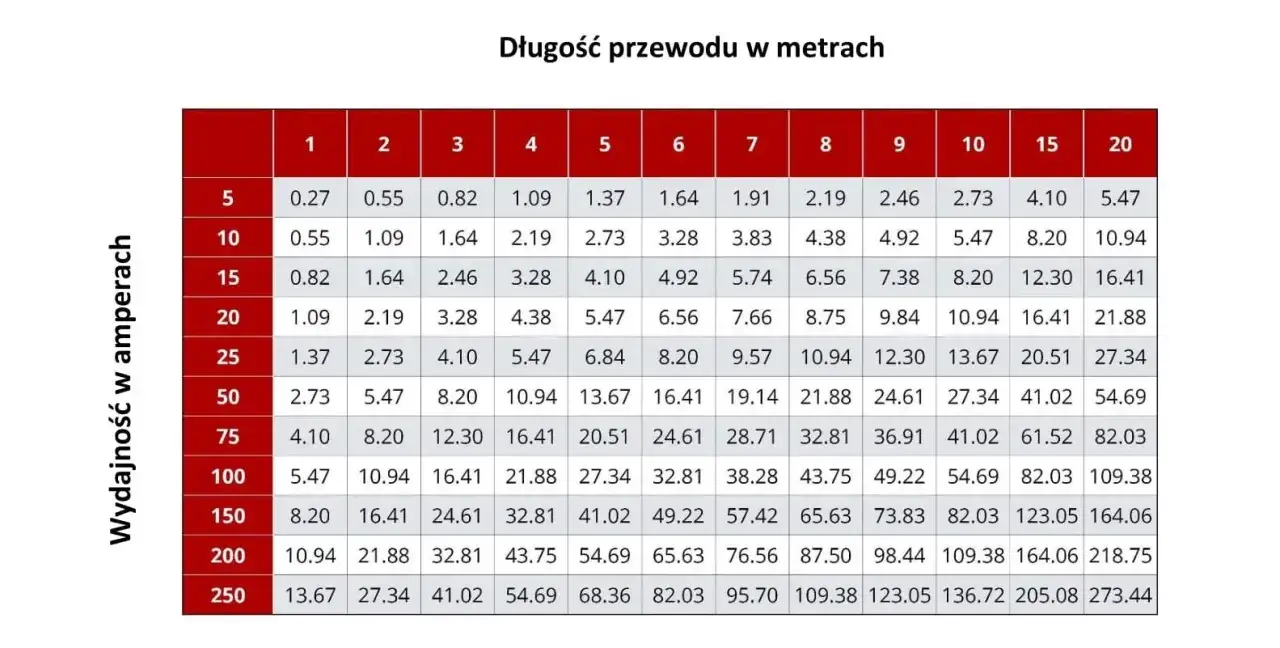

Szybki wzór na kontrolę spadku napięcia
Do wstępnego sprawdzenia wystarcza prosty skrót. Dla miedzi w obwodzie jednofazowym można przyjąć:
S ≈ (2 × L × I × 0,0225) / ΔU
gdzie S to przekrój w mm², L długość trasy w jedną stronę, I prąd w amperach, a ΔU dopuszczalny spadek napięcia w woltach. Dla trójfazowego układu wzór ma zamiast 2 współczynnik √3. Jeżeli chcesz policzyć to po instalatorsku, zwykle przyjmuje się, że obwody oświetleniowe trzyma się około 3%, a pozostałe obwody około 5% spadku. To nie jest sztuka dla sztuki: przy długim kablu nawet poprawny prądowo przewód może okazać się zbyt „miękki” napięciowo.
Przykład jest prosty. Jeśli masz obwód 230 V, obciążenie 13 A i trasę 20 m, to sam wzór podpowie około 1,7 mm². W praktyce nie wybiera się jednak przekroju „na styk”, tylko następny standard, czyli 2,5 mm². I właśnie dlatego obliczenie przekroju nie polega na jednej liczbie, lecz na rozsądnym doborze po kilku kontrolach. Następny krok to sprawdzenie, co najbardziej potrafi przesunąć wynik w górę.
Co najbardziej zmienia wynik obliczeń
W teorii wszystko wygląda czysto, ale w praktyce te same ampery mogą wymagać różnych kabli. Największą różnicę robią długość trasy, temperatura i sposób ułożenia. Ja najczęściej widzę błędy wtedy, gdy ktoś zakłada, że kabel schowany w ścianie zachowuje się tak samo jak przewód prowadzony swobodnie w powietrzu. To nie działa w ten sposób.
| Czynnik | Co robi z doborem | Praktyczny skutek |
|---|---|---|
| Długość trasy | Zwiększa opór przewodu | Im dłużej, tym częściej trzeba zwiększyć przekrój |
| Sposób ułożenia | Wpływa na odprowadzanie ciepła | Kabel w izolacji lub rurce zwykle ma gorsze warunki niż w powietrzu |
| Temperatura otoczenia | Obniża obciążalność | Gorące pomieszczenie lub strych potrafią wymusić większy przekrój |
| Grupowanie kabli | Kable grzeją się wzajemnie | W wiązce trzeba liczyć się z korektą, często o jeden poziom w górę |
| Materiał żyły | Aluminium ma większą rezystywność niż miedź | Przy Al zwykle wybiera się większy przekrój |
| Rodzaj odbiornika | Zmienia charakter pracy | Silnik, grzałka i elektronika nie obciążają kabla tak samo |
Najbardziej zdradliwe są długie odcinki do garażu, warsztatu, ładowarki samochodu albo urządzenia chłodniczego. Tam przewód może być poprawny „na papierze”, ale w praktyce już nie dać wystarczającego marginesu. Z tego powodu przy instalacjach zewnętrznych i przy odbiornikach pracujących długo pod obciążeniem wolę przyjąć więcej zapasu niż później walczyć z grzaniem i spadkami napięcia. Teraz przejdźmy do tego, jakie przekroje najczęściej wychodzą w codziennych zastosowaniach.
Jakie przekroje najczęściej sprawdzają się w domu i warsztacie
Tu nie chodzi o sztywną tabelę „na zawsze”, tylko o praktyczne punkty startowe. W instalacjach domowych i lekkich warsztatowych najczęściej wracają te rozwiązania, bo dobrze równoważą koszt, wygodę i bezpieczeństwo.
| Zastosowanie | Orientacyjne obciążenie | Rozsądny punkt startowy | Co warto sprawdzić |
|---|---|---|---|
| Oświetlenie LED i drobne obwody | Do około 10 A | 1,5 mm² | Krótka trasa, mało połączeń, brak przegrzewania w izolacji |
| Gniazda ogólnego użytku | Do około 16 A | 2,5 mm² | To najczęstszy wybór w mieszkaniu i domu jednorodzinnym |
| Czajnik, mikrofalówka, air fryer, ekspres | Około 2-3 kW | 2,5 mm², przy dłuższej trasie 4 mm² | Jeśli urządzenie grzeje długo, lepiej nie zostawiać marginesu na zero |
| Płyta lub kuchenka trójfazowa | Około 7-11 kW | 5×2,5 mm² na krótkim odcinku, częściej 5×4 mm² | Długość i sposób prowadzenia potrafią szybko podnieść wymagany przekrój |
| Ładowarka EV 11 kW | Około 16 A na fazę | 5×4 mm², czasem 5×6 mm² | Przy dłuższym kablu lepiej nie zaczynać od minimum |
| Silnik, pompa, klimatyzacja | Zależnie od cosφ i rozruchu | Po analizie tabliczki znamionowej | Rozruch bywa ważniejszy niż moc ciągła |
Widzisz tu ważną rzecz: ten sam zakres mocy nie zawsze prowadzi do tego samego kabla. 11 kW w trójfazie bywa prostsze do obsłużenia niż 7 kW na jednej fazie, bo prąd rozkłada się inaczej. Dla miedzi 1,5 mm² i 2,5 mm² to nadal zupełnie inna liga niż 4 mm² czy 6 mm², ale w praktyce decyduje nie tylko liczba na opakowaniu, lecz także warunki pracy przewodu. Skoro wiemy już, co zwykle się sprawdza, czas zobaczyć, gdzie najczęściej popełnia się błędy.
Najczęstsze błędy, które robią z dobrej instalacji problem
Przy doborze kabli widzę kilka powtarzalnych potknięć. Pierwsze to liczenie wyłącznie z mocy i pomijanie napięcia. Drugie to założenie, że kabel, który „jakoś działa”, jest automatycznie poprawny. Trzecie, bardzo częste, to branie średnicy z zewnątrz zamiast przekroju żyły. To zupełnie różne rzeczy. Na końcu pojawia się jeszcze jeden klasyk: ktoś dobiera kabel bez sprawdzenia zabezpieczenia, a potem przewód ma chronić wyłącznik, zamiast wyłącznik chronił przewód.
- Ignorowanie długości trasy - krótki odcinek i 20-metrowy przewód to nie ten sam przypadek.
- Przekładanie obciążenia „na oko” - kilka urządzeń w jednym obwodzie potrafi zsumować się szybciej, niż się wydaje.
- Brak korekty za temperaturę i grupowanie - szczególnie w rurkach, peszlach i wiązkach.
- Za mały zapas przy pracy ciągłej - grzałka, pompa czy ładowarka pracują inaczej niż sporadycznie używana szlifierka.
- Mieszanie miedzi z aluminium bez sprawdzenia osprzętu - tu nie wystarczy sam przekrój, liczy się też sposób łączenia.
- Dobór kabla bez zabezpieczenia - kabel i wyłącznik muszą tworzyć spójny układ, a nie dwa niezależne wybory.
Najprostsza reguła, której trzymam się w praktyce, brzmi tak: jeśli masz choć jeden czynnik podbijający obciążenie albo pogarszający chłodzenie, nie trzymaj się minimalnego wyniku z kalkulacji. Właśnie w takich miejscach pojawiają się później problemy z nagrzewaniem, wybijaniem zabezpieczeń i spadkami napięcia na końcu linii. To prowadzi już do ostatniej rzeczy, którą warto wiedzieć: kiedy dać większy przekrój, ale nie popaść w przesadę.
Kiedy warto dać jeden rozmiar więcej, a kiedy to już przepłacanie
Rozsądny zapas ma sens zwłaszcza wtedy, gdy instalacja będzie pracować długo, kabel jest schowany w trudnym miejscu albo trasa jest na tyle długa, że spadek napięcia zaczyna robić się istotny. Wtedy większy przekrój daje nie tylko bezpieczeństwo, ale też cichszą pracę całego układu. Ja zwykle wolę przewymiarować o jeden standardowy stopień niż później wracać do ściany, posadzki albo rozdzielnicy.
Z drugiej strony nie warto kupować zbyt grubego kabla „na wszelki wypadek”. Każdy dodatkowy milimetr kosztuje więcej, bywa trudniejszy w układaniu i nie zawsze da realną korzyść. Jeśli obwód jest krótki, obciążenie umiarkowane, a instalacja dobrze chłodzona, rozsądny standard zwykle wystarczy. Najlepszy balans osiąga się wtedy, gdy patrzysz jednocześnie na prąd, długość, temperaturę, materiał i zabezpieczenie, a nie tylko na jedną liczbę z tabliczki urządzenia.
Jeśli chcesz zapamiętać tylko jedną rzecz, niech będzie prosta: kabel dobiera się do realnej pracy instalacji, nie do teoretycznej mocy z opisu urządzenia. Gdy obciążenie jest ciągłe, trasa długa, a urządzenie wrażliwe na spadki napięcia, bezpieczniejszy jest krok w górę niż ryzyko pracy na granicy. Wtedy instalacja działa stabilnie, nie grzeje się niepotrzebnie i nie wymaga później kosztownych poprawek.
