W praktyce najważniejsze jest nie tyle to, jak podłączyć kable do wtyczki, ile jak zrobić to bezpiecznie i zgodnie z oznaczeniami zacisków. W typowej wtyczce sieciowej liczy się poprawny układ przewodów, solidne dociśnięcie żył i odciążenie kabla, bo właśnie te trzy rzeczy decydują o trwałości połączenia. Poniżej rozpisuję cały proces bez skrótów, ale też bez niepotrzebnego komplikowania.
Najkrócej liczy się kolejność żył, solidny docisk i bezpieczeństwo
- Najpierw odłącz zasilanie i sprawdź, czy przewód nie jest uszkodzony.
- Brązowy lub czarny przewód trafia na L, niebieski na N, a żółto-zielony na PE.
- Wtyczka ma trzymać płaszcz kabla, a nie same żyły wewnątrz.
- Przewód ochronny PE warto zostawić odrobinę dłuższy niż pozostałe żyły.
- Jeśli zaciski są nadtopione, luźne albo niewyraźnie oznaczone, lepiej wymienić osprzęt niż ryzykować.
Najpierw rozpoznaj zaciski i kolory przewodów

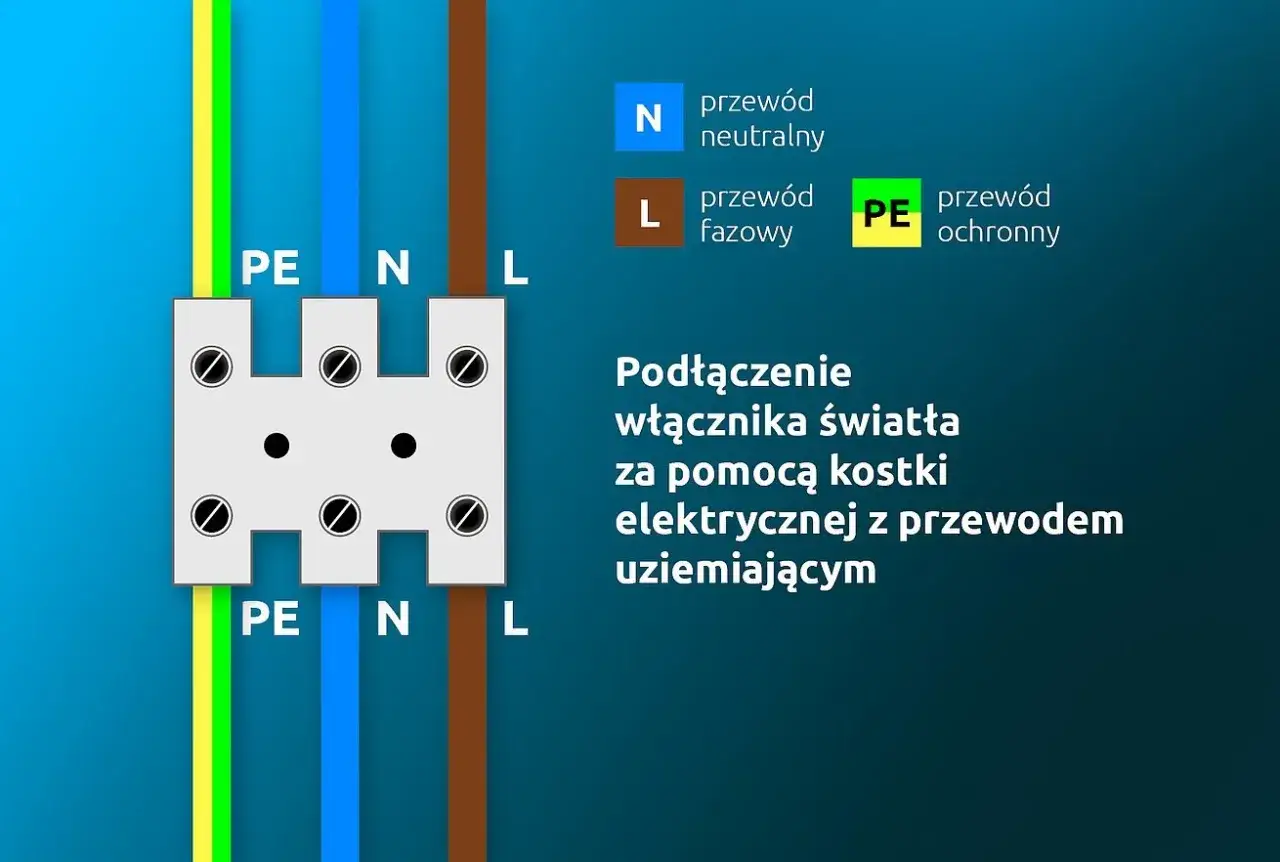

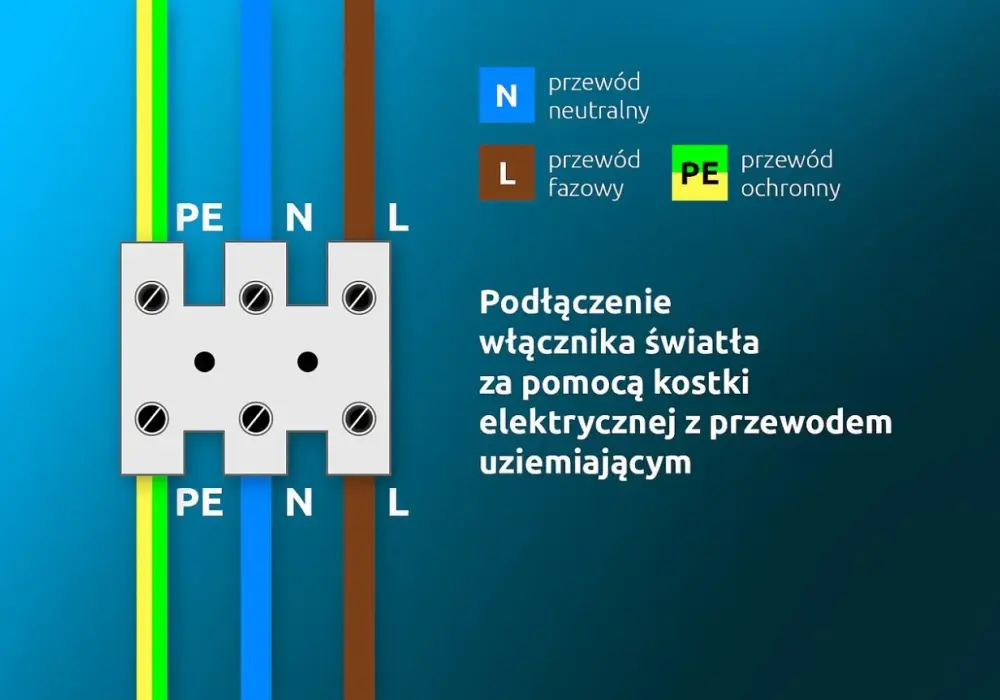

W zwykłej wtyczce do sieci 230 V spotkasz trzy podstawowe oznaczenia: L, N i PE. L oznacza przewód fazowy, N neutralny, a PE ochronny. W praktyce odpowiada to najczęściej układowi: brązowy lub czarny na L, niebieski na N, żółto-zielony na PE. Ja zawsze zaczynam właśnie od tego etapu, bo większość błędów bierze się z pośpiechu i zgadywania po kolorach.
| Żyła | Zacisk | Co robi | Najważniejsza zasada |
|---|---|---|---|
| Brązowy lub czarny | L | Przewód fazowy | Podłącz dokładnie do zacisku oznaczonego L |
| Niebieski | N | Przewód neutralny | Nie myl z przewodem ochronnym |
| Żółto-zielony | PE | Przewód ochronny | Trafia do styku ochronnego lub bolca |
Jeśli model ma tylko dwa zaciski, to jest przeznaczony do przewodu dwużyłowego i nie ma sensu wciskać tam ochrony na siłę. Wtyczka z uziemieniem wymaga przewodu trójżyłowego, a przy sprzęcie z metalową obudową albo wyraźnym wymaganiem ochrony PE tego połączenia nie wolno pomijać. Kiedy znamy już oznaczenia, można spokojnie przygotować przewód i narzędzia.
Przygotuj przewód i narzędzia, zanim cokolwiek skręcisz
Do takiej pracy wystarczy kilka rzeczy, ale one muszą być w dobrym stanie: śrubokręt pasujący do zacisków, nóż lub ściągacz izolacji, nożyczki do kabla i najlepiej wskaźnik braku napięcia. Nie zaczynam montażu, jeśli obudowa wtyczki jest pęknięta, zaciski są skorodowane albo przewód ma przetarcia, bo wtedy naprawa przestaje mieć sens.
- Sprawdź, czy wtyczka jest rozbieralna i ma zaciski śrubowe.
- Upewnij się, że kabel ma odpowiednią liczbę żył do danego modelu wtyczki.
- Przygotuj czyste, nieposzarpane końcówki przewodów.
- Odłącz urządzenie od zasilania i nie pracuj na podłączonym przewodzie.
- Usuń tylko tyle izolacji, ile naprawdę potrzeba do zacisku.
Istotny jest też sam sposób przygotowania żył. Zdejmij zewnętrzny płaszcz tylko na tyle, żeby przewody dało się swobodnie ułożyć w obudowie, a izolację z poszczególnych żył zdejmuj oszczędnie - zwykle kilka milimetrów, dokładnie tyle, ile wymaga zacisk. To właśnie ten detal odróżnia solidny montaż od prowizorki, która po czasie zaczyna się luzować. Dopiero wtedy ma sens właściwe wpinanie żył do zacisków.
Podłącz przewody krok po kroku
Najbezpieczniej działać w prostym porządku. Najpierw przełóż kabel przez dławik albo uchwyt odciążający, a dopiero potem rozbieraj końcówki żył. Dławik, czyli zacisk odciążający, ma trzymać zewnętrzny płaszcz kabla, żeby szarpnięcie nie przenosiło się na same przewody w środku.
- Odkręć obudowę wtyczki i przełóż kabel przez dławik lub uchwyt odciążający jeszcze przed podłączeniem żył.
- Zdejmij zewnętrzny płaszcz na odpowiednią długość, ale nie naruszaj izolacji wewnętrznych żył.
- Odizoluj końcówki przewodów na długość wymaganą przez zaciski.
- Podłącz przewód fazowy do L, neutralny do N, a ochronny do PE.
- Dokręć zaciski pewnie, ale bez brutalnego docisku - miedź ma być unieruchomiona, nie zmiażdżona.
- Ułóż żyły tak, by nie były skręcone ani naciągnięte, po czym zamknij obudowę i zaciśnij odciążenie kabla.
W wielu instrukcjach producentów przewód ochronny PE pozostawia się minimalnie dłuższy niż pozostałe żyły. To nie jest ozdoba, tylko dodatkowe zabezpieczenie: jeśli kabel zostanie szarpnięty, najpierw powinno utrzymać się połączenie ochronne. Dopiero wtedy ma sens sprawdzenie, czy po montażu nic nie odstaje i czy obudowa domyka się bez oporu. Sam montaż to jednak nie wszystko, bo najwięcej usterek wychodzi po czasie.
Najczęstsze błędy, które psują efekt po kilku dniach
Najgroźniejsze są nie tyle spektakularne pomyłki, ile drobiazgi, których na pierwszy rzut oka nie widać. Luźna śruba, zbyt krótko odcięty przewód ochronny albo brak odciążenia kabla potrafią dać objawy dopiero po czasie: grzanie się wtyczki, przerywanie zasilania albo wyraźnie luźne połączenie. W praktyce właśnie dlatego nie warto skracać całej pracy do „jakoś będzie trzymać”.
| Błąd | Co może się stać | Jak zrobić to lepiej |
|---|---|---|
| Luźny zacisk | Grzanie, iskrzenie, przerwy w zasilaniu | Dokręć śrubę i sprawdź, czy żyła nie wysuwa się pod lekkim naciskiem |
| Brak odciążenia kabla | Wyrwanie żyły z zacisku po pociągnięciu przewodu | Zaciskaj dławik na zewnętrznym płaszczu, nie na pojedynczych żyłach |
| Zbyt długie odizolowanie | Ryzyko zwarcia lub kontaktu gołej miedzi z obudową | Usuń tylko tyle izolacji, ile wymaga konkretny zacisk |
| Pomylenie PE z N | Utrata ochrony przeciwporażeniowej | Trzymaj się oznaczeń i nie improwizuj przy kolorach |
Jeśli po złożeniu wtyczki coś nie pasuje, nie próbuj dociskać na siłę. To zwykle znak, że przewód jest za gruby, obudowa jest źle dobrana albo sam osprzęt nie nadaje się już do użycia. Gdy już wiesz, co może pójść źle, łatwiej ocenić, kiedy lepiej przerwać pracę i wybrać inne rozwiązanie.
Kiedy lepiej odpuścić i wybrać inne rozwiązanie
Samodzielny montaż ma sens tylko wtedy, gdy osprzęt jest przeznaczony do takiego zastosowania, przewód jest w dobrym stanie, a wtyczka ma wyraźnie oznaczone zaciski. Ja w takich sytuacjach odpuszczam, jeśli kabel jest przypalony, izolacja sparciała, a przewód ochronny nie ma gdzie wejść - wtedy rozsądniej kupić gotowy przewód z fabrycznie zarobioną wtyczką albo oddać sprawę elektrykowi.
- Nie rozbieraj wtyczki zalanej konstrukcyjnie, jeśli producent nie przewidział naprawy przez użytkownika.
- Nie łącz przewodu dwużyłowego z wtyczką wymagającą PE.
- Do miejsc narażonych na wilgoć wybieraj osprzęt o odpowiednim stopniu ochrony, na przykład IP44 lub wyższym, jeśli warunki tego wymagają.
- Jeśli zaciski są nadtopione albo obudowa się nie domyka, wymień wtyczkę zamiast ją „ratować”.
Na zewnątrz i w miejscach narażonych na wilgoć zwracaj uwagę na osprzęt z odpowiednim stopniem ochrony, na przykład IP44 lub wyższym, jeśli warunki tego wymagają. To jedna z tych decyzji, które nie robią wrażenia przy zakupie, ale mocno wpływają na bezpieczeństwo i trwałość całego połączenia. Zostaje już tylko szybka kontrola po złożeniu i pierwszy test.
Zanim włożysz wtyczkę do gniazdka, zrób jeszcze jedną kontrolę
Po złożeniu wtyczki wykonuję zawsze szybki test na trzy rzeczy: czy żadna miedziana żyła nie wystaje poza zacisk, czy dławik trzyma płaszcz kabla oraz czy przewód nie da się wysunąć po lekkim pociągnięciu. To zajmuje minutę, a pozwala wyłapać większość niedoróbek bez ryzyka.
- Sprawdź, czy obudowa zamyka się równo i bez użycia siły.
- Delikatnie pociągnij kabel, żeby ocenić pracę odciążenia.
- Po pierwszym uruchomieniu dotknij obudowy po 10-15 minutach pracy; wyraźne nagrzewanie oznacza problem.
Jeśli wszystko trzyma się pewnie, wtyczka jest poprawnie złożona i można używać jej normalnie. Gdy jednak coś budzi wątpliwości, nie traktuję tego jako kosmetyki - przy połączeniach sieciowych lepiej poprawić jeden detal niż później szukać przyczyny przegrzewania albo iskrzenia.
