Przy kablach zasilających najwięcej problemów robi nie sam pomiar, tylko błędne założenia: że kolor izolacji coś gwarantuje, że masa zawsze oznacza minus albo że każdy wtyk działa według tego samego schematu. W praktyce pokazuję, jak sprawdzić plus i minus miernikiem bez zgadywania, jak odczytać wynik przy kablach DC oraz kiedy wystarczy test ciągłości, a kiedy trzeba pracować ostrożniej. To krótki, ale konkretny przewodnik dla osób, które chcą podłączyć przewód, zasilacz albo wtyk baryłkowy bez ryzyka uszkodzenia sprzętu.
Najkrótsza droga do poprawnej polaryzacji kabla
- Do sprawdzenia polaryzacji użyj napięcia stałego, a nie samego testu ciągłości.
- Czarną sondę włóż do gniazda COM, czerwoną do VΩ.
- Jeśli miernik pokazuje dodatnią wartość, sondy są podłączone zgodnie z biegunowością źródła.
- Znak minus na wyświetlaczu zwykle oznacza tylko odwrócone sondy, nie błąd pomiaru.
- Test ciągłości działa przy odłączonym obwodzie i najczęściej sygnalizuje połączenie w okolicach 0-50 Ω.

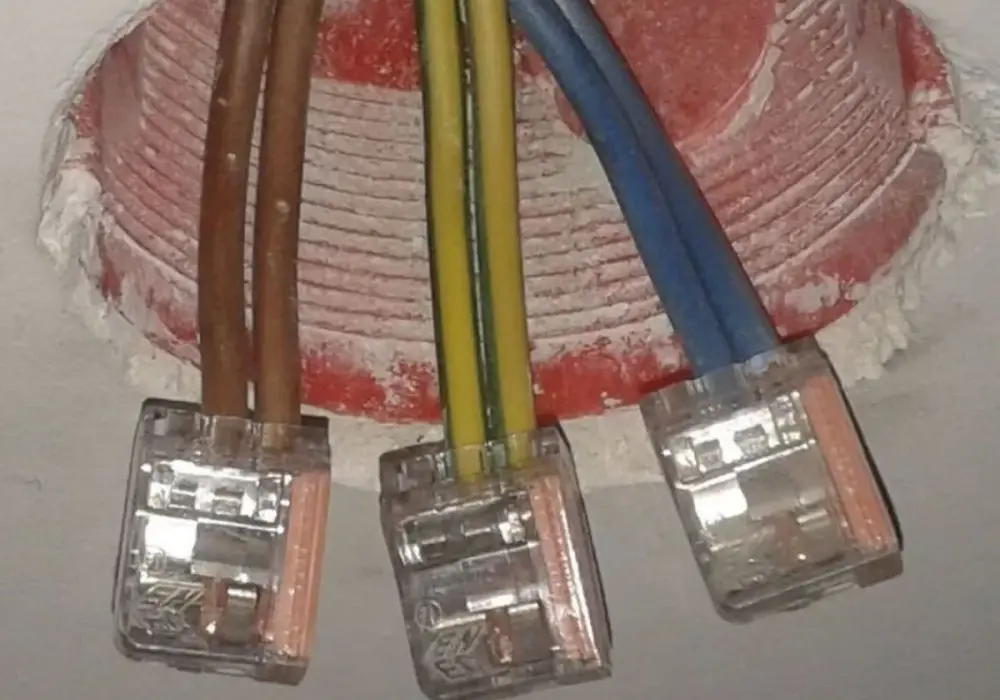

- Kolor przewodu pomaga, ale nie jest dowodem. W kablach DC zawsze lepiej potwierdzić to miernikiem.
Co w praktyce oznaczają plus i minus w kablu
W kablach zasilających plus i minus opisują biegunowość napięcia stałego, czyli to, który przewód ma wyższy potencjał, a który niższy. W prostych instalacjach minus bywa połączony z masą, ale nie traktuję tego jako reguły absolutnej, bo w elektronice i zasilaczach zdarzają się wyjątki. To ważne zwłaszcza przy kablach do ładowarek, modułów LED, elektroniki użytkowej i wtyków baryłkowych.
Jeśli biegunowość jest odwrotna niż oczekuje urządzenie, efekt może być błahy albo kosztowny. Czasem sprzęt po prostu się nie uruchomi, a czasem uszkodzisz zabezpieczenie, przetwornicę albo sekcję zasilania. Z mojego doświadczenia największy błąd polega na tym, że ktoś patrzy na czerwony i czarny przewód, zamiast sprawdzić, co faktycznie dzieje się na końcówce kabla.
Właśnie dlatego przy kablach DC nie zaczynam od zgadywania, tylko od pomiaru. To prowadzi wprost do najpewniejszej metody, czyli sprawdzenia napięcia stałego na mierniku.

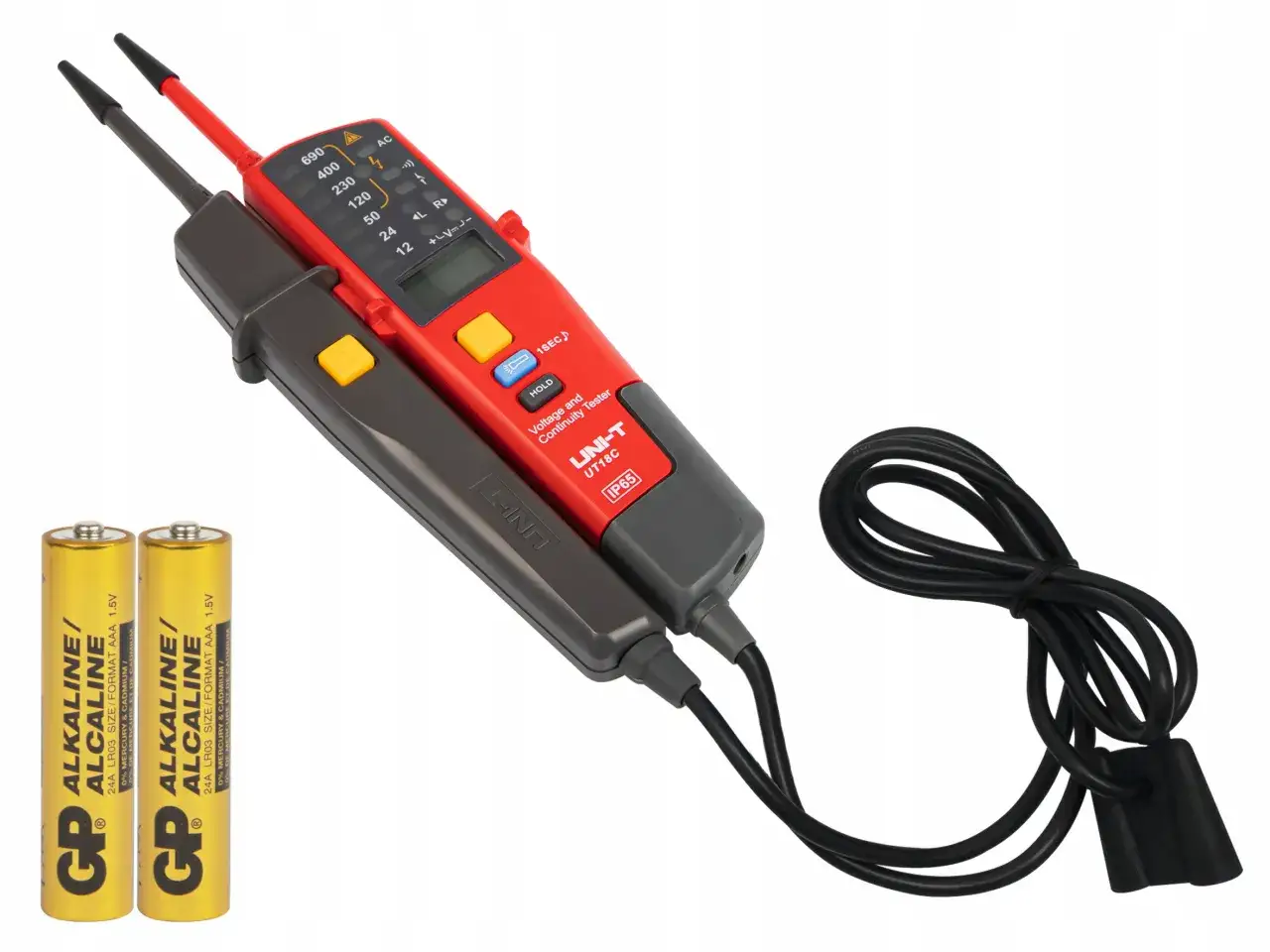

Najprostszy test miernikiem na napięciu stałym
Jeżeli kabel jest podłączony do zasilacza, powerbanku, modułu lub innego źródła DC, najprościej ustalić biegunowość przez pomiar napięcia. To jest metoda, którą stosuję najczęściej, bo daje jasny wynik i od razu pokazuje, jak przewody zachowują się względem siebie.
- Ustaw miernik na napięcie stałe, zwykle oznaczone jako V⎓ lub DCV.
- Włóż czarną sondę do gniazda COM, a czerwoną do gniazda VΩ.
- Jeśli miernik ma kilka zakresów, zacznij od wyższego albo zostaw autozakres.
- Przyłóż sondy do dwóch styków kabla lub wtyku: czerwonej do jednego, czarnej do drugiego.
- Odczytaj wynik i zapamiętaj, który styk był pod czerwoną sondą, a który pod czarną.
W cyfrowych multimetrów automatyka polaryzacji jest standardem, więc nie musisz się bać, że sam układ sond od razu coś zepsuje. Jeśli na ekranie pojawia się wartość dodatnia, to znaczy, że czerwona sonda trafiła na biegun dodatni względem czarnej. Jeśli widzisz znak minus, po prostu sondy są odwrócone względem badanego źródła.
Przy wtykach baryłkowych warto dodatkowo sprawdzić nadruk na zasilaczu, bo tam często jest symbol pokazujący, czy dodatni jest środek, czy zewnętrzna tuleja. Jeżeli oznaczenia nie ma, pomiar napięcia da Ci odpowiedź bez zgadywania. To praktycznie najlepsza odpowiedź na pytanie, jak bezpiecznie ustalić biegunowość kabla DC.
Jak odczytać wynik i nie pomylić polaryzacji
Sam odczyt jest prosty, ale łatwo źle go zinterpretować. Najważniejsze jest to, że minus na wyświetlaczu nie oznacza awarii miernika. Zwykle mówi tylko tyle, że zamieniłeś miejscami sondy albo punkt odniesienia jest odwrotny do tego, czego się spodziewałeś.
| Odczyt | Co to znaczy | Co robię dalej |
|---|---|---|
| 12,0 V | Czerwona sonda jest na plusie, czarna na minusie | Zapisuję polaryzację jako poprawną względem sond |
| -12,0 V | Sondy są odwrócone względem źródła | Zamieniam sondy albo notuję odwrotną biegunowość |
| 0,0 V lub wynik skacze | Brak zasilania, słaby kontakt albo zły punkt pomiarowy | Sprawdzam połączenie, zakres i stan kabla |
Przy kablach zasilających liczy się też punkt odniesienia. W układach z masą metalową albo wspólną obudową minus i masa bywają tym samym, ale nie zawsze. Jeśli mierzysz przy urządzeniu, a nie przy samym zasilaczu, lepiej upewnić się, do czego naprawdę odnosi się układ. Ta różnica bywa drobna na papierze, a w praktyce decyduje o tym, czy pomiar ma sens.
Jeśli masz do czynienia z kablami, które idą dalej do elektroniki, nie zakładaj, że każdy odczyt wynika wyłącznie z przewodów. Czasem na drodze pojawiają się diody, układy ochronne albo przetwornice i wtedy pomiar trzeba interpretować ostrożniej. To już prowadzi do pytania, kiedy lepiej sięgnąć po test ciągłości.
Kiedy wystarcza test ciągłości, a kiedy lepiej go nie używać
Test ciągłości jest świetny do sprawdzenia, czy dwa punkty są ze sobą elektrycznie połączone. Miernik wysyła mały prąd i zwykle sygnalizuje połączenie sygnałem dźwiękowym, gdy opór jest niski. W praktyce wiele mierników reaguje w okolicy 0-50 Ω, ale dokładny próg zależy od modelu.
To narzędzie jest bardzo przydatne, kiedy kabel jest odłączony i chcesz sprawdzić, który przewód prowadzi do którego pinu. Jest też dobre do wykrywania przerwy w kablu, uszkodzonego przewodu lub źle zaciśniętej końcówki. Natomiast nie służy do rozpoznawania plusa i minusa w aktywnym obwodzie.
| Metoda | Kiedy użyć | Co ustala | Ograniczenia |
|---|---|---|---|
| Pomiar napięcia stałego | Gdy kabel jest pod zasilaniem | Polaryzację plus/minus | Wymaga aktywnego źródła |
| Test ciągłości | Gdy kabel jest odłączony | Czy przewód jest połączony z drugim końcem | Nie mówi, który przewód jest plusem |
| Odczyt z oznaczeń | Gdy wtyk lub zasilacz ma symbol polaryzacji | Fabryczne przypisanie plusa i minusa | Nie zawsze oznaczenia są czytelne albo prawidłowe |
Najważniejsza zasada brzmi: ciągłość sprawdzam bez napięcia. To nie jest drobne zalecenie, tylko warunek bezpieczeństwa. Jeśli w kablu jest napięcie, test ciągłości może dać mylące odczyty, a czasem po prostu narobić problemów w mierniku albo w układzie. Dlatego najpierw odłączam zasilanie, a dopiero potem sprawdzam, który przewód prowadzi dokąd.
Najczęstsze błędy przy kablach DC
Przy takich pomiarach błędy są zwykle banalne, ale ich skutki potrafią być kosztowne. Najczęściej widzę cztery powtarzające się sytuacje: zły tryb pomiaru, zły port sondy, zaufanie kolorom izolacji i mierzenie bez zrozumienia, do czego naprawdę podłączony jest kabel.
- Ustawienie miernika na zły tryb - ciągłość zamiast napięcia albo odwrotnie.
- Sonda w złym gnieździe - czerwona końcówka trafia do wejścia A lub mA zamiast VΩ.
- Założenie, że czerwony przewód zawsze oznacza plus - kolor pomaga, ale nie zastępuje pomiaru.
- Pomiar przez elektronikę - wynik może pochodzić przez diodę, rezystor albo zabezpieczenie, nie przez sam przewód.
- Sprawdzanie ciągłości pod napięciem - to jeden z najgorszych nawyków przy kablach.
W kablach zasilających bardzo łatwo też zrobić zwarcie samymi sondami, zwłaszcza gdy styki są małe i blisko siebie. Przy wtykach baryłkowych albo cienkich przewodach lubię używać krokodylków, cienkich końcówek pomiarowych albo odcinka przewodu testowego, żeby nie walczyć z ręką przy samym styku. To drobiazg, ale zmniejsza ryzyko przypadkowego zwarcia bardziej niż jakikolwiek „ostrożny ruch”.
Jeśli wynik wydaje się nielogiczny, nie przyspieszam. Zamiast tego wracam do podstaw: czy miernik jest na DC, czy sonda siedzi w COM i VΩ, czy kabel na pewno jest zasilany, i czy mierzę ten sam punkt po obu stronach. W praktyce to właśnie te cztery pytania rozwiązują większość problemów.
Co jeszcze sprawdzam przed podłączeniem sprzętu
Sama biegunowość to nie wszystko. Przed stałym podłączeniem patrzę jeszcze na napięcie zasilania, wydajność prądową, średnicę wtyku i oznaczenie polaryzacji na obudowie. To szczególnie ważne przy urządzeniach przenośnych, routerach, panelach LED i sprzęcie audio, gdzie z zewnątrz wiele wtyków wygląda podobnie, ale szczegóły bywają zupełnie inne.
Jeżeli kabel ma pracować w jednym zestawie przez dłuższy czas, lubię go od razu oznaczyć. Wystarczy krótka etykieta, koszulka termokurczliwa albo marker na wtyku, żeby później nie wracać do pomiaru od nowa. To oszczędza czas, zwłaszcza gdy masz kilka podobnych zasilaczy, przewodów i adapterów na biurku.
Najbardziej praktyczna zasada jest prosta: miernik daje odpowiedź, ale to Ty decydujesz, czy ta odpowiedź pasuje do konkretnego urządzenia. Gdy znam już polaryzację, sprawdzam jeszcze zgodność napięcia i złącza, a dopiero potem podłączam sprzęt na stałe. Dzięki temu kabel przestaje być zgadywanką, a staje się zwykłym, dobrze opisanym elementem instalacji.
