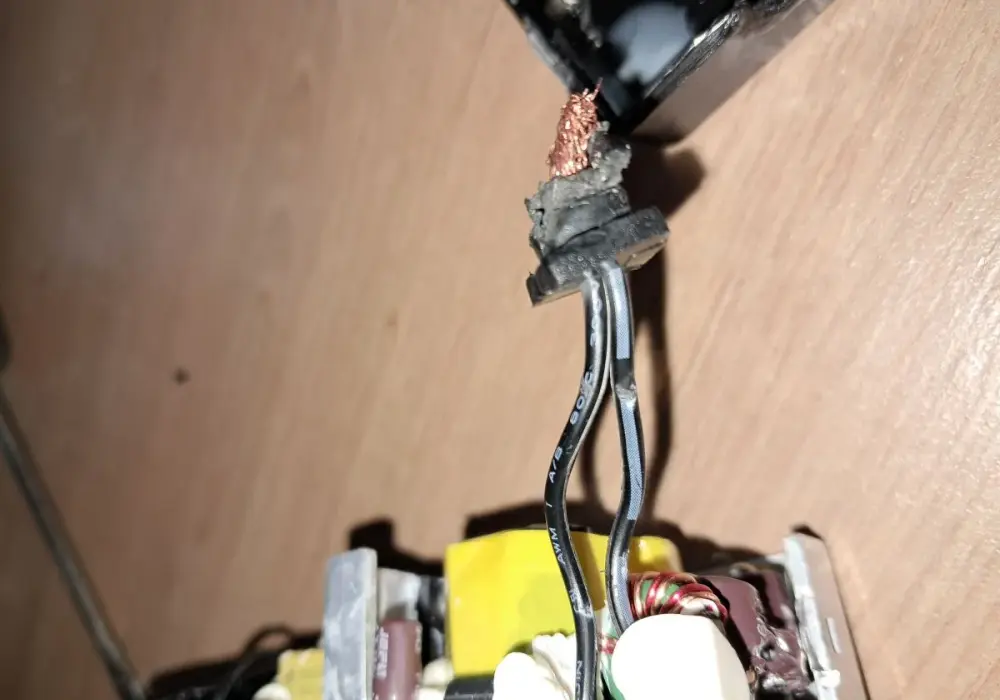

Gdy trzeba ustalić, który przewód jest plusowy, nie warto zgadywać po kolorze izolacji. W prostych układach DC czerwony przewód zwykle oznacza plus, ale w praktyce liczą się też oznaczenia na wtyku, typ instalacji i to, czy masz do czynienia z prądem stałym, czy z siecią AC. Poniżej rozkładam to na konkretne przypadki, żeby dało się szybko sprawdzić polaryzację bez ryzyka dla urządzenia.
Najkrócej: kolor pomaga, miernik daje pewność, a w 230 V nie szukasz plusa
- W instalacjach DC plus najczęściej bywa na czerwonym przewodzie, a minus na czarnym.
- Jeśli przewody są nieoznaczone, najpewniej sprawdzisz je multimetrem ustawionym na DC.
- W niektórych kablach, zwłaszcza specjalistycznych, oba przewody mogą być czarne albo opisane inaczej.
- W sieci 230 V nie ma plusa i minusa, tylko faza, neutralny i przewód ochronny.
- Przewód ochronny PE nie jest „minusem” i nie służy do zasilania urządzenia.
- Jeśli masz wątpliwości, najpierw sprawdź dokumentację albo symbol polaryzacji na złączu.
Najpierw ustal, z jakim napięciem masz do czynienia
Na początek rozdzielam dwie sytuacje, bo od tego zależy wszystko inne. W układach DC jeden przewód ma potencjał dodatni względem drugiego, więc można mówić o plusie i minusie. W sieci AC takiej prostej polaryzacji nie ma, dlatego pytanie o dodatni przewód jest po prostu błędnie postawione.
To ważne szczególnie przy elektronice, akumulatorach, ładowarkach, instalacjach samochodowych i prostych urządzeniach 12 V. W kablach głośnikowych sytuacja też bywa myląca: tam „plus” jest umowny i służy głównie do zachowania tej samej fazy po obu stronach, a nie do zasilania. Kiedy już wiesz, że pracujesz po stronie DC, sens ma dopiero sprawdzanie polaryzacji.
Jak sprawdzić polaryzację miernikiem bez zgadywania
Ja w takich sytuacjach nie polegam na kolorach, tylko na prostym pomiarze. Multimetr daje odpowiedź w kilkanaście sekund i od razu pokazuje, czy przewody są podłączone poprawnie.
- Ustaw miernik na pomiar napięcia stałego oznaczonego jako DC lub symbolem prostych i przerywanych linii.
- Włóż czarną sondę do gniazda COM, a czerwoną do gniazda V/Ω.
- Dotknij sondami dwóch żył lub dwóch zacisków, których polaryzację chcesz ustalić.
- Jeśli odczyt jest dodatni, czerwona sonda trafiła na plus. Jeśli miernik pokazuje znak minus, sondy są zamienione miejscami.
- Po sprawdzeniu oznacz przewód taśmą, koszulką termokurczliwą albo opisem, żeby nie wracać do tego samego pomiaru za chwilę.
W praktyce to najlepszy sposób przy nieopisanych wiązkach, zasilaczach, akumulatorach pomocniczych i wszędzie tam, gdzie kolor nie daje pewności. Jeśli jednak masz do czynienia z wyższym napięciem albo z instalacją sieciową, nie testuję tego „na próbę” pod napięciem. Najpierw odłączam zasilanie, a dopiero potem pracuję przy przewodach.
Kolory i oznaczenia, które najczęściej spotkasz
Kolor izolacji jest pomocny, ale traktuję go wyłącznie jako wskazówkę. W wielu kablach plus rzeczywiście jest czerwony, jednak producent może zastosować też nadruk, pasek, rowek, kropki albo zupełnie inną konwencję. W praktyce liczy się układ konkretnego urządzenia, nie ogólna intuicja.
| Przypadek | Najczęstszy plus | Na co uważać |
|---|---|---|
| Akumulator, auto, motocykl | Czerwony przewód, zacisk „+” | Masa może iść karoserią, więc minus nie zawsze ma osobny przewód o tej samej długości |
| Elektronika DC, ładowarki, gniazda USB | Często czerwony | Czarny zwykle oznacza minus, ale w wiązkach wielożyłowych bywają też białe i zielone żyły sygnałowe |
| Zasilacze z wtykiem baryłkowym | Często plus jest w środku wtyku | Sprawdź symbol polaryzacji na obudowie, bo układ może być odwrotny |
| Instalacje PV i niektóre wiązki przemysłowe | Nie zakładaj koloru z góry | Spotyka się czarne przewody po obu stronach, więc kolor sam w sobie nic nie przesądza |
| Przewody głośnikowe | Brak klasycznego plusa zasilania | Ważna jest zgodność fazy, a nie „plus” w sensie akumulatorowym |
Właśnie tutaj najczęściej pojawia się błąd: ktoś widzi czerwony kabel i uznaje sprawę za zamkniętą. Ja robię odwrotnie, czyli najpierw sprawdzam oznaczenia na wtyku albo obudowie, a dopiero potem ufam kolorom. To oszczędza czas i zmniejsza ryzyko, że trafisz na wyjątek, który wygląda „niewinnie”, a jednak ma inną logikę niż większość kabli.
W sieci 230 V nie szukaj plusa

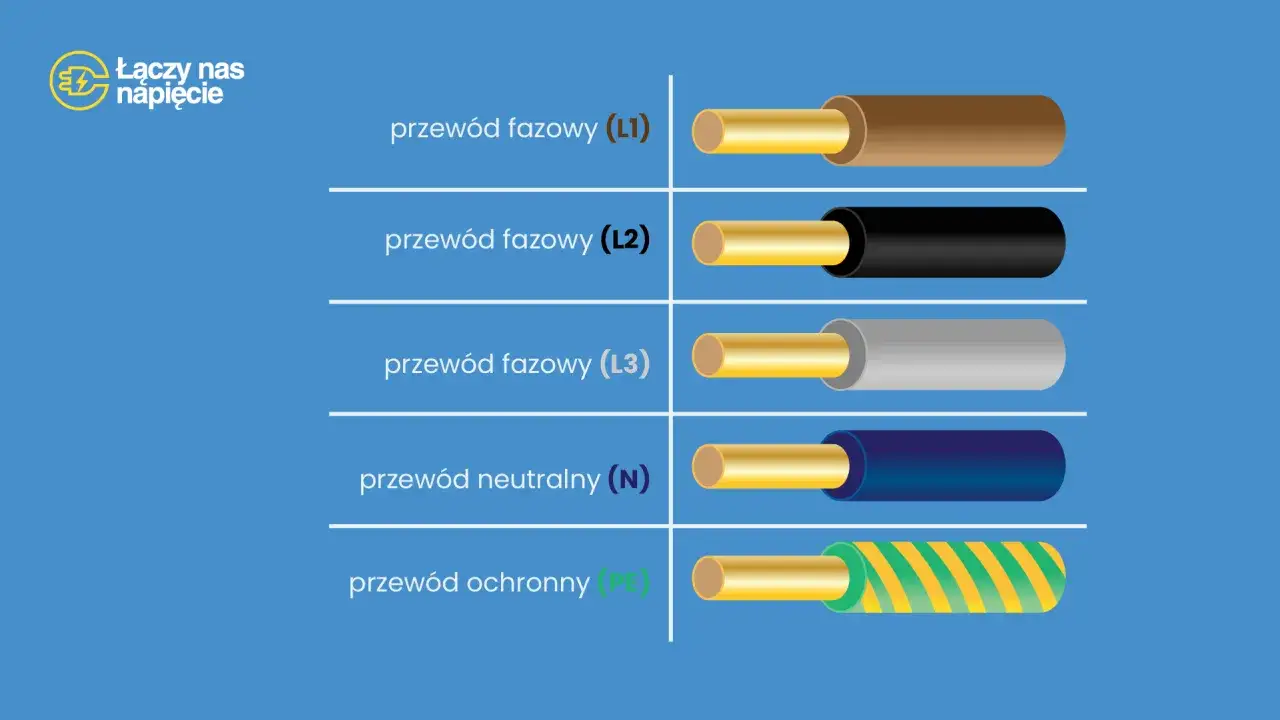

W instalacji 230 V nie ma przewodu dodatniego i ujemnego. Masz tam fazę, neutralny i ochronny, czyli PE. W Polsce i szerzej w Europie nowa kolorystyka zwykle wygląda tak: brązowy jako faza, niebieski jako neutralny, żółto-zielony jako ochronny.
To nie jest jednak powód, żeby ufać samemu kolorowi w starej instalacji. W starszych przewodach albo po amatorskich przeróbkach kolory potrafią odbiegać od standardu. Jeśli pracujesz przy gniazdku, oprawie, przedłużaczu albo innym obwodzie sieciowym, najpierw wyłącz zasilanie i sprawdź brak napięcia. Tu nie ma miejsca na metodę „spróbuję i zobaczę”.
Najkrócej mówiąc: w DC szukasz plusa, w AC szukasz poprawnej identyfikacji przewodów roboczych i ochronnych. To właśnie rozróżnienie najczęściej decyduje o tym, czy instalacja zadziała bezpiecznie.
Najczęstsze błędy, które prowadzą do pomyłek
Przy takich tematach nie wygrywa ten, kto zna najwięcej teorii, tylko ten, kto nie popełnia podstawowych błędów. Z mojej perspektywy najczęściej psują sprawę te same nawyki:
- zgadywanie po kolorze bez pomiaru,
- mylenie masy z minusem w każdym układzie,
- sprawdzanie przewodu na złym zakresie miernika,
- interpretowanie spadku napięcia jako złej polaryzacji,
- traktowanie przewodów głośnikowych jak zasilających,
- ignorowanie nadruków, pasków i symboli na złączu.
Skutek bywa różny. W prostych urządzeniach kończy się zwykle spalonym bezpiecznikiem, a w bardziej wrażliwej elektronice uszkodzeniem elementów ochronnych albo wejściowych. Dlatego przy niepewnym kablu wolę poświęcić minutę na pomiar niż później szukać powodu, dla którego sprzęt przestał działać.
Zanim podepniesz kabel na stałe, zrób krótki test i oznacz żyły
Jeśli miałbym zostawić tylko jeden praktyczny nawyk, byłoby to to: po identyfikacji od razu oznacz plus. Taśma, koszulka termokurczliwa albo trwały opis robią ogromną różnicę, zwłaszcza gdy wracasz do instalacji po kilku dniach.
- Sprawdź symbol polaryzacji na obudowie lub wtyku.
- Porównaj oznaczenia z dokumentacją urządzenia.
- Jeśli to instalacja 12 V, umieść bezpiecznik jak najbliżej źródła zasilania na przewodzie dodatnim.
- Nie ufaj wyłącznie kolorowi, jeśli kabel jest nietypowy, naprawiany albo przedłużany.
Tak robię też przy prostych gadżetach, adapterach i akcesoriach do elektroniki. Dobra polaryzacja to nie detal, tylko warunek, żeby kabel, zasilacz albo urządzenie działały tak, jak powinny.
