W praktyce odpowiedź na pytanie, który kabel to plus w zasilaczu, zależy od tego, czy masz do czynienia z prądem stałym, czy z siecią 230 V, oraz od sposobu oznaczenia przewodów przez producenta. Najkrócej: w wielu niskonapięciowych zasilaczach DC czerwony przewód bywa plusem, ale nie traktuję tego jako zasady bez wyjątku. Jeśli pomylisz polaryzację, urządzenie może po prostu nie ruszyć, a w gorszym scenariuszu ulegnie uszkodzeniu.
Najważniejsze zasady rozpoznasz szybciej niż myślisz
- W instalacji 230 V nie ma „plusa” w sensie DC, tylko faza, neutralny i ochronny.
- W zasilaczach DC czerwony przewód zwykle oznacza plus, a czarny minus, ale trzeba to potwierdzić.
- Przy wtyku baryłkowym decyduje symbol polaryzacji na obudowie, nie sam wygląd kabla.
- Najpewniejszą metodą jest pomiar miernikiem ustawionym na napięcie stałe.
- Przy wymianie zasilacza zgadzają się trzy rzeczy: napięcie, polaryzacja i rozmiar wtyku.
Najpierw ustal, z jakim zasilaniem masz do czynienia
Zanim zacznę szukać „plusa”, zawsze rozdzielam dwa światy: zasilanie sieciowe i zasilanie stałoprądowe. W sieci 230 V AC nie mówi się o plusie i minusie, bo napięcie zmienia kierunek 50 razy na sekundę. W Polsce standardowo spotkasz tu przewód fazowy, neutralny i ochronny, a ich kolorystyka nie ma nic wspólnego z dodatnim biegunem znanym z elektroniki.
| Typ zasilania | Czy istnieje plus | Na co patrzeć w pierwszej kolejności |
|---|---|---|
| Sieć 230 V AC | Nie w sensie DC | Faza, neutralny, ochronny oraz oznaczenia na obudowie |
| Zasilacz DC z dwoma przewodami | Tak | Oznaczenia + i -, a dopiero potem kolor żył |
| Wtyk baryłkowy | Tak | Symbol polaryzacji i opis na etykiecie |
| Ładowarka USB lub USB-C | Tak, ale nie „po kolorze” | Standard złącza, pinout i parametry wyjściowe |
To rozróżnienie jest ważne, bo większość pomyłek bierze się właśnie z mieszania tych dwóch typów zasilania. Gdy już wiem, że mam do czynienia z DC, przechodzę do kolorów i oznaczeń, bo tam zwykle kryje się druga wskazówka.
Kolory i oznaczenia pomagają, ale nie rozwiązują wszystkiego
W elektronice użytkowej najczęściej przyjmuje się prostą konwencję: czerwony to plus, czarny to minus. Tak wygląda to w wielu zasilaczach, przewodach serwisowych i zestawach montażowych. Nie jest to jednak żelazna reguła, bo producenci czasem stosują własne oznaczenia, szczególnie w zasilaczach pod konkretne urządzenie.

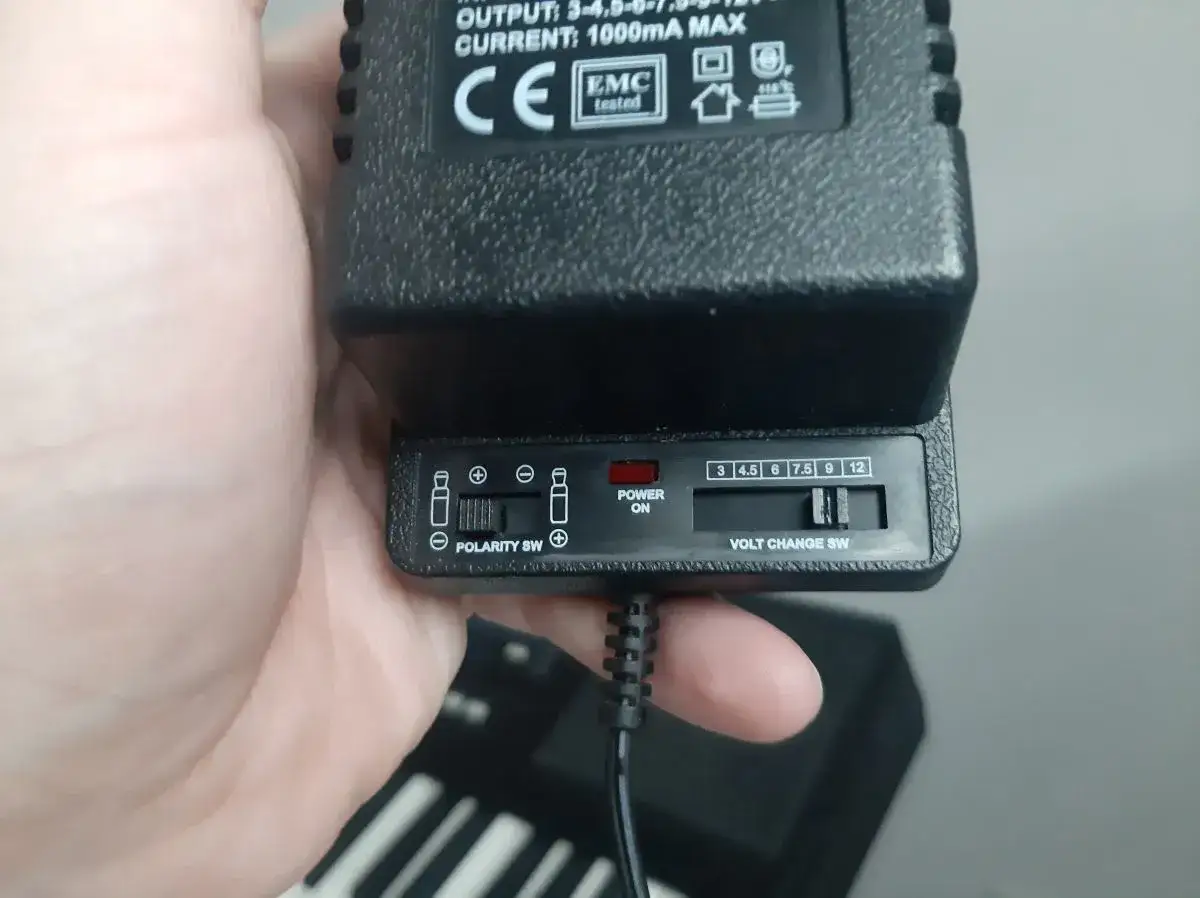

Na samym kablu szukam więc nie tylko koloru, ale też nadruku, paska, żeberkowania albo innego sposobu rozróżnienia żył. Taki detal ułatwia identyfikację, ale sam w sobie nie przesądza jeszcze o polaryzacji. Jeśli zasilacz ma wtyk baryłkowy, najważniejszy jest symbol pokazujący, czy dodatni biegun jest w środku, czy na zewnętrznym pierścieniu.
- Czerwony przewód zazwyczaj oznacza plus w niskonapięciowym DC.
- Czarny przewód zwykle oznacza minus lub masę zasilania.
- Biały, niebieski, żółty lub szary nie mają uniwersalnego znaczenia i wymagają sprawdzenia.
- GND nie zawsze znaczy to samo co minus wyjścia, bo czasem chodzi o masę obudowy albo ziemię ochronną.
- Symbol na obudowie jest ważniejszy niż sama barwa izolacji.
W praktyce właśnie na tym etapie wielu ludzi popełnia błąd: ufają kolorowi, ale ignorują opis zasilacza. Ja robię odwrotnie. Kolor traktuję jako podpowiedź, a nie dowód. Gdy potrzebuję pewności, sięgam po miernik, bo to zajmuje chwilę i od razu zamyka temat.
Jak sprawdzić polaryzację miernikiem bez zgadywania
To najprostsza i najbezpieczniejsza metoda, jeśli chcesz wiedzieć, który przewód jest dodatni. Ustawiam miernik na pomiar napięcia stałego, czyli DCV, i sprawdzam wyjście zasilacza przy włączonym zasilaniu. Jeśli na ekranie pojawi się wartość dodatnia, sondy są podłączone zgodnie z polaryzacją. Jeśli zobaczysz znak minus, oznacza to po prostu, że sondy są zamienione miejscami.
- Ustaw miernik na pomiar napięcia stałego, nie na opór ani ciągłość.
- Jeśli mierzysz zasilacz z dwoma przewodami, czarną sondę przyłóż do jednego z nich, a czerwoną do drugiego.
- Jeśli masz wtyk baryłkowy, przyłóż sondy do środka i do zewnętrznego pierścienia.
- Odczytaj wynik i sprawdź, czy zgadza się z opisem na etykiecie zasilacza.
- Nie dopuść do zwarcia między stykami sondą lub metalową końcówką przewodu.
Warto pamiętać o jednej rzeczy: przy wtykach baryłkowych wystarczy lekki dotyk sondy, żeby sprawdzić polaryzację. Nie trzeba wciskać ich głęboko ani „szukać” styku na siłę, bo łatwo wtedy zrobić zwarcie. Jeśli zasilacz ma kilka wyjść albo kilka gniazd, testuję każde osobno, bo różnice zdarzają się częściej, niż mogłoby się wydawać.
Ta metoda jest szczególnie przydatna wtedy, gdy przewody są przebarwione, obudowa jest starta albo ktoś już wcześniej przerabiał kabel. I właśnie takie sytuacje najczęściej prowadzą do kolejnego problemu: błędów przy wymianie wtyku albo podłączaniu urządzenia do „podobnego” zasilacza.
Najczęstsze pomyłki przy wymianie wtyku i podłączaniu urządzeń
W pracy z zasilaczami najbardziej kosztowne nie są teoretyczne wątpliwości, tylko praktyczne skróty myślowe. Najgorszy z nich brzmi: „ten też pasuje, więc na pewno będzie dobry”. Złącze może pasować mechanicznie, ale polaryzacja, napięcie albo rozmiar wtyku już niekoniecznie.
| Pomyłka | Co się zwykle dzieje | Jak tego uniknąć |
|---|---|---|
| Mylenie AC z DC | Urządzenie nie działa albo pracuje nieprawidłowo | Sprawdź oznaczenie wyjścia i typ napięcia na etykiecie |
| Ufanie tylko kolorowi przewodu | Ryzyko odwrócenia biegunów | Potwierdź polaryzację symbolem lub miernikiem |
| Zamiana środka z pierścieniem we wtyku baryłkowym | Urządzenie może nie ruszyć lub ulec uszkodzeniu | Sprawdź symbol center positive lub center negative |
| Ignorowanie napięcia i prądu | Przegrzewanie, niestabilność albo brak startu | Dobierz dokładnie napięcie i odpowiedni zapas prądowy |
Tu dorzucę jeszcze jedną praktyczną regułę: napięcie musi się zgadzać, prąd może być taki sam albo większy, ale polaryzacja musi być identyczna. To ważniejsze niż sam wygląd zasilacza. Jeśli urządzenie wymaga 12 V DC z dodatnim środkiem wtyku, nie zastąpi go dowolny „12-woltowy” adapter bez sprawdzenia symbolu.
Właśnie dlatego przy nietypowych kablach nie kończę na oględzinach. Gdy oznaczenia są nieczytelne albo ktoś wcześniej coś przerabiał, przechodzę do ostatniego etapu: weryfikacji dokumentacji i ładu w samych przewodach.
Gdy oznaczenia są nietypowe albo nieczytelne, nie zgaduj
Jeśli kabel został skrócony, lutowany albo przełożony do innej wtyczki, kolor bywa mylący nawet dla doświadczonej osoby. W takiej sytuacji nie zgaduję, tylko sprawdzam trzy rzeczy: opis na obudowie zasilacza, oznaczenia przy gnieździe urządzenia i rzeczywisty pomiar miernikiem. To wystarcza w zdecydowanej większości przypadków.
Przy bardziej nietypowych zasilaczach zwracam uwagę na kilka scenariuszy:
- Zasilacz laboratoryjny może mieć osobne zaciski +, - i GND, a GND nie zawsze jest tym samym co minus wyjścia.
- Adapter od laptopa lub innego sprzętu może mieć standardowy wtyk baryłkowy, ale nie identyczną polaryzację jak inny model o tej samej średnicy.
- Przewody wielożyłowe często mają własny kod producenta i nie wolno zakładać, że pasek na izolacji oznacza plus.
- Ładowarki USB nie są miejscem na domysły po kolorze żył, bo liczy się standard wyjścia i pinout złącza.
Jeśli urządzenie ma instrukcję, szukam tam rysunku z polaryzacją albo opisu złącza. To zwykle najszybsza droga do pewności, a nie do zgadywania. W praktyce sprawdza się prosta zasada: im mniej typowy kabel, tym bardziej opłaca się poświęcić minutę na potwierdzenie oznaczeń.
Najbezpieczniejsza zasada przy zasilaczu to pomiar, nie domysł
Gdybym miał zostawić jedną wskazówkę, byłaby bardzo prosta: nie szukaj plusa wyłącznie po kolorze. Zacznij od ustalenia, czy to AC czy DC, potem sprawdź symbol polaryzacji, a na końcu potwierdź wszystko miernikiem. Taka kolejność zajmuje chwilę, ale chroni przed błędem, który może kosztować dużo więcej niż sam zasilacz.
W praktyce najczęściej dobrze działają trzy kroki: identyfikacja typu zasilania, odczyt oznaczeń i kontrolny pomiar. Jeśli którykolwiek z tych elementów nie pasuje do siebie, zatrzymuję się i nie podłączam sprzętu „na próbę”. To właśnie ten moment robi największą różnicę między bezpiecznym podłączeniem a kosztowną pomyłką.
Jeżeli masz przed sobą konkretny zasilacz, najpewniej zacznij od odczytania etykiety i sprawdzenia wyjścia miernikiem. W kablach zasilających rzadko wygrywa domysł, a prawie zawsze wygrywa oznaczenie i krótki pomiar.
