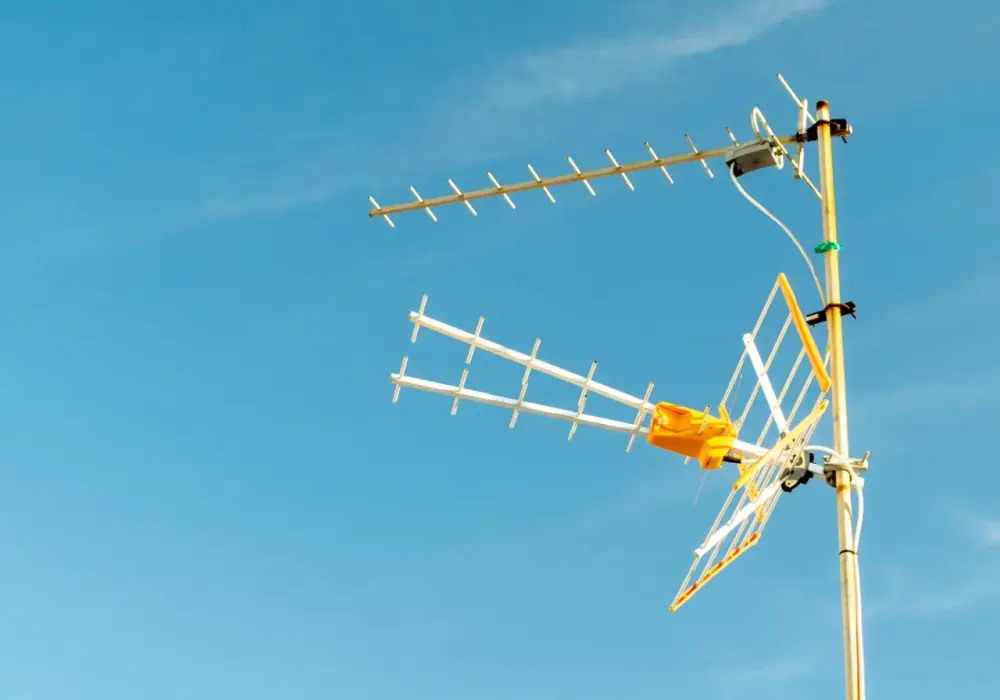

W takiej instalacji najważniejsze jest nie samo wpięcie przewodu, ale to, by napięcie trafiło do wzmacniacza w antenie, a nie do tunera telewizora. Pokażę, jak poprawnie podłączyć kabel antenowy do zasilacza, kiedy separator jest obowiązkowy, jak rozpoznać końcówki IEC i F oraz co sprawdzić, jeśli dioda świeci, a sygnał nadal znika. To praktyczny poradnik dla domowych instalacji DVB-T2, w których najczęściej problemem nie jest sam zasilacz, tylko szczegół przy zarobieniu kabla albo zły kierunek podłączenia.
Najkrócej: liczy się kierunek napięcia, separator i brak zwarcia
- Jeśli antena jest aktywna, zasilacz podaje napięcie po kablu koncentrycznym; jeśli jest pasywna, zwykle nie ma czego zasilać.
- Kabel od anteny wchodzi do wejścia oznaczonego zwykle jako ANT, IN albo podobnie, a wyjście prowadzi do TV lub dekodera.
- Najgroźniejszy błąd to zwarcie żyły środkowej z oplotem przy wtyku F.
- W instalacjach z rozgałęźnikiem zasilacz działa poprawnie tylko wtedy, gdy tor ma przelot DC PASS.
- Po podłączeniu patrz nie tylko na diodę zasilacza, ale też na jakość sygnału w menu odbiornika.
Najpierw sprawdź, czy zasilacz w ogóle jest potrzebny
Tu zaczynam zawsze, bo to oszczędza sporo niepotrzebnych poprawek. Zasilacz antenowy ma sens wtedy, gdy w antenie pracuje przedwzmacniacz albo mikrowzmacniacz, czyli element, który potrzebuje napięcia z zewnątrz. W praktyce dotyczy to wielu anten naziemnych DVB-T2, zwłaszcza tych aktywnych z opisem 12 V.
- Antena aktywna - wymaga zasilania, bo sygnał wzmacnia elektronika w puszce antenowej.
- Antena pasywna - zwykle działa bez zasilacza, a podawanie napięcia nic nie da albo może wprowadzić chaos w instalacji.

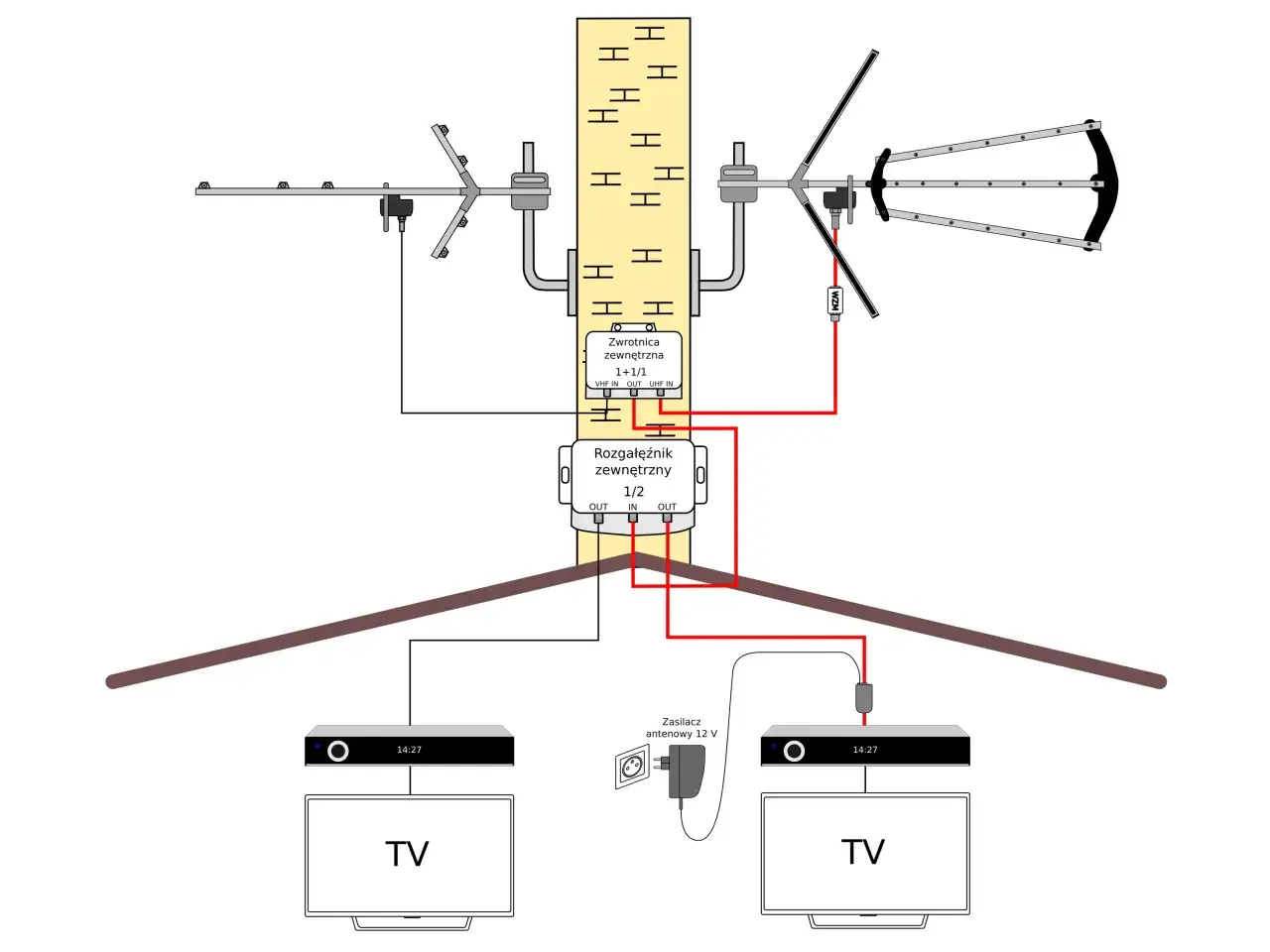

- Instalacja z rozgałęźnikiem - zasilanie przechodzi tylko tam, gdzie przewidziano przelot DC.
Jeśli masz wątpliwość, najprostszy trop jest banalny: sprawdź oznaczenia przy antenie i instrukcję wzmacniacza, a nie zgaduj po samym wyglądzie puszki. W poradnikach Telmora i EMOS dokładnie ten sam motyw wraca najczęściej - zasilacz ma zasilić wzmacniacz przez kabel koncentryczny, ale tylko wtedy, gdy tor jest prawidłowo zbudowany. Kiedy już wiem, że zasilanie jest potrzebne, przechodzę do fizycznego wpięcia przewodu.
Podłącz kabel krok po kroku bez zgadywania oznaczeń
Przy takim montażu nie ma potrzeby improwizować. Najbezpieczniej robić wszystko w tej kolejności, bo minimalizuje to ryzyko zwarcia i błędnego podłączenia:
- Odłącz zasilacz od gniazdka 230 V. Najpierw mechanika, potem prąd.
- Sprawdź, jaki masz zestaw. Inaczej wygląda model z separatorem i wtykiem IEC, a inaczej wersja ze złączami F.
- Podłącz kabel idący od anteny do wejścia oznaczonego jako ANT, IN lub podobnie.
- Wyjście zasilacza lub separatora połącz z telewizorem albo dekoderem DVB-T2.
- Dopiero na końcu podłącz zasilacz do sieci i sprawdź diodę sygnalizacyjną.
- Zweryfikuj jakość sygnału w menu odbiornika, a nie tylko samą obecność obrazu.
Jeżeli urządzenie ma przewód zasilający i osobny separator, to kabel antenowy zwykle trafia do separatora, a nie bezpośrednio do końcówki zasilacza. To drobiazg, ale właśnie tu najczęściej pojawia się pomyłka. W następnym kroku warto rozróżnić typ złącza, bo od niego zależy, czy wystarczy wtyk, czy trzeba porządnie zarobić kabel.
Jak rozpoznać końcówki IEC i F oraz co z nimi zrobić
W praktyce spotykam dwa warianty, które rządzą większością domowych instalacji. Pierwszy to klasyczny wtyk antenowy IEC, częściej spotykany przy telewizorach i starszych dekoderach. Drugi to złącze F, typowe dla kabli koncentrycznych i większości nowocześniejszych separatorów oraz zasilaczy do anten.
| Typ złącza | Gdzie je zwykle znajdziesz | Na co uważać |
|---|---|---|
| IEC | Telewizor, starszy dekoder, proste separatory | Wtyk ma wejść pewnie, ale bez wciskania na siłę |
| F | Kabel od anteny, zasilacze z gniazdami F, rozgałęźniki | Żyła środkowa nie może dotykać oplotu, a pojedyncze druciki ekranu nie mogą wystawać |
W złączu F najczęściej wygrywa cierpliwość, nie siła. Jeśli oplot dotknie żyły wewnętrznej, zasilacz może się nie uruchomić albo będzie działał niestabilnie. Z kolei za krótko przygotowany przewód nie da pewnego kontaktu w separatorze. To dlatego przy kablu koncentrycznym liczy się nie tylko to, co kupiłeś, ale też jak został zarobiony. Gdy końcówki są już pewne, pozostaje odsiać błędy, które psują nawet poprawnie złożony zestaw.
Najczęstsze błędy przy takim podłączeniu
Przy tej robocie wracają zawsze te same pomyłki. I właśnie one powodują, że ktoś wymienia zasilacz, choć problem leży gdzie indziej.
- Odwrócony kierunek podłączenia - kabel z anteny trafia do wyjścia TV zamiast do wejścia ANT/IN.
- Zwarcie żyły z oplotem - pojedynczy drucik ekranu robi zwarcie i zasilacz przestaje zasilać wzmacniacz.
- Brak przelotu DC PASS w torze - zasilacz jest za rozgałęźnikiem albo elementem, który blokuje napięcie.
- Zasilanie niepasujące do wzmacniacza - napięcie albo wydajność prądowa są zbyt małe, by utrzymać stabilną pracę.
- Podawanie zasilania do anteny pasywnej - nic nie wzmacnia sygnału, a tylko komplikuje diagnostykę.
Jeśli miałbym wskazać jeden błąd, który widzę najczęściej, byłoby to właśnie zwarcie przy wtyku F. To szczególnie zdradliwe, bo przewód wygląda na podłączony poprawnie, a dioda nadal nie świeci albo świeci tylko chwilę. Po wyłapaniu takich rzeczy warto przejść do krótkiego testu działania, bo sam montaż to jeszcze nie dowód, że sygnał jest naprawdę poprawny.
Jak sprawdzić, czy instalacja działa tak, jak powinna
Po podłączeniu nie zatrzymuję się na samym fakcie, że telewizor coś pokazuje. Lepszym testem jest sprawdzenie dwóch rzeczy naraz: czy zasilacz faktycznie podaje napięcie i czy odbiornik widzi stabilną jakość sygnału. W menu wielu telewizorów ważniejsza jest jakość niż sama siła - mocny, ale zaszumiony sygnał i tak będzie przerywał.
| Objaw | Co zwykle oznacza | Co sprawdzam jako pierwsze |
|---|---|---|
| Dioda zasilacza nie świeci | Brak zasilania sieciowego, uszkodzony zasilacz albo zwarcie na kablu | Gniazdko, wtyczkę, bezpiecznik, przewód i końcówkę F |
| Dioda świeci, ale nie ma odbioru | Napięcie nie dochodzi do anteny albo wzmacniacz nie jest właściwy dla tej instalacji | Kierunek podłączenia, separator, przelot DC PASS, typ anteny |
| Obraz zacina się przy gorszej pogodzie | Słaby kontakt, wilgoć w złączu albo zbyt stary kabel | Wtyki, puszkę antenową, stan izolacji i ekranowania |
Jeśli po tych testach sygnał dalej faluje, nie zakładałbym od razu winy zasilacza. Bardzo często problem siedzi w kablu, złączu albo samej antenie, a nie w urządzeniu, które ma tylko dostarczyć napięcie. I właśnie tu przechodzę do ostatniego, zwykle najbardziej praktycznego kroku.
Gdy nadal nie działa, problem często leży gdzie indziej niż w samym zasilaczu
Na końcu patrzę na całą drogę sygnału, nie tylko na jeden element. Stary kabel koncentryczny, zaśniedziałe złącze, wilgoć w puszce antenowej albo źle dobrany wzmacniacz potrafią zepsuć nawet nowy zasilacz. Zdarza się też odwrotna sytuacja: wzmacniacz jest po prostu zbyt mocny jak na lokalne warunki odbioru i zamiast poprawy pojawia się przesterowanie.
- Jeśli nadajnik jest blisko, czasem lepszy efekt daje antena pasywna niż kolejny wzmacniacz.
- Jeśli kabel ma wiele lat, wymiana samego przewodu i końcówek bywa skuteczniejsza niż kupno mocniejszego zasilacza.
- Jeśli instalacja ma rozgałęźnik, trzeba sprawdzić, czy napięcie ma którędy wrócić do anteny.
- Jeśli problem pojawia się po deszczu, podejrzewam przede wszystkim złącza i uszczelnienie, nie elektronikę.
W praktyce najwięcej daje spokojna diagnostyka od anteny do telewizora, a nie szybka wymiana pierwszego lepszego elementu. Gdy zasilanie, kabel i separator są już ustawione poprawnie, odbiór zwykle stabilizuje się szybciej, niż wielu osobom się wydaje. Zostaje tylko dopiąć szczegóły i sprawdzić, czy cały tor sygnałowy nie ma po drodze jednego słabego punktu.
Najmniej widowiskowy element robi tu największą różnicę
Przy instalacji antenowej najłatwiej skupić się na samym zasilaczu, bo to on świeci diodą i wygląda jak główny podejrzany. Ja jednak zaczynam od kabla, końcówek i kierunku przepływu napięcia, bo to właśnie tam najczęściej ginie sygnał albo pojawia się zwarcie. Jeśli po podłączeniu wszystko jest zgodne z oznaczeniami, a odbiór nadal nie trzyma jakości, wtedy dopiero szukam przyczyny głębiej: w antenie, wzmacniaczu, rozgałęźniku albo samym przewodzie koncentrycznym.
