Kabel siłowy nie ma jednej, stałej liczby żył, bo wszystko zależy od tego, czy zasila obwód jednofazowy, trójfazowy, czy urządzenie, które potrzebuje osobno przewodu neutralnego i ochronnego. W praktyce najczęściej spotykam warianty 3-, 4- i 5-żyłowe, a o właściwym wyborze decyduje nie tylko liczba faz, ale też obecność N i PE oraz sposób wykonania instalacji. Poniżej rozkładam temat na prosty schemat: co oznacza każdy wariant, jak czytać oznaczenia i gdzie najłatwiej popełnić błąd.
Najkrótsza odpowiedź i najważniejsze wyjątki
- Najczęściej spotkasz 5 żył w nowej instalacji trójfazowej: L1, L2, L3, N i PE.
- 4 żyły pojawiają się tam, gdzie nie ma osobnego przewodu neutralnego albo wchodzą w grę starsze układy sieci.
- 3 żyły to zwykle obwód jednofazowy z L, N i PE, a nie klasyczna „siła” 400 V.
- Sama liczba żył nie wystarcza do doboru kabla, bo równie ważny jest przekrój.
- W oznaczeniu kabla pierwszy człon mówi o liczbie żył, a drugi o ich przekroju w mm².
- Jeśli urządzenie ma elektronikę sterującą, bardzo często potrzebuje przewodu N, nawet gdy napęd jest trójfazowy.
Najczęściej spotkasz trzy podstawowe warianty
Jeśli ktoś pyta mnie o liczbę żył w kablu siłowym, zaczynam od jednego doprecyzowania: chodzi o zasilanie jednofazowe czy trójfazowe. To od razu zawęża odpowiedź i pozwala uniknąć zgadywania. W domach, garażach i małych warsztatach najczęściej spotkasz trzy układy, które da się rozpoznać bez specjalistycznej wiedzy.
| Liczba żył | Co zwykle oznacza | Kiedy ma sens |
|---|---|---|
| 3 | L, N i PE w obwodzie jednofazowym | Gniazda i odbiorniki 230 V, gdzie potrzebujesz fazy, neutralnego i ochrony |
| 4 | Trzy fazy i PE albo starszy układ z PEN | Niektóre odbiorniki trójfazowe bez przewodu N, starsze instalacje, układy zależne od sieci |
| 5 | Trzy fazy, N i PE | Nowa instalacja trójfazowa, gniazdo 400 V, urządzenia z elektroniką sterującą |
W praktyce, jeśli mówimy o „sile” w garażu, warsztacie albo przy nowym przyłączu do sprzętu trójfazowego, najczęściej wygrywa wersja 5-żyłowa. To po prostu najbardziej uniwersalny wariant, bo zostawia osobno fazy, neutralny i ochronę. Z kolei 4 żyły pojawiają się tam, gdzie odbiornik nie potrzebuje N albo gdzie instalacja opiera się na starszym schemacie. To jest baza, ale w praktyce najwięcej błędów bierze się z tego, że ludzie patrzą tylko na liczbę żył i nie wiedzą, jak odczytać resztę oznaczenia.
Jak odczytać oznaczenie kabla bez zgadywania
Najprostsza zasada jest taka: pierwszy człon oznaczenia mówi, ile jest żył, a liczba po znaku `x` pokazuje ich przekrój. Gdy widzę zapis `5x10`, czytam go jako kabel pięciożyłowy, w którym każda żyła ma przekrój 10 mm². W katalogach producentów, takich jak TFKable, trafiają się też bardziej rozbudowane zapisy, na przykład `3x70+35`, które pokazują, że część żył ma inny przekrój niż pozostałe.
| Zapis | Jak go czytać | Co warto z tego wywnioskować |
|---|---|---|
3x2,5 |
3 żyły po 2,5 mm² | Typowy kabel do obwodu jednofazowego |
5x1,5 |
5 żył po 1,5 mm² | Mały przekrój, częsty w lżejszych obwodach i sterowaniu |
4x25 |
4 żyły po 25 mm² | Większa moc, zwykle instalacja trójfazowa lub zasilanie rozdzielcze |
3x70+35 |
3 żyły po 70 mm² i dodatkowa żyła 35 mm² | Układ, w którym jedna żyła ma inną rolę, zwykle neutralną lub powrotną |

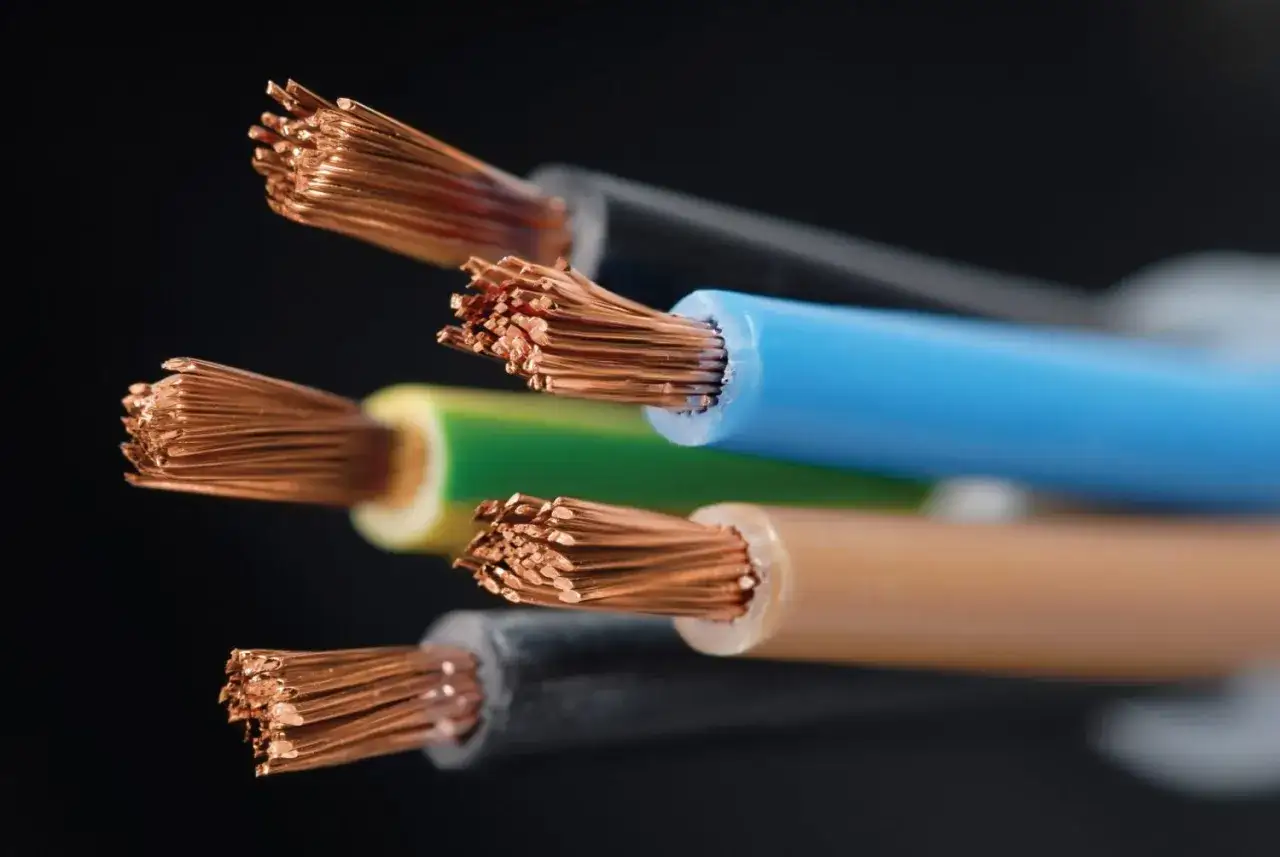

Warto też znać skróty, które pojawiają się obok liczby żył. PE to przewód ochronny, zwykle zielono-żółty. N to przewód neutralny, zwykle niebieski. PEN łączy funkcję ochronną i neutralną, ale w nowych instalacjach końcowych podchodzę do niego ostrożnie, bo tam, gdzie to możliwe, lepiej mieć rozdzielone PE i N. Gdy już umiesz czytać zapis, dobór pod konkretną instalację robi się dużo prostszy.
Który wariant pasuje do konkretnej instalacji
Tu najłatwiej zejść na złą drogę, bo sam fakt, że urządzenie jest „siłowe”, nie mówi jeszcze wszystkiego. Ja zawsze rozdzielam dwa pytania: ile faz potrzebuje odbiornik i czy potrzebuje przewodu neutralnego. Dopiero potem patrzę na liczbę żył. To podejście oszczędza czas i zmniejsza ryzyko zakupu kabla, który wygląda dobrze tylko na papierze.
| Sytuacja | Typowy wariant | Dlaczego właśnie taki |
|---|---|---|
| Gniazdo lub odbiornik 230 V | 3 żyły | Potrzebujesz fazy, neutralnego i ochrony |
| Silnik trójfazowy bez N | 4 żyły | Wystarczą trzy fazy i osobny PE |
| Urządzenie trójfazowe z elektroniką sterującą | 5 żył | Napęd pracuje na 3 fazach, ale sterowanie często wymaga N |
| Stary układ sieci z przewodem PEN | 4 żyły | Układ historyczny, nadal spotykany w części instalacji, ale nie jest to mój pierwszy wybór w nowych obwodach |
Najbardziej praktyczny przykład: kompresor, pompa albo brama trójfazowa często nie potrzebują neutralnego, więc 4 żyły mogą wystarczyć. Ale jeśli w tej samej obudowie masz sterownik, wyświetlacz, automatykę albo zasilanie pomocnicze, N bywa już konieczny. To samo dotyczy płyt grzewczych i niektórych pieców. Z zewnątrz wszystkie wyglądają podobnie, a wymagania potrafią się różnić diametralnie. Następny krok to sprawdzenie, czy wybrany kabel ma nie tylko dobrą liczbę żył, ale też sensowny zapas techniczny.
Dlaczego sama liczba żył nie wystarcza do doboru
To jest punkt, który często pomija się w krótkich opisach sklepów. Dwie żyły więcej nie oznaczają automatycznie lepszego kabla, tak samo jak większa liczba żył nie gwarantuje, że przewód nada się do danego obciążenia. Ja zawsze patrzę równolegle na przekrój, długość trasy, sposób ułożenia i zabezpieczenie nadprądowe.
| Co trzeba sprawdzić | Dlaczego ma znaczenie |
|---|---|

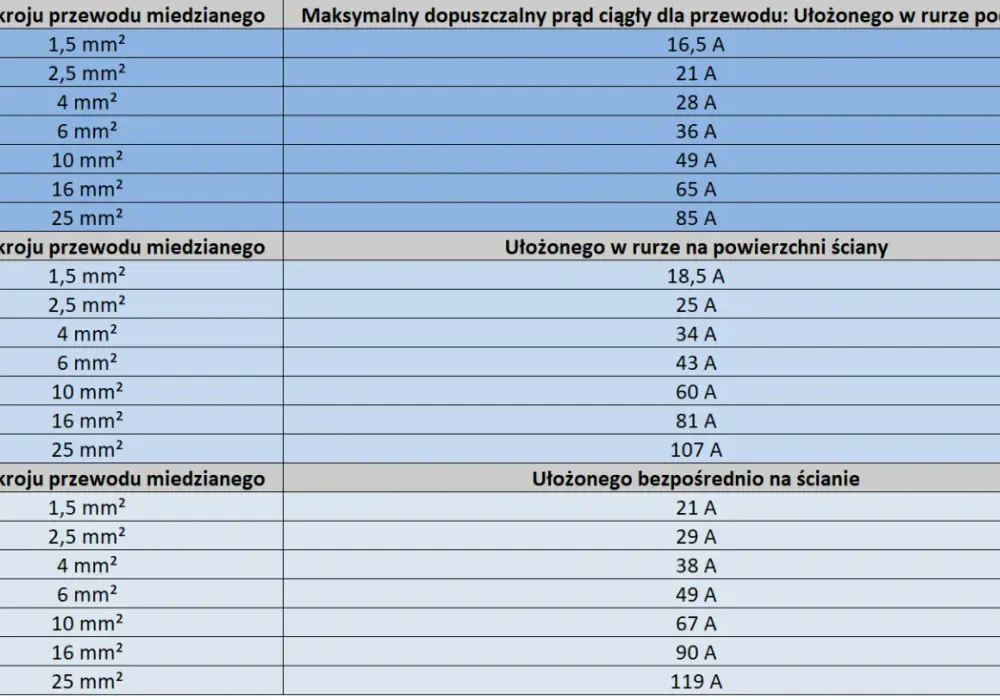

| Przekrój żył | Decyduje o obciążalności prądowej i spadku napięcia |
| Długość odcinka | Im dalej prowadzisz kabel, tym częściej trzeba zwiększyć przekrój |
| Sposób ułożenia | Kabel w ziemi, w powietrzu i w rurze pracuje w innych warunkach cieplnych |
| Temperatura otoczenia | Wysoka temperatura obniża realną zdolność przewodzenia prądu |
| Rodzaj odbiornika | Silnik, grzałka i elektronika mają inne wymagania wobec przewodu N i PE |
W praktyce spotyka się też sytuację, w której kabel 5x2,5 mm² wygląda rozsądnie na krótkim odcinku, ale przy dłuższej trasie lepszy staje się wariant 5x4 mm² albo 5x6 mm². To nie jest sztywna reguła, tylko zdrowa ostrożność wynikająca z długości obwodu i spodziewanego prądu. Gdy odcinek robi się długi, to właśnie spadek napięcia, a nie sama liczba żył, zaczyna dyktować warunki. I dlatego przy doborze nie zatrzymuję się na samym oznaczeniu kablowym.
Najczęstsze błędy przy wyborze kabla do „siły”
Najwięcej pomyłek widzę nie przy montażu, tylko już na etapie zakupu. Ktoś kupuje kabel „na oko”, bo liczba żył się zgadza, a potem okazuje się, że urządzenie potrzebuje N, trasa jest za długa albo przekrój nie pasuje do obciążenia. Warto podejść do tego spokojnie i sprawdzić kilka rzeczy po kolei.
- Mylenie liczby żył z przekrojem. `5x10` i `5x2,5` to oba kable pięciożyłowe, ale technicznie dzieli je ogromna różnica.
- Ignorowanie przewodu neutralnego. Sprzęt może mieć zasilanie trójfazowe, a mimo to potrzebować N do sterowania.
- Trzymanie się starego schematu bez sprawdzenia układu sieci. To szczególnie ryzykowne przy modernizacji instalacji.
- Dobór kabla bez uwzględnienia długości. Im dłuższy odcinek, tym większe znaczenie ma spadek napięcia.
- Zakup pod sam opis sklepu. Lepiej odczytać pełne oznaczenie z karty katalogowej niż zgadywać po nazwie handlowej.
Jeśli mam doradzić jedną rzecz praktyczną, to jest nią prosty porządek myślenia: najpierw fazy, potem N i PE, na końcu przekrój oraz długość trasy. Takie podejście działa lepiej niż szukanie „uniwersalnego kabla do wszystkiego”. I właśnie dlatego sama liczba żył nigdy nie jest pełną odpowiedzią.
Co sprawdzić przed zakupem, żeby nie kupić złego kabla
Na końcu sprowadza się to do kilku krótkich pytań, które warto zadać jeszcze przed wejściem do sklepu albo złożeniem zamówienia. Ja robię to zawsze w tej samej kolejności, bo dzięki temu nie mieszam wymagań odbiornika z parametrami przewodu.
- Czy zasilanie ma być jednofazowe, czy trójfazowe?
- Czy urządzenie potrzebuje przewodu neutralnego N?
- Czy wymagany jest osobny przewód ochronny PE?
- Jak długa będzie trasa kabla od rozdzielnicy do odbiornika?
- Jakie zabezpieczenie już masz w obwodzie?
Jeśli na te pięć pytań odpowiesz przed zakupem, zwykle trafisz zarówno z liczbą żył, jak i z przekrojem. W praktyce oznacza to mniej poprawek, mniej zwrotów i mniej ryzyka, że kabel okaże się dobry tylko „na etykiecie”.
