Ten artykuł porządkuje temat jak podłączyć radio samochodowe schemat w praktyce: od kostki ISO i kolorów przewodów, przez podtrzymanie pamięci, aż po typowe błędy, które wychodzą dopiero po pierwszym uruchomieniu. Skupiam się na tym, co naprawdę pomaga przy montażu, a nie na suchym opisie przewodów. Jeśli chcesz zrobić to samodzielnie bez przepalania bezpiecznika i bez utraty ustawień, jesteś w dobrym miejscu.
Najważniejsze jest poprawne rozdzielenie zasilania, masy i głośników
- W większości aut montaż opiera się na dwóch blokach ISO: zasilającym i głośnikowym.
- Żółty przewód to zwykle stałe +12 V, czerwony to +12 V po stacyjce, a czarny to masa.
- Jeśli radio traci pamięć albo nie włącza się z kluczykiem, najczęściej trzeba zamienić przewody czerwony i żółty.
- Nie wolno podpinać minusów głośników do masy karoserii, bo wiele radii ma wyjścia mostkowane.
- W nowszych autach sam schemat może nie wystarczyć i potrzebny będzie adapter antenowy albo interfejs CAN-BUS.
- Najbezpieczniej testować instalację przed złożeniem konsoli, zanim wszystko zostanie skręcone na stałe.
Zanim odkręcisz ramkę, sprawdź złącze i instalację auta
Ja zawsze zaczynam od identyfikacji wtyczek, bo to oszczędza połowę nerwów. W starszych i wielu europejskich autach trafisz na standard ISO, czyli dwa główne bloki: jeden odpowiada za zasilanie i sterowanie, drugi za głośniki. W nowszych modelach częściej pojawiają się jednak złącza typu Quadlock, Fakra albo fabryczne wiązki z dodatkowymi modułami, więc samo „pasowanie” radioodbiornika do otworu w konsoli jeszcze niczego nie gwarantuje.
W praktyce warto od razu sprawdzić trzy rzeczy: czy radio ma własną kostkę ISO, czy samochód ma fabryczne ISO, oraz czy potrzebujesz adaptera antenowego. Jeżeli w aucie jest jeszcze wzmacniacz fabryczny, sterowanie z kierownicy albo aktywna antena, zwykła przejściówka może uruchomić radio, ale nie zachowa wszystkich funkcji. I tu właśnie najwięcej osób popełnia błąd: próbują dopasować wszystko „na siłę”, zamiast kupić właściwą wiązkę za kilkanaście złotych.
| Co może być potrzebne | Typowy koszt | Kiedy ma sens |
|---|---|---|
| Przejściówka ISO | 10-30 zł | Gdy radio i auto nie mają identycznej kostki |
| Adapter antenowy | 5-25 zł | Gdy wtyk anteny nie pasuje do nowego radia |
| Ramka montażowa | 20-80 zł | Gdy radio nie siedzi pewnie w otworze konsoli |
Gdy wiem już, jakie mam złącze, przechodzę do schematu zasilania i głośników, bo to właśnie tam najłatwiej o kosztowną pomyłkę.

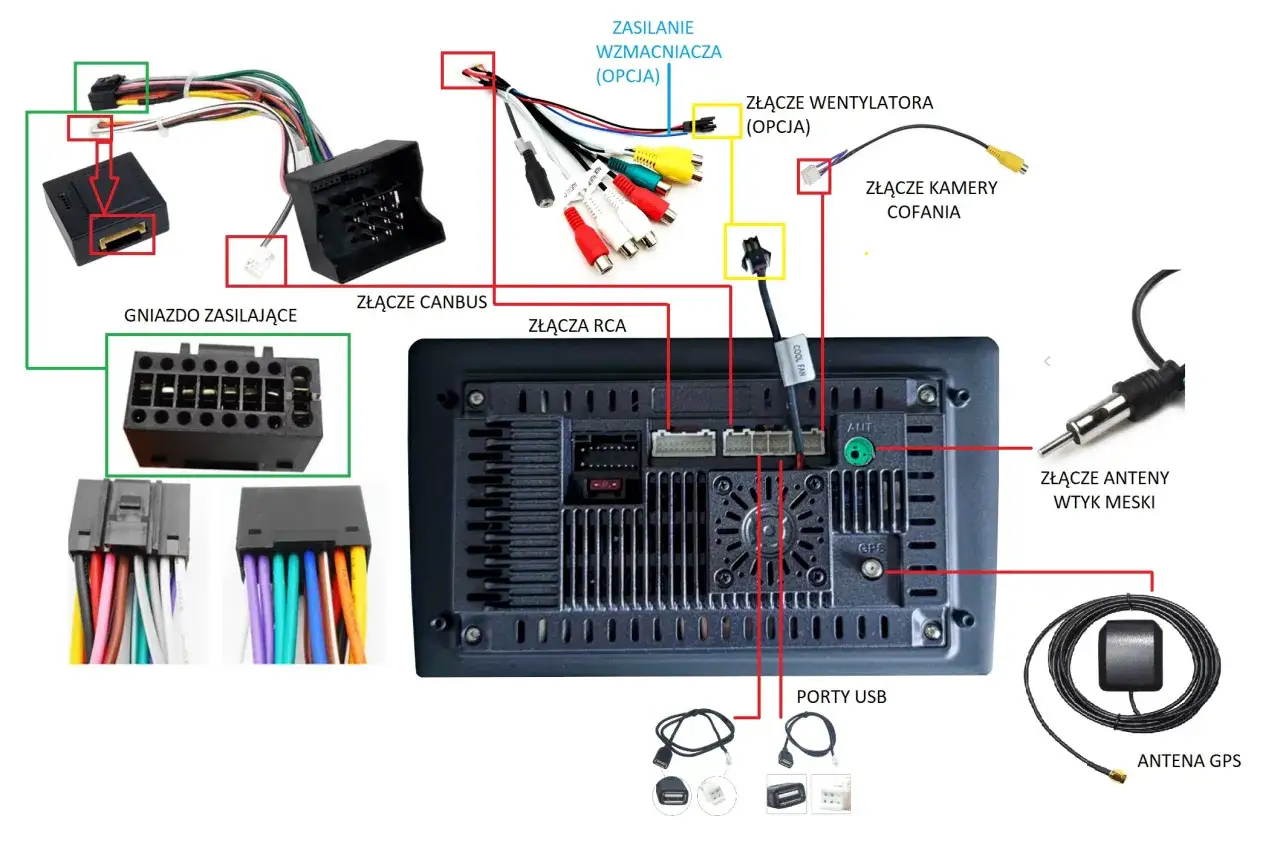

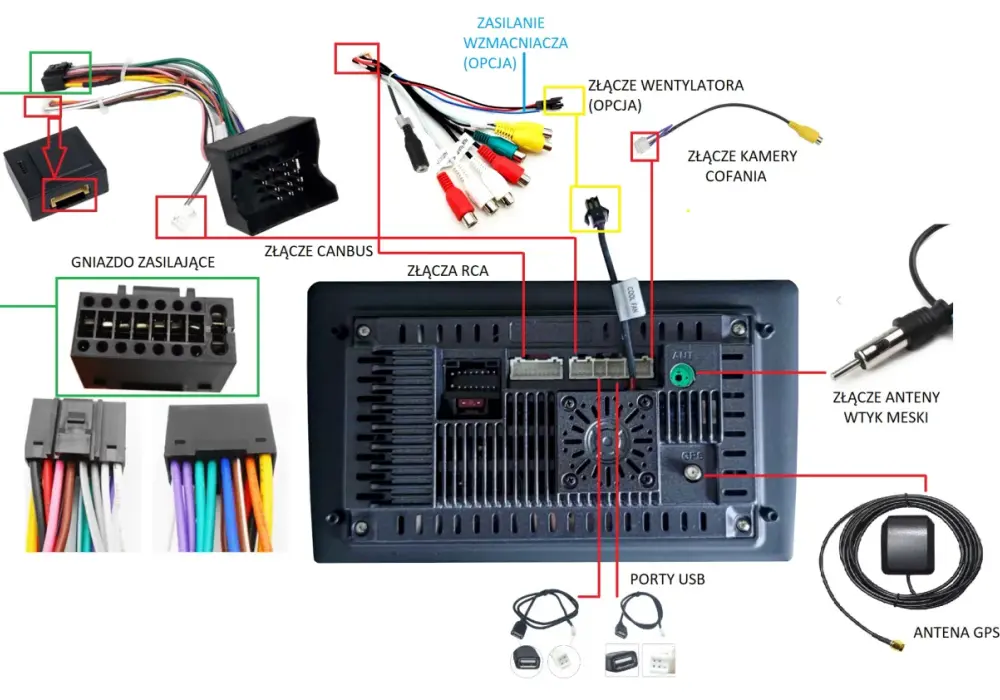

Schemat zasilania i głośników, który działa w większości radioodbiorników
W standardowej wiązce najważniejsze są trzy przewody zasilające: żółty, czerwony i czarny. Żółty odpowiada za stałe +12 V i podtrzymanie pamięci, czerwony za zasilanie po stacyjce, a czarny za masę. Dodatkowo często pojawia się przewód niebieski lub niebiesko-biały do sterowania anteną albo wzmacniaczem oraz pomarańczowy do podświetlenia. Jeśli w samochodzie czerwony i żółty są zamienione miejscami, radio może działać, ale będzie gubiło ustawienia albo włączało się nie tak, jak powinno.
Do głośników prowadzi osobna para przewodów na każdy kanał. Zwykle plus ma pełny kolor, a minus ten sam kolor z czarnym paskiem. W większości radioodbiorników samochodowych nie wolno łączyć minusów głośników z masą auta, bo wyjścia są mostkowane i taki błąd potrafi od razu uruchomić zabezpieczenie końcówki mocy. Jeśli chcesz mieć prostą ściągę, trzymaj się poniższej tabeli.
| Przewód radia | Funkcja | Co sprawdzić przed podłączeniem |
|---|---|---|
| Żółty | Stałe +12 V | Musi podtrzymywać pamięć stacji i ustawień |
| Czerwony | +12 V po stacyjce, czyli ACC | Radio ma się włączać i wyłączać wraz z kluczykiem |
| Czarny | Masa | Najlepiej solidny punkt na karoserii, bez farby i korozji |
| Niebieski / niebiesko-biały | Remote, antena lub wzmacniacz | Używaj tylko wtedy, gdy auto ma aktywną antenę albo zewnętrzny wzmacniacz |
| Pomarańczowy / pomarańczowo-biały | Podświetlenie | To przewód opcjonalny, nie zawsze jest potrzebny |
| Biały, szary, zielony, fioletowy w parach | Wyjścia głośnikowe + i - | Każda para odpowiada za osobny kanał, nie mieszaj ich między sobą |
Jeśli radio ma grać poprawnie, a nie tylko „w ogóle się włączyć”, zwracam jeszcze uwagę na impedancję głośników. W praktyce większość radioodbiorników pracuje z obciążeniem 4-8 Ω na kanał, więc nie warto łączyć kilku głośników równolegle bez przemyślenia całej instalacji. Taki schemat prowadzi już prosto do montażu krok po kroku.
Montaż krok po kroku bez zgadywania
Najczystsza metoda jest zwykle najkrótsza. Ja robię to tak:
- Odłączam minus akumulatora, żeby nie zrobić zwarcia przy pracy z wiązką.
- Wyjmuję stare radio i sprawdzam, czy w aucie jest ISO, czy potrzebna będzie przejściówka.
- Multimetrem mierzę przewód stały +12 V i przewód po stacyjce, zamiast ufać samemu kolorowi.
- Łączę żółty, czerwony i czarny zgodnie z funkcją, a nie wyłącznie zgodnie z barwą kabla.
- Podpinam pary głośnikowe, pilnując polaryzacji każdego kanału.
- Jeśli auto ma aktywną antenę albo wzmacniacz, podłączam przewód remote do niebiesko-białego wyjścia.
- Izoluję połączenia, układam wiązkę bez naprężeń i robię test przed wsunięciem radia do końca.
Przy gotowej przejściówce cały montaż zajmuje zwykle 20-40 minut. Jeśli trzeba szukać zasilania miernikiem, dopasować antenę i sprawdzać dodatkowe funkcje, bezpieczniej zarezerwować 1-2 godziny. Sama przejściówka kosztuje niewiele, ale interfejs CAN-BUS do bardziej złożonego auta potrafi podnieść budżet do 120-400 zł.
Po zrobieniu tych kroków radio powinno już działać, ale jeśli coś nie gra, szybciej znajdziesz winowajcę po objawach niż po domysłach.
Najczęstsze błędy i jak je rozpoznać
W instalacji radia typowe awarie są zaskakująco powtarzalne. Najczęściej winny jest jeden źle wpięty przewód, a nie całe urządzenie. Dlatego patrzę najpierw na objaw, a dopiero potem na schemat.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Radio traci pamięć po wyjęciu kluczyka | Żółty i czerwony przewód są zamienione albo brak stałego +12 V | Sprawdź zasilanie i zamień przewody, jeśli instalacja tego wymaga |
| Radio w ogóle się nie włącza | Brak masy, spalony bezpiecznik albo brak ACC | Zmierz napięcie, sprawdź bezpiecznik i punkt masy |
| Bezpiecznik pali się od razu po podłączeniu | Zwarcie na zasilaniu lub przewodzie głośnikowym | Odłącz wszystko i szukaj przetartej izolacji lub styku z karoserią |
| Gra tylko jeden kanał albo jeden głośnik milczy | Pomylenie par głośnikowych albo uszkodzone połączenie | Sprawdź każdy kanał osobno i nie łącz minusów z masą auta |
| Słychać piszczenie zależne od obrotów silnika | Słaba masa albo przewody prowadzone zbyt blisko zasilania | Popraw punkt masy i poprowadź wiązkę inaczej |
| Radio nie współpracuje z podświetleniem lub anteną | Niepodłączony przewód opcjonalny | Sprawdź wyjście dimmer lub remote i dobierz właściwy adapter |
Jeśli wyłapiesz problem po objawach, naprawa zwykle jest szybka. Najgorsze są ukryte zwarcia, bo potrafią wrócić dopiero po kilku dniach i wtedy trudno już pamiętać, który przewód został dociśnięty zbyt mocno. W nowych autach właśnie tutaj zaczyna się różnica między prostą przejściówką a pełnym interfejsem.
Kiedy potrzebny jest adapter, a kiedy sam schemat nie wystarczy
W starszym aucie z prostą instalacją radio często da się podłączyć niemal „przewód do przewodu”. W nowszych modelach sprawa robi się bardziej złożona, bo część funkcji nie idzie już osobnym kablem, tylko przez magistralę CAN-BUS. To oznacza, że sygnał po stacyjce, sterowanie z kierownicy, informacje o czujnikach parkowania albo współpraca z fabrycznym wzmacniaczem mogą wymagać dodatkowego modułu.
Ja traktuję to tak: jeśli radio jest tylko wymienianym elementem, zwykle wystarczy ISO i adapter antenowy. Jeśli jednak ma wejść w system, który wcześniej był mocno zintegrowany z autem, bez interfejsu można uruchomić tylko część funkcji. To ważne szczególnie wtedy, gdy liczysz na zachowanie wygody, a nie wyłącznie na dźwięk z głośników.
| Rozwiązanie | Po co je stosować | Typowy koszt |
|---|---|---|
| Adapter ISO | Dopasowuje kostkę radia do instalacji auta | 10-30 zł |
| Adapter antenowy | Łączy różne standardy wtyku anteny | 5-25 zł |
| Interfejs CAN-BUS | Pomaga zachować sterowanie z kierownicy i sygnał ACC | 120-400 zł |
| Interfejs do fabrycznego wzmacniacza | Zapewnia właściwy poziom sygnału dla systemu audio | 150-500 zł |
W praktyce najbardziej opłaca się zacząć od najprostszego zestawu i sprawdzić, czego naprawdę brakuje. Czasem wystarcza sama przejściówka, a czasem dopiero interfejs rozwiązuje problem z pamięcią, anteną i sterowaniem z kierownicy naraz. Kiedy już to wiesz, zostaje ostatni, ale bardzo ważny etap: test przed zamknięciem wszystkiego w konsoli.
Zanim zamkniesz konsolę, sprawdź te rzeczy jeszcze raz
Przed wsunięciem radia do końca robię krótki test kontrolny, bo to moment, w którym najłatwiej wyłapać błąd bez ponownego rozbierania połowy deski. Sprawdzam, czy radio włącza się i wyłącza z kluczykiem, czy pamięta stacje po odpięciu zasilania, czy każdy głośnik gra osobno i czy nie ma zakłóceń przy włączonym silniku.
- Start i wyłączenie - radio ma reagować zgodnie ze stacyjką.
- Pamięć - ustawienia i zapisane stacje nie powinny znikać.
- Głośniki - każdy kanał trzeba odsłuchać osobno, najlepiej na średniej głośności.
- Anteny i wzmacniacz - jeśli są w aucie, muszą dostać właściwy sygnał remote.
- Brak zakłóceń - po odpaleniu silnika nie powinno pojawić się buczenie ani pisk.
Po takim teście dopiero porządkuję wiązkę, zabezpieczam połączenia i montuję ramkę. To niewielki krok, ale właśnie on decyduje, czy instalacja będzie działała przez lata, czy po tygodniu wrócisz do rozbierania konsoli. Jeśli trzymasz się schematu zasilania, nie mylisz czerwonego z żółtym i nie pomijasz adapterów tam, gdzie są potrzebne, montaż radia staje się zwyczajną, przewidywalną robotą, a nie loterią.
