Jak podłączyć radio samochodowe bez kostki - Schemat i kolory kabli

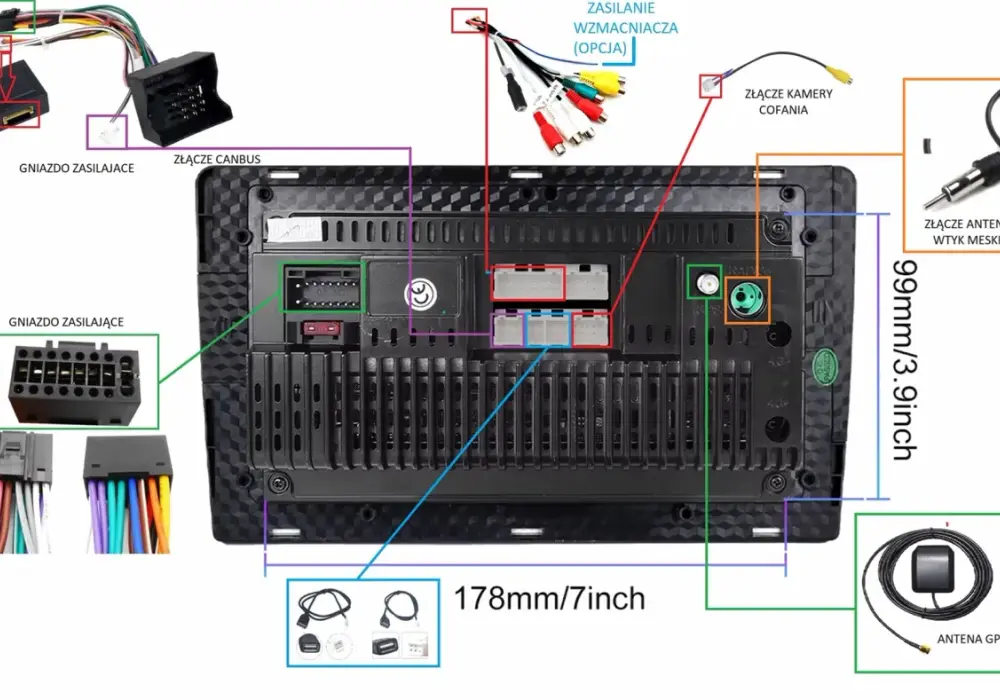

Podłączenie radia bez fabrycznej kostki da się zrobić spokojnie, ale tylko wtedy, gdy najpierw ustalisz funkcję każdego przewodu, a nie tylko jego kolor. Poniżej pokazuję, jak podłączyć radio samochodowe bez kostki tak, żeby nie zgubić pamięci, nie pomylić zasilania i nie robić instalacji na ślepo. To poradnik dla sytuacji, w której wiązka jest ucięta, przejściówka zginęła albo chcesz uruchomić radio poprawnie od zera.

Co przygotować, zanim dotkniesz przewodów

Przy takim montażu najwięcej czasu oszczędza nie siła, tylko porządek. Ja zawsze zaczynam od zestawu, który pozwala mi najpierw rozpoznać instalację, a dopiero potem ją spinać. Bez tego bardzo łatwo zrobić połączenie, które działa przez chwilę, a później gubi pamięć albo grzeje przewody.

• Multimetr lub dobry próbnik 12 V - najlepiej ustawić go na napięcie stałe w zakresie 20 V.
• Ściągacz izolacji i mały nożyk do przygotowania końcówek.
• Złączki zaciskowe, konektory albo lutownica, cyna i koszulki termokurczliwe.
• Taśma materiałowa lub peszel do uporządkowania wiązki.
• Bezpiecznik w oprawce, jeśli prowadzisz nowe zasilanie z akumulatora lub skrzynki bezpieczników.
• Adapter ISO i ewentualnie separator antenowy, jeśli samochód ma nietypową instalację lub wzmacniacz antenowy.

Ja zaczynam zawsze od odłączenia minusa akumulatora. To brzmi banalnie, ale przy kablach schowanych za konsolą jeden przypadkowy kontakt z masą potrafi spalić bezpiecznik albo narobić więcej szkody, niż cały montaż jest wart. Gdy masz już narzędzia, najważniejsze staje się jedno: nie ufać samym kolorom.

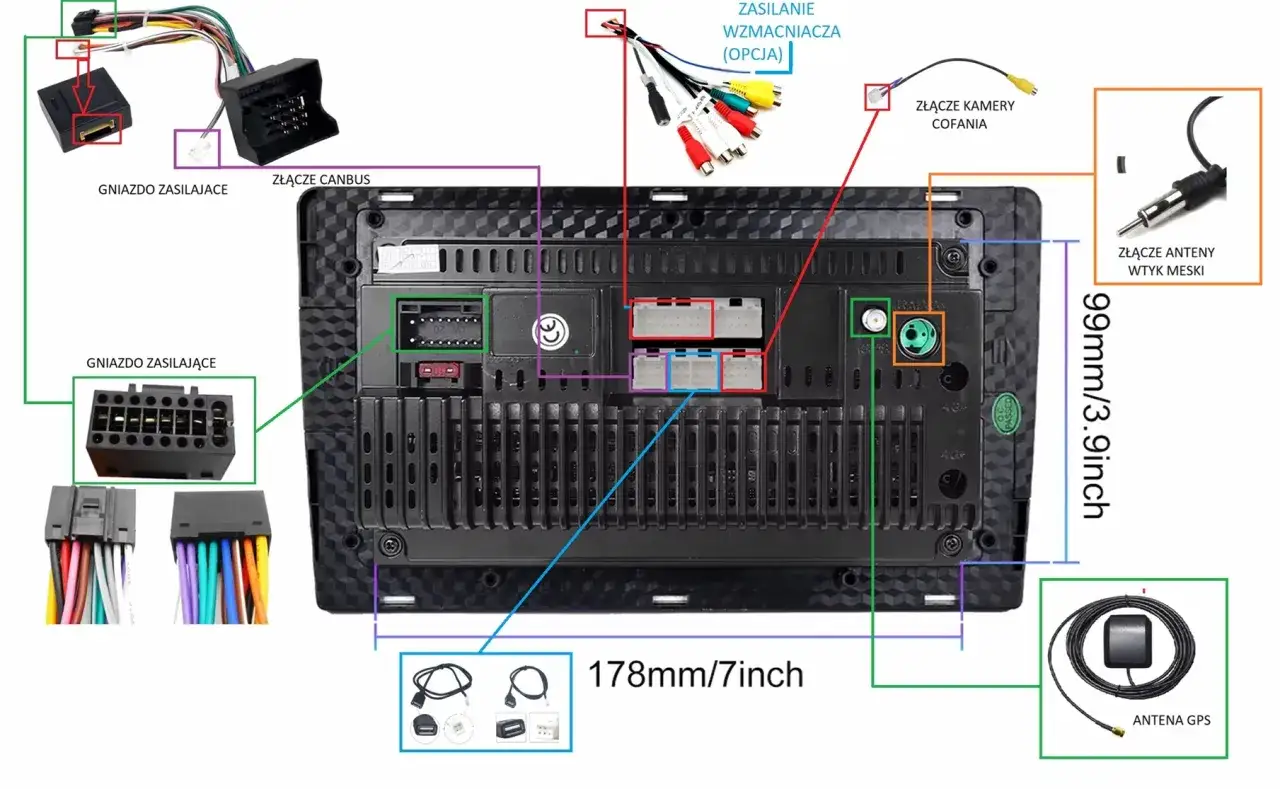

Jak rozpoznać przewody, gdy kolorom nie można ufać

W samochodowym audio najlepiej myśleć funkcją, nie barwą izolacji. Standard ISO 10487 porządkuje układ przewodów, ale w praktyce stare auta, przeróbki poprzedniego właściciela albo zamienione wiązki potrafią wprowadzić sporo zamieszania. Dlatego kolor traktuję jako wskazówkę, a pomiar jako decyzję ostateczną.

Uwaga: w wielu samochodach czerwony i żółty są zamienione miejscami, zwłaszcza gdy wcześniej ktoś już coś przerabiał albo producent zastosował własny układ. Jeśli po złożeniu radio gubi stacje albo nie wyłącza się tak, jak powinno, to właśnie tam szukam błędu jako pierwszego. Kiedy przewody są już zidentyfikowane, można je połączyć w logicznej kolejności.

Podłączanie krok po kroku bez fabrycznej kostki

Tu liczy się spokój i kolejność. Nawet prosty montaż można zepsuć jednym skrótem myślowym, więc wolę przejść przez instalację od zasilania do głośników i dopiero na końcu zamykać wszystko w desce.

1. Odłącz minus akumulatora i upewnij się, że w wiązce nie ma napięcia tam, gdzie będziesz pracować.
2. Znajdź przewód ze stałym +12 V oraz przewód po stacyjce, najlepiej miernikiem, nie wzrokiem.
3. Podłącz żółty przewód radia do stałego +12 V, ale z zachowaniem zabezpieczenia w postaci bezpiecznika, jeśli prowadzisz nowy odcinek kabla.
4. Podłącz czerwony przewód do ACC, czyli zasilania pojawiającego się po przekręceniu kluczyka. Jeśli w aucie nie ma takiego obwodu, pobierz go z odpowiedniego miejsca w skrzynce bezpieczników za pomocą bezpiecznika z odczepem.
5. Przykręć lub zaciśnij masę do czystej, niepomalowanej części karoserii. Farba i rdzawy nalot robią tu więcej szkody niż pożytku.
6. Podłącz przewody głośnikowe parami: biały, szary, zielony i fioletowy zestawiaj zgodnie z kanałami, a przewody z paskiem traktuj jako minusy danych par.
7. Jeśli radio ma przewód blue lub blue/white, użyj go tylko wtedy, gdy chcesz uruchamiać wzmacniacz albo antenę elektryczną. Przewodu podświetlenia nie wciskam na siłę, jeśli nie mam pewności, gdzie go wpiąć.
8. Zaizoluj wszystko porządnie, sprawdź działanie radia przed wsunięciem go do kieszeni i dopiero wtedy zamykaj konsolę.

Jeśli chcesz tylko zrobić krótki test, można na chwilę zasilić żółty i czerwony z jednego źródła +12 V. Traktuję to wyłącznie jako próbę działania, nie jako rozwiązanie docelowe, bo takie podłączenie może zostawić radio stale pod napięciem i szybciej rozładować akumulator. Gdy chcesz, by radio zachowywało się normalnie w aucie, czerwony powinien dostać sygnał po stacyjce.

W praktyce to właśnie ten etap najczęściej decyduje, czy montaż będzie działał jak trzeba, czy zamieni się w serię drobnych usterek. Zanim jednak wszystko zlutujesz albo zaciśniesz na stałe, warto wybrać metodę, która pasuje do stanu instalacji.

Adapter, złączki czy lutowanie co naprawdę ma sens

Nie każda sytuacja wymaga takiego samego podejścia. Jeśli instalacja w aucie jest jeszcze w dobrym stanie, najrozsądniej jest jej nie ciąć. Jeśli wiązka jest ucięta, zniszczona albo po poprzedniej naprawie wygląda jak zbiór przypadkowych skrętów, wtedy lepiej postawić na solidne połączenia niż na szybkie łatanie.

Jeśli pytasz mnie, co wygrywa najczęściej, odpowiadam bez wahania: adapter albo lutowanie z koszulką. Złączki są szybkie, ale przy częstych wibracjach i ciasnym montażu zwykła skręcana prowizorka potrafi się zemścić. Warto też pamiętać o drobiazgach, takich jak separator antenowy, który w części aut rozwiązuje problem słabego odbioru, choć na pierwszy rzut oka nikt o nim nie myśli. Po wyborze metody zostają jeszcze pułapki, które potrafią zepsuć nawet poprawny schemat.

Najczęstsze błędy, które psują cały montaż

Najgorsze w tym temacie jest to, że wiele błędów nie daje od razu spektakularnego efektu. Radio może się włączyć, głośniki mogą grać, a mimo to instalacja będzie niepoprawna. Potem pojawia się rozładowany akumulator, brak pamięci albo trzaski przy poruszaniu wiązką.

• Zamiana żółtego z czerwonym bez sprawdzenia, co robi każde zasilanie. Efekt to zwykle brak pamięci albo radio, które żyje własnym życiem.
• Masa na lakierze lub na luźnym mocowaniu. To daje niestabilną pracę, trzaski i czasem przegrzewanie przewodu.
• Łączenie głośnika z karoserią zamiast z parą przewodów z radia. W samochodowym audio minus głośnika nie idzie do blachy.
• Gołe skręty kabli bez izolacji. To oszczędność tylko do pierwszej wibracji albo do pierwszego zwarcia.
• Brak bezpiecznika na nowym przewodzie zasilającym. W razie zwarcia ryzykujesz nie tylko radio, ale i wiązkę.
• Brak adaptera antenowego w autach, które tego wymagają. Radio działa, ale odbiór jest wyraźnie słabszy.
• Wpychanie radia na siłę i zgniatanie przewodów za obudową. Po kilku dniach takie miejsce potrafi po prostu przestać przewodzić.

Gdy radio nie trzyma pamięci, zaczynam od żółtego przewodu. Gdy nie wyłącza się razem ze stacyjką, sprawdzam czerwony. Gdy gra tylko część głośników albo kanały brzmią dziwnie płasko, wracam do polaryzacji par. Taka diagnostyka jest szybsza niż bezmyślne przepinanie wszystkiego po kolei. Na koniec zostaje krótki test, który oszczędza najwięcej nerwów.

Zanim wsuniesz radio na miejsce, zrób jeszcze ten krótki test

Zanim przykręcisz wszystko na gotowo, sprawdź kilka rzeczy w tej samej kolejności, w jakiej chciałbyś później korzystać z radia. To prosty etap, ale właśnie on odróżnia poprawny montaż od „prawie działającego” montażu.

• Czy radio pamięta stacje i ustawienia po wyjęciu kluczyka?
• Czy uruchamia się i gaśnie zgodnie z pozycją stacyjki?
• Czy każdy głośnik gra w odpowiednim miejscu po teście balansu i fadera?
• Czy po kilku minutach pracy nic się nie grzeje i nie pachnie izolacją?
• Czy antena, podświetlenie i ewentualny wzmacniacz reagują tak, jak powinny?
• Czy w nowszym aucie nie zniknęły funkcje sterowania z kierownicy albo komunikaty na wyświetlaczu?

W samochodach, w których radio jest częścią większego systemu, prosty montaż bez adaptera bywa niewystarczający. Jeśli instalacja współpracuje z CAN, fabrycznym wzmacniaczem albo sterowaniem z kierownicy, lepiej od razu sięgnąć po dedykowaną przejściówkę niż później szukać źródła problemu po omacku. Właśnie tak najbezpieczniej zamknąć temat i mieć radio, które działa od pierwszego dnia, a nie tylko podczas krótkiego testu.
