Prawidłowe zasilenie radia decyduje nie tylko o tym, czy urządzenie się włączy, ale też czy po wyjęciu kluczyka zostaną zapisane stacje, godzina i ustawienia dźwięku. W praktyce pytanie, jak podłączyć pamięć w radiu samochodowym, dotyczy przede wszystkim stałego plusa, czyli przewodu podtrzymującego ustawienia. Poniżej pokazuję, jak rozpoznać właściwe przewody, sprawdzić je miernikiem i nie popełnić błędu, przez który radio resetuje się przy każdym wyłączeniu zapłonu.
Najważniejsze rzeczy, które trzeba sprawdzić przed podłączeniem radia
- Żółty przewód zwykle odpowiada za stałe zasilanie pamięci, a czerwony za zasilanie po stacyjce.
- Czarny przewód to masa i bez niej radio potrafi zachowywać się losowo, nawet jeśli się uruchamia.
- Najpewniej sprawdzisz instalację miernikiem, a nie po samych kolorach kabli.
- Jeśli radio traci ustawienia, winna bywa zamiana przewodów albo brak stałego plusa w kostce auta.
- W nowoczesnych autach z CAN-busem często potrzebny jest adapter lub interfejs, a nie bezpośrednie wpięcie.
Co w radiu naprawdę oznacza pamięć
W samochodowym radioodbiorniku pamięć to nie pendrive i nie karta microSD, tylko układ podtrzymujący ustawienia zapisane w urządzeniu. Chodzi o stacje radiowe, korekcję dźwięku, parowanie Bluetooth, zegar, a czasem także ostatnio wybrane źródło dźwięku. Jeśli ten obwód nie ma stałego zasilania, radio zachowuje się tak, jakby było montowane od nowa po każdym wyłączeniu zapłonu.
Ja zwykle tłumaczę to bardzo prosto: radio potrzebuje dwóch różnych rodzajów prądu. Jeden ma być obecny cały czas, drugi pojawia się dopiero po przekręceniu kluczyka. W standardzie instalacji car audio za stały plus odpowiada zwykle przewód BATT, a za zasilanie po stacyjce przewód ACC. Gdy te dwa obwody są pomylone, radio działa, ale nie pamięta ustawień albo nie wyłącza się tak, jak powinno. Kiedy rozumiesz już tę różnicę, łatwiej sprawdzić, co dzieje się w konkretnej wiązce przewodów.

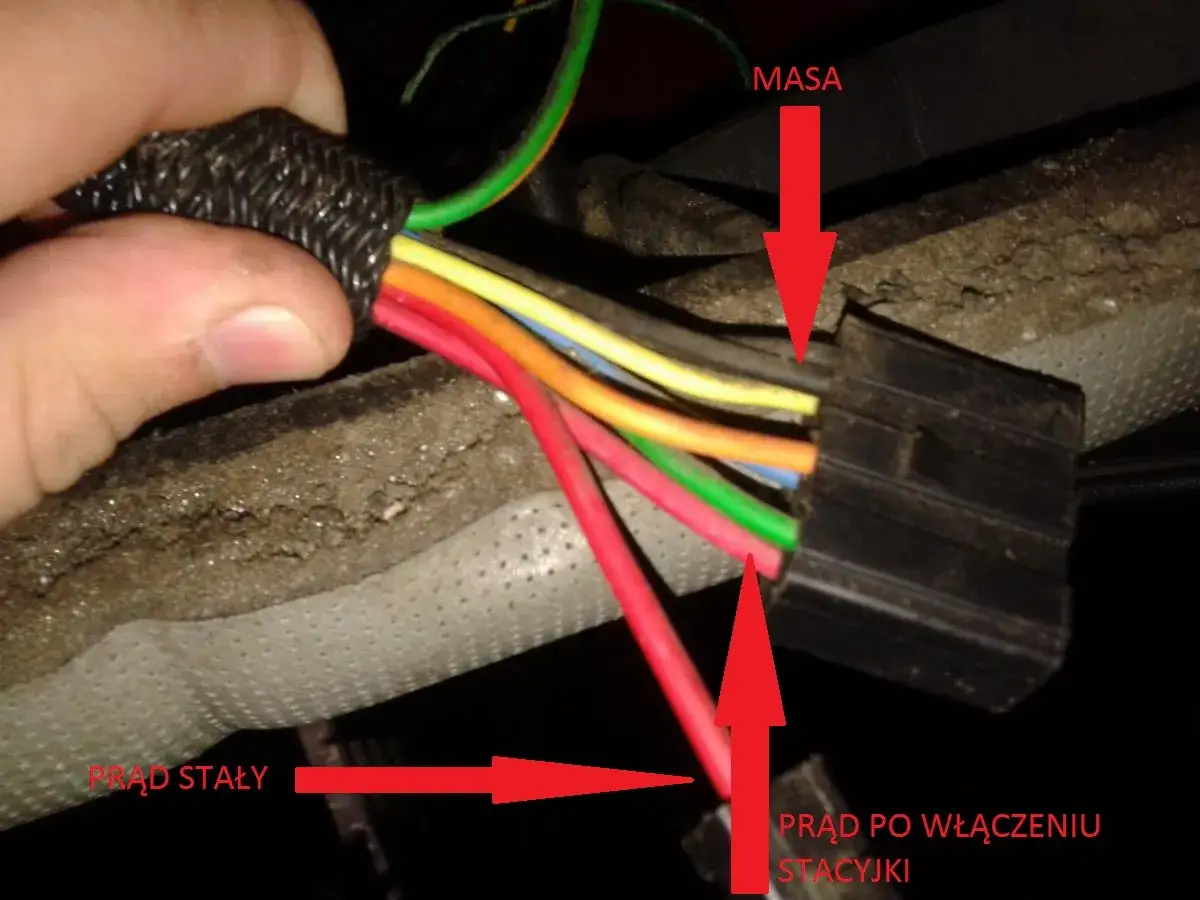

Jak rozpoznać właściwe przewody w kostce ISO
Największy błąd początkujących polega na tym, że ufają kolorom bez sprawdzenia napięcia. To działa tylko czasem, bo w wielu autach fabryczna wiązka ma inny układ niż radio aftermarketowe. Dlatego ja zawsze zaczynam od pomiaru, a dopiero potem łączę przewody.
| Funkcja | Typowy kolor | Jak powinno działać |
|---|---|---|
| Stałe zasilanie pamięci | Żółty | Napięcie ma być obecne cały czas, także po wyjęciu kluczyka |
| Zasilanie po stacyjce | Czerwony | Napięcie pojawia się po ustawieniu zapłonu lub pozycji ACC |
| Masa | Czarny | Powinna mieć pewny kontakt z karoserią |
| Antena lub wzmacniacz | Niebieski | Aktywuje się tylko wtedy, gdy radio pracuje |
Do sprawdzenia wystarczy zwykły multimetr ustawiony na pomiar napięcia stałego. Czarną sondę przykładam do masy lub metalowej części karoserii, a czerwoną do podejrzanego przewodu. Na kablu pamięci powinno być około 12 V niezależnie od pozycji kluczyka, natomiast na przewodzie ACC napięcie pojawia się dopiero po zapłonie. Jeśli wartości są odwrotne, radio będzie działało, ale nie zachowa ustawień po wyłączeniu auta. Jeśli oba przewody mają napięcie cały czas, też trzeba to uporządkować, bo radio może nie gasnąć ze stacyjką.
W praktyce bardzo pomaga jeszcze jedna zasada: nie zakładaj, że w każdym aucie żółty przewód auta oznacza to samo co żółty przewód radia. Producent instalacji i producent odbiornika nie zawsze trzymają się identycznego układu, więc na tym etapie oszczędzasz sobie późniejszego rozbierania pół konsoli. Kiedy już wiesz, który przewód odpowiada za zasilanie stałe, można przejść do właściwego podłączenia.
Jak podłączyć podtrzymanie pamięci krok po kroku
Jeśli chcesz zrobić to porządnie, nie zaczynaj od cięcia kabli. Najpierw przygotuj narzędzia i upewnij się, że radio pasuje do instalacji auta. W prostym montażu przydają się: multimetr, ściągacz izolacji, konektory albo koszulki termokurczliwe oraz ewentualnie adapter ISO. Taki zestaw zwykle zamyka się w kwocie od kilkudziesięciu do około 100-150 zł, zależnie od jakości elementów i tego, czy potrzebujesz też przejściówki antenowej.
- Odłącz minus akumulatora. To najbezpieczniejszy start i realnie chroni przed zwarciem.
- Sprawdź instrukcję radia. W niektórych modelach producent dopuszcza zmostkowanie przewodów tylko w awaryjnym układzie, ale wtedy radio nie będzie sterowane stacyjką.
- Wyszukaj stały plus i ACC w aucie. Zrób to miernikiem, nie po kolorach wiązki.
- Podłącz żółty przewód radia do stałego +12 V. To on odpowiada za pamięć ustawień.
- Czerwony przewód połącz z zasilaniem po stacyjce. Dzięki temu radio włączy się i wyłączy razem z autem.
- Czarny przewód przykręć lub połącz z pewną masą. Luźna masa to częsta przyczyna resetów i trzasków.
- Zabezpiecz wszystkie połączenia. Najlepiej użyć złączek zaciskowych albo lutowania i koszulki termokurczliwej, zamiast skrętek owiniętych taśmą.
- Sprawdź działanie po złożeniu. Ustaw stację, wyłącz zapłon, odczekaj chwilę i włącz radio ponownie.
Jeżeli instalacja w aucie jest fabryczna i nie chcesz jej ciąć, rozsądniej użyć przejściówki niż przerabiać wiązkę na stałe. To szczególnie ważne w nowszych autach, gdzie radio bywa spięte z elektroniką pojazdu. W takim przypadku koszt adaptera jest zwykle niewielki w porównaniu z czasem, jaki można stracić na szukanie błędnego przewodu. I właśnie tutaj zaczynają się najczęstsze problemy, o których warto wiedzieć zawczasu.

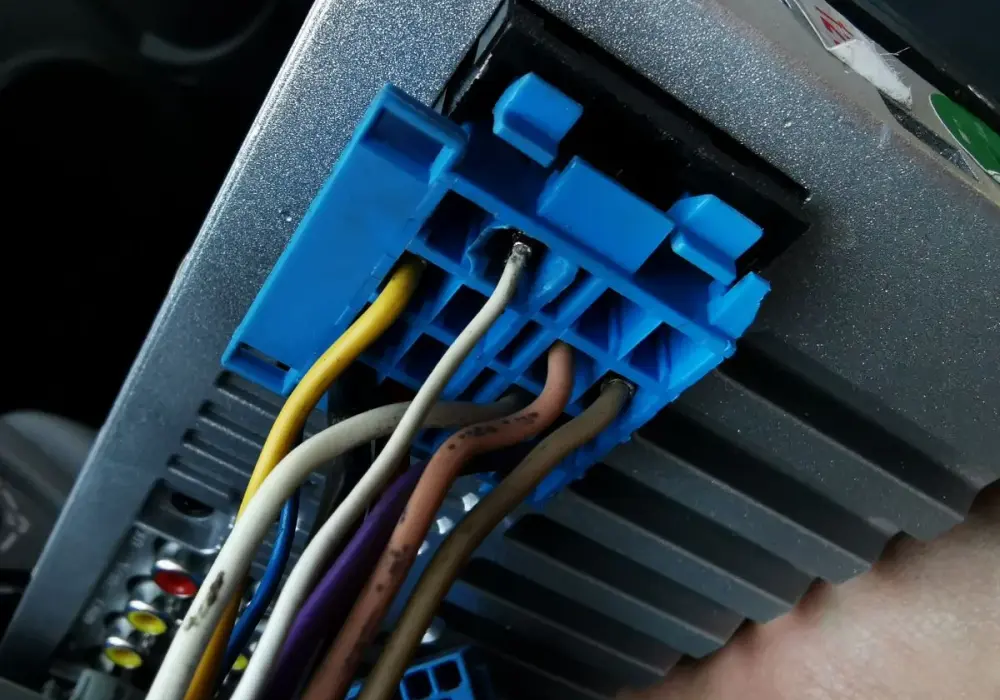

Dlaczego radio dalej gubi stacje i ustawienia
Jeśli po podłączeniu radio nadal resetuje się po każdym zgaszeniu silnika, przyczyna zwykle jest banalna, ale ukryta w detalach. Najczęściej chodzi o brak stałego plusa, zamienione przewody żółty z czerwonym albo słabą masę. Zdarza się też, że radio traci pamięć tylko podczas rozruchu, gdy napięcie w instalacji wyraźnie spada.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Radio kasuje stacje po wyjęciu kluczyka | Brak stałego +12 V na przewodzie pamięci | Sprawdź żółty przewód i przepnij go na zasilanie stałe |
| Radio nie wyłącza się ze stacyjką | Czerwony ACC podłączony do stałego plusa | Przenieś czerwony przewód na obwód po zapłonie |
| Ustawienia znikają tylko przy odpalaniu auta | Spadek napięcia, słaba masa albo zużyty akumulator | Sprawdź masę, stan akumulatora i punkty połączeń |
| Radio działa, ale zachowuje się niestabilnie | Luźne złącza albo źle zaciśnięte przewody | Popraw styki i zabezpiecz połączenia mechanicznie |
W praktyce największy błąd robi się wtedy, gdy ktoś „na szybko” zmostkuje żółty i czerwony przewód, żeby radio w ogóle grało. To rozwiązanie bywa użyteczne tylko awaryjnie, bo odbiornik nie korzysta wtedy z rozdzielenia pamięci i zasilania po stacyjce. Efekt? Radio trzeba wyłączać ręcznie, a przy dłuższym postoju łatwiej o niepotrzebny pobór prądu. Jeśli zależy ci na normalnym użytkowaniu, lepiej doprowadzić instalację do poprawnego układu niż szukać obejść. Gdy auto ma bardziej złożoną elektronikę, wchodzą już dodatkowe ograniczenia.
Kiedy lepiej użyć adaptera albo oddać montaż do fachowca
Nie każde auto nadaje się do prostego podłączenia „kolor do koloru”. W nowszych modelach z magistralą CAN, fabrycznym wzmacniaczem, sterowaniem z kierownicy albo zintegrowanym panelem środkowym radio może wymagać adaptera, interfejsu lub dodatkowego przewodu sygnałowego. Wtedy samodzielne dłubanie w wiązce zwykle daje więcej ryzyka niż oszczędności.
Ja traktuję serwis jako rozsądny wybór w trzech sytuacjach: gdy nie ma stałego plusa w kostce, gdy radio współpracuje z elektroniką auta i gdy nie chcesz ingerować w fabryczną instalację. Podstawowy montaż radia 1-DIN w warsztacie kosztuje zwykle około 100-200 zł, a przy bardziej skomplikowanych adapterach kwota rośnie. To wciąż bywa lepsza opcja niż naprawa błędnie podłączonego zasilania, zwłaszcza jeśli radio ma pracować długo i bez niespodzianek. Dla porządku dodam jeszcze jedną rzecz, o której wielu kierowców zapomina po zakończonym montażu.
Co sprawdzić po pierwszym uruchomieniu i po kilku dniach
Po pierwszym montażu nie poprzestaję na tym, że radio się włączyło. Ustawiam stacje, godzinę, korekcję dźwięku, wyłączam zapłon i wracam do auta po kilku minutach. Jeśli wszystko jest podłączone prawidłowo, ustawienia zostają na miejscu. Potem robię jeszcze jeden test następnego dnia, bo część problemów ujawnia się dopiero po dłuższym postoju albo po zimnym starcie.
Jeśli radio pamięta ustawienia, ale akumulator po kilku dniach postoju słabnie, warto wrócić do instalacji i sprawdzić, czy stały plus nie został podpięty nie tam, gdzie trzeba. Stałe zasilanie ma podtrzymywać pamięć, a nie drenować akumulator. Dobrze zrobione podłączenie jest praktycznie niewidoczne w codziennym użyciu: radio włącza się płynnie, pamięta wszystko po wyłączeniu i nie wymaga ręcznego resetowania. To właśnie ten efekt powinien być celem całej pracy, nie samo „żeby grało”.
