W tym tekście pokazuję, jak podłączyć kabel antenowy do gniazdka bez zgadywania, jak rozpoznać typ złącza w ścianie, czym różni się wtyk IEC od F i co zrobić, gdy po podłączeniu nadal nie ma sygnału. To praktyczny poradnik dla kogoś, kto chce po prostu uruchomić telewizję albo dekoder bez niepotrzebnego eksperymentowania.
Najpierw rozpoznaj gniazdo, potem dobierz właściwy wtyk i sprawdź sygnał
- IEC zwykle pasuje do klasycznego wyjścia TV lub radio w gnieździe antenowym.
- F jest gwintowane i najczęściej służy do toru SAT.
- Jeśli końcówka nie pasuje od razu, nie wciskaj jej na siłę, tylko sprawdź standard gniazda.
- W instalacjach antenowych liczy się też kabel 75 Ω, ekranowanie i sensowna długość przewodu.
- Po podłączeniu często trzeba jeszcze ponownie wyszukać kanały albo włączyć zasilanie anteny.
Najpierw sprawdź, z jakim gniazdem masz do czynienia
Ja zawsze zaczynam od ściany, nie od telewizora. To najprostszy sposób, żeby nie kupić złej końcówki i nie męczyć się z przewodem, który od początku nie ma prawa pasować. W praktyce najczęściej trafisz na trzy warianty: klasyczne gniazdo RTV/TV, gniazdo RTV-SAT albo osobne wyjście SAT.
| Oznaczenie gniazda | Co to oznacza w praktyce | Jaki wtyk zwykle pasuje | Do czego używasz |
|---|---|---|---|
| TV / RTV | Klasyczne wyjście antenowe do telewizora | IEC | Telewizja naziemna albo sygnał z instalacji zbiorczej |
| R / FM | Wyjście radiowe | IEC | Radio |
| SAT | Gwintowane wyjście dla toru satelitarnego | F | Dekoder satelitarny, instalacja z konwerterem |
| RJ45 | To nie jest gniazdo antenowe | Wtyk sieciowy | Internet, sieć lokalna, nie sygnał TV |

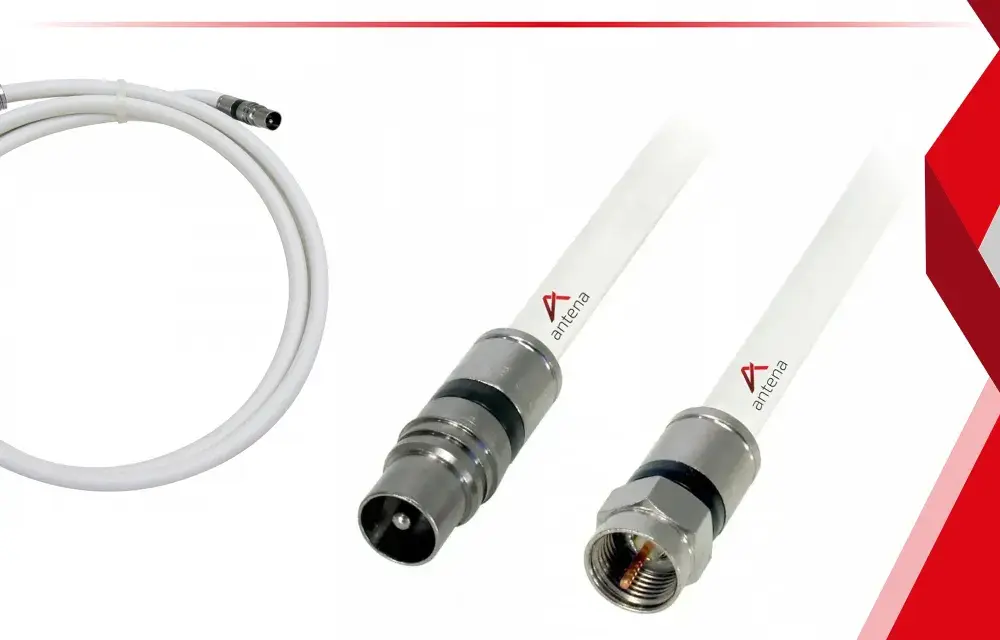

Różnica jest ważniejsza, niż wygląda na pierwszy rzut oka. W gnieździe TV sygnał idzie inną drogą niż w torze SAT, a w instalacjach RTV-SAT te wyjścia są celowo rozdzielone. IEC wciskasz, F wkręcasz - i to naprawdę jest najkrótsza reguła, którą warto zapamiętać. Jeśli w ścianie widzisz opis SAT, myśl o gwincie; jeśli widzisz TV albo R, myśl o klasycznym złączu antenowym. Skoro już wiesz, co masz w ścianie, pora podłączyć przewód właściwą stroną.
Podłącz przewód antenowy bez siłowania się z końcówką
Gdy rozumiem typ gniazda, sam montaż zajmuje dosłownie chwilę. Najważniejsze jest to, żeby nie traktować kabla jak czegoś, co „da się dociśnąć”. Jeśli wtyk nie pasuje, to sygnał, że trzeba go dobrać właściwie, a nie naciskać mocniej.
- Wyłącz telewizor albo dekoder i obejrzyj oznaczenie gniazda w ścianie.
- Sprawdź końcówkę kabla: do TV i radia zwykle potrzebujesz IEC, do SAT - F.
- Wsuń wtyk IEC do końca albo nakręć wtyk F ręką, bez używania narzędzi.
- Ułóż przewód tak, żeby nie był zgięty tuż przy ścianie lub za obudową telewizora.
- Włącz odbiornik i uruchom wyszukiwanie kanałów albo sprawdź poziom sygnału w menu tunera.
Jeżeli instalacja ma wzmacniacz antenowy, czasem trzeba jeszcze włączyć zasilanie anteny w ustawieniach telewizora albo dekodera. To detal, ale bardzo często decyduje o tym, czy obraz pojawi się od razu, czy ekran zostanie pusty. Kiedy kabel już siedzi na miejscu, warto przejść do tego, jak dobrać odpowiedni przewód i czy w ogóle potrzebny jest adapter.
Jak dobrać wtyk, kabel i adapter, żeby połączenie było stabilne
Tu najłatwiej popełnić błąd zakupowy. Sam fakt, że kabel wygląda „antenowo”, niczego nie gwarantuje. Dla mnie liczy się przede wszystkim standard złącza, impedancja 75 Ω i jakość samego przewodu, bo to one decydują o stabilności sygnału bardziej niż kolor izolacji czy marketing na opakowaniu.
| Rozwiązanie | Kiedy ma sens | Zaleta | Ograniczenie |
|---|---|---|---|
| IEC | Klasyczne gniazdo TV lub R | Szybkie podłączenie na wcisk | Nie pasuje do toru SAT |
| F | Gniazdo SAT, multiswitch, instalacja satelitarna | Pewny gwint i dobre ekranowanie połączenia | Wymaga właściwego gniazda lub dekodera |

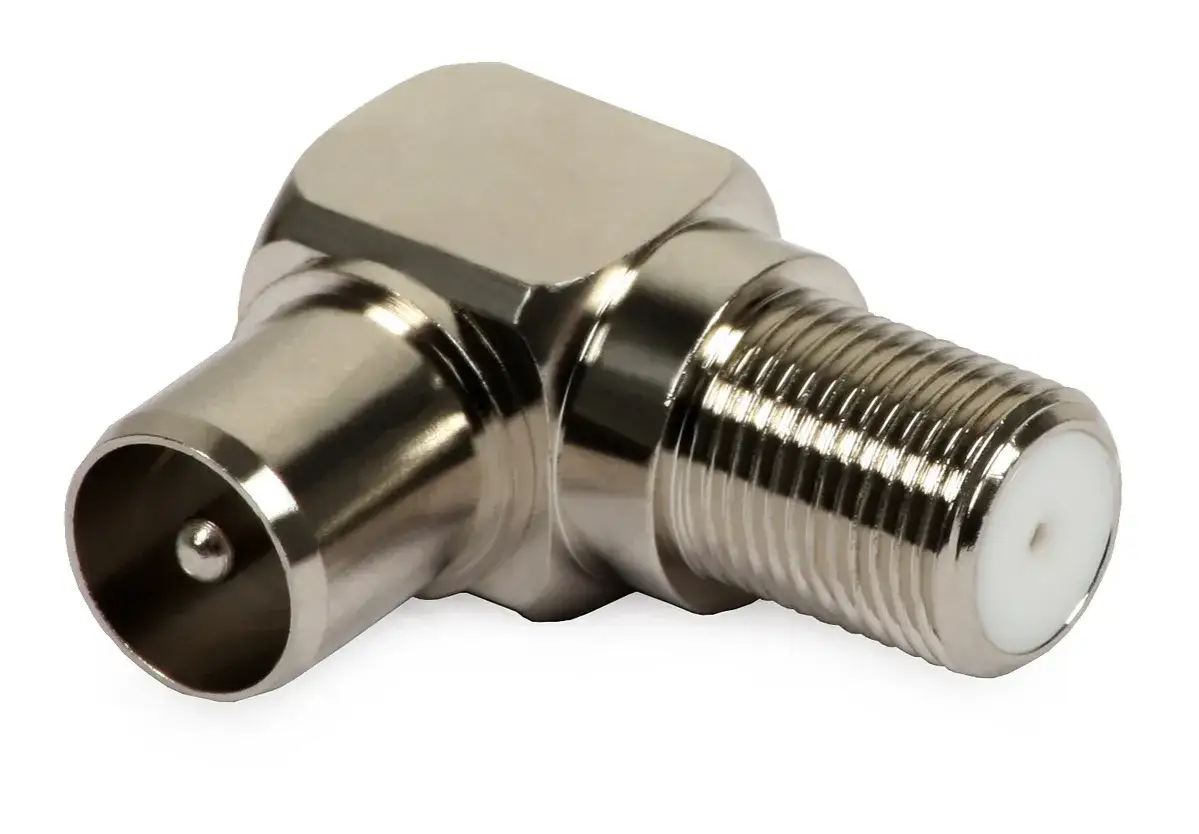

| Adapter IEC-F | Gdy standardy się nie zgadzają i potrzebujesz obejścia | Pomaga uruchomić sprzęt bez wymiany całego toru | To rozwiązanie awaryjne, nie ideał na lata |
| Nowy kabel 75 Ω | Gdy stary przewód jest słaby, zbyt długi albo uszkodzony | Mniej strat i mniej problemów z zakłóceniami | Wymaga wymiany, a nie tylko przejściówki |
Przy krótszych odcinkach, mniej więcej do 5 metrów, różnice między kablami bywają mniejsze. Ale gdy przewód ma 10 metrów lub więcej, jakość zaczyna mieć realne znaczenie. Wtedy słabe ekranowanie, zbyt duże tłumienie albo niska jakość wykonania potrafią zepsuć odbiór bardziej niż sam telewizor. Jeśli instalacja biegnie przez kilka pomieszczeń, nie oszczędzałbym na kablu. Nawet dobrze dobrany przewód nie pomoże jednak, jeśli po drodze popełnisz jeden z klasycznych błędów montażowych.
Najczęstsze błędy, przez które obraz nadal znika albo śnieży
W praktyce to nie „zły telewizor” jest najczęstszym winowajcą, tylko drobiazgi przy połączeniu. Z doświadczenia widzę, że ludzie najczęściej mylą standard złącza, zostawiają wtyk niedociśnięty albo zakładają, że jedno gniazdko działa tak samo jak drugie. Nie działa.
- Wciskanie niepasującej końcówki - IEC i F to dwa różne standardy, więc siłowe dopasowanie kończy się zwykle uszkodzeniem złącza albo słabym kontaktem.
- Luźne osadzenie wtyku - jeśli kabel siedzi „na pół gwizdka”, obraz może zanikać, pikselizować albo nie pojawiać się wcale.
- Dotknięcie oplotu do żyły centralnej - to klasyczny błąd przy źle zarobionym kablu, który potrafi całkiem zabić sygnał.
- Załamany przewód przy samej końcówce - ostry łuk przy ścianie lub za szafką szybko pogarsza połączenie.
- Mylenie gniazda antenowego z sieciowym - RJ45 wygląda inaczej, ale bywa mylony przez osoby, które podłączają sprzęt w pośpiechu.
- Brak ponownego wyszukania kanałów - po przepięciu telewizora lub dekodera odbiornik czasem trzeba przeskanować od nowa.
Największy błąd, jaki widzę, to założenie, że skoro kabel „wszedł”, to wszystko musi działać. Często dopiero chwilę później wychodzi, że wtyk jest niedopasowany, sygnał jest słaby albo telewizor nadal szuka kanałów na starych parametrach. Jeśli problem mimo wszystko zostaje, szukam go już nie w samym kablu, tylko w instalacji budynku.
Kiedy problem leży w instalacji, a nie w samym kablu
Jeśli po poprawnym podłączeniu nadal nie ma obrazu albo sygnał jest bardzo niestabilny, warto spojrzeć szerzej. W blokach gniazdo może być przelotowe albo końcowe, a w domach jednorodzinnych problemem bywa wzmacniacz, rozgałęźnik lub stara instalacja prowadzona „po drodze” przez kilka pomieszczeń. To już nie jest kwestia jednego kabla, tylko całego toru sygnałowego.
Najpierw sprawdzam, czy używam właściwego wyjścia na gnieździe. Potem oglądam dekoder lub telewizor: czy ma włączone zasilanie anteny, czy widzi poziom sygnału i czy źródło wejścia jest ustawione poprawnie. W instalacjach satelitarnych ważne jest też to, że tor SAT może zasilać konwerter, więc przypadkowy splitter albo źle dobrany zamiennik potrafi zrobić więcej szkody niż pożytku. Jeśli w mieszkaniu działa radio, a nie działa TV, problem zwykle siedzi w jednym torze, nie w całym gnieździe. To cenna wskazówka, bo zawęża poszukiwania bez rozbierania połowy ściany.
Gdy instalacja jest przelotowa, nie warto zgadywać, jakie gniazdo zostało wpięte i w jakiej kolejności. Źle dobrane zakończenie linii potrafi osłabić sygnał również na innych punktach. W takich sytuacjach lepiej zatrzymać się na chwilę, sprawdzić oznaczenia na osprzęcie i dopiero wtedy wrócić do podłączania urządzenia. Na koniec zostają już tylko drobne nawyki, które utrzymują sygnał w ryzach na dłużej.
Co robię na koniec, żeby sygnał trzymał poziom na dłużej
Połączenie antenowe nie wymaga wielkiej filozofii, ale lubi porządek. Dobrze dobrane złącze, kabel 75 Ω i brak ostrych załamań robią większą różnicę, niż wielu osobom się wydaje. Jeśli miałbym zostawić jedną praktyczną myśl, powiedziałbym tak: sprawdź gniazdo, dobierz właściwy wtyk i nie zakładaj, że adapter rozwiązuje wszystko.
Ja zostawiam sobie też jeden prosty nawyk: nie ciągnę za przewód przy odłączaniu, nie przygniatam go meblami i po każdej zmianie sprzętu robię krótkie ponowne wyszukanie kanałów. To niewielki wysiłek, ale właśnie on sprawia, że instalacja działa stabilnie, zamiast wracać z tym samym problemem po kilku dniach. Jeśli chcesz, mogę też przygotować krótką wersję tego poradnika w formie checklisty do szybkiego użycia przy telewizorze.
