Czarny przewód bywa oznaczeniem minusa w prostych układach DC, ale w praktyce nie jest to reguła, na której można bezpiecznie polegać. Dlatego na pytanie, czy czarny kabel to minus, nie da się odpowiedzieć jednym słowem: wszystko zależy od typu instalacji, standardu producenta i tego, czy mówimy o elektronice niskonapięciowej, samochodzie, czy sieci 230 V. W tym artykule pokazuję, kiedy kolor rzeczywiście coś podpowiada, kiedy może wprowadzić w błąd i jak sprawdzić przewód bez zgadywania.
Najważniejsze rzeczy do zapamiętania przed podłączeniem przewodu
- W elektronice niskonapięciowej czarny przewód bardzo często oznacza masę albo minus.
- W instalacjach AC w Polsce czarny kabel może być przewodem fazowym, a nie „ujemnym”.
- Masa, minus i uziemienie to nie są pojęcia zamienne, choć w prostych układach często się pokrywają.
- Najpewniejszą odpowiedź daje schemat, opis zacisków albo pomiar multimetrem.
- Przy kablach do 230 V nie wolno zakładać biegunowości na podstawie samego koloru izolacji.
Kiedy czarny przewód faktycznie bywa minusem
W świecie elektroniki niskonapięciowej czarny kabel bardzo często pełni rolę przewodu ujemnego albo masy. Tak bywa w prostych układach zasilanych 3,3 V, 5 V czy 12 V, w breadboardach, zasilaczach laboratoryjnych, akcesoriach USB, taśmach LED i wielu projektach DIY. Jeśli producent trzyma się konwencji, czerwony prowadzi plus, a czarny wraca do GND, czyli punktu odniesienia układu.
Tu pojawia się ważny niuans: masa nie zawsze jest tym samym co minus. W prostym obwodzie jednosupply te pojęcia często są praktycznie takie same, ale w bardziej złożonych urządzeniach masa może być tylko wspólnym punktem odniesienia dla sygnałów. Wtedy nie warto mylić jej z biegunem zasilania, bo to już prowadzi do błędnych założeń przy podłączeniach.
W motoryzacji kolor czarny też często kojarzy się z masą, zwłaszcza w dodatkowych akcesoriach i prostych wiązkach. Mimo to nawet tam nie traktuję go jak świętej zasady, bo producent auta, modułu albo adaptera może stosować własne oznaczenia. Najbezpieczniej uznać, że czarny przewód jest podejrzanie prawdopodobnym minusem tylko w określonym kontekście, a nie zawsze i wszędzie. Z tego właśnie powodu trzeba najpierw odróżnić instalacje DC od AC.
| Sytuacja | Co zwykle oznacza czarny przewód | Czy można ufać kolorowi |
|---|---|---|
| Elektronika 3,3 V / 5 V | Masa lub minus zasilania | Tak, ale tylko przy zgodzie z dokumentacją |
| Akcesoria samochodowe i małe moduły | Najczęściej masa lub biegun ujemny | Często tak, ale schemat nadal wygrywa |
| Sprzęt producenta bez opisu | Może oznaczać dowolną funkcję | Nie, kolor sam w sobie niczego nie gwarantuje |
| Instalacja 230 V | Może być fazą | Nie, tutaj założenie „minus = czarny” jest błędne |
Jeśli więc patrzysz na kabel w ładowarce, płytce prototypowej albo prostym zasilaniu DC, czarny rzeczywiście bywa minusem. Ale gdy tylko wchodzisz w instalacje sieciowe, sprawa natychmiast się komplikuje, a samo patrzenie na kolor przestaje mieć sens. To prowadzi wprost do drugiego, znacznie ważniejszego pytania: kiedy czarny przewód na pewno nie oznacza minusa.
Gdzie czarny przewód nie oznacza minusa
W instalacjach AC, czyli tam, gdzie pracuje napięcie sieciowe 230 V, nie mówi się w ogóle o plusie i minusie w takim sensie jak w elektronice DC. W Polsce i szerzej w Europie czarny kolor bardzo często występuje jako przewód fazowy, obok brązowego i szarego. Neutralny jest zwykle niebieski, a ochronny zielono-żółty. Innymi słowy: w gniazdku, rozdzielnicy albo oprawie oświetleniowej czarny kabel nie jest minusem, tylko może być przewodem pod napięciem.
To właśnie tutaj najłatwiej o kosztowny błąd. Ktoś pamięta, że w elektronice czarny oznacza masę, i przenosi ten nawyk na instalację domową. W praktyce może to skończyć się zwarciem, uszkodzeniem urządzenia albo porażeniem. Ja zawsze zakładam jedną zasadę roboczą: jeśli nie znam standardu danego urządzenia, kolor traktuję wyłącznie jako wskazówkę.
Warto też pamiętać o kablach wielożyłowych i wiązkach sygnałowych. Tam czarny może oznaczać jedną z faz, linię sygnałową, ekran albo zupełnie inną funkcję zależną od producenta. W starszych instalacjach kolorystyka bywa dodatkowo pomieszana przez wcześniejsze naprawy, więc nawet „znajomy” kolor nie daje pełnej pewności. Po takim rozróżnieniu naturalnie pojawia się pytanie: jak sprawdzić przewód tak, żeby nie zgadywać?
Jak sprawdzić przewód bez zgadywania
Najpierw sprawdzam dokumentację urządzenia: schemat, opis zacisków, nadruk przy złączach albo oznaczenia na obudowie. Jeśli ich nie ma, sięgam po multimetr. To prostsze i bezpieczniejsze niż opieranie się na intuicji. Kolor może być podpowiedzią, ale pomiar daje odpowiedź.

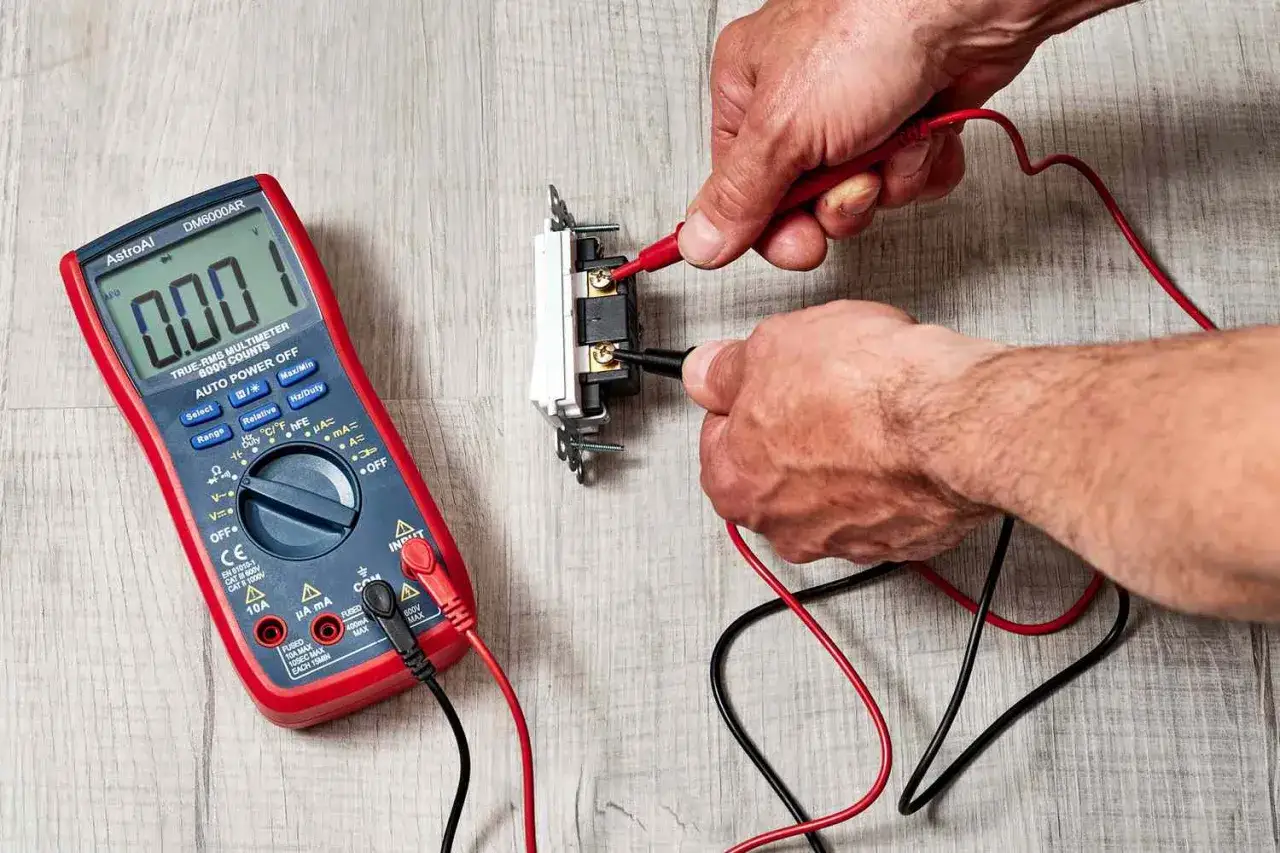

Sprawdzenie przewodu miernikiem krok po kroku
- Wyłącz zasilanie, jeśli chcesz sprawdzić ciągłość przewodu albo zidentyfikować żyły w kablu.
- Ustaw multimetr do zadania: DCV dla napięcia stałego, ACV dla sieci 230 V, test ciągłości dla połączeń bez napięcia.
- Przy prądzie stałym zmierz napięcie między podejrzanym przewodem a punktem odniesienia. Jeśli na ekranie pojawia się znak minus, przewody pomiarowe są po prostu podłączone odwrotnie względem biegunowości.
- Przy instalacji AC szukaj fazy i neutralnego, a nie minusa. W takim układzie czarny przewód może być przewodem fazowym, więc sam kolor niczego nie przesądza.
- Jeśli wynik jest niejednoznaczny, oznacz przewody taśmą lub etykietą i wróć do schematu zamiast improwizować.
W praktyce bardzo pomaga też zwyczaj fotografowania wiązki przed rozpięciem złącz. To drobiazg, ale przy sprzęcie z kilkoma podobnymi przewodami oszczędza później sporo nerwów. Warto również pamiętać, że czarny przewód miernika nie oznacza „minusa badanego kabla” - to tylko standardowy przewód pomiarowy podłączany do gniazda COM. Sam wynik odczytujesz z ekranu, nie z koloru sondy.
Najczęstsze błędy, które prowadzą do pomyłek
Największy błąd to założenie, że jeden kolor zawsze oznacza tę samą funkcję. W praktyce spotykam trzy szczególnie częste pomyłki. Pierwsza to mylenie masy z uziemieniem. Druga to przenoszenie zwyczajów z elektroniki na instalacje 230 V. Trzecia to ignorowanie przeróbek, które ktoś zrobił wcześniej i których nie widać na pierwszy rzut oka.
- Zakładanie, że czarny zawsze = minus, niezależnie od urządzenia.
- Mylenie przewodu ochronnego z przewodem ujemnym.
- Opieranie się wyłącznie na kolorze w starych lub naprawianych instalacjach.
- Sprawdzanie przewodów bez odłączenia zasilania tam, gdzie powinno być ono wyłączone.
- Pomijanie oznaczeń producenta, nadruków i schematów połączeń.
Warto też zwrócić uwagę na sprzęt z rynku masowego, gdzie kolorystyka bywa praktyczna, ale nie zawsze spójna między seriami. Zdarza się, że ten sam producent w jednym modelu trzyma klasyczne czerwony plus i czarny minus, a w innym stosuje własny kod lub dodatkowe żyły sygnałowe. Dlatego im mniej znam urządzenie, tym bardziej ufam pomiarowi, a nie kolorowi izolacji. To prowadzi już do ostatniej, bardzo praktycznej zasady, którą warto zabrać ze sobą na długo.
Co warto zapamiętać, zanim podłączysz kolejny kabel
Jeśli miałbym zostawić jedną zasadę, brzmiałaby tak: kolor przewodu pomaga, ale nie zastępuje sprawdzenia. W elektronice czarny kabel często jest masą albo minusem, w instalacjach AC może być fazą, a w sprzęcie producenta ostateczne słowo zawsze należy do schematu, oznaczeń lub pomiaru.
Własne porządkowanie kabli też ma znaczenie. Jeśli tworzysz prosty projekt, opłaca się od razu przyjąć spójny standard: czerwony jako plus, czarny jako masa, a pozostałe kolory jako sygnały. Dzięki temu później łatwiej serwisować układ i unikać pomyłek. Przy nieznanym urządzeniu działam jednak odwrotnie: najpierw identyfikuję funkcję przewodu, dopiero potem go podłączam.
To podejście jest zwyczajnie rozsądne. Przy kablach nie wygrywa ten, kto zgadnie po kolorze, tylko ten, kto potwierdzi biegunowość i rodzaj obwodu zanim wykona ostatni ruch ręką.
