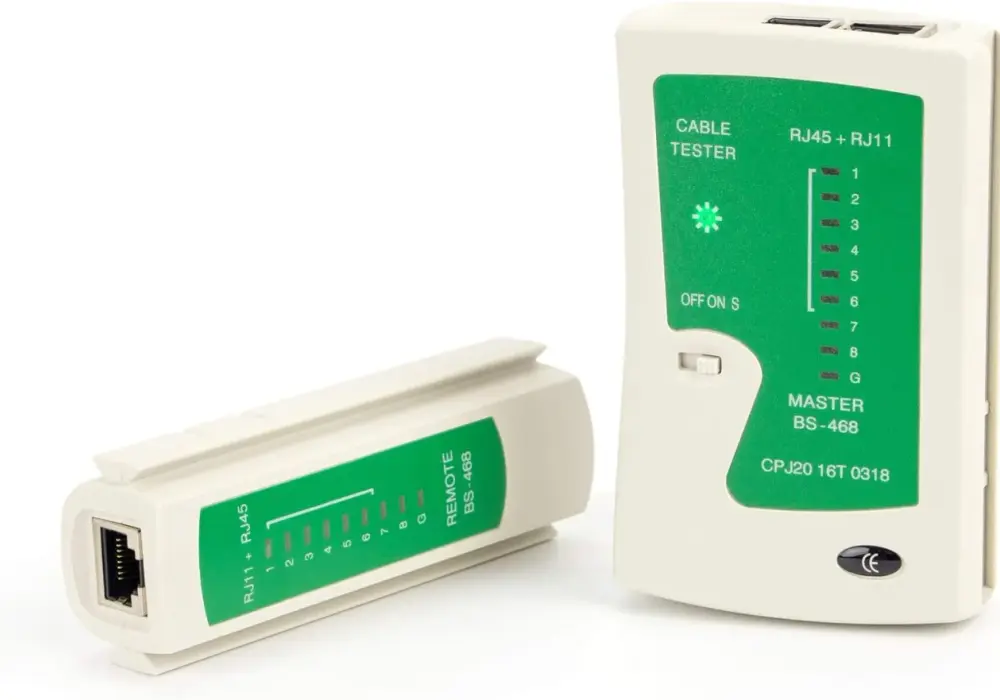

Tester kabla antenowego - Jak wybrać i szybko znaleźć usterkę?

Dobry tester kabla antenowego pozwala szybko odróżnić zwykłą usterkę przewodu od problemu w dekoderze, wzmacniaczu albo rozgałęźniku. W praktyce najczęściej chodzi o sprawdzenie ciągłości, zwarcia żyły z oplotem, poprawności zarobienia złącza F oraz - w lepszych modelach - orientacyjnej długości i miejsca uszkodzenia. To jeden z tych sprzętów, które wyglądają niepozornie, ale potrafią oszczędzić długie grzebanie w instalacji.

Co taki tester faktycznie sprawdza

Ja zawsze zaczynam od rozróżnienia dwóch rzeczy: elektrycznej poprawności przewodu i jakości sygnału. Tester pokazuje zwykle, czy żyła środkowa ma ciągłość, czy ekran nie jest zwarty z rdzeniem, czy wtyk F został zaciśnięty poprawnie i czy przewód nie ma przerwy po drodze. W prostych urządzeniach dostajesz więc odpowiedź typu „jest OK” albo „jest uszkodzenie”, a nie pełny obraz tego, jak instalacja zachowuje się pod obciążeniem.

To ważne, bo wielu użytkowników oczekuje od testera tego, co robi miernik sygnału albo analizator antenowy. A to inna kategoria sprzętu. Taki tester może pokazać, że kabel jest sprawny, ale nie powie jeszcze, czy antena ma dobry poziom odbioru, czy wzmacniacz nie przesterowuje toru i czy rozgałęźnik nie zjada zbyt dużo sygnału. Gdy już masz to rozdzielone, łatwiej dobrać właściwe narzędzie do zadania.

Skoro wiadomo, co mierzy, warto zobaczyć, jak ten wynik powstaje.

Jak działa pomiar w kablu koncentrycznym

W najprostszych modelach urządzenie wysyła sygnał testowy i sprawdza, czy wraca on po drugiej stronie. Jeśli obwód jest zamknięty, tester sygnalizuje ciągłość; jeśli przewód jest przerwany, pojawia się komunikat o braku połączenia. Gdy żyła dotknie ekranu, urządzenie zwykle zgłasza zwarcie. To wystarcza do szybkiej diagnostyki złączy F, krótkich odcinków RG6 i instalacji, w których problemem jest zły zacisk albo uszkodzony fragment przewodu.

W bardziej zaawansowanych konstrukcjach pojawia się TDR, czyli pomiar w dziedzinie czasu. W praktyce tester „słucha” odbicia impulsu i na tej podstawie szacuje, w jakiej odległości od urządzenia znajduje się przerwa albo zwarcie. To nie jest już zwykła kontrolka z diodą, tylko narzędzie, które pomaga namierzyć usterkę bez rozkuwania całej ściany. Ja traktuję TDR jako różnicę między „wiem, że kabel jest zły” a „wiem mniej więcej, gdzie go szukać”.

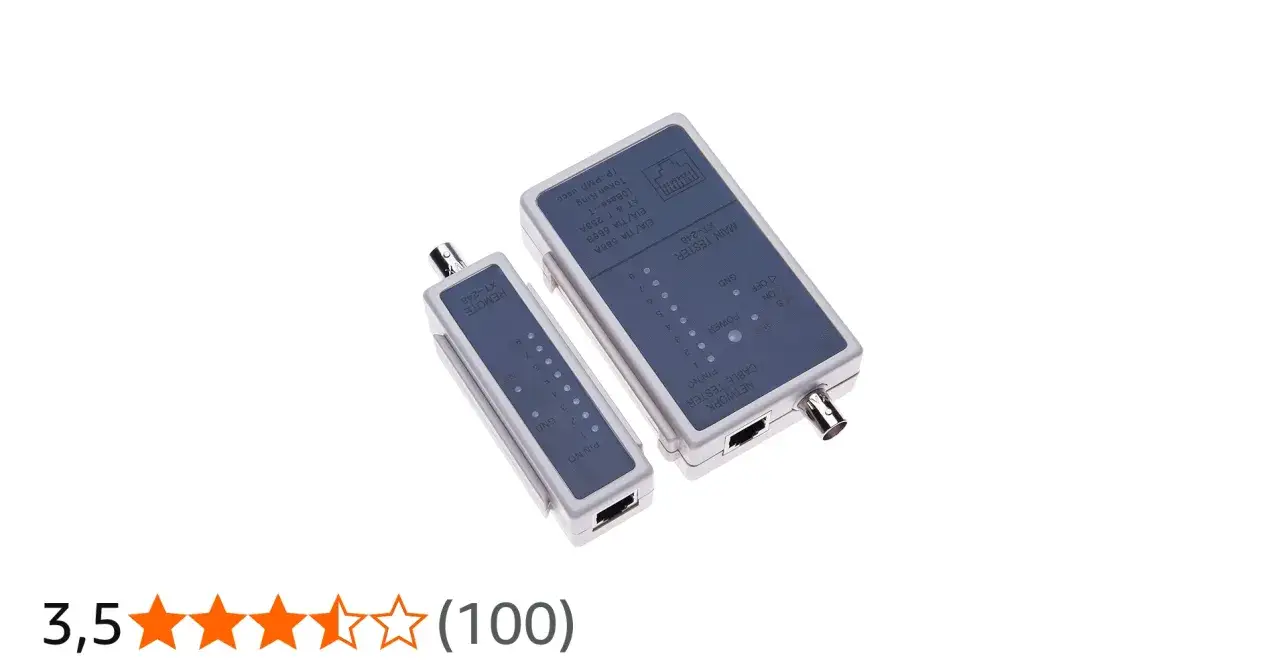

Warto też pamiętać o zdalnym terminatorze. To mały element podłączany na drugim końcu linii, dzięki któremu tester „widzi” konkretny kabel wśród kilku podobnych. Przy instalacjach zbiorczych i w szafkach multimedialnych to zwykle funkcja ważniejsza niż kolor obudowy czy liczba diod.

To prowadzi już wprost do wyboru modelu, bo nie każda sytuacja wymaga tego samego poziomu precyzji.

Który model wybrać do domu, mieszkania i instalacji zbiorczej

Jeśli mam ocenić rynek praktycznie, to widzę trzy sensowne półki. Każda rozwiązuje inny problem, więc przepłacanie za „wszystko w jednym” nie zawsze ma sens. Poniżej zestawiam to tak, jak sam bym to rozdzielił przy zakupie.

Najczęstszy błąd zakupowy widzę tam, gdzie ktoś bierze analizator antenowy zamiast testera albo odwrotnie. To naprawdę nie jest ten sam sprzęt. Jeśli celem jest tylko sprawdzenie kabla, prosty model zwykle wystarcza; jeśli trzeba wskazać miejsce usterki w długim odcinku, zaczyna się sens TDR. Po takim rozróżnieniu łatwiej przejść do samej procedury testu.

Jak sprawdzić kabel krok po kroku

Najbezpieczniej robić to na odłączonym przewodzie. Ja zawsze zaczynam od wyjęcia kabla z dekodera, telewizora, wzmacniacza albo multiswitcha, bo podłączona elektronika potrafi zafałszować wynik. Potem sprawdzam, czy wtyki F nie są mechanicznie uszkodzone, a oplot nie dotyka żyły środkowej.

1. Odłącz oba końce kabla od urządzeń aktywnych.
2. Sprawdź wizualnie złącza, ślady korozji i śniedzi.
3. Podłącz główną część testera do jednego końca, a terminator lub drugi moduł do końca przeciwnego.
4. Uruchom pomiar i porównaj wynik z oczekiwanym stanem przewodu.
5. Jeśli tester pokazuje zwarcie lub przerwę, powtórz test po przepięciu końców, żeby upewnić się, gdzie leży problem.
6. Gdy kabel jest w ścianie, oznacz go od razu po identyfikacji, zanim przejdziesz do kolejnej linii.

Jeżeli wynik jest niejednoznaczny, nie zakładam od razu uszkodzenia całego przewodu. Często winny jest tylko źle zaciśnięty F-connector, luźny ekran albo przejściówka niskiej jakości. Właśnie dlatego przy przewodach koncentrycznych tak dużo daje cierpliwość do jednego, prostego testu powtórzonego dwa razy. Gdy już wiesz, jak to robić, najtrudniejsze zostają fałszywe alarmy.

Najczęstsze błędy, które psują wynik

• Testowanie kabla podłączonego do aktywnego sprzętu - dekoder, wzmacniacz albo zasilacz antenowy mogą zmienić odczyt albo całkiem go zniekształcić.
• Mylenie przerwy z brakiem sygnału - tester ciągłości nie mówi, czy antena odbiera dobrze; mówi tylko, czy przewód jest elektrycznie poprawny.
• Źle zarobione złącze F - wystarczy pojedynczy włosek oplotu dotykający żyły, żeby pojawiło się zwarcie.
• Ignorowanie baterii - słaby akumulator potrafi dać niestabilny wynik albo sprawić, że tester będzie działał na granicy.
• Brak terminatora albo zły adapter - w prostych zestawach to najkrótsza droga do mylącego komunikatu.
• Założenie, że dłuższy kabel zawsze oznacza gorszy kabel - długość sama w sobie nie jest awarią; liczy się tłumienie, stan złączy i jakość montażu.

W praktyce największy bałagan robią nie same przewody, tylko pośpiech i niedokładny montaż. Dlatego po diagnostyce zawsze wracam do pytania, czy potrzebuję zwykłego sprawdzenia ciągłości, czy czegoś, co pokaże mi jeszcze odległość do uszkodzenia. To prowadzi już wprost do porównania z multimetrem i sprzętem wyższej klasy.

Kiedy multimetr wystarczy, a kiedy sprzęt musi być lepszy

Ja często zaczynam od najprostszego narzędzia, czyli multimetru, jeśli kabel jest na wierzchu i mam dostęp do obu końców. Wystarczy wtedy szybki test ciągłości żyły oraz sprawdzenie, czy oplot nie ma zwarcia z rdzeniem. To dobre rozwiązanie przy krótkich odcinkach, pojedynczym przewodzie i sytuacji, w której zależy mi na natychmiastowej odpowiedzi.

Problem zaczyna się wtedy, gdy kabel biegnie przez kilka pomieszczeń, ścianę, dach albo szacht techniczny. Multimetr nie powie mi, gdzie dokładnie leży uszkodzenie, a w niektórych przypadkach nie pozwoli też wygodnie zidentyfikować konkretnej linii spośród kilku podobnych. Tu przewagę ma tester z lokalizatorem albo TDR, bo oszczędza czas i ogranicza rozbieranie instalacji.

Jeżeli natomiast celem jest strojenie anteny, korekta dopasowania lub pomiar parametrów radiowych, potrzebny będzie już analizator antenowy. To osobna klasa urządzeń. Ja traktuję ją jako narzędzie do pracy z falą radiową, a nie jako zamiennik testera przewodu.

Po takim rozdzieleniu łatwiej kupić sprzęt, który naprawdę rozwiązuje problem, zamiast tylko wyglądać profesjonalnie w szufladzie.

Na czym bym się skupił przed zakupem

Jeśli miałbym doradzić tylko kilka rzeczy, postawiłbym na zgodność ze złączami, czytelny odczyt i realny zakres funkcji. W instalacjach TV/SAT najważniejsze są adaptery do F, prosta obsługa i możliwość pracy z długimi odcinkami bez zgadywania, co tester miał na myśli. W domowych warunkach dobrze działa zestaw, który ma dwa moduły, baterie w komplecie i obudowę odporną na przypadkowe upadki.

• Do okazjonalnego sprawdzenia jednego przewodu wystarczy prosty model.
• Do kilku gniazd i przewodów w ścianach lepiej brać wersję z lokalizatorem.
• Do diagnozy usterek w rozbudowanej instalacji najbardziej opłaca się TDR.
• Do strojenia anten szukaj innej klasy urządzenia, bo sam tester ciągłości nie załatwi tematu.

W praktyce najrozsądniejszy zakup to nie najtańszy ani najbardziej „kosmiczny” sprzęt, tylko taki, który pasuje do rodzaju instalacji, z jaką masz do czynienia najczęściej. Jeśli kabel ma po prostu przestać być tajemnicą, dobry miernik do przewodów koncentrycznych zrobi więcej niż większość domowych metod, a przy tym nie wymaga specjalnego doświadczenia.
