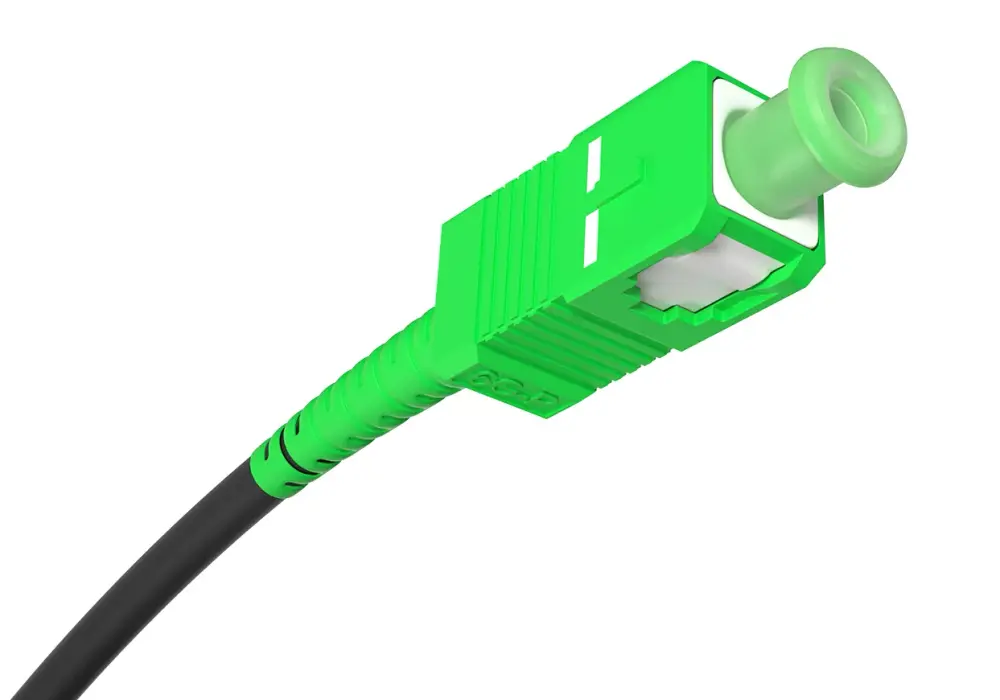

Światłowodowy pigtail SC/APC to mały element, który w praktyce decyduje o tym, czy zakończenie trasy światłowodowej będzie stabilne, czy zacznie sprawiać problemy z odbiciami i niedopasowaniem złączy. W tym tekście pokazuję, czym różni się od patchcordu, jak dobrać włókno i długość, kiedy zielony wariant ma sens oraz czego nie robić przy montażu.
Najważniejsze informacje, które pomagają wybrać właściwy wariant
- To krótki odcinek światłowodu zakończony z jednej strony gotowym złączem, a z drugiej gołym włóknem do spawania.
- Wersja SC/APC jest najczęściej zielona, pracuje w standardzie single-mode i ogranicza odbicia dzięki skośnemu polerowaniu czoła ferruli.
- W instalacjach wewnętrznych najczęściej sprawdza się włókno G.657A2, długość 1-2 m, powłoka LSZH i średnica 900 µm.
- Nie powinno się łączyć APC z UPC „na siłę”, nawet jeśli złącze wygląda podobnie.
- Na polskim rynku podstawowe modele kosztują zwykle kilka do kilkunastu złotych za sztukę, a wersje specjalne są wyraźnie droższe.
Czym jest taki pigtail i gdzie ma sens
W praktyce to krótki odcinek kabla światłowodowego zakończony z jednej strony złączem, a z drugiej gołym włóknem. Tę „surową” stronę spawa się z kablem instalacyjnym w przełącznicy, mufie albo puszce abonenckiej. Ja traktuję taki element jako finalne zakończenie toru, a nie kabel do codziennego przepinania.
Najczęściej spotkasz wersję jednomodową 9/125, bo właśnie ona pracuje w sieciach FTTH, PON i w wielu instalacjach operatorskich. Wtyk SC/APC ma skośnie polerowaną czołówkę ferruli, zwykle pod kątem 8°, dzięki czemu sygnał mniej wraca do źródła. To nie jest detal kosmetyczny - przy światłowodzie właśnie odbicia potrafią robić największą różnicę.
- Przy przełącznicach światłowodowych.
- W zakończeniach instalacji FTTH i PON.
- W szafkach teletechnicznych, gdzie kabel trzeba pewnie zakończyć, a nie tylko „przelotowo” połączyć.
- Przy splitterach i innych elementach toru, które wymagają stabilnego zakończenia na włóknie jednomodowym.
Jeżeli ktoś oczekuje po prostu przewodu między dwoma urządzeniami, zwykle szuka patchcordu, nie pigtaila. Ta różnica prowadzi już wprost do tego, jak rozpoznać właściwy wariant przed zakupem.
Jak rozpoznać właściwy wariant przed zakupem
W tym temacie kolor bardzo pomaga, ale nie rozwiązuje wszystkiego. Zielone złącze zwykle oznacza APC, a żółta powłoka kabla najczęściej wskazuje na światłowód jednomodowy. Mimo to ja zawsze sprawdzam specyfikację, bo sama barwa nie mówi jeszcze, czy to odpowiedni standard włókna, powłoki i długości.
| Cecha | Co zwykle oznacza | Na co zwrócić uwagę |
|---|---|---|
| Kolor złącza | Zielony | To najczęściej APC, czyli złącze do instalacji single-mode o niskich odbiciach. |
| Typ włókna | 9/125 OS2 | To standardowy wybór do instalacji jednomodowych, także w FTTH. |
| Standard włókna | G.652D albo G.657A1/A2 | Do ciasnych łuków i budynków lepiej celować w G.657A2. |
| Powłoka | LSZH | W instalacjach wewnętrznych to rozsądniejszy wybór niż przypadkowa, miękka osłona bez opisu. |
| Długość | 1, 1,5, 2 lub 3 m | Najbardziej uniwersalne są 1-2 m, bo dają trochę zapasu przy spawaniu. |
| Parametry optyczne | Tłumienie całkowite poniżej 0,3 dB, return loss powyżej 60 dB | To sensowny punkt odniesienia dla porządnego pigtaila jednomodowego. |
Jeśli na etykiecie widzisz tylko „SC”, to dla mnie za mało. W praktyce liczy się też polerowanie, standard włókna i to, czy produkt jest przygotowany pod instalację wewnętrzną. Z tego już bardzo naturalnie wychodzi porównanie z najbliższą alternatywą, czyli UPC.

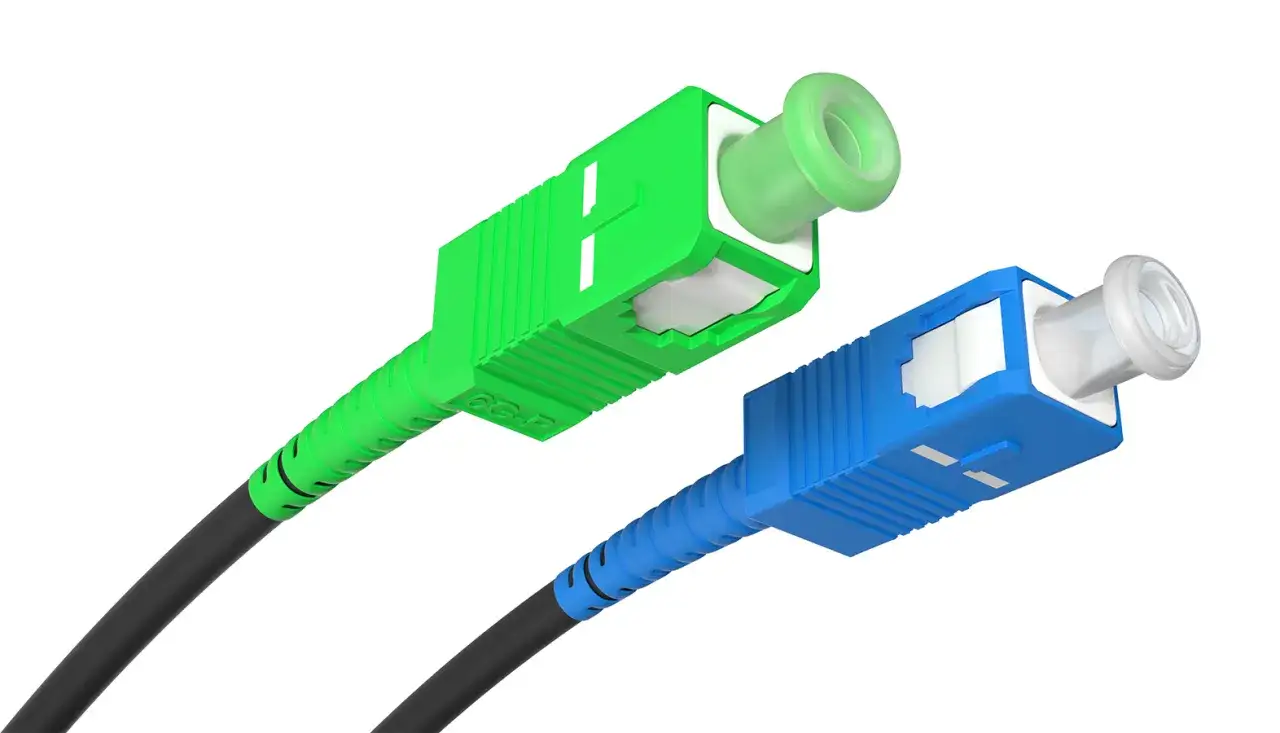

SC/APC a SC/UPC w praktyce
To porównanie warto znać, bo oba złącza potrafią wyglądać podobnie, a pracują inaczej. APC ma skośnie polerowaną czołówkę ferruli, zwykle 8°, przez co lepiej radzi sobie z odbiciami. UPC ma polerowanie proste lub lekko wypukłe i w wielu zastosowaniach też działa dobrze, ale nie daje tak wysokiej odporności na refleksy.
| Cecha | SC/APC | SC/UPC |
|---|---|---|
| Kolor | Zielony | Niebieski |
| Polerowanie | 8° | Proste lub lekko wypukłe |
| Return loss | Zwykle 60 dB i więcej | Zwykle około 50 dB lub mniej, zależnie od jakości wykonania |
| Typowe użycie | FTTH, PON, instalacje operatorskie, tory wrażliwe na odbicia | Niektóre połączenia abonenckie, urządzenia i tory zaprojektowane pod UPC |
| Kompatybilność | Powinno łączyć się tylko z APC | Powinno łączyć się tylko z UPC |
Tu najważniejsza rada jest prosta: nie miesza się APC z UPC „bo mechanicznie wejdzie”. W najlepszym razie dostajesz gorsze parametry, w gorszym ryzykujesz uszkodzenie czoła złącza. W instalacjach abonenckich w Polsce SC/APC jest bardzo częste, więc jeśli masz zielone porty, trzymaj się tego standardu konsekwentnie. To prowadzi do pytania, jakie włókno i jaka długość sprawdzają się najlepiej w realnym montażu.
Jak dobrać długość, włókno i powłokę do instalacji
Ja zwykle zaczynam od miejsca montażu, a dopiero potem patrzę na sam opis produktu. W mieszkaniu, małej szafce albo puszce technicznej liczy się nie tylko jakość włókna, ale też to, czy da się je ułożyć bez ostrych załamań i bez walki z nadmiarem luzu.
| Scenariusz | Co wybrać | Dlaczego |
|---|---|---|
| Mała puszka, mieszkanie, krótka trasa | G.657A2, 1-2 m, LSZH, 900 µm | Łatwiej ułożyć włókno, a odporność na zginanie jest wyraźnie lepsza niż w klasycznym G.652D. |
| Przełącznica z większym zapasem miejsca | G.652D lub G.657A1, 2 m | To rozsądny kompromis między ceną a elastycznością prowadzenia. |
| Instalacja w ciasnym torze kablowym | G.657A2 | Najmniej stresu przy łukach, promieniach gięcia i prowadzeniu w szafce. |
| Duży zapas serwisowy | 3 m | Gdy trzeba bezpiecznie wyprowadzić włókno i zostawić luz na przyszły serwis. |
Jeśli mam wybrać jeden wariant „na wszelki wypadek”, najczęściej biorę G.657A2 z powłoką LSZH i średnicą 900 µm. To nie jest najbardziej egzotyczna opcja, ale właśnie dlatego sprawdza się w praktyce: jest wygodna przy montażu i mniej kapryśna przy prowadzeniu w budynku. Po wyborze samego włókna zostaje jeszcze jedna rzecz, która robi ogromną różnicę, czyli sposób montażu.
Jak wygląda montaż i co najbardziej psuje efekt
Dobrze wykonany montaż nie jest skomplikowany, ale wymaga dyscypliny. W praktyce największe straty robią nie same komponenty, tylko pośpiech, kurz i źle poprowadzony zapas włókna. Ja zawsze zakładam, że lepiej poświęcić kilka minut więcej niż potem wracać do poprawki całego toru.
- Najpierw oznaczam włókna i zostawiam sensowny zapas kabla.
- Potem zdejmuję powłokę zgodnie z procedurą i przygotowuję włókno do cięcia.
- Spaw wykonuję na spawarce światłowodowej, a nie „na oko”.
- Gotowy spaw zabezpieczam koszulką i układam w kasecie tak, żeby nie łamać promienia gięcia.
- Na końcu czyszczę złącze, sprawdzam czoło ferruli i dopiero wtedy zamykam obudowę.
Przy APC czyszczenie ma jeszcze większe znaczenie niż przy zwykłym, prostym polerowaniu. Anglowane czoło wymaga odpowiednich czyścików i sensownej kontroli pod mikroskopem, bo brud potrafi popsuć wynik szybciej niż sam spaw. Jeśli cały tor ma działać dobrze, warto celować w stratę spawu w okolicach 0,05-0,1 dB i nie zakładać, że „jakoś to będzie”. To prowadzi do częstych błędów, które widzę najczęściej.
Najczęstsze błędy i kiedy lepiej wybrać coś innego
Najprostszy błąd to kupienie właściwego typu złącza, ale nie do właściwego portu. Drugi to zbyt krótki pigtail, który nie daje miejsca na spokojne ułożenie włókna. Trzeci to założenie, że skoro złącze pasuje do gniazda, to reszta już się „jakoś zgra”. W światłowodzie to tak nie działa.
- Mieszanie APC z UPC, bo oba końce wyglądają podobnie.
- Wybór zbyt krótkiego odcinka i późniejszy brak luzu serwisowego.
- Ignorowanie standardu włókna, zwłaszcza w ciasnych trasach wewnętrznych.
- Rezygnacja z czyszczenia złącza przed uruchomieniem.
- Użycie pigtaila tam, gdzie potrzebny jest zwykły patchcord do połączenia urządzeń.
Jeżeli potrzebujesz tylko połączyć dwa punkty bez spawania, lepszy będzie patchcord. Pigtail ma sens wtedy, gdy kończysz włókno na stałe w przełącznicy albo gnieździe i chcesz uzyskać czyste, powtarzalne zakończenie toru. Kiedy to już jest jasne, można spojrzeć na temat od strony praktycznej, czyli ceny i tego, za co naprawdę warto dopłacić.
Ile to kosztuje i za co warto dopłacić
Na polskim rynku podstawowe pigtaily SC/APC kosztują zwykle od około 4 do 6 zł brutto za sztukę w dystrybucji, a w sprzedaży detalicznej często mieszczą się w przedziale kilku do kilkunastu złotych. Wersje easy-strip, zestawy wielosztukowe, modele wzmocnione albo produkty markowe potrafią kosztować wyraźnie więcej, więc samą cenę zawsze czytam razem ze specyfikacją.
Najbardziej opłaca się dopłacić za trzy rzeczy: lepsze włókno do ciasnych łuków, sensowną powłokę LSZH do wnętrz i potwierdzone parametry optyczne. Jeśli produkt jest tylko „tani”, ale nie ma podanej klasy włókna, tłumienia i typu powłoki, ja podchodzę do niego ostrożnie. Przy światłowodzie oszczędność kilku złotych bywa pozorna, bo późniejsza poprawka kosztuje więcej niż różnica w zakupie.
Przy większych instalacjach zwracam też uwagę na to, czy element jest od razu przygotowany do szybkiego zdejmowania powłoki i czy producent podaje klasę jakości. To właśnie tam najczęściej kryje się różnica między produktem „na papierze”, a takim, który po prostu dobrze się montuje. Z tego zostaje już ostatnia rzecz: szybki checklist, który zamyka temat bez zbędnego dygresyjnego szumu.
Co sprawdzam przed zamówieniem do szafy lub gniazda
- Czy to na pewno złącze SC/APC, a nie tylko opis „SC”.
- Czy włókno jest jednomodowe 9/125 i czy producent podaje G.652D albo G.657A2.
- Czy długość daje zapas do spawania, a nie tylko minimalne „na styk”.
- Czy powłoka jest LSZH, jeśli element ma iść do wnętrza budynku.
- Czy parametry tłumienia i return loss są podane jasno, a nie ukryte w ogólnym opisie.
- Czy końcówka będzie pracować w tym samym standardzie co port, adapter albo splitter.
Jeśli trzymasz się tych kilku punktów, wybór staje się prosty: w większości instalacji wewnętrznych najlepiej sprawdza się jednozłączowy, jednomodowy pigtail z zielonym końcem, włóknem G.657A2 i rozsądną długością 1-2 m. To właśnie taki zestaw najczęściej daje spokój przy montażu i najmniej problemów później, a w praktyce o to chodzi najbardziej.
