Dobry test kabla antenowego nie polega na zgadywaniu, tylko na szybkim sprawdzeniu dwóch rzeczy: czy żyła ma ciągłość i czy nie ma zwarcia do ekranu. W praktyce to właśnie ten prosty pomiar najczęściej pozwala odróżnić uszkodzony przewód od problemu z wtykiem, rozgałęźnikiem albo zasilaniem wzmacniacza. Pokażę, jak sprawdzić kabel antenowy miernikiem tak, żeby wynik był naprawdę użyteczny, a nie tylko „coś tam pokazał”.
Najważniejsze rzeczy, które trzeba wiedzieć przed pomiarem
- Sprawdzasz dwa obwody: żyłę środkową na ciągłość oraz brak połączenia między żyłą a ekranem.
- Pomiar wykonuj na odłączonym i nieaktywnym kablu, zwłaszcza jeśli w instalacji jest zasilacz antenowy lub wzmacniacz.
- Na sprawnym przewodzie żyła i ekran dają ciągłość osobno, ale między sobą miernik nie powinien piszczeć.
- Sam multimetr nie oceni jakości sygnału, tłumienia ani dopasowania impedancji 75 Ω.
- Najczęstszy winowajca to nie cały kabel, tylko uszkodzone złącze, zgnieciony odcinek albo utleniony styk.
Co naprawdę pokazuje pomiar kabla antenowego
W takich instalacjach nie szukam „idealnego” wyniku, tylko potwierdzenia podstawowej integralności przewodu. Multimetr w trybie ciągłości albo niskiej rezystancji odpowiada na pytanie, czy prąd może przejść jednym torem od końca do końca. To wystarcza, by wykryć przerwę w żyłce centralnej, zwarcie żyła-ekran albo problem w samym złączu.
Ważne jest jednak ograniczenie tej metody: miernik nie mówi, czy kabel dobrze przenosi sygnał TV. Nie sprawdzi tłumienia, niedopasowania impedancji, mikropęknięć pod izolacją ani problemów, które ujawniają się dopiero pod obciążeniem. Dlatego ja traktuję ten test jako pierwszy filtr diagnostyczny, a nie pełną ocenę jakości instalacji.
Jeśli kabel ma po prostu zostać odhaczony jako „sprawny elektrycznie”, pomiar wystarczy. Jeśli jednak obraz zanika przy deszczu, pojawiają się piksele albo sygnał skacze po poruszeniu wtyczką, trzeba iść krok dalej. Właśnie dlatego warto najpierw dobrze przygotować sam pomiar, a dopiero potem wyciągać wnioski.
Jak przygotować kabel i miernik do testu
Najpierw odłącz kabel od wszystkich urządzeń po obu stronach. To szczególnie ważne, gdy w instalacji działa zasilacz antenowy, wzmacniacz masztowy, multiswitch albo inne aktywne elementy. Test ciągłości robi się na obwodzie bez napięcia i bez podpiętych urządzeń, które mogą zafałszować wynik.
Sam miernik ustaw na tryb ciągłości, a jeśli nie ma sygnału dźwiękowego, wybierz najniższy zakres pomiaru rezystancji. Czarną sondę włóż do gniazda COM, czerwoną do V/Ω. Dobrą praktyką jest też szybkie sprawdzenie samego miernika: zetknij sondy ze sobą i zobacz, czy brzęczyk reaguje oraz czy odczyt spada niemal do zera.
Do kabla antenowego przydają się cienkie końcówki sond albo odpowiedni adapter, zwłaszcza przy złączach F. Jeśli końcówka jest zalana, utleniona albo luźna, pomiar może wyglądać źle mimo tego, że sam przewód w środku jest jeszcze w porządku. Właśnie dlatego przed testem patrzę nie tylko na ekran miernika, ale też na stan mechaniczny złączy.
Sprawdzenie krok po kroku na końcówkach kabla
Gdy kabel jest odłączony i miernik działa poprawnie, przechodzę do dwóch osobnych testów: ciągłości żyły środkowej i ciągłości ekranu. To najprostszy sposób, żeby zobaczyć, czy przewód jest cały i czy nie ma zwarcia między torami.

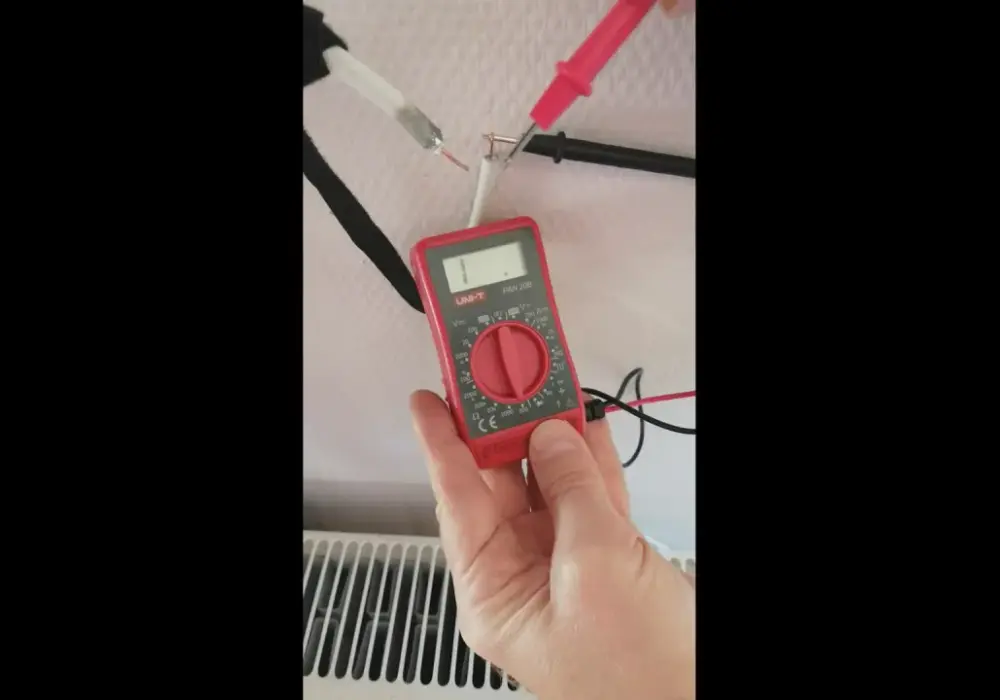

- Przyłóż jedną sondę do żyły środkowej na jednym końcu kabla, a drugą do żyły środkowej na drugim końcu.
- Odczytaj wynik. Na sprawnym odcinku powinien pojawić się niski opór lub sygnał ciągłości. Przy dłuższym kablu opór będzie wyższy niż przy krótkim, ale nadal powinien być wyraźnie niski i stabilny.
- Powtórz test dla ekranu, czyli oplotu lub zewnętrznego kontaktu złącza. Tu również oczekujesz ciągłości end-to-end.
- Następnie sprawdź żyłę środkową względem ekranu na tym samym końcu kabla. Tu nie powinno być ciągłości.
- Ten sam test wykonaj po drugiej stronie kabla i, jeśli to możliwe, delikatnie poruszaj przewodem przy wtyczce. Zmienny wynik zwykle oznacza uszkodzony styk, a nie sam środek kabla.
Jeżeli testujesz kabel zakończony wtykiem F, najwygodniej mierzyć na odsłoniętych punktach styku albo przez adapter. Jeśli instalacja ma wtyk IEC, czasem łatwiej sprawdzić odcinek po odkręceniu końcówki niż próbować łapać sondą mały styk w plastikowej osłonie. Im mniej „kombinowania” przy sondach, tym mniejsze ryzyko fałszywego wyniku.
W praktyce ten etap pokazuje najwięcej. Jeśli żyła ma przejście, ekran też ma przejście, a między nimi jest cisza, kabel zwykle przechodzi podstawowy test elektryczny. Skoro znamy już sam proces, warto umieć dobrze odczytać to, co pokazuje miernik.
Jak odczytać wyniki i rozpoznać typową usterkę
Poniżej zestawiam wyniki, które najczęściej widzę przy diagnostyce kabli antenowych. To nie jest laboratorium, tylko praktyka serwisowa: liczy się sens odczytu, a nie pogoń za jedną magiczną liczbą.
| Wynik miernika | Co to zwykle oznacza | Najbardziej prawdopodobna przyczyna | Co zrobić dalej |
|---|---|---|---|
| Beep / bardzo niski opór między końcami żyły | Żyła środkowa ma ciągłość | Przewód najpewniej jest elektrycznie sprawny | Sprawdź jeszcze ekran i stan złączy |
| OL, brak piszczenia, nieskończona lub bardzo wysoka rezystancja | Przerwa w torze | Ułamana żyła, uszkodzone złącze, przerwany odcinek | Sprawdź oba końce i poruszaj przewodem przy wtykach |
| Beep między żyłą a ekranem | Zwarcie | Rozlany oplot, źle zarobione złącze, uszkodzona izolacja | Rozkręć końcówkę i obejrzyj wtyk, ewentualnie utnij i zarób ponownie |
| Wynik skacze po poruszeniu kablem | Usterka przerywana | Luźny styk, pęknięcie przy złączu, mikrouszkodzenie przewodu | Skup się na kilku centymetrach przy końcówce, nie na całym kablu |
Jeśli na krótkim kablu widzisz wartość bliską zera, to normalne. Jeśli wynik rośnie bardzo wyraźnie albo zmienia się bez dotykania końcówek, nie lekceważ tego. W antenówce właśnie takie drobiazgi najczęściej wywołują sporadyczne zaniki sygnału, które potem trudno odtworzyć „na życzenie”.
Najczęstsze błędy i sytuacje, w których miernik nie wystarczy
Największy błąd to pomiar kabla podłączonego do reszty instalacji. Rozgałęźniki, wzmacniacze, zasilacze antenowe i dekodery mogą stworzyć dodatkowe ścieżki, przez co odczyt będzie mylący. Drugi klasyk to test bez odłączenia zasilania. Jeśli w kablu płynie napięcie z zasilacza antenowego, pomiar ciągłości traci sens i może być po prostu niebezpieczny.
Wiele osób zakłada też, że skoro miernik nie piszczy, to kabel jest idealny. Nie do końca. Brak zwarcia i ciągłość to dopiero podstawowy poziom. Kabel może mieć poprawny wynik omomierza, a mimo to generować problemy z sygnałem przez tłumienie, zawilgocenie, zgniecenie pod tynkiem albo słabe ekranowanie.

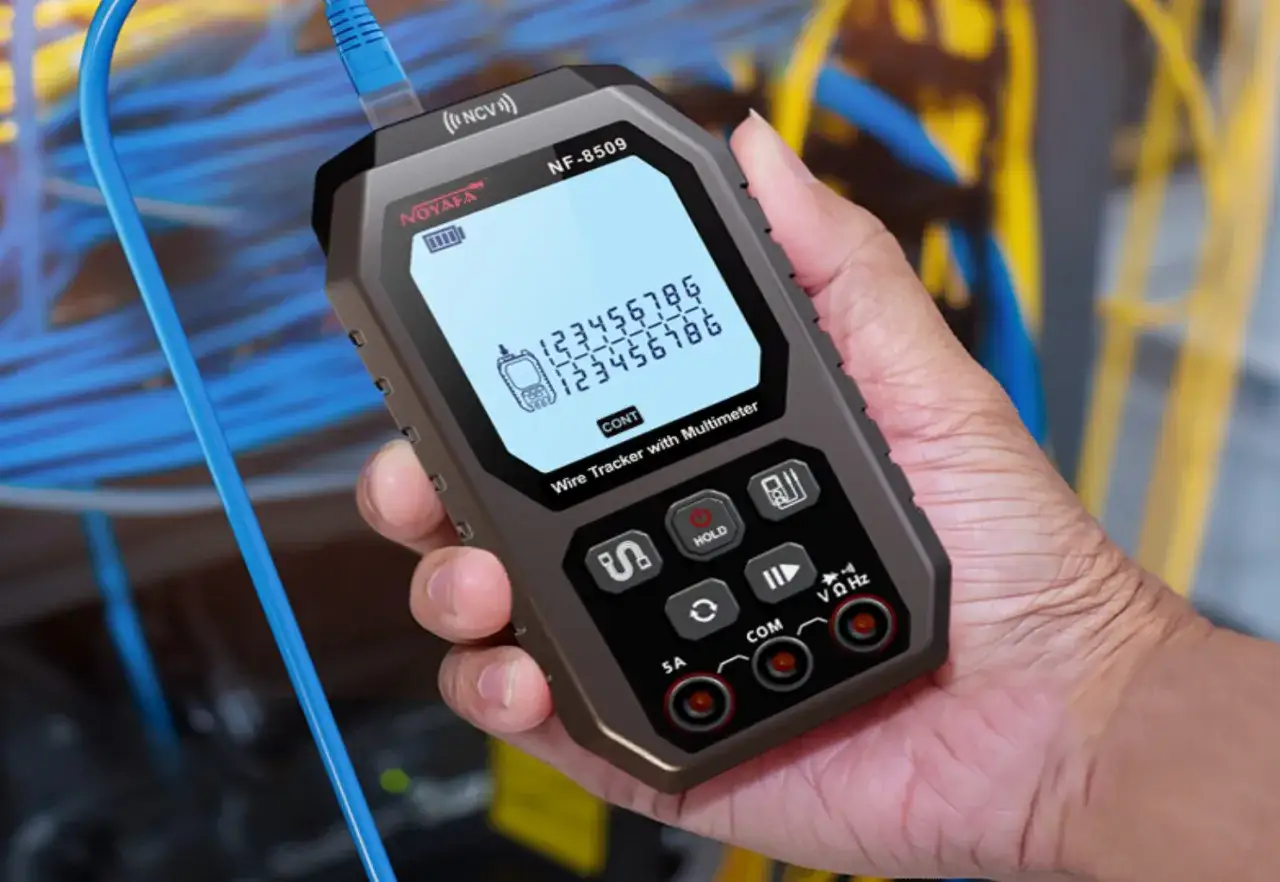

Jeśli chcesz sprawdzić więcej niż tylko przerwę i zwarcie, przydaje się dedykowany tester koncentryczny. Takie urządzenie potrafi szybciej wskazać zwarcie, otwarty obwód albo przypisać konkretny kabel do trasy instalacji. Dla zwykłego domowego sprawdzenia to często nadmiar, ale przy dłuższych odcinkach i kilku gniazdach potrafi oszczędzić sporo czasu.
Ja w praktyce traktuję miernik jako narzędzie „pierwszej odpowiedzi”. Jeżeli wynik jest jednoznaczny, nie szukam dalej. Jeżeli nie jest, wtedy dopiero wchodzę w dokładniejszą diagnostykę. To lepsze niż wymiana kabla w ciemno.
Co sprawdzić, zanim wymienisz cały przewód
Zanim uznasz kabel za spalony przypadek, obejrzyj końcówki. Bardzo często problem leży w złączu F, które się poluzowało, zawilgociło albo zostało źle zarobione. Czasem wystarczy odciąć kilka centymetrów i założyć nową wtyczkę, zamiast wymieniać cały odcinek prowadzony przez mieszkanie lub ścianę.
- Sprawdź, czy oplot nie dotyka żyły środkowej przy samym wtyku.
- Oceń, czy kabel nie jest spłaszczony, mocno zagięty albo przetarty.
- Poszukaj śladów wilgoci, korozji i nalotu na stykach.
- Jeśli masz możliwość, przetestuj krótki, pewny odcinek jako punkt odniesienia.
- Przy kilku gniazdach sprawdzaj instalację odcinkami, nie wszystko naraz.
To właśnie ten etap najczęściej odróżnia sensowną naprawę od niepotrzebnej wymiany połowy instalacji. Jeśli po sprawdzeniu złączy i odcinków pośrednich nadal widzisz zwarcie albo przerwę, dopiero wtedy kabel rzeczywiście zasługuje na wymianę. A jeśli wszystko wygląda dobrze, a sygnał nadal szwankuje, problem zwykle siedzi już poza samym przewodem: w antenie, zasilaniu, rozgałęzieniu albo odbiorniku.
Najkrócej mówiąc: najpierw sprawdzasz ciągłość żyły, potem brak zwarcia do ekranu, a dopiero później oceniasz, czy kabel naprawdę trzeba wymieniać. Ten prosty test nie rozwiąże każdego problemu z telewizją, ale bardzo skutecznie oddziela usterki kabla od reszty instalacji. W praktyce właśnie to oszczędza najwięcej czasu.
