W domowej instalacji elektrycznej przewód neutralny odpowiada za powrót prądu do źródła i razem z fazą tworzy zamknięty obwód. To wiedza przydatna nie tylko przy remoncie, ale też wtedy, gdy podłączasz nowe gniazdko, lampę albo sprzęt smart home. Wyjaśniam, co to jest przewód neutralny, jak działa w domu i dlaczego nie wolno mylić go z przewodem ochronnym.
Najważniejsze rzeczy o przewodzie neutralnym
- Przewód neutralny, oznaczany jako N, prowadzi prąd roboczy z odbiornika z powrotem do źródła.
- W nowych instalacjach jego izolacja ma zwykle kolor niebieski.
- N nie jest tym samym co PE, czyli przewód ochronny.
- W starszych instalacjach sam kolor nie wystarcza, bo oznaczenia mogły być inne niż dziś.
- W układach trójfazowych neutralny bywa wspólny dla kilku obwodów i jego obciążenie zależy od symetrii faz.
- Na niebieskim przewodzie nie wolno zakładać „zera” bez pomiaru, bo w praktyce sytuacja bywa bardziej złożona.
Jak działa przewód neutralny w obwodzie
Najprościej patrzę na niego jak na drogę powrotną prądu. W normalnej pracy obwodu odbiornik pobiera energię z przewodu fazowego, a neutralny zamyka obwód i odprowadza prąd z powrotem do źródła zasilania.
W instalacji jednofazowej
W mieszkaniu i większości domów mówimy o napięciu 230 V między L a N. To właśnie dlatego przewód neutralny jest tak ważny: bez niego obwód się nie domknie, a część urządzeń po prostu nie ruszy albo zacznie działać niestabilnie. W idealnych warunkach jego potencjał względem ziemi wynosi 0 V, ale w praktyce zależy to od jakości instalacji i obciążenia.
Przeczytaj również: Jak połączyć dwa kable: proste metody, które musisz znać
W instalacji trójfazowej
W układzie trójfazowym przewód neutralny bywa wspólny dla kilku obwodów. Gdy obciążenia faz są zrównoważone, prąd w N może być mały, ale przy asymetrii rośnie i staje się ważnym elementem całego systemu. Dlatego w rozdzielnicach i przy zasilaniu większej liczby urządzeń nie traktuję go jako dodatku, tylko jako pełnoprawną żyłę roboczą.
Skoro wiadomo już, jak N pracuje, warto sprawdzić, jak go rozpoznać na kablu i w gnieździe.

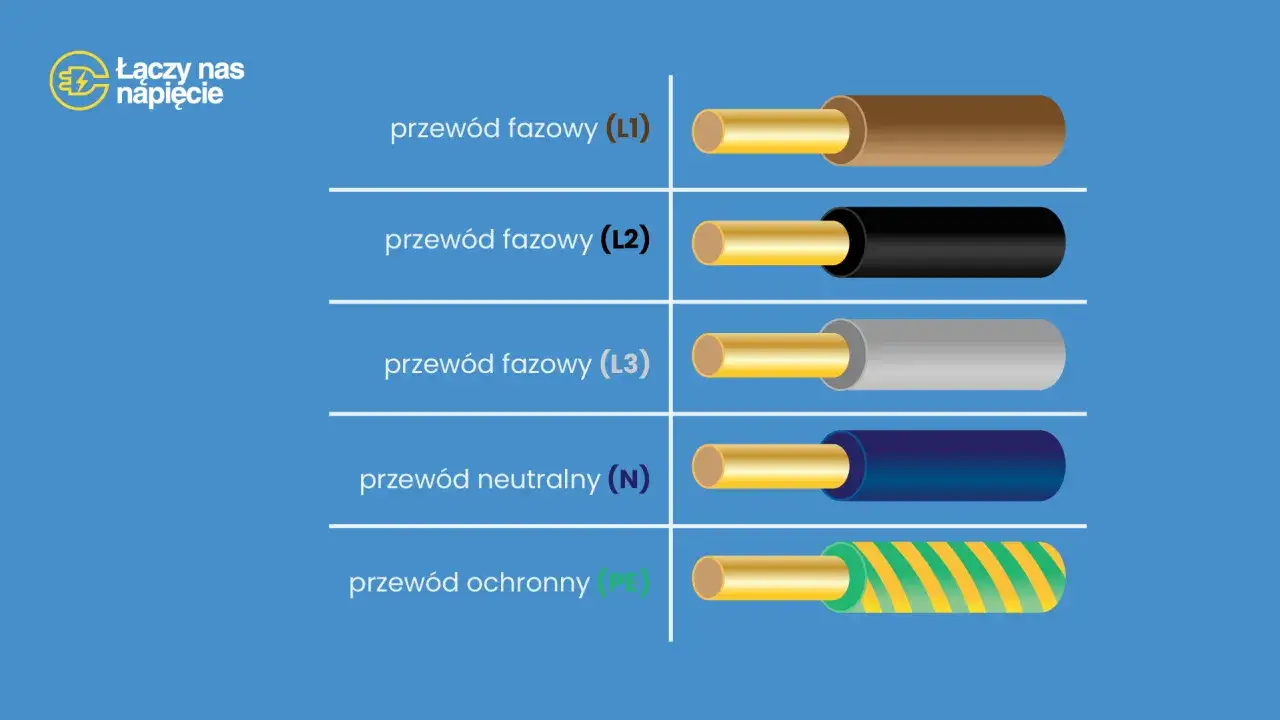

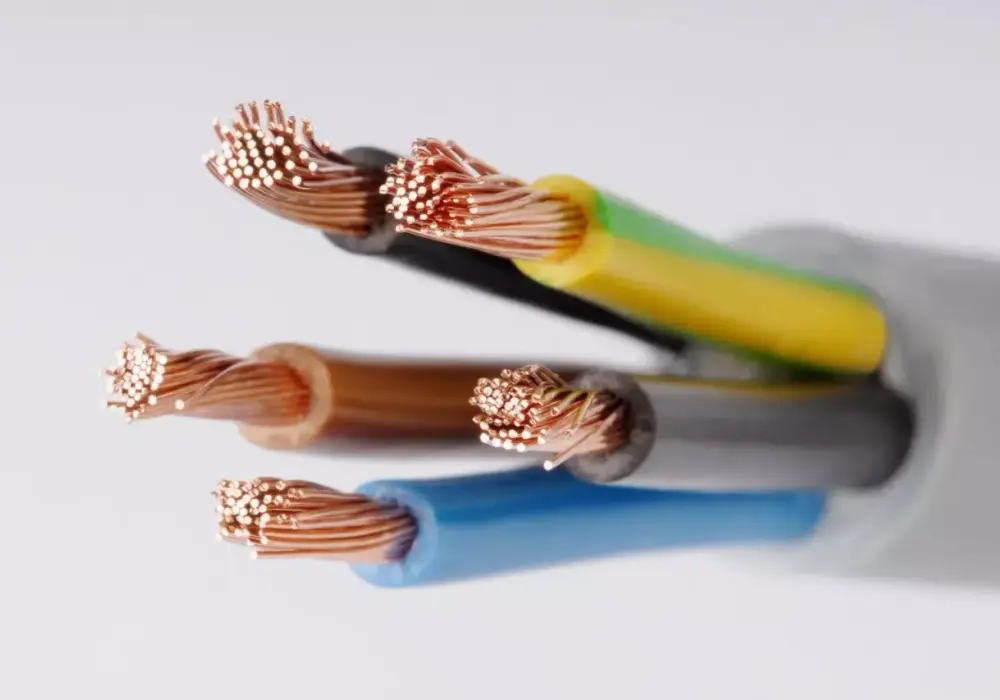

Jak rozpoznać neutralny przewód po kolorze i oznaczeniach
W nowych instalacjach neutralny przewód jest niebieski. To standard, który ułatwia montaż osprzętu i zmniejsza ryzyko pomyłki. W praktyce i tak patrzę nie tylko na kolor izolacji, ale też na oznaczenia zacisków, opis kabla i kontekst całego obwodu.
- N oznacza żyłę neutralną.
- L oznacza przewód fazowy.
- PE to przewód ochronny, zwykle żółto-zielony.
- W starszych instalacjach kolor nie zawsze odpowiada dzisiejszym standardom.
- Jeśli instalacja była modernizowana etapami, jedna puszka może zawierać przewody z różnych epok.
Najważniejsza zasada brzmi: kolor pomaga, ale nie zastępuje sprawdzenia. Jeżeli widzisz niebieską żyłę w starej instalacji, nie zakładaj automatycznie, że na pewno jest neutralna, bo kiedyś bywało różnie z oznaczeniami i sposobem prowadzenia przewodów. To prowadzi do najważniejszego rozróżnienia: N nie jest tym samym co PE ani PEN.
Czym różni się N od PE i PEN
Tu najłatwiej o błąd, bo wszystkie trzy nazwy pojawiają się obok siebie w schematach i opisach osprzętu. Funkcje są jednak zupełnie różne.
| Przewód | Rola | Typowy kolor | Co trzeba zapamiętać |
|---|---|---|---|
| N | Roboczy przewód neutralny, prowadzi prąd w normalnej pracy obwodu | Niebieski | Może mieć prąd podczas pracy urządzeń |
| PE | Przewód ochronny, odprowadza prąd przy uszkodzeniu | Żółto-zielony | Nie służy do normalnego zasilania odbiorników |
| PEN | Łączy funkcje N i PE w jednym przewodzie | Oznaczenie mieszane | Spotykany głównie w starszych układach TN-C lub do punktu rozdziału TN-C-S |
W praktyce najkrótsza zasada brzmi tak: N zasila układ w normalnej pracy, PE chroni człowieka, a PEN łączy oba światy tylko w określonych układach instalacji. Po rozdzieleniu PEN na osobne PE i N nie wolno traktować ich jak zamienników ani łączyć ich przypadkowo w gnieździe czy puszce. Kiedy ta granica się rozmywa, pojawiają się kłopoty z zabezpieczeniami i z bezpieczeństwem użytkownika.
A skoro rolę da się pomylić, trzeba też wiedzieć, kiedy neutralny przestaje zachowywać się tak, jak powinien.
Kiedy na przewodzie neutralnym pojawia się napięcie
W teorii przewód neutralny ma napięcie bliskie 0 V względem ziemi. W praktyce nie należy tego odczytywać jako obietnicy, że zawsze będzie całkowicie „martwy”. Spadek napięcia na długim odcinku, duże obciążenie albo luźny zacisk potrafią podnieść jego potencjał.
Najbardziej problematyczna jest sytuacja, w której neutralny zostaje przerwany albo traci dobry kontakt. Wtedy urządzenia mogą działać niestabilnie, światło może migać, a w instalacjach trójfazowych napięcia na poszczególnych odbiornikach mogą rozjechać się do poziomu groźnego dla elektroniki. Ja traktuję to jako jeden z tych błędów, które długo wyglądają niewinnie, a kończą się kosztowną awarią.
- Migające lampy i losowo wyłączające się urządzenia.
- Grzanie się złączek, listew lub zacisków.
- Nienaturalne odczyty miernika w punktach, które powinny być stabilne.
- Uszkodzenia sprzętu w obwodach z dużą asymetrią obciążenia.
Dlatego sama etykieta na kablu nie wystarcza. Jeśli instalacja zachowuje się nietypowo, problemem bywa nie sam odbiornik, tylko właśnie neutralny przewód albo jego połączenia. Z tego powodu sama teoria to za mało, bo najwięcej problemów powstaje przy modernizacji i błędnym łączeniu żył.
Najczęstsze błędy przy modernizacji instalacji
W mieszkaniach i domach po remontach widzę powtarzalny zestaw pomyłek. Część z nich wynika z pośpiechu, część z założenia, że „niebieski to zawsze niebieski”, a część z przeróbek wykonywanych etapami przez różnych wykonawców.
- Mylenie N z PE na podstawie samego koloru. W starszych instalacjach to prosty przepis na kłopoty.
- Łączenie N i PE tam, gdzie nie powinno do tego dojść. Takie skróty zaburzają działanie ochrony i potrafią wywoływać problemy z wyłącznikiem różnicowoprądowym.
- Ignorowanie starego układu TN-C. Jeśli w obiekcie występuje PEN, trzeba wiedzieć, gdzie i jak następuje rozdział na PE oraz N.
- Luźne zaciski neutralne. To drobiazg tylko z pozoru, bo właśnie na N często wychodzą objawy awarii.
- Poleganie wyłącznie na izolacji zamiast na pomiarze i schemacie.
Przy modernizacji trzymam się zasady: jeśli masz choć cień wątpliwości, nie zgaduj. To szczególnie ważne w miejscach, gdzie instalacja była dokładana warstwami przez lata, bo jeden obwód może wyglądać „nowocześnie”, a drugi nadal pracować w starej logice połączeń. Zanim cokolwiek odłączysz, warto przejść przez prostą listę kontroli.
Co sprawdzić przed pracą przy gniazdku lub lampie
Jeżeli chcesz bezpiecznie podejść do prostych prac, zacznij od odłączenia zasilania całego obwodu, a nie tylko odkręcenia osprzętu. Potem sprawdź brak napięcia miernikiem, bo sam kolor przewodu nie daje gwarancji, że układ jest zgodny z dzisiejszym standardem.
Warto też zwrócić uwagę na trzy rzeczy: stan izolacji, jakość zacisków i to, czy instalacja nie nosi śladów przegrzewania. Jeśli pojawiają się przypalone gniazda, stopione końcówki albo niestabilne działanie kilku urządzeń naraz, problem może być głębiej niż w pojedynczym kontakcie. W takich sytuacjach neutralny przewód jest często tylko pierwszym elementem, który warto sprawdzić.
Jeśli chcesz zachować jedną regułę, zapamiętaj tę: kolor to wskazówka, nie dowód. Dowód daje dopiero schemat, pomiar i pewność, że instalacja została wykonana zgodnie z układem, z jakim rzeczywiście masz do czynienia.
