Najkrótsza odpowiedź na pytanie, który kabel to minus, brzmi: w układach DC najczęściej czarny, czasem niebieski, ale w sieci 230 V w ogóle nie mówi się o minusie. W praktyce najwięcej pomyłek bierze się nie z samego przewodu, tylko z założenia, że każdy kabel da się rozpoznać po kolorze. Poniżej rozkładam to na proste przypadki, żebyś mógł bezpiecznie odróżnić polaryzację w ładowarce, aucie czy domowej instalacji.
Najkrótsza droga do rozpoznania minusa
- W instalacjach DC czerwony zwykle oznacza plus, a czarny minus, ale to nadal tylko wskazówka.
- W sieci 230 V nie szuka się minusa, tylko przewodu fazowego, neutralnego i ochronnego.
- Jeśli kolory są nietypowe, najpewniejszy jest pomiar multimetrem ustawionym na DC.
- W ładowarkach, USB, aucie i audio producenci czasem stosują własne oznaczenia, więc sam kolor nie wystarcza.
- Gdy przewody są identyczne, sprawdza się oznaczenia na obudowie, schemat i ciągłość przewodu.
W kablach DC kolor zwykle pomaga, ale nie jest wyrocznią
W niskonapięciowych układach prądu stałego kolor izolacji często podpowiada polaryzację. Najczęściej spotkasz układ, w którym czerwony oznacza plus, a czarny minus. W części instalacji minus bywa też niebieski, zwłaszcza w prostych wiązkach zasilających, ale to już zależy od producenta i konkretnego zastosowania.
Ja w praktyce traktuję kolor jako pierwszy trop, nie jako dowód. To ważne szczególnie przy ładowarkach, kablach serwisowych, wiązkach samochodowych i sprzęcie zrobionym „po swojemu”, gdzie ktoś mógł użyć dowolnej barwy przewodu albo dodać tylko fragmentaryczne oznaczenia.
| Kolor lub oznaczenie | Najczęstsze znaczenie w DC | Na co uważać |
|---|---|---|
| Czerwony | Plus | To najpopularniejsza konwencja, ale nie obowiązuje wszędzie. |
| Czarny | Minus | Często idzie razem z masą lub powrotem prądu, zwłaszcza w elektronice i aucie. |
| Niebieski | Bywa minusem | W niektórych układach zastępuje czarny, więc nie zakładaj tego automatycznie. |
| Pasek, nadruk, żebrowanie | Oznaczenie jednej z żył | Pomaga odróżnić przewody, ale nie zawsze mówi wprost, która żyła jest dodatnia. |
Jeżeli kabel ma czytelne kolory, masz dobry punkt startowy. Ale żeby nie pomylić się przy podłączeniu sprzętu, trzeba jeszcze rozróżnić, czy pracujesz na DC, czy na instalacji sieciowej. I tu zasady robią się zupełnie inne.
W instalacji 230 V nie ma minusa, jest faza, neutralny i ochronny
W instalacji 230 V nie ma minusa w takim sensie, w jakim rozumie się go w baterii albo ładowarce. W polskich domach spotkasz trzy podstawowe żyły: fazową, neutralną i ochronną. To one decydują o tym, jak działa obwód i gdzie występuje napięcie względem ziemi.
W praktyce najczęściej przyjmuje się taki układ kolorów: brązowy, czarny albo szary to przewody fazowe, niebieski to neutralny, a żółto-zielony to ochronny PE. Ten ostatni nie jest „minusem” i nie powinno się go tak traktować, bo odpowiada za bezpieczeństwo użytkownika i odprowadzenie prądu do ziemi w sytuacji awaryjnej.
| Żyła | Typowy kolor | Rola w instalacji |
|---|---|---|
| Faza (L) | Brązowy, czarny lub szary | Niesie napięcie zasilające i wymaga największej ostrożności. |
| Neutralny (N) | Niebieski | Zamyka obwód, ale nie jest „minusem” w sensie DC. |
| Ochronny (PE) | Żółto-zielony | Służy do ochrony przeciwporażeniowej i nie powinien być używany jako przewód roboczy. |
W starszych instalacjach albo w przerabianych obwodach kolory mogą odbiegać od dzisiejszego standardu, więc sam wygląd nie zawsze wystarcza. To prowadzi do najpewniejszej metody: pomiaru, a nie zgadywania.
Jak sprawdzić polaryzację miernikiem bez zgadywania
Ja w praktyce zaczynam od prostego pytania: czy mam do czynienia z napięciem stałym, czy zmiennym? Jeśli układ jest DC, multimetr szybko pokaże, która żyła jest dodatnia, a która ujemna względem punktu odniesienia. To dużo pewniejsze niż patrzenie wyłącznie na kolor izolacji.
- Odłącz zasilanie, jeśli tylko masz taką możliwość.
- Ustaw multimetr na pomiar napięcia DC, nie AC.
- Przyłóż czarną sondę do masy, obudowy lub drugiego przewodu odniesienia.
- Dotknij czerwoną sondą testowanej żyły i odczytaj wynik.
- Jeśli wynik ma znak plus, sonda czerwona jest na plusie; jeśli pojawia się znak minus, sondy są zamienione albo przewody zostały oznaczone odwrotnie.
W prostych miernikach przydaje się zakres 20 V DC, bo dobrze obsługuje typowe układy 5 V i 12 V. Przy zasilaczach, akumulatorach i ładowarkach warto też użyć testu ciągłości, czyli sprawdzenia, który przewód faktycznie łączy się z konkretnym pinem albo końcówką wtyku.
Po takim pomiarze zwykle nie ma już miejsca na domysły. A kiedy kolor zawodzą, właśnie miernik i schemat robią całą różnicę.
Kiedy kolory zawodzą najbardziej
Najwięcej pomyłek widzę w kablach, które z zewnątrz wyglądają zwyczajnie, ale wewnątrz mają własne zasady oznaczania. Dotyczy to zwłaszcza ładowarek, wiązek samochodowych, przewodów audio i kabli po przeróbkach, gdzie ktoś wymieniał końcówki albo lutował je na szybko.
| Typ kabla | Jak zwykle wygląda minus | Na co uważać |
|---|---|---|
| Ładowarka DC | Czarny przewód albo zewnętrzna część końcówki | Nie każda wtyczka ma tę samą polaryzację, więc sprawdzenie na obudowie jest obowiązkowe. |
| USB | Czarny przewód to zwykle masa, czyli punkt odniesienia | Kolory bywają ukryte w osłonie, a przewody sygnałowe nie są tym samym co zasilanie. |
| Samochód 12 V | Czarny przewód albo masa na karoserii | Po modyfikacjach instalacji kolory często nie mają już nic wspólnego z fabryką. |

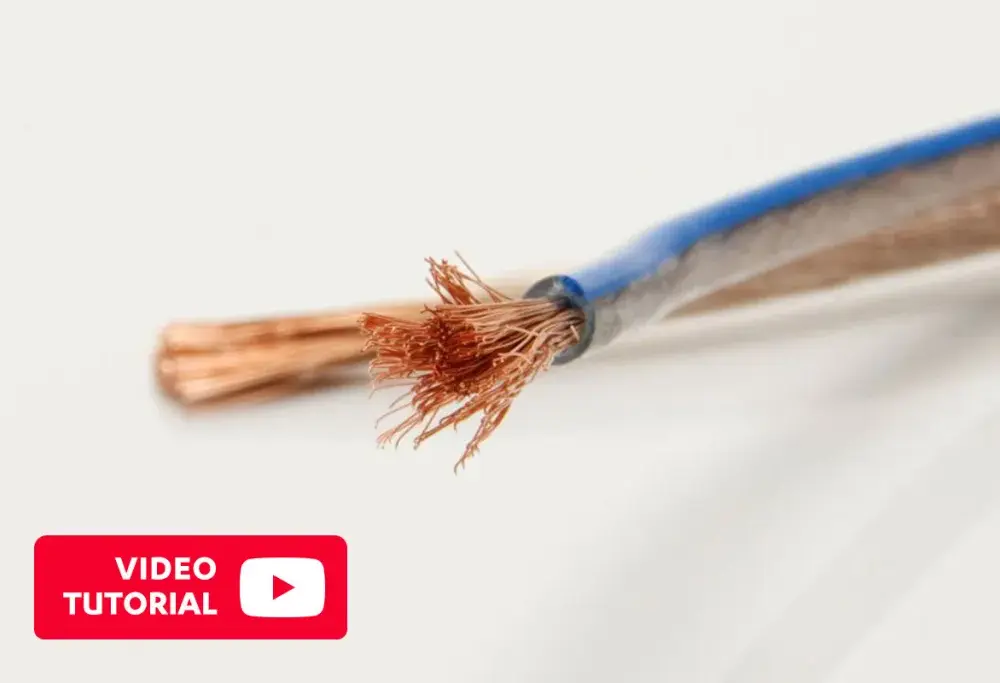

| Kabel głośnikowy | Żyła z paskiem, nadrukiem albo żebrowaniem | To bywa tylko umowne oznaczenie biegunowości, a nie „minus” w sensie zasilania. |
W takich sytuacjach nie ufam pierwszemu wrażeniu. Szukam nadruku, oznaczeń na wtyku, opisu na zasilaczu albo krótkiej dokumentacji urządzenia, bo właśnie tam najczęściej ukryta jest odpowiedź. To ważne szczególnie wtedy, gdy przewody wydają się identyczne.
Najczęstsze błędy, które kosztują więcej niż sam przewód
Przy kablach problemem rzadko jest brak wiedzy teoretycznej. Zwykle szkodzi pośpiech i założenie, że „na pewno będzie jak zawsze”. W praktyce najdroższe pomyłki wynikają z kilku powtarzalnych błędów.
- Zakładanie, że czerwony zawsze oznacza plus.
- Mylenie przewodu neutralnego z minusem.
- Mierzenie na niewłaściwym zakresie, na przykład AC zamiast DC.
- Sprawdzanie przewodu bez pewnego punktu odniesienia.
- Ignorowanie śladów po wcześniejszych naprawach, taśmie i nietypowych łączeniach.
Najgorszy błąd jest zwykle najprostszy: ktoś patrzy na kolor, zakłada zgodność i podłącza sprzęt bez weryfikacji. Przy elektronice może to skończyć się spalonym bezpiecznikiem, uszkodzeniem zasilania albo błędnym działaniem całego urządzenia. Dlatego nie wystarcza wiedzieć, jak zwykle bywa; trzeba jeszcze sprawdzić, jak jest w tym konkretnym kablu.
Zanim podłączysz przewód, sprawdź jeszcze trzy rzeczy
- czy masz do czynienia z DC, AC czy sygnałem audio,
- czy na obudowie, wtyku albo zasilaczu jest symbol polaryzacji,
- czy przewód nie był wcześniej przerabiany, lutowany albo oznaczany taśmą.
Jeśli po tych trzech krokach nadal masz wątpliwości, nie zgaduj. W kablach najwięcej kosztują nie same pomiary, tylko pośpiech i skróty myślowe. Wystarczy chwila, żeby kolor potraktować jako wskazówkę, a nie pewnik, i to zwykle oszczędza sprzęt, czas oraz nerwy.
