Najkrótsza odpowiedź na pytanie co oznacza niebieski kabel jest taka: w typowej instalacji domowej chodzi o przewód neutralny N. W praktyce to ważna różnica, bo od niej zależy poprawne podłączenie gniazdka, lampy, rozdzielnicy i bezpieczeństwo całego obwodu. Poniżej wyjaśniam, kiedy ten kolor mówi prawdę, kiedy może wprowadzić w błąd i jak sprawdzić przewód bez zgadywania.
Niebieski przewód zwykle oznacza neutralny, ale wyjątki trzeba sprawdzać
- W nowych instalacjach w Polsce niebieska izolacja najczęściej oznacza przewód neutralny N.
- Żółto-zielony to przewód ochronny PE, a brązowy, czarny lub szary to zazwyczaj faza L.
- Neutralny nie jest tym samym co ochronny i nie wolno ich zamieniać.
- W starszych instalacjach, urządzeniach i automatyce kolor sam w sobie nie daje pełnej odpowiedzi.
- Przed pracą warto potwierdzić funkcję przewodu pomiarem, a nie tylko wzrokiem.

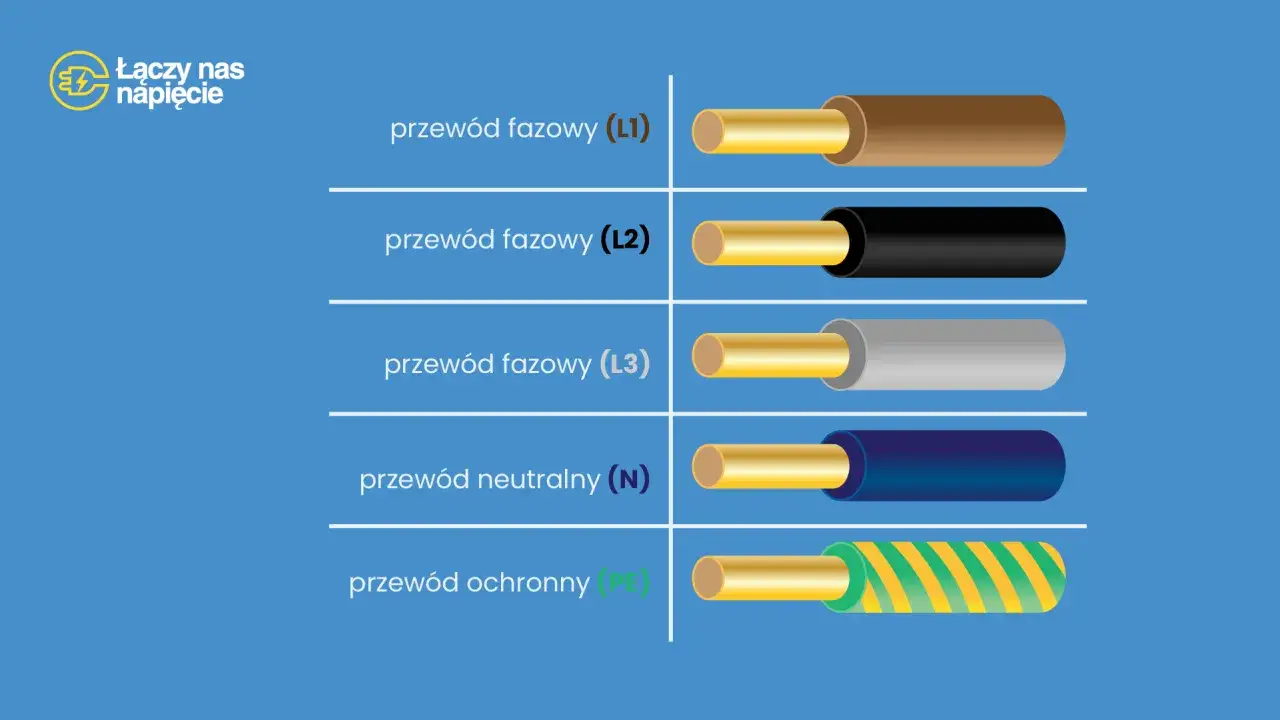

Niebieski przewód w instalacji domowej zwykle oznacza neutralny N
W polskich i europejskich instalacjach niebieski kolor jest standardowo zarezerwowany dla przewodu neutralnego. To właśnie ten przewód zamyka obwód i odprowadza prąd z odbiornika z powrotem do źródła zasilania. W gniazdku jednofazowym obok niego zwykle znajdziesz przewód fazowy L oraz ochronny PE.
Patrzę na to tak: N to przewód roboczy, PE to przewód ochronny. Neutralny nie służy do ochrony człowieka, a ochronny nie ma prowadzić prądu roboczego w normalnej pracy. W typowej instalacji 230 V AC ten podział ma bezpośrednie znaczenie praktyczne, a w układzie trójfazowym dochodzi jeszcze napięcie 400 V między fazami, więc oznaczenia zacisków stają się jeszcze ważniejsze.
| Kolor | Najczęstsza funkcja | Co to znaczy w praktyce |
|---|---|---|
| Niebieski | N, czyli neutralny | Przewód roboczy, który wraca do źródła zasilania |
| Żółto-zielony | PE, czyli ochronny | Chroni przed porażeniem i łączy obudowę z uziemieniem |
| Brązowy, czarny lub szary | L, czyli fazowy | To tutaj pojawia się napięcie zasilające |
Ta zasada dobrze działa w nowych lub poprawnie wykonanych instalacjach. Problem zaczyna się wtedy, gdy kolor przestaje być wiarygodny, a to prowadzi do kolejnego pytania: kiedy niebieski przewód nie oznacza już tego samego.

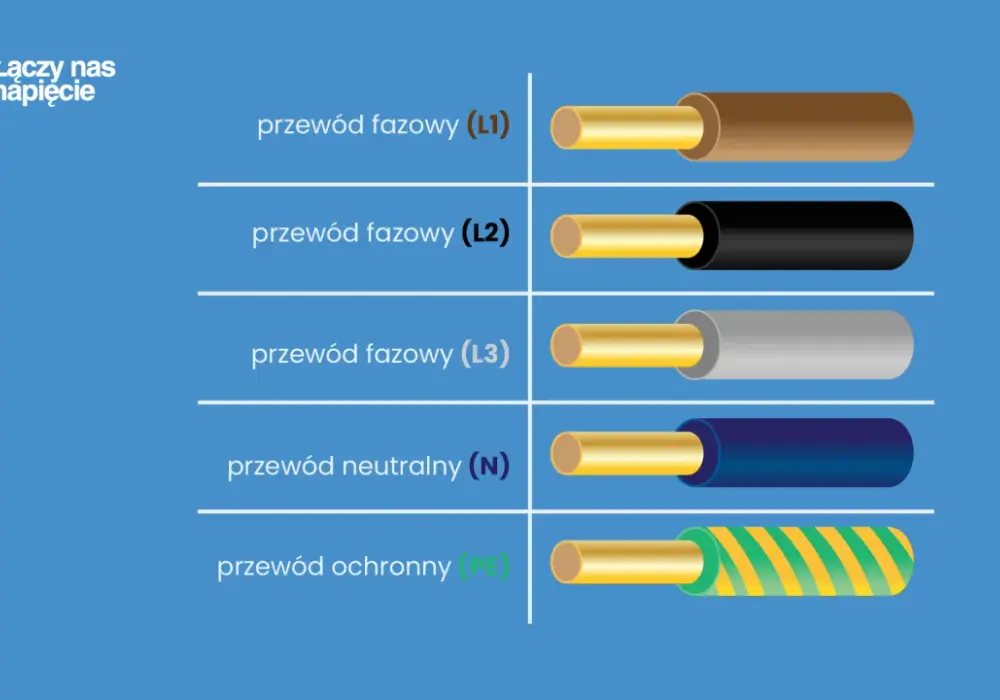

Dlaczego kolor nie zawsze wystarcza do identyfikacji
Jeśli pracuję przy starszej instalacji, kolor traktuję jako wskazówkę, a nie dowód. Po latach eksploatacji ktoś mógł wymienić fragment przewodu, dołożyć nowy obwód, źle oznaczyć żyły albo po prostu połączyć elementy z różnych epok technologicznych. W takich układach niebieska izolacja może wyglądać poprawnie, ale funkcja przewodu nie musi już zgadzać się z normą.
- W starych instalacjach mogły pojawić się inne standardy oznaczeń niż te stosowane dziś.
- Po remontach często miesza się nowe odcinki z dawnym okablowaniem.
- W układach z przewodem PEN identyfikacja jest bardziej złożona niż w prostym podziale L, N i PE.
- W złączach i puszkach ktoś mógł użyć niebieskiej żyły do innej funkcji niż neutralna.
Najważniejszy wniosek jest prosty: kolor pomaga orientacyjnie, ale nie zastępuje sprawdzenia obwodu. Gdy mam choć cień wątpliwości, nie zakładam niczego z automatu. To właśnie dlatego niebieski przewód bywa poprawnie opisany tylko w konkretnym układzie, a w następnym może już pełnić inną rolę.
Kiedy ten sam kolor oznacza coś innego
W kablach sterowniczych, komunikacyjnych i w gotowych urządzeniach producent może nadać barwie znaczenie lokalne. W jednym systemie niebieska żyła będzie linią sygnałową, w innym przewodem dodatnim albo elementem magistrali komunikacyjnej. To nie jest błąd, tylko inna logika projektowa niż w domowej instalacji 230 V.
W praktyce najczęściej spotykam trzy sytuacje, w których kolor przestaje być prostą odpowiedzią:
| Kontekst | Co może oznaczać niebieski | Na co uważać |
|---|---|---|
| Domowa instalacja AC | Neutralny N | To standard, ale tylko wtedy, gdy instalacja jest poprawnie wykonana |
| Oprawy, urządzenia i sterowniki | Funkcja zgodna ze schematem producenta | Bez dokumentacji nie zgaduję, bo kolor może oznaczać coś innego niż w gniazdku |
| Automatyka i komunikacja | Sygnał, para transmisyjna albo linia sterująca | Tu obowiązują zasady konkretnego systemu, nie ogólny schemat instalacji domowej |
Dlatego przy sprzęcie technologicznym, automatyce budynkowej czy elektronice kolor izolacji jest tylko częścią informacji. Zawsze patrzę jeszcze na oznaczenia zacisków i schemat producenta. To prowadzi prosto do pytania, jak sprawdzić przewód bez ryzykowania pomyłki.
Jak sprawdzić przewód bez ryzykowania błędu
Najgorszy nawyk, jaki widzę u początkujących, to zgadywanie po kolorze albo opieranie się na pojedynczym testerze neonowym. W instalacji elektrycznej to za mało. Jeśli chcesz wiedzieć, co naprawdę robi dany przewód, działaj w tej kolejności:
- Wyłącz odpowiedni obwód w rozdzielnicy, a nie tylko sam osprzęt.
- Sprawdź brak napięcia dwubiegunowym próbnikiem albo miernikiem ustawionym na pomiar AC.
- Odczytaj oznaczenia zacisków na gnieździe, lampie, zasilaczu lub w puszce.
- Porównaj to ze schematem urządzenia, jeśli producent go udostępnił.
- Nie ufaj kolorowi w 100%, jeśli instalacja była przerabiana albo wygląda na starszą niż reszta osprzętu.
Ja traktuję jednoprzewodowy próbnik jako wskaźnik orientacyjny, a nie jako dowód. Dopiero pomiar i opis zacisku dają odpowiedź, której można zaufać. Kiedy wynik nie zgadza się z kolorem, wygrywa dokumentacja i pomiar, nie intuicja.
Najczęstsze pomyłki przy remontach i wymianie osprzętu
Przy prostych pracach domowych błędy powtarzają się zaskakująco często. Wystarczy kilka minut pośpiechu, żeby niebieska żyła została użyta niezgodnie z funkcją albo pomylono ją z ochronną. To właśnie wtedy rośnie ryzyko zwarcia, uszkodzenia sprzętu albo porażenia.
- Mylenie N z PE - niebieski przewód nie jest przewodem ochronnym i nie wolno stosować go jako zamiennika żółto-zielonego.
- Zakładanie, że niebieski jest zawsze bezpieczny - przewód neutralny też może być pod obciążeniem i nie powinien być traktowany jak „martwy”.
- Podłączanie lampy bez sprawdzenia funkcji żył - szczególnie wtedy, gdy oprawa była już wcześniej przerabiana.
- Oparcie się wyłącznie na testerze z neonówką - to za mało, żeby pewnie zidentyfikować funkcję przewodu.
- Brak oznaczeń po zmianach - po modernizacji warto opisać przewody, bo za pół roku nikt nie pamięta, co zostało przełożone.
W praktyce najwięcej problemów nie wynika z samej instalacji, tylko z tego, że ktoś uznał kolor za wystarczającą odpowiedź. Żeby tego uniknąć, stosuję prostą listę kontrolną przed każdym podłączeniem.
Trzy rzeczy, które sprawdzam przed każdym podłączeniem
Jeśli mam pracować przy przewodzie, zawsze zaczynam od tych trzech punktów. To proste, ale skuteczne, bo eliminuje większość pomyłek, które widzi się potem w źle działających gniazdkach, lampach i zasilaczach.
- Kolor izolacji - pomaga, ale nie rozstrzyga wszystkiego.
- Oznaczenie zacisku - N, L lub PE mówi więcej niż sama barwa żyły.
- Wynik pomiaru - dopiero on potwierdza, czy przewód pełni funkcję, której się spodziewam.
Jeśli te trzy elementy nie mówią tego samego, zatrzymuję pracę i wracam do schematu albo proszę o pomoc elektryka. To najprostszy sposób, żeby nie traktować niebieskiej izolacji jak wyroczni. W dobrze wykonanej instalacji kolor pomaga, ale dopiero dokumentacja i pomiar dają odpowiedź, której naprawdę można zaufać.
