Pomiar pojemności ogniwa 18650 ma sens tylko wtedy, gdy robisz go w kontrolowanych warunkach: pełne ładowanie, stały prąd rozładowania i właściwy próg odcięcia. W tym tekście pokazuję, jak zmierzyć pojemność akumulatora 18650 bez zgadywania, czym różni się wynik z prostego testera od rzetelnego pomiaru i które ustawienia naprawdę zmieniają rezultat. To przydaje się zarówno przy ocenie zużytego ogniwa, jak i przy weryfikacji baterii z niepewnego źródła.
Najpewniejszy wynik daje stały prąd, właściwy próg odcięcia i porównanie z parametrem z datasheetu
- Pojemność mierzy się w praktyce przez kontrolowane rozładowanie, a nie przez samo napięcie spoczynkowe.
- Najbardziej wiarygodny wynik daje test przy stałym prądzie i temperaturze zbliżonej do pokojowej.
- Próg odcięcia trzeba dobrać do konkretnego ogniwa, bo zbyt niskie zejście zaniża bezpieczeństwo, a zbyt wysokie obniża wynik.
- Tester pojemności lub elektroniczne obciążenie są znacznie lepsze niż orientacyjne sprawdzanie multimetrem.
- Wynik w mAh warto odnieść do pojemności nominalnej, ale też do prądu rozładowania, bo to zmienia interpretację.
Co naprawdę oznacza pojemność ogniwa 18650
Najprościej mówiąc, pojemność to ilość ładunku, jaką ogniwo odda do momentu osiągnięcia ustalonego progu rozładowania. W praktyce zapisuje się ją najczęściej w mAh, czyli miliamperogodzinach. Jeśli ogniwo odda 2500 mA przez 1 godzinę albo 500 mA przez 5 godzin, mówimy o tej samej pojemności, tylko przy innym obciążeniu.
Tu właśnie pojawia się najważniejsze doprecyzowanie: wynik nie jest wartością „absolutną”, tylko zależy od warunków testu. Liczą się prąd rozładowania, temperatura, stan naładowania przed testem i napięcie końcowe. To dlatego dwa pomiary tego samego ogniwa mogą różnić się o kilka procent, nawet jeśli bateria jest sprawna.
| Termin | Co oznacza w praktyce |
|---|---|
| mAh | Pojemność wyrażona jako iloczyn prądu i czasu rozładowania. |
| Ah | To samo, tylko w większej skali. 2500 mAh = 2,5 Ah. |
| C-rate | Prąd odnoszony do pojemności ogniwa. 0,2C dla ogniwa 2500 mAh oznacza 500 mA. |
| Cut-off voltage | Napięcie, przy którym przerywa się rozładowanie. |
Ja zawsze patrzę na te parametry razem, bo sam napis „3000 mAh” bez warunków testu mówi niewiele. Gdy to rozumiem, łatwiej dobrać sprzęt, bo nie każdy tester mierzy tak samo.
Jakie narzędzia dają wiarygodny wynik
Do sensownego pomiaru najlepiej sprawdza się sprzęt, który utrzymuje stały prąd rozładowania i zapisuje czas testu. W praktyce masz kilka opcji, ale różnią się precyzją, wygodą i kosztem.
| Narzędzie | Dokładność | Kiedy ma sens | Orientacyjny koszt |
|---|---|---|---|

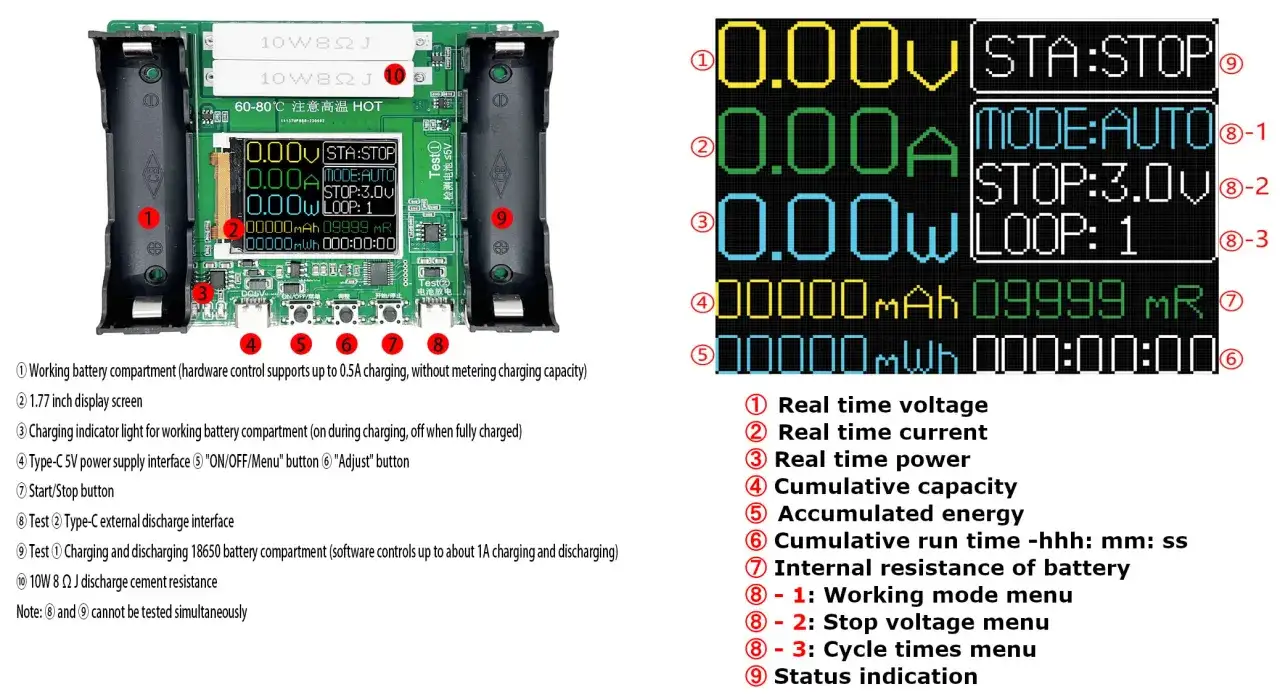

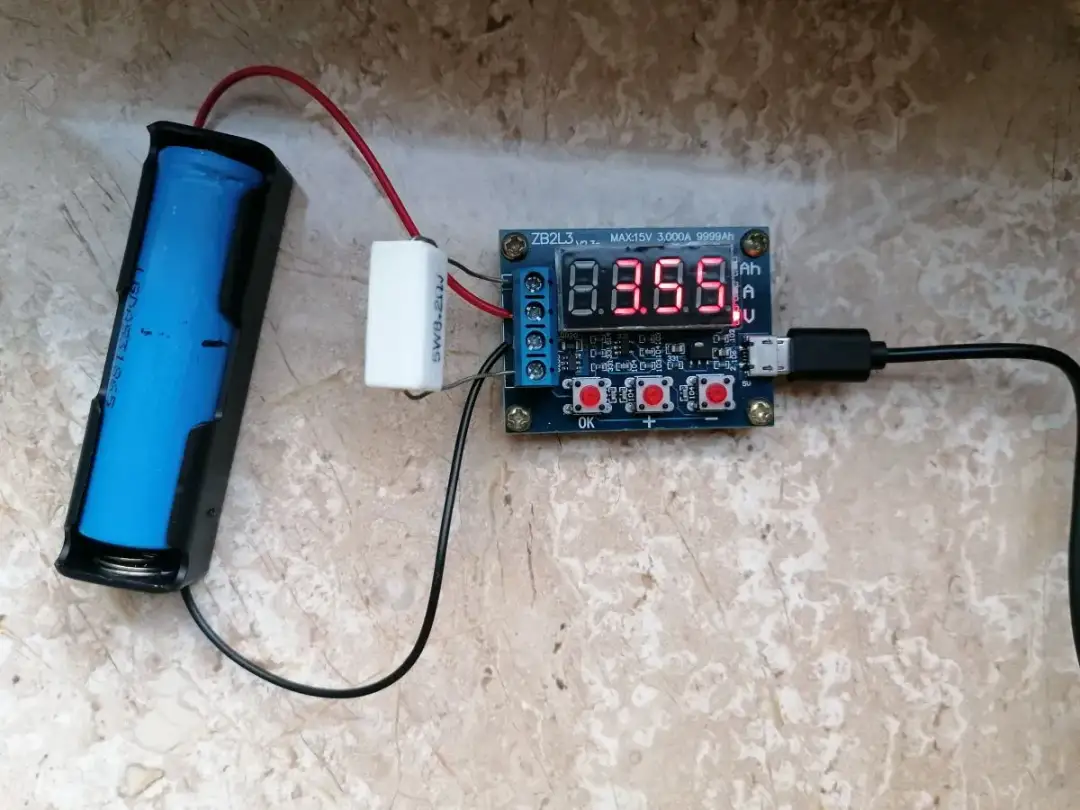

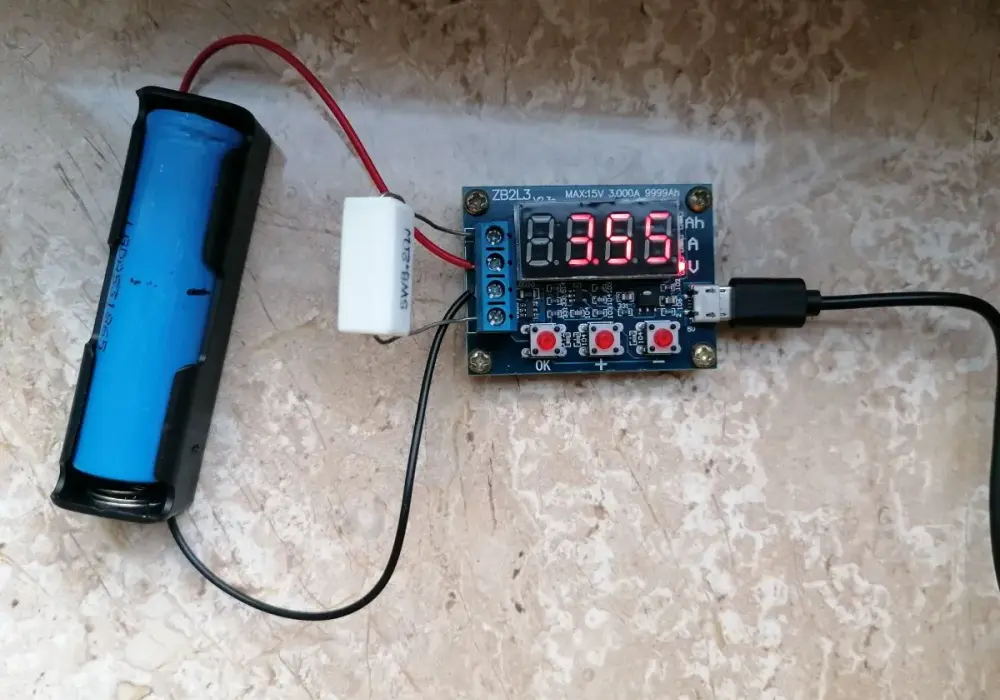

| Prosty tester pojemności do 18650 | Średnia | Do domowej kontroli pojedynczych ogniw | Najczęściej kilkadziesiąt do kilkuset złotych |
| Ładowarka z funkcją testu | Średnia do dobrej | Gdy chcesz ładować i od razu sprawdzać pojemność | Zwykle od około 100 do 300 zł |
| Elektroniczne obciążenie + multimetr | Dobra | Gdy zależy Ci na powtarzalności i pełnej kontroli prądu | Najczęściej 150-500 zł lub więcej |
| Sam multimetr | Niska | Tylko do orientacyjnej kontroli napięcia, nie pojemności | Jeśli już go masz, dodatkowy koszt zerowy |
Jeśli mam wybrać jedno rozwiązanie do domu, biorę tester lub ładowarkę z trybem testowym. Multimetr jest potrzebny, ale sam z siebie nie policzy pojemności, bo nie zna czasu i nie utrzyma obciążenia na stałym poziomie. Dopiero wtedy ma sens sam pomiar, który opisuję poniżej.
Jak wykonać test krok po kroku
Najbardziej praktyczna metoda to pełne ładowanie, a potem kontrolowane rozładowanie do ustalonego progu. Taki test daje wynik, który da się porównać z kartą katalogową i z innymi ogniwami z tej samej serii.
- Naładuj ogniwo do końca zgodnie z zaleceniami producenta. Dla klasycznych Li-ion 18650 zwykle oznacza to ładowanie do 4,20 V w trybie CC-CV.
- Odczekaj 20-30 minut, żeby napięcie i temperatura się ustabilizowały.
- Ustaw stały prąd rozładowania. Jeśli masz dane katalogowe, trzymaj się ich. Gdy ich nie masz, bezpiecznym punktem odniesienia bywa prąd rzędu 0,2C, czyli dla ogniwa 2500 mAh około 500 mA.
- Wybierz właściwy próg odcięcia. Dla wielu ogniw Li-ion spotyka się wartości z zakresu 2,5-3,0 V, ale najlepiej sprawdzić kartę katalogową konkretnego modelu.
- Uruchom test i mierz czas. Wynik obliczasz jako prąd razy czas, a jeśli urządzenie pokazuje mAh, kontrolujesz tylko, czy liczy to stabilnie.
- Zapisz wynik i powtórz test po ostygnięciu ogniwa, najlepiej 2-3 razy. Jeśli odczyty mocno się rozjeżdżają, winny bywa sprzęt, temperatura albo samo ogniwo.
Przykład jest prosty: jeśli testujesz ogniwo przy 0,5 A przez 4 godziny i 40 minut, otrzymujesz około 2330 mAh. To już daje bardzo konkretną informację, czy bateria zbliża się do deklarowanej pojemności, czy jest wyraźnie zużyta. Sam wynik jednak nic jeszcze nie mówi, jeśli nie odniesiesz go do stanu ogniwa.
Jak odczytać wynik i ocenić stan ogniwa
Najpierw porównuję pomiar z pojemnością nominalną z datasheetu, a dopiero potem patrzę na procent zużycia. To ważne, bo ogniwo 18650 może być dalej „sprawne”, choć nie trzyma już fabrycznej wartości. W urządzeniach codziennego użytku liczy się nie tylko mAh, ale też rezystancja wewnętrzna, czyli to, jak bardzo ogniwo siada pod obciążeniem.
| Wynik względem pojemności nominalnej | Jak to zwykle czytam |
|---|---|
| 95-100% | Ogniwo wygląda bardzo dobrze, jeśli test był wykonany poprawnie. |
| 85-94% | Normalne zużycie albo różnica wynikająca z warunków pomiaru. |
| 70-84% | Wyraźny spadek pojemności, ale nadal możliwy do użycia w mniej wymagających zastosowaniach. |
| Poniżej 70% | Ogniwo jest zwykle mocno zużyte i słabo nadaje się do pakietów o większym obciążeniu. |
Tu pojawia się częsty błąd: ktoś widzi 15% mniej niż na etykiecie i od razu uznaje ogniwo za wadliwe. Ja tego nie robię. Najpierw sprawdzam, czy test był wykonany tym samym prądem i przy tym samym napięciu odcięcia, a dopiero potem wyciągam wniosek o zużyciu. Taka ostrożność zwykle oszczędza niepotrzebnej wymiany dobrych ogniw.
Najczęstsze błędy podczas testu
W pomiarach 18650 najwięcej problemów nie wynika z samej baterii, tylko z procedury. Wystarczy jeden zły parametr, żeby wynik był zaniżony albo sztucznie zawyżony.
- Zbyt duży prąd rozładowania - ogniwo odda mniej pojemności niż przy łagodniejszym teście.
- Zbyt wysoki próg odcięcia - wynik będzie zaniżony, bo kończysz test za wcześnie.
- Ładowanie nie do końca - startujesz z częściowo rozładowanego ogniwa i tracisz część pomiaru.
- Pomiar w zimnie lub upale - pojemność i napięcie zachowują się inaczej niż w temperaturze pokojowej.
- Test całego pakietu zamiast pojedynczego ogniwa - wtedy mierzysz również wpływ BMS, połączeń i różnic między celami.
- Luźne styki i cienkie przewody - dodatkowy opór fałszuje odczyt, zwłaszcza przy większym prądzie.
Jeśli wynik jest wyraźnie słabszy od oczekiwań, ja najpierw sprawdzam metodę, a dopiero potem skreślam ogniwo. Często okazuje się, że problemem było nie samo 18650, tylko zbyt agresywny test albo nieprecyzyjny sprzęt. Przy słabych lub uszkodzonych sztukach ostrożność jest ważniejsza niż idealny odczyt.
Kiedy lepiej nie mierzyć samemu
Są sytuacje, w których test pojemności nie jest dobrym pomysłem. Jeśli ogniwo jest spuchnięte, mechanicznie uszkodzone, przegrzewa się, ma ślady wycieku albo było rozładowane bardzo głęboko, lepiej nie próbować „ratować” go pomiarem. Takie sztuki częściej kwalifikują się do wymiany niż do diagnostyki.
Uważny jestem też przy ogniwach z pakietów. Jeśli bateria ma własny układ zabezpieczający, test na wyjściu pakietu pokaże zachowanie całego zestawu, a nie samego ogniwa. Z kolei w pakietach szeregowo-równoległych sens ma przede wszystkim sprawdzenie pojedynczych cel lub test całego zestawu w warunkach serwisowych. Im wyższy prąd rozładowania, tym większe znaczenie ma bezpieczeństwo, chłodzenie i jakość połączeń.
Do domowej diagnostyki nie używam też improwizowanych rezystorów mocy bez kontroli temperatury. Da się nimi coś zmierzyć, ale łatwo wtedy o przegrzanie, duży błąd wskazań i niepotrzebne ryzyko. Jeśli ogniwo budzi jakiekolwiek wątpliwości mechaniczne, rozsądniej jest je od razu odłożyć niż sprawdzać „na siłę”.
Co warto zapisać po teście, żeby wynik miał sens za kilka miesięcy
Sam odczyt mAh to za mało, jeśli chcesz porównać ogniwo później. Ja zapisuję zawsze cztery rzeczy: prąd rozładowania, próg odcięcia, temperaturę i datę testu. Bez tego dwa wyniki mogą wyglądać podobnie, choć w praktyce pochodzą z zupełnie innych warunków.
Jeśli testujesz kilka ogniw do jednego pakietu, porównuj je między sobą. W takim zestawie najlepiej sprawdzają się sztuki o zbliżonej pojemności i podobnej rezystancji wewnętrznej. To właśnie niedopasowanie ogniw częściej psuje cały pakiet niż pojedyncze, lekko zużyte ogniwo.
Po teście warto też pamiętać o przechowywaniu. Ogniwa Li-ion najlepiej nie leżą miesiącami w pełni naładowane ani całkiem rozładowane. Jeśli mają wrócić do użytku później, sensowny jest umiarkowany poziom naładowania i chłodne, suche miejsce. Dzięki temu kolejny pomiar będzie nie tylko porównywalny, ale też uczciwszy wobec samego ogniwa.
