Multimetr jest świetnym narzędziem do szybkiej diagnozy, ale nie robi z baterii czarnej skrzynki z wynikiem „pojemność = X”. W praktyce odpowiedź na pytanie, czy multimetrem można zmierzyć pojemność akumulatora, brzmi: nie bezpośrednio. Da się jednak z jego pomocą ocenić napięcie, prąd, spadek pod obciążeniem i odsiać akumulatory, które już wyraźnie nie trzymają parametrów.
W tym tekście rozbijam temat na konkrety: co mierzy multimetr, czym różni się pojemność od napięcia i jak w domu albo w warsztacie sprawdzić realny stan akumulatora bez zgadywania. Pokazuję też, kiedy wystarczy prosty test, a kiedy potrzebny jest analizator lub elektroniczne obciążenie.
Najkrócej: multimetr nie poda pojemności akumulatora wprost
- Multimetr mierzy przede wszystkim napięcie, prąd, opór i czasem pojemność kondensatora, a nie pojemność akumulatora w Ah.
- Stan akumulatora można ocenić po napięciu i zachowaniu pod obciążeniem, ale to nadal nie jest pełny pomiar pojemności.
- Rzeczywisty test pojemności to kontrolowane rozładowanie znanym prądem do ustalonego progu odcięcia.
- Do tego najlepiej użyć elektronicznego obciążenia albo analizatora baterii, nie samego miernika.
- W akumulatorach lead-acid i UPS często wystarcza test obciążeniowy, a w Li-ion trzeba uważać na elektronikę zabezpieczającą i warunki testu.
Dlaczego multimetr nie mierzy pojemności akumulatora bezpośrednio
Tu najłatwiej o nieporozumienie, bo w języku technicznym słowo „pojemność” bywa używane w dwóch różnych znaczeniach. Pojemność akumulatora opisuje zwykle ilość energii lub ładunku, jaką może oddać, najczęściej w amperogodzinach (Ah) albo watogodzinach (Wh). Z kolei funkcja „capacitance” w multimetrze służy do pomiaru kondensatorów, czyli elementów liczonych w faradach, nie w Ah.
To oznacza, że jeśli włączysz w mierniku tryb pojemności, nie dowiesz się nic sensownego o akumulatorze samochodowym, UPS-owym ani o baterii w urządzeniu mobilnym. Miernik może pokazać wartość dla kondensatora, ale akumulator działa inaczej: jego zachowanie zależy od chemii, temperatury, stopnia zużycia i prądu rozładowania.
W praktyce widzę to tak: multimetr jest narzędziem diagnostycznym, a nie testerem pełnej pojemności. Można nim zbadać objawy, ale nie postawić kompletnej diagnozy jednym odczytem. I właśnie dlatego następny krok to sprawdzenie, co da się z niego wyciągnąć naprawdę.
Co można sprawdzić multimetrem i co to naprawdę mówi
Sam multimetr nadal jest bardzo użyteczny, tylko trzeba dobrze interpretować wynik. Poniżej zestawiam najważniejsze pomiary i to, co z nich można wywnioskować.
| Pomiar multimetrem | Co pokazuje | Czego nie pokazuje |
|---|---|---|
| Napięcie spoczynkowe | Orientacyjny stan naładowania po odpoczynku od ładowania i obciążenia | Nie mówi, ile energii akumulator odda pod realnym obciążeniem |
| Napięcie pod obciążeniem | Jak bardzo bateria „siada” przy poborze prądu | Nie daje jeszcze pojemności w Ah |
| Prąd | Jaki pobór ma test lub urządzenie | Nie mówi, jak długo akumulator utrzyma ten prąd |
| Opór / ciągłość | Czy połączenia, przewody i styki są w porządku | Nie ocenia zdrowia chemicznego ogniwa |
| Pomiary „capacitance” | Pojemność kondensatora w faradach | Nie dotyczy pojemności akumulatora |

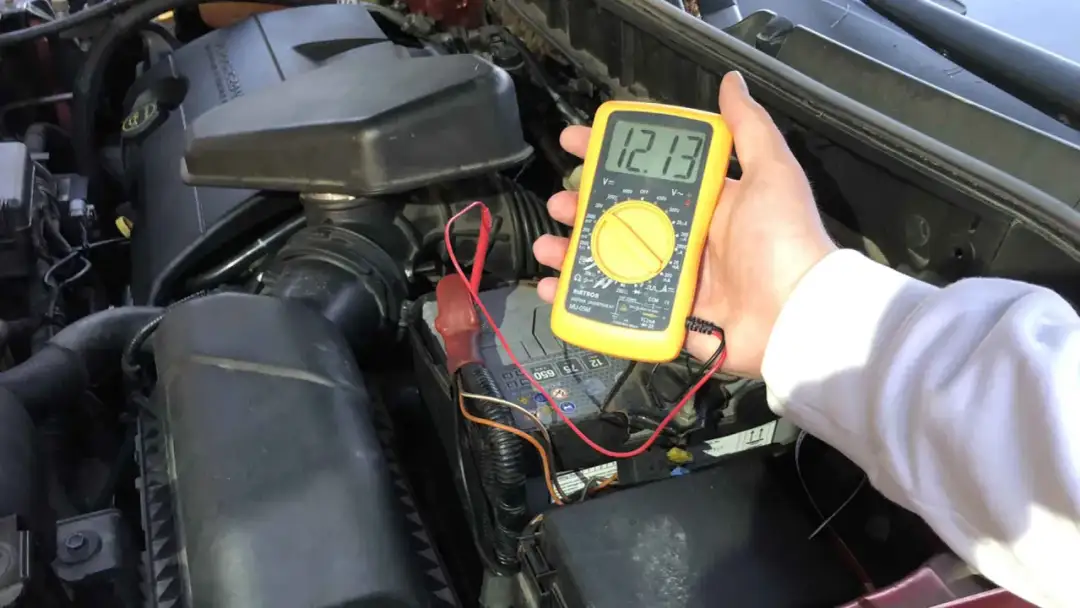

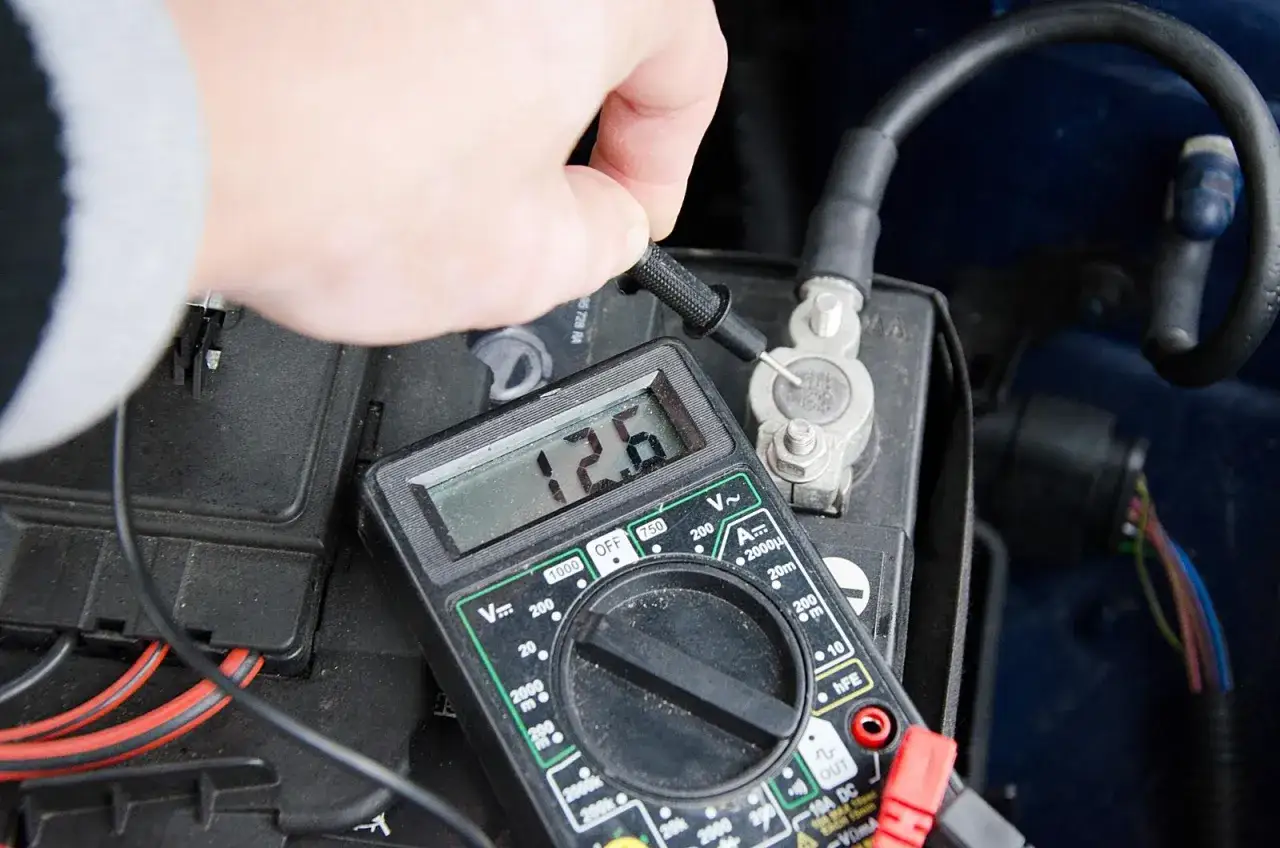

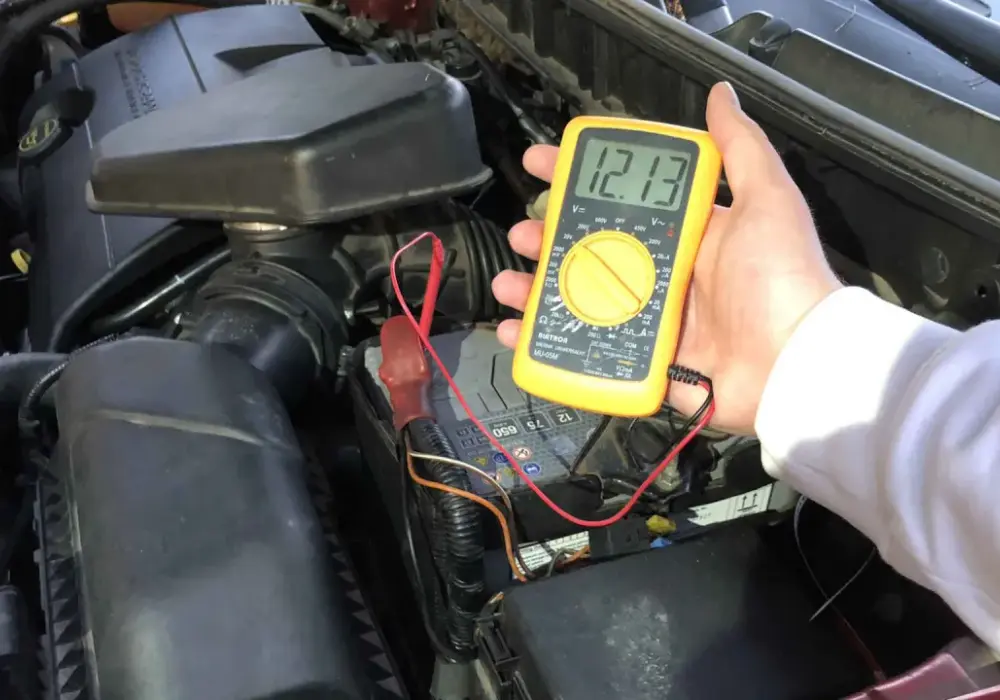

Najbardziej praktyczny odczyt z multimetru to napięcie spoczynkowe i spadek napięcia przy obciążeniu. Jeśli bateria po odłączeniu ładowania wygląda dobrze, ale pod lekkim obciążeniem napięcie gwałtownie spada, to zwykle znak, że jej kondycja jest słaba. Fluke wprost zwraca uwagę, że oporność wewnętrzna nie jest testem pojemności, tylko wskaźnikiem starzenia i zbliżającego się końca życia akumulatora.
To jednak nadal tylko diagnoza pośrednia. Gdy naprawdę chcesz znać pojemność, trzeba przejść do testu rozładowania, bo właśnie on pokazuje, ile ładunku bateria odda w kontrolowanych warunkach.
Jak naprawdę sprawdza się pojemność akumulatora
Jeśli zależy ci na wiarygodnym wyniku, potrzebujesz kontrolowanego rozładowania. To znaczy: akumulator jest ładowany do pełna, odpoczywa przez jakiś czas, a potem rozładowujesz go znanym, stałym prądem do ustalonego progu odcięcia. Dopiero z czasu i prądu liczysz pojemność.
W najprostszym wariancie wzór jest banalny:
Ah = I × t
Jeżeli akumulator oddawał 5 A przez 4 godziny, wynik wynosi około 20 Ah. Gdy obciążenie nie jest idealnie stałe, liczy się średni prąd albo sumuje kolejne odcinki testu. W praktyce i tak najlepiej użyć elektronicznego obciążenia, które utrzyma prąd na stałym poziomie.
Przykład z życia: dla akumulatora 12 V 100 Ah test może wyglądać tak, że rozładowujesz go prądem 12 A przez około 8 godzin, aż napięcie spadnie do ustalonego progu odcięcia. Taki schemat to już nie „szybki pomiar”, tylko pełne sprawdzenie realnej pojemności. I właśnie dlatego test bywa czasochłonny, ale daje odpowiedź, której sam multimetr nie potrafi uczciwie dostarczyć.
Jeżeli nie masz elektronicznego obciążenia, da się zbudować prosty test rezystorem mocy, ale trzeba pilnować wartości prądu, temperatury elementu i napięcia końcowego. To działa, lecz wymaga ostrożności, bo zwykły rezystor z szuflady może się po prostu przegrzać. Ten etap prowadzi naturalnie do pytania: kiedy wystarczy domowy test, a kiedy lepiej sięgnąć po sprzęt klasy analizatora.
Kiedy wystarczy test obciążeniowy, a kiedy potrzebny jest analizator
Nie każdy akumulator trzeba badać tak samo. Inaczej podchodzę do małej baterii w urządzeniu, inaczej do akumulatora UPS, a jeszcze inaczej do zestawu trakcyjnego czy pakietu litowo-jonowego. Żeby łatwiej to uporządkować, zestawiam najpraktyczniejsze scenariusze.
| Sytuacja | Najlepsze narzędzie | Dlaczego to ma sens |
|---|---|---|
| Akumulator samochodowy lub UPS | Multimetr + test obciążeniowy albo dedykowany tester | Liczy się napięcie pod obciążeniem, spadek napięcia i realna zdolność oddawania prądu |
| Akumulator 6/12 V o większej pojemności | Analizator pojemności lub elektroniczne obciążenie | Łatwiej utrzymać stały prąd i odczytać wynik w Ah |
| Ogniwa i pakiety Li-ion | Tester pojemności / ładowarka z testem pojemności | Ważne są precyzyjne progi odcięcia i bezpieczeństwo pakietu |
| Szybka kontrola stanu baterii w terenie | Multimetr + pomiar napięcia i oporu wewnętrznego | To daje szybki obraz kondycji, choć nie pełną pojemność |
Warto też pamiętać, że specjalistyczne testery baterii często mierzą napięcie i opór wewnętrzny, bo to bardzo dobre wskaźniki zużycia. Są modele przeznaczone nawet do akumulatorów 6 i 12 V o pojemności do około 100 Ah, ale to wciąż narzędzia diagnostyczne, a nie zwykłe multimetry. W przypadku dużych baterii i pakietów litowych takie urządzenia są po prostu bezpieczniejsze i wygodniejsze.
Na tym etapie najważniejszy wniosek jest prosty: multimetr pomaga zacząć diagnostykę, ale pełną odpowiedź daje dopiero pomiar rozładowania albo wyspecjalizowany tester. Żeby jednak wynik miał sens, trzeba uniknąć kilku klasycznych błędów.
Najczęstsze błędy, które fałszują wynik
W pomiarach baterii najwięcej problemów nie robi sam sprzęt, tylko sposób jego użycia. To drobiazgi, ale właśnie one potrafią zamienić sensowny test w losową liczbę.
- Mierzenie zaraz po ładowaniu - napięcie bywa zawyżone przez efekt powierzchniowy, więc bateria wygląda lepiej, niż jest w rzeczywistości.
- Brak stałego obciążenia - jeśli prąd skacze, wynik pojemności przestaje być porównywalny.
- Zły próg odcięcia - rozładowanie za głęboko może uszkodzić akumulator, a zakończenie testu zbyt wcześnie zawyży wynik.
- Porównywanie różnych warunków - ten sam akumulator da inny rezultat przy innym prądzie, temperaturze i stanie zużycia.
- Używanie napięcia jako zamiennika pojemności - napięcie mówi coś o stanie, ale nie zastępuje testu Ah.
- Patrzenie na tryb pojemności w multimetrze - to funkcja dla kondensatorów, nie dla baterii.
Do tego dochodzi jeszcze praktyczna rzecz: akumulator w urządzeniu może mieć układ zabezpieczający, który wpływa na pomiar, szczególnie w pakietach litowych. W takich przypadkach sama liczba z miernika bywa bardziej wskazówką niż diagnozą. Dlatego zawsze wolę powtarzalny test w tych samych warunkach niż jednorazowy odczyt „na oko”.
Jeśli te pułapki są pod kontrolą, wynik staje się naprawdę użyteczny. Zostaje już tylko odpowiedzieć sobie, co z tego wynika w codziennym użyciu i kiedy warto zatrzymać się na multimetrze, a kiedy zrobić krok dalej.
Co z tego wynika, gdy chcesz szybko ocenić stan baterii
Jeśli potrzebujesz tylko szybkiej odpowiedzi, multimetr jest wystarczający do wstępnej oceny: napięcie, spadek pod obciążeniem i podstawowe połączenia dadzą ci dużo informacji. Jeśli chcesz znać realną pojemność, potrzebujesz testu rozładowania albo analizatora baterii. W praktyce to najuczciwszy podział: multimetr do diagnozy, tester do potwierdzenia wyniku.
Gdybym miał sprowadzić cały temat do jednego zdania, powiedziałbym tak: multimetrem można ocenić kondycję akumulatora, ale nie jego pojemność wprost. To ważna różnica, bo oszczędza czas, pieniądze i rozczarowanie, że „na papierze” wszystko wygląda dobrze, a bateria i tak pada po kilku minutach pracy.
Najbardziej praktyczne podejście jest więc proste: najpierw sprawdź napięcie i zachowanie pod obciążeniem, potem - jeśli wynik ma być miarodajny - wykonaj test pojemności w kontrolowanych warunkach. Właśnie tak oddziela się domysły od faktycznego stanu akumulatora.
