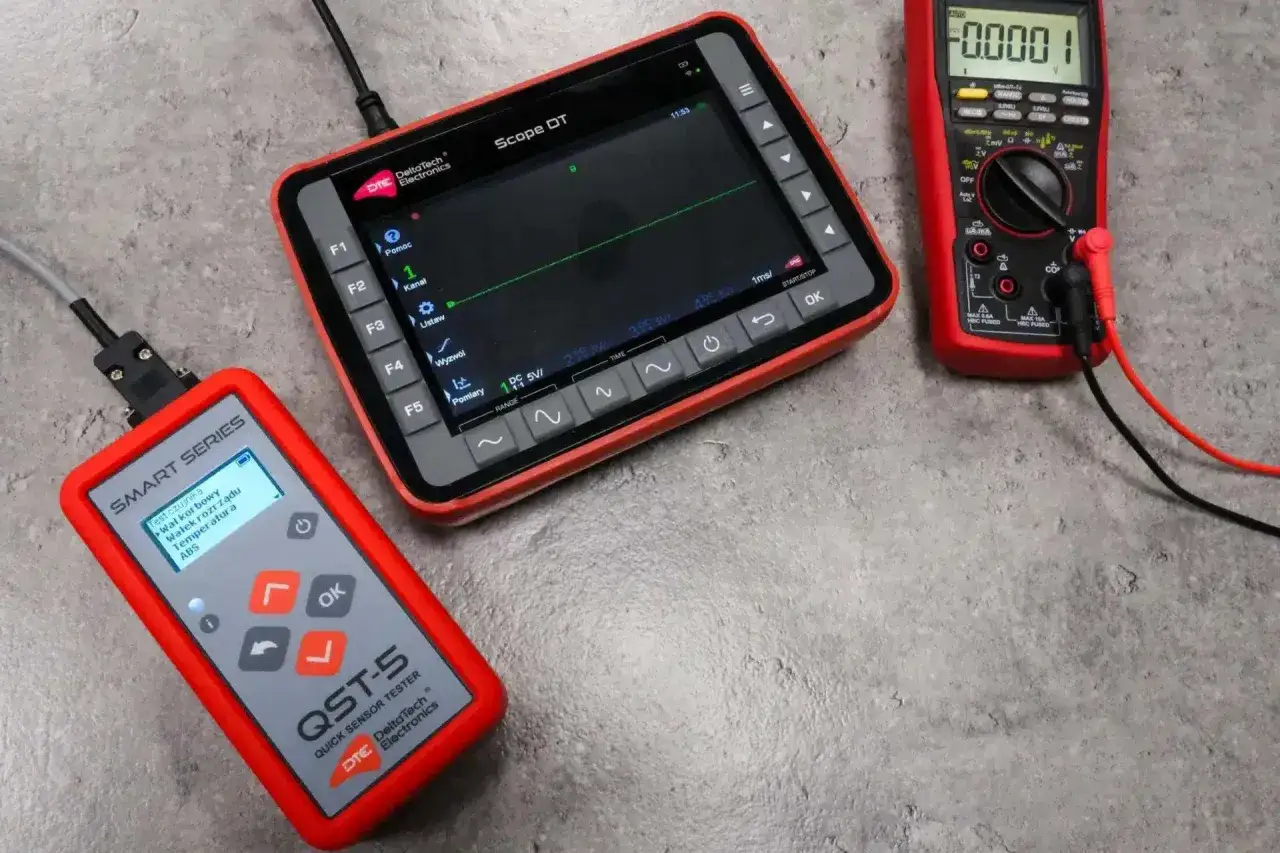

Najszybsza odpowiedź na pytanie, jak zmierzyć naładowanie baterii multimetrem, jest prosta: sprawdzasz napięcie stałe i odnosisz wynik do typu ogniwa. W praktyce liczy się jednak coś więcej niż sama cyfra na ekranie, bo bateria może jeszcze trzymać poprawne napięcie, a pod obciążeniem już wyraźnie siadać. Poniżej pokazuję, jak zrobić pomiar krok po kroku, jak czytać wyniki dla popularnych baterii i kiedy sam multimetr przestaje wystarczać.
Najważniejsze zasady, które skracają cały test do kilku sekund
- Ustaw multimetr na DC V, czyli napięcie stałe, a nie na pomiar prądu czy oporu.
- Czarny przewód włóż do COM, a czerwony do gniazda V/Ω, inaczej wynik może być błędny.
- Mierz baterię po krótkim odpoczynku, najlepiej bez obciążenia i nie tuż po ładowaniu.
- Dla AA/AAA alkalicznych szukaj wartości około 1,5 V nominalnie, dla NiMH około 1,2 V, a dla Li-ion 3,6 do 3,7 V nominalnie.
- Sam wynik napięcia mówi o stopniu naładowania, ale nie zawsze o kondycji ogniwa, więc czasem potrzebny jest jeszcze test pod obciążeniem.

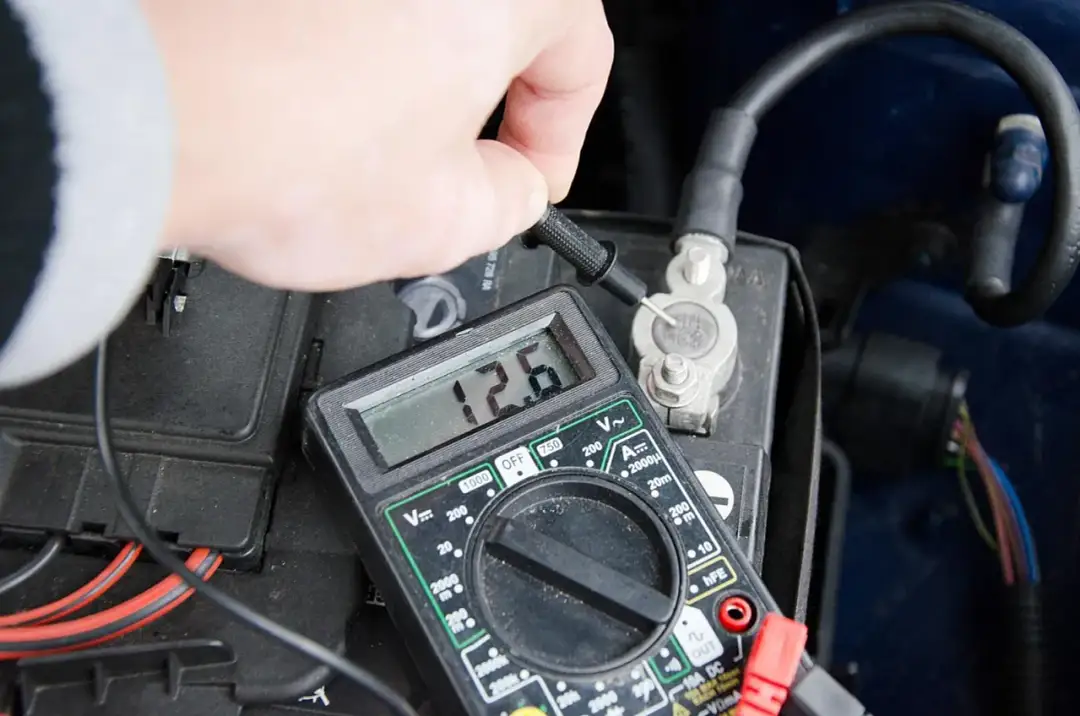

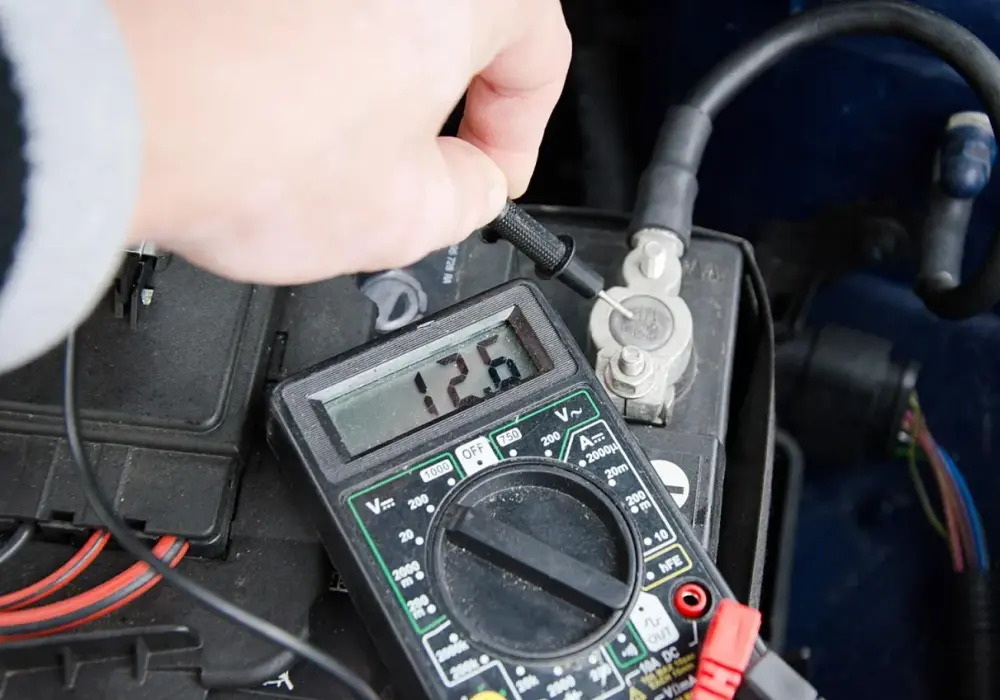

- W akumulatorze 12 V pełne napięcie spoczynkowe to zwykle około 12,6 V, a wynik poniżej 12,0 V jest już wyraźnym sygnałem ostrzegawczym.
Co multimetr naprawdę powie o stanie baterii
Ja traktuję multimetr jako szybki filtr, nie jako laboratorium. Jeśli opór wewnętrzny ogniwa rośnie, bateria potrafi pokazać przyzwoite napięcie bez obciążenia, ale w pilocie, kamerze albo zabawce natychmiast siada po wciśnięciu przycisku. To właśnie dlatego sam pomiar jest użyteczny, ale nie daje jeszcze pełnej diagnozy.
Fluke zwraca uwagę, że napięcie mówi przede wszystkim o stanie naładowania, a nie o kondycji samej baterii. Innymi słowy, wynik z miernika pomaga odsiać ogniwa wyraźnie słabe, ale nie odpowiada jeszcze, czy bateria jest tylko częściowo rozładowana, czy już zużyta i traci wydajność pod obciążeniem.
W praktyce najłatwiej myli się dwa pojęcia, napięcie spoczynkowe i napięcie pod obciążeniem. Pierwsze mierzę wtedy, gdy bateria „odpoczęła”, drugie pojawia się dopiero wtedy, gdy zasila urządzenie i pokazuje, jak zachowuje się naprawdę. Dlatego do porządnego odczytu zawsze zaczynam od poprawnego pomiaru spoczynkowego, a dopiero potem decyduję, czy potrzebny jest test pod obciążeniem.
To prowadzi prosto do samego pomiaru, bo technika jest prosta, ale kilka szczegółów robi dużą różnicę.
Jak zmierzyć baterię krok po kroku
- Sprawdź, co mierzysz. Inaczej traktuję alkaliczną AA, inaczej NiMH, a jeszcze inaczej ogniwo Li-ion czy akumulator 12 V. Już sam typ baterii mówi, jakiego napięcia mam się spodziewać.
- Ustaw multimetr na napięcie stałe. Szukam funkcji DC V. Jeśli mam miernik z ręcznym zakresem, dla pojedynczych ogniw wybieram zakres 2 V, a dla 9 V i 12 V zwykle 20 V lub wyższy.
- Włóż przewody do właściwych gniazd. Czarny przewód trafia do COM, czerwony do V/Ω. Nie używam wejścia do pomiaru prądu, bo to inny obwód i inny sposób pracy miernika.
- Dotknij sondami biegunów baterii. Czerwoną sondę przykładam do plusa, czarną do minusa. Staram się trzymać sondy pewnie, ale bez dociskania na siłę, żeby nie ślizgały się po stykach.
- Odczytaj wynik po ustabilizowaniu. Jeśli na wyświetlaczu pojawi się minus, po prostu zamieniłem sondy miejscami. To nie błąd baterii, tylko polaryzacji.
- Przy baterii używanej w urządzeniu odczekaj chwilę. Po wyjęciu z ładowarki albo po intensywnym użyciu warto dać jej kilka minut spoczynku, żeby wynik nie był chwilowo zawyżony albo zaniżony.
Jeżeli testuję akumulator samochodowy, czasem dodatkowo rozładowuję tzw. ładunek powierzchniowy, na przykład krótkim włączeniem świateł, bo odczyt tuż po pracy silnika potrafi być lekko zawyżony. Przy zwykłych bateriach do elektroniki użytkowej najważniejsze jest po prostu to, żeby pomiar był wykonany na spokojnym, odłączonym ogniwie. Kiedy masz już stabilną liczbę, czas przejść do interpretacji dla konkretnego typu baterii.
Jak odczytać wynik dla najpopularniejszych typów ogniw
Tu najłatwiej o pomyłkę, bo 1,2 V w NiMH nie oznacza tego samego co 1,2 V w alkalicznej AA. Dlatego patrzę nie tylko na samą liczbę, ale też na chemię ogniwa i to, gdzie bateria pracuje, w pilocie, czujniku, latarce czy urządzeniu smart home.
| Typ ogniwa | Napięcie nominalne | Orientacyjny wynik na mierniku | Co to zwykle oznacza |
|---|---|---|---|
| AA / AAA alkaliczne | 1,5 V | Nowa, odstawiona bateria często pokazuje około 1,55 do 1,65 V, a poniżej około 1,2 V zwykle uznaję ją za wyraźnie słabą. | W pilotach może jeszcze działać, ale w latarkach, aparatach i zabawkach często siada pod obciążeniem. |
| AA / AAA NiMH | 1,2 V | Po naładowaniu zwykle 1,35 do 1,45 V, w trakcie pracy okolice 1,2 V są normalne, a 1,1 V i mniej to już sygnał, że ogniwo się kończy. | Ten typ ma bardziej płaską charakterystykę rozładowania, więc sam wynik trzeba czytać ostrożnie. |
| 9 V alkaliczne | 9,0 V | Nowa bateria zwykle jest wyraźnie powyżej 9 V, okolice 8,5 V traktuję jako ostrzeżenie, a 8,0 V i niżej jako słaby wynik. | W czujnikach i sprzęcie domowym lepiej nie czekać do granicy, bo spadek pod obciążeniem przychodzi szybko. |
| Li-ion 1S | 3,6 do 3,7 V | Pełne ładowanie to zwykle 4,2 V, okolice 3,3 V i niżej oznaczają niski stan, a około 3,0 V to strefa końcowa dla wielu pakietów. | Tu napięcie nie przekłada się liniowo na procenty, więc drobna zmiana na ekranie nie zawsze oznacza duży spadek energii. |
| Akumulator kwasowo-ołowiowy 12 V | 12 V | Fluke podaje 12,6 V jako pełne naładowanie, około 12,4 V jako 75%, 12,2 V jako 50%, a poniżej 12,0 V jako stan wyraźnie słaby. | To dobry punkt odniesienia przy samochodach, UPS-ach i instalacjach awaryjnych. |
W NiMH napięcie jest mniej „strome” niż w alkalicznych, dlatego 1,2 V nie jest sygnałem alarmowym. Panasonic pokazuje to dobrze na eneloopach, które długo trzymają się w okolicach 1,2 V, zamiast gwałtownie opadać na końcu rozładowania. To właśnie dlatego ten typ ogniwa bywa świetny w sprzęcie codziennym, ale odczyt trzeba czytać ostrożnie.
Jeżeli po takim porównaniu wynik dalej wydaje się dziwny, najpierw wykluczam błędy pomiaru. Najwięcej fałszywych alarmów bierze się z prostych pomyłek, nie z samej baterii.
Najczęstsze błędy, które zniekształcają wynik
- Mierzysz w złym trybie. AC zamiast DC potrafi dać absurdalny odczyt albo zero, więc od razu sprawdzam, czy multimetr jest ustawiony na napięcie stałe.
- Wpinasz przewody do złych gniazd. Czerwony powinien być w V/Ω, nie w wejściu prądowym. To jedna z najprostszych i jednocześnie najczęstszych pomyłek.
- Oceniasz baterię zaraz po ładowaniu. Po zakończeniu ładowania napięcie bywa chwilowo zawyżone, więc kilka minut odpoczynku naprawdę ma znaczenie.
- Nie czyścisz styków. Utlenione końcówki, brudny koszyk i luźne sprężynki potrafią zaniżyć wynik bardziej, niż wielu osobom się wydaje.
- Myślisz, że każdy typ ogniwa zachowuje się tak samo. Alkaliczne, NiMH i Li-ion mają różne krzywe rozładowania, więc ta sama liczba na ekranie nie zawsze znaczy to samo.
- Ignorujesz obciążenie. Bateria może wyglądać dobrze na stole, a po włożeniu do urządzenia natychmiast tracić napięcie, bo ma już wysoki opór wewnętrzny.
W praktyce ta lista oszczędza najwięcej czasu, bo pozwala odsiać sytuacje, w których bateria jest jeszcze dobra, a problem leży w pomiarze albo w samym urządzeniu. Gdy wynik nadal jest niejednoznaczny, trzeba przejść do diagnostyki pod obciążeniem.
Kiedy sam pomiar napięcia już nie wystarcza
Sam multimetr nie pokaże pojemności w mAh ani nie odpowie, jak bateria zachowuje się po kilku sekundach pracy. Jeśli mam do czynienia z akumulatorem ołowiowym, Fluke podkreśla sens testu obciążeniowego, a przy bateriach z dostępem do elektrolitu dochodzi jeszcze kontrola gęstości elektrolitu areometrem. To już nie jest „szybki strzał”, tylko pełniejsza diagnoza stanu ogniwa.
W przypadku NiMH i Li-ion też często idę krok dalej niż sam odczyt napięcia. Jeśli ogniwo pokazuje przyzwoite napięcie spoczynkowe, ale urządzenie i tak gaśnie po chwili, zwykle winny jest spadek pojemności albo wzrost oporu wewnętrznego. W praktyce najlepiej działa prosty test porównawczy z baterią pewną, najlepiej tego samego typu i od tego samego producenta.
Ja najczęściej robię właśnie tak: najpierw mierzę napięcie, potem porównuję zachowanie sprzętu na nowej baterii. Jeśli nowa sztuka od razu daje lepszy czas pracy, nie szukam problemu w elektronice. Jeśli wynik jest graniczny, a urządzenie nadal działa krótko, traktuję baterię jako zużytą nawet wtedy, gdy miernik jeszcze pokazuje pozornie poprawną wartość.
To najprostszy sposób, żeby odróżnić chwilowo podbite napięcie od realnej sprawności ogniwa i uniknąć wymiany dobrej baterii tylko dlatego, że liczba na ekranie wyglądała niepokojąco.
