Poprawne zasilenie anteny decyduje o tym, czy obraz będzie stabilny, czy co chwilę pojawią się piksele, zacięcia i zanik sygnału. W tym tekście pokazuję, jak podłączyć zasilacz antenowy, kiedy w ogóle jest potrzebny, jak odczytać oznaczenia na separatorze i jakie błędy najczęściej psują odbiór. Dorzucam też prostą ściągę do doboru napięcia i prądu, bo właśnie na tym etapie wiele instalacji działa gorzej, niż powinno.
Najważniejsze zasady przed wpięciem zasilania
- Zasilacz stosuj tylko wtedy, gdy antena ma wzmacniacz lub przedwzmacniacz.
- Przewód z anteny wchodzi do separatora, a z niego wychodzi kabel do telewizora lub tunera.
- Najczęściej spotkasz zasilanie 12 V, a pobór prądu bywa 100 mA, 300 mA lub więcej w mocniejszych instalacjach.
- Nie każdy rozgałęźnik przepuszcza napięcie, więc przy kilku odbiornikach trzeba sprawdzić tor z przejściem DC.
- Jeśli instalacja jest pasywna, zasilacz nie poprawi odbioru, a czasem tylko wprowadzi chaos.
Kiedy zasilacz antenowy jest potrzebny

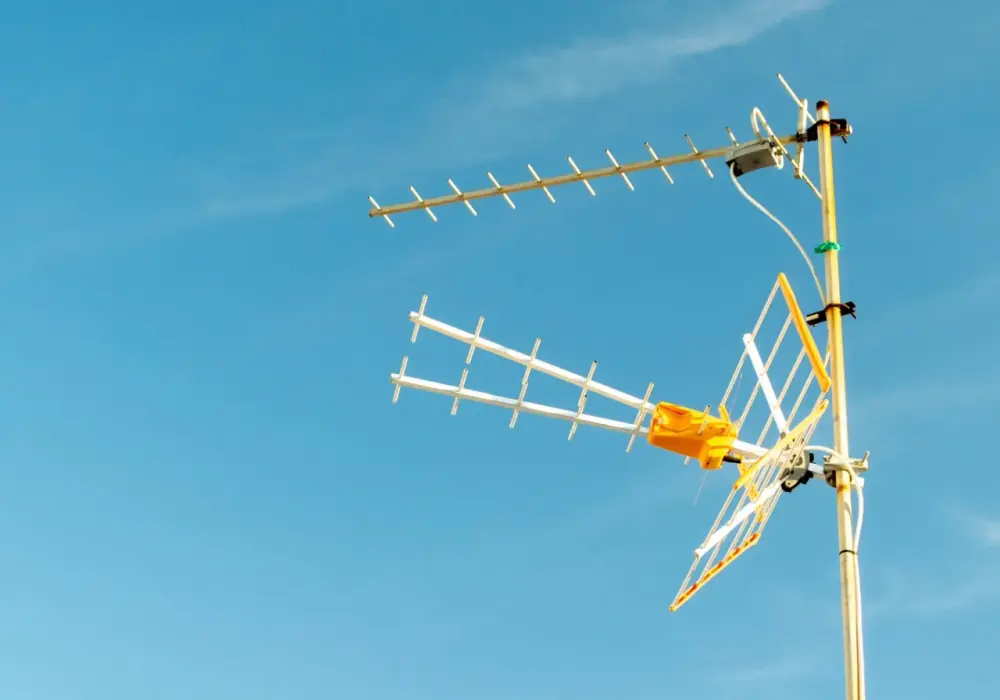

Zasilacz ma sens wtedy, gdy w torze antenowym pracuje wzmacniacz lub przedwzmacniacz. W antenie pasywnej sygnał zbiera sama konstrukcja, a w puszce siedzi symetryzator, czyli element dopasowujący impedancję; takiej instalacji nie trzeba zasilać. Z kolei antena aktywna, siatka ze wzmacniaczem albo masztowy przedwzmacniacz bez napięcia po prostu nie zadziałają poprawnie albo dadzą bardzo słaby odbiór.
| Sytuacja | Czy potrzebny zasilacz | Dlaczego |
|---|---|---|
| Anteny pasywna z symetryzatorem | Nie | Nie ma wzmacniacza, więc nie ma czego zasilać. |
| Anteny aktywna lub siatkowa ze wzmacniaczem | Tak | Wzmacniacz potrzebuje napięcia podawanego po kablu koncentrycznym. |
| Masztowy przedwzmacniacz | Tak | Zasilanie dociera do niego tą samą linią, którą wraca sygnał. |
| Telewizor z opcją podania 5 V | Czasem | Działa tylko z kompatybilną anteną i zwykle w prostszych układach. |
Jeśli w puszce anteny widzisz tylko symetryzator, a nie wzmacniacz, szukanie mocniejszego zasilacza nie ma sensu. W takiej sytuacji przechodzę od razu do sprawdzenia samego montażu, bo to on decyduje o jakości odbioru.
Jak podłączyć zasilacz antenowy krok po kroku

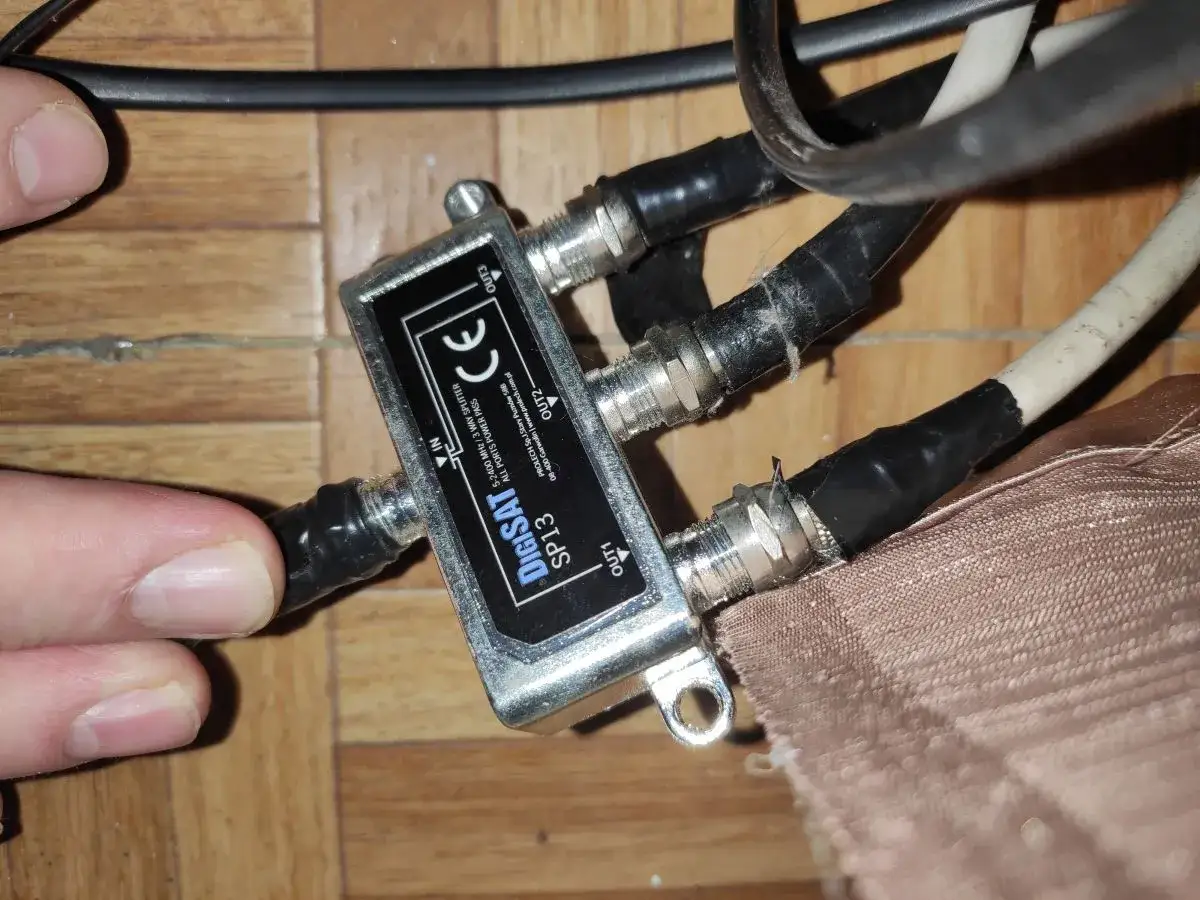

Najpierw odłącz zasilanie 230 V, zanim zaczniesz przepinać przewody. Potem znajdź separator zasilania: zwykle ma dwa gniazda lub złącza F, jedno opisane jako wejście antenowe, drugie jako wyjście do odbiornika. Kabel z anteny wpinasz do strony oznaczonej jako ANT, IN albo podobnie, a z drugiej strony prowadzisz przewód do telewizora lub tunera.
- Odłącz zasilacz od gniazdka sieciowego.
- Podłącz kabel biegnący od anteny do wejścia separatora.
- Połącz wyjście separatora z wejściem antenowym telewizora lub dekodera.
- Jeśli w instalacji są dodatkowe elementy, sprawdź, czy nie blokują napięcia.
- Na końcu podłącz zasilacz do prądu i sprawdź, czy odbiór się poprawił.
Ja zawsze zwracam uwagę na złącza F, bo to na nich najczęściej wychodzą błędy montażowe. Oplot kabla nie może dotykać żyły środkowej, a nakrętki trzeba dokręcić pewnie, ale bez przesady. Ten prosty porządek montażu często robi większą różnicę niż wymiana samego zasilacza.
Co robi separator zasilania i jak czytać oznaczenia
Separator nie jest dodatkiem „na wszelki wypadek”, tylko elementem, który wpuszcza napięcie stałe do kabla koncentrycznego i jednocześnie odcina je od strony odbiornika. Dzięki temu wzmacniacz przy antenie dostaje zasilanie, a telewizor widzi tylko sygnał. W praktyce patrzę na trzy rzeczy: opis gniazd, typ złączy i to, czy dany element ma przejście DC, czyli możliwość przepuszczania napięcia w wybranym kierunku.
| Oznaczenie | Znaczenie | Na co uważać |
|---|---|---|
| IN, ANT, RF IN | Wejście sygnału z anteny | To właśnie tutaj ma trafić kabel biegnący od anteny. |
| OUT, TV, RF OUT | Wyjście do telewizora lub tunera | Nie zamieniaj go z wejściem, bo zasilanie nie pójdzie tam, gdzie trzeba. |
| DC PASS | Przejście napięcia stałego | Element przepuszcza zasilanie do kolejnego urządzenia lub wzmacniacza. |
| DC BLOCK | Blokada napięcia | W tym torze prąd nie przejdzie, nawet jeśli sygnał antenowy działa poprawnie. |
Jeśli układ jest prosty, separator bywa tylko jednym małym elementem wpiętym między telewizor a kabel z anteny. Gdy instalacja się rozrasta, te same oznaczenia zaczynają decydować o tym, czy zasilanie dotrze do wzmacniacza, czy zatrzyma się po drodze.
Jak dobrać napięcie i prąd do anteny
Tu najważniejsza zasada jest prosta: napięcie musi zgadzać się z wymaganiem wzmacniacza, a wydajność prądowa zasilacza może być równa lub wyższa od poboru urządzenia. Jeśli wzmacniacz potrzebuje 12 V i 60 mA, zasilacz 12 V / 100 mA będzie w porządku, a nawet 12 V / 300 mA też zadziała. Z kolei 5 V nie zastąpi 12 V, nawet jeśli wtyczki pasują mechanicznie.
| Parametr | Typowa wartość | Co to oznacza w praktyce |
|---|---|---|
| Napięcie | 5 V | Spotykane w niektórych telewizorach i tunerach, zwykle do prostych anten aktywnych. |
| Napięcie | 12 V | Najczęstszy wybór dla domowych wzmacniaczy i przedwzmacniaczy antenowych. |
| Napięcie | 24 V | Rzadsze rozwiązanie, częściej w bardziej specjalistycznych instalacjach. |
| Prąd | 100 mA | Wystarcza dla wielu małych wzmacniaczy i prostych zestawów. |
| Prąd | 300 mA | Daje większy zapas, gdy tor jest dłuższy albo wzmacniacz pracuje mocniej. |
Ja zwykle zaczynam od tabliczki znamionowej wzmacniacza. To najszybszy sposób, żeby nie kupić zasilacza „na oko”, bo w antenach najdroższe błędy to właśnie te, które wynikają z niedopasowanego napięcia.
Najczęstsze błędy w domowej instalacji
W praktyce większość problemów powtarza się w kółko. Czasem winny jest sam zasilacz, ale dużo częściej chodzi o jeden drobiazg w montażu albo o element, który nie przepuszcza napięcia tam, gdzie powinien.
| Błąd | Skutek | Jak to naprawić |
|---|---|---|
| Podłączenie zasilacza do anteny pasywnej | Brak poprawy, a czasem dodatkowe zakłócenia | Sprawdź, czy w puszce jest wzmacniacz, a nie symetryzator. |
| Zamiana wejścia i wyjścia separatora | Napięcie nie trafia do anteny | Podłącz kabel z anteny do strony wejściowej, a odbiornik do wyjścia. |
| Rozgałęźnik bez przejścia DC | Wzmacniacz nie dostaje zasilania po rozdzieleniu sygnału | Użyj modelu z przejściem napięcia lub zmień miejsce wpięcia zasilacza. |
| Złe napięcie | Brak działania albo ryzyko uszkodzenia wzmacniacza | Porównaj dane na zasilaczu z tabliczką urządzenia przy antenie. |
| Zwarcie na złączu F | Brak zasilania lub niestabilna praca | Sprawdź, czy oplot nie dotyka żyły środkowej i czy wtyk jest dobrze zarobiony. |
Jeśli po takim sprawdzeniu dalej nic się nie poprawia, najczęściej problem siedzi nie w samym zasilaczu, tylko w podziale sygnału albo w jakości kabli. I to prowadzi do kolejnego, bardzo praktycznego scenariusza.
Co zmienia kilka telewizorów i rozgałęźnik z przejściem DC
Gdy sygnał ma trafić do dwóch lub więcej odbiorników, nie można zakładać, że każdy rozgałęźnik zachowa się tak samo. Jeśli chcesz zasilać wzmacniacz po tej samej linii, potrzebujesz elementu z przejściem napięcia w odpowiednim torze albo układu, w którym zasilanie podaje tylko jedno urządzenie. W przeciwnym razie napięcie zostanie odcięte albo zacznie się „gryźć” z innymi odbiornikami.
| Scenariusz | Co zwykle działa najlepiej | Na co uważać |
|---|---|---|
| Jeden telewizor | Zasilacz z separatorem na bezpośredniej linii | Liczy się poprawne wpięcie i zgodne napięcie. |
| Dwa lub trzy telewizory | Rozgałęźnik z przejściem DC tylko w jednym torze | Napięcie ma płynąć jednym, zaplanowanym kierunkiem. |
| Rozbudowana instalacja | Elementy dobrane pod zasilanie wzmacniacza, a nie zwykłe przypadkowe splittery | Nie każdy rozgałęźnik i nie każda zwrotnica przepuszcza prąd. |
Warto też pamiętać o funkcji 5 V w części telewizorów i tunerów. To rozwiązanie bywa wygodne, ale działa tylko z kompatybilną anteną i najczęściej w prostych układach, bez długich odcinków kabla i bez skomplikowanego rozdziału sygnału. Jeśli instalacja jest większa, klasyczny zasilacz 12 V daje po prostu większą kontrolę.
Co jeszcze sprawdzić, żeby odbiór był stabilny
Na koniec patrzę jeszcze na trzy rzeczy: kabel, złącza i poziom wzmocnienia. Dobry zasilacz nie uratuje instalacji, jeśli przewód ma słabe ekranowanie, a połączenia na zewnątrz łapią wilgoć. Z kolei zbyt mocny wzmacniacz potrafi zaszkodzić bardziej niż pomóc, zwłaszcza gdy sygnał z nadajnika jest już całkiem mocny.
- Użyj kabla koncentrycznego 75 ohm i nie oszczędzaj na ekranowaniu.
- Zabezpiecz złącza na zewnątrz przed wodą i korozją.
- Po każdej zmianie ustawień zrób ponowne wyszukanie kanałów w telewizorze lub dekoderze.
- Jeśli sygnał pogorszył się po dołożeniu wzmacniacza, rozważ mniejsze wzmocnienie albo wróć do pasywnego układu.
- Sprawdź, czy telewizor nie wymaga ręcznego włączenia zasilania anteny w menu, jeśli korzystasz z funkcji 5 V.
W praktyce najlepiej działają trzy rzeczy naraz: zgodne napięcie, poprawny separator i porządny montaż złącz. Jeśli te elementy są dobrze ustawione, instalacja zwykle działa stabilnie bez dalszego kombinowania.
