Rozdzielenie sygnału z jednej anteny na dwa odbiorniki zwykle nie wymaga żadnej magii: najczęściej wystarczy dobry rozgałęźnik, sensowny kabel i odrobina uwagi przy montażu. W praktyce o sukcesie decydują trzy rzeczy: siła sygnału z anteny, jakość przewodu oraz to, czy instalacja ma już wzmacniacz. Poniżej pokazuję, jak podłączyć dwa telewizory pod jedną antenę tak, żeby nie pogorszyć odbioru bardziej niż to konieczne.
Najważniejsze rzeczy, które trzeba ustalić przed rozdzieleniem sygnału
- Pasywny rozgałęźnik 1x2 wystarcza, jeśli antena daje stabilny, mocny sygnał i kable nie są bardzo długie.
- Każde dodatkowe połączenie i sam rozdział sygnału wprowadza stratę, więc jakość kabla ma realne znaczenie.
- Do instalacji naziemnej wybieraj elementy zgodne z pasmem DVB-T/DVB-T2 i o impedancji 75 omów.
- Jeśli po podziale obraz zaczyna klatkować, winny bywa nie telewizor, tylko zbyt słaby sygnał albo źle dobrany rozgałęźnik.
- Wzmacniacz pomaga przy słabym poziomie sygnału, ale nie naprawi zakłóceń, odbić i złego ustawienia anteny.
Rozgałęźnik to najprostsza droga, ale nie każdy działa tak samo
W domowej instalacji najczęściej używa się rozgałęźnika antenowego 1x2. To niewielki element z jednym wejściem i dwoma wyjściami, który dzieli sygnał z anteny na dwa osobne tory. Ja zaczynam od niego zawsze wtedy, gdy oba telewizory mają działać niezależnie, bez drugiej anteny i bez kombinowania z dodatkowymi urządzeniami.
Najważniejsza rzecz, o której wiele osób zapomina, to tłumienie, czyli osłabienie sygnału po przejściu przez element instalacji. W pasywnych rozgałęźnikach do telewizji naziemnej jest ono zwykle na poziomie około 4-6 dB na torze, więc jeśli sygnał z anteny jest już na granicy, po rozdzieleniu może pojawić się pikselizacja albo chwilowe zaniki obrazu.
| Rozwiązanie | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Pasywny rozgałęźnik 1x2 | Silny, stabilny sygnał i krótkie przewody | Tani, prosty, bez zasilania | Zmniejsza poziom sygnału na obu wyjściach |
| Aktywny rozdział lub wzmacniacz dystrybucyjny | Sygnał jest słabszy, a kable są dłuższe | Pomaga skompensować straty instalacji | Droższy i źle dobrany może przesterować odbiór |
W praktyce pasywny wariant działa zaskakująco dobrze, jeśli antena jest poprawnie ustawiona i ma zapas sygnału. Gdy tego zapasu nie ma, lepiej od razu myśleć o mocniejszym rozwiązaniu, bo sama wymiana rozgałęźnika niczego nie naprawi. To prowadzi wprost do drugiego pytania: co dokładnie kupić, żeby nie przepłacić i nie pogorszyć odbioru.
Jak dobrać elementy do swojej instalacji
Przy zakupie patrzę nie na marketing na pudełku, tylko na trzy konkretne parametry. Po pierwsze, rozgałęźnik musi pracować w paśmie używanym przez telewizję naziemną. Po drugie, cała instalacja powinna mieć 75 omów, bo to standard dla anten TV. Po trzecie, warto wybrać model z solidną, ekranowaną obudową i porządnymi złączami F, zamiast przypadkowego, lekkiego rozdzielacza bez danych technicznych.
Jeśli antena ma już wzmacniacz, trzeba sprawdzić, czy nowy element nie odcina zasilania. Nie każdy rozgałęźnik przepuszcza napięcie i nie każdy układ powinien to napięcie rozprowadzać na oba tory. Z mojego doświadczenia wynika, że tu właśnie ludzie najczęściej kupują coś „dobrego”, ale nie do końca zgodnego z ich instalacją.
- Kabel wybieraj koncentryczny 75 omów, najlepiej z podwójnym ekranowaniem.
- Złącza F skręcane albo zaciskane są bezpieczniejsze niż prowizoryczne połączenia na „goły” przewód.
- Długość przewodu ma znaczenie, bo każdy dodatkowy metr dokłada stratę sygnału.
- Miejsce rozdziału powinno być możliwie blisko punktu, w którym sygnał z anteny jest jeszcze najmocniejszy.
Jeżeli wszystko wygląda poprawnie na papierze, można przejść do samego montażu. Tu liczy się kolejność działań, bo drobny błąd na początku potrafi zepsuć cały efekt.
Jak podłączyć dwa telewizory krok po kroku

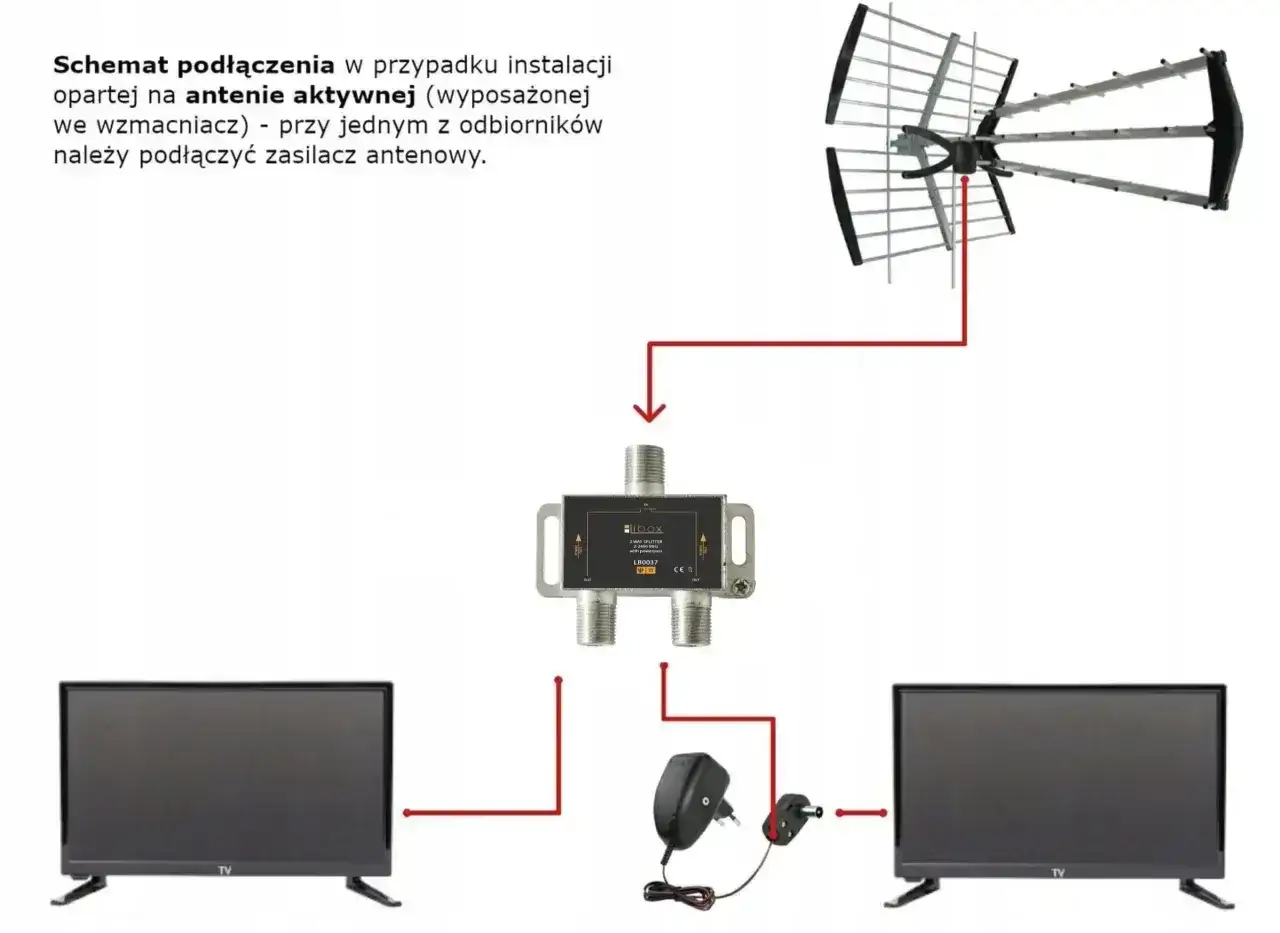

W prostym układzie potrzebujesz anteny, rozgałęźnika 1x2, dwóch kabli do telewizorów i ewentualnie zasilacza wzmacniacza, jeśli antena go wymaga. Ja robię to zawsze w tej samej kolejności, bo wtedy łatwo sprawdzić, gdzie leży problem, gdy coś nie działa od razu.
- Odłącz zasilanie urządzeń i sprawdź, czy antena działa poprawnie na jednym telewizorze przed rozdzieleniem sygnału.
- Podłącz kabel wychodzący z anteny do wejścia IN lub ANT IN w rozgałęźniku.
- Z dwóch wyjść OUT poprowadź osobne przewody do obu telewizorów albo do dekoderów DVB-T2.
- Jeśli instalacja ma wzmacniacz, włącz go dokładnie tak, jak przewiduje instrukcja, i nie podawaj napięcia „na ślepo”.
- Na obu odbiornikach uruchom wyszukiwanie kanałów albo ponowne skanowanie, żeby telewizory odczytały aktualny zestaw stacji.
- Sprawdź odbiór na kilku kanałach, a nie tylko na jednym, bo słaby tor potrafi działać dobrze na części pasma i gorzej na reszcie.
Jeśli obraz na obu ekranach działa od razu, instalacja jest zrobiona poprawnie. Gdy jeden telewizor wypada gorzej od drugiego, zwykle nie oznacza to awarii anteny, tylko problem z kablami, złączkami albo z samym poziomem sygnału po rozdzieleniu. I właśnie ten scenariusz warto rozebrać osobno, zanim ktoś zacznie bez sensu wymieniać sprzęt.
Dlaczego obraz klatkuje po rozdzieleniu sygnału
Najczęstszy błąd to założenie, że każdy rozgałęźnik „po prostu zadziała”. W praktyce telewizja cyfrowa jest dość bezlitosna: dopóki poziom sygnału trzyma odpowiedni margines, obraz jest stabilny, a gdy margines znika, pojawiają się zatrzymania klatki, zrywanie dźwięku albo komunikat o braku sygnału.
| Objaw | Najczęstsza przyczyna | Co zrobić |
|---|---|---|
| Klatkowanie tylko na jednym telewizorze | Różna długość przewodów albo słabe złącze po jednej stronie | Porównaj kable i przełóż je miejscami, żeby znaleźć słabszy tor |
| Problemy na obu odbiornikach po podziale | Za niski poziom sygnału po rozgałęzieniu | Sprawdź ustawienie anteny lub rozważ aktywne wzmocnienie |
| Obraz był dobry przed podłączeniem drugiego TV | Pasywny rozdział zabrał za dużo poziomu sygnału | Zmień rozgałęźnik lub skróć przewody |
| Losowe zaniki mimo mocnego sygnału | Zakłócenia, słabe ekranowanie albo kiepskie złącza | Wymień kabel i popraw połączenia F |
Ja zawsze zaczynam diagnostykę od testu każdego telewizora osobno, jeszcze przed rozdzieleniem sygnału. Jeśli pojedynczy odbiornik działa świetnie, a po dołożeniu drugiego wszystko się psuje, to znak, że problemem jest nie antena jako taka, tylko cały tor po jej wyjściu. Gdy to już wiadomo, łatwiej ocenić, czy wystarczy wymiana kabla, czy trzeba dołożyć mocniejszy osprzęt.
Ile to kosztuje i kiedy lepiej kupić coś mocniejszego
Budżet na taką instalację nie musi być duży, ale warto liczyć go realistycznie. Najtańsze rozwiązanie często wychodzi pozornie korzystnie, a potem wymaga wymiany po pierwszym problemie z odbiorem. Lepiej od razu kupić elementy, które pasują do rzeczywistych warunków w domu.
| Element | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Rozgałęźnik pasywny 1x2 | około 15-40 zł | Silny sygnał i krótkie odcinki kabla |
| Lepszy rozgałęźnik ekranowany | około 40-80 zł | Instalacja wewnętrzna, większa dbałość o jakość |
| Aktywny rozdzielacz lub wzmacniacz dystrybucyjny | około 80-200 zł | Sygnał jest słaby albo kable są dłuższe |
| Kabel koncentryczny 75 omów | około 2-6 zł za metr | Gdy trzeba wymienić stary przewód lub dociąć nowy tor |
| Złącza F | około 3-8 zł za sztukę | Przy każdej nowej linii do telewizora |
Jeżeli w grę wchodzi antena na dachu, trudny dostęp do przewodów albo bardzo nierówny odbiór w różnych pokojach, czasem rozsądniej jest od razu wybrać aktywne rozwiązanie niż walczyć z przypadkowymi kompromisami. W prostych warunkach wystarczy jednak zwykły pasywny podział sygnału. Z tego już tylko krok do najkrótszej odpowiedzi na całe zagadnienie.
Dwie linie z jednej anteny bez zbędnych komplikacji
W praktyce najlepsza droga jest zwykle najprostsza: najpierw sprawdzam, czy pojedynczy telewizor odbiera stabilnie, potem dokładam porządny rozgałęźnik, a dopiero na końcu myślę o wzmacniaczu. To podejście oszczędza czas, bo pozwala szybko odróżnić słaby sygnał od źle dobranego osprzętu.
- Jeśli sygnał jest mocny, zacznij od pasywnego rozdziału i nie komplikuj instalacji bez potrzeby.
- Jeśli przewody są długie, postaw na lepszy kabel i ogranicz liczbę połączeń.
- Jeśli odbiór jest graniczny, rozważ aktywne wzmocnienie, ale tylko po sprawdzeniu ustawienia anteny.
Najwięcej problemów nie robi sama antena, tylko przypadkowy montaż, kiepskie złącza i zbyt optymistyczne podejście do jakości sygnału. Gdy dobierzesz elementy do realnych warunków, dwa telewizory mogą działać z jednej anteny bez większej filozofii i bez ciągłego poprawiania obrazu.
