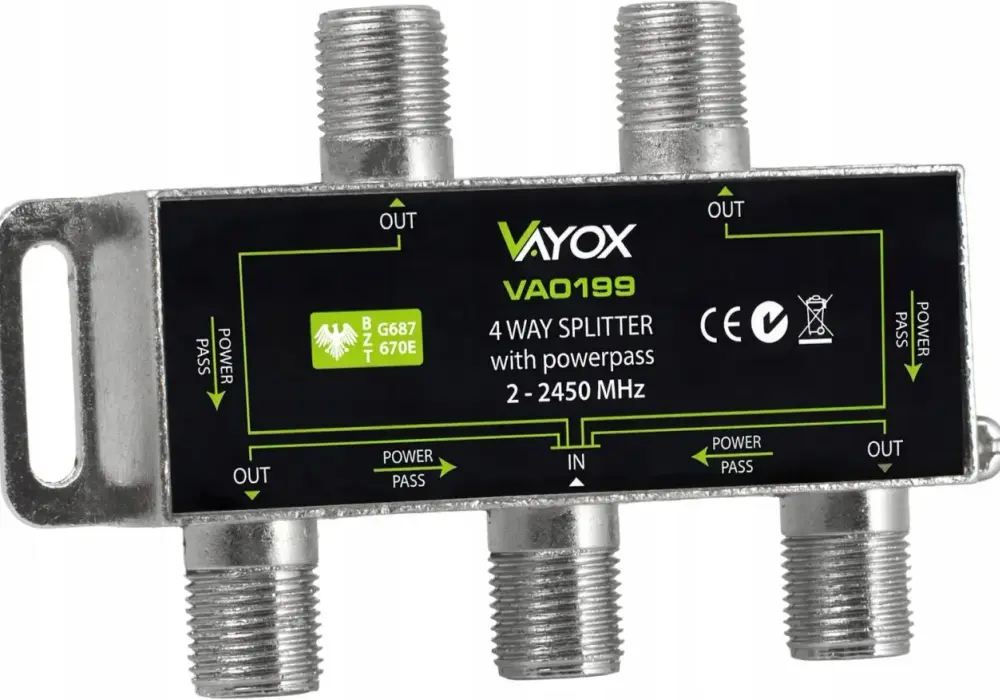

Rozgałęźnik antenowy ma sens tylko wtedy, gdy sygnał z anteny ma jeszcze zapas. Jeśli obraz już teraz zacina się na jednym odbiorniku, dokładanie kolejnego toru zwykle pogarsza sytuację zamiast ją naprawiać. Ten poradnik pokazuje, jak podłączyć rozgałęźnik antenowy tak, żeby zachować możliwie stabilny odbiór, dobrać właściwy model i uniknąć typowych błędów przy telewizji naziemnej oraz domowej instalacji RTV.
Najważniejsze rzeczy to poprawna kolejność podłączenia, zgodność pasma i kontrola strat sygnału
- Rozgałęźnik montuje się między anteną a odbiornikami, a nie „na końcu” instalacji przypadkowym trójnikiem.
- Przy antenie aktywnej trzeba pilnować toru zasilania 12 V i sprawdzić, czy splitter przepuszcza napięcie we właściwym kierunku.
- Im więcej wyjść, tym większy spadek sygnału - przy 2 drogach zwykle kilka dB, przy 3-4 wyjściach już wyraźnie więcej.
- Do satelity zwykły splitter RTV zazwyczaj się nie nadaje; tam stosuje się inne rozwiązania niż przy DVB-T2.
- Długi kabel i słabe złącza potrafią zepsuć efekt nawet wtedy, gdy sam rozgałęźnik jest dobry.
Kiedy rozgałęźnik ma sens, a kiedy tylko obniży jakość sygnału
Ja zawsze zaczynam od prostego pytania: czy jedna antena rzeczywiście ma zasilić kilka telewizorów, czy tylko maskujemy problem ze zbyt słabym sygnałem. Rozgałęźnik sprawdza się w mieszkaniu i domu wtedy, gdy antena daje stabilny odbiór na jednym odbiorniku, a instalacja ma sensowną rezerwę sygnału. Jeśli już przy jednym telewizorze pojawiają się piksele, przerwy albo wyszukiwanie kanałów co chwilę kończy się innym wynikiem, splitter zwykle tylko pogłębi problem.
| Sytuacja | Co robię | Dlaczego |
|---|---|---|
| Dwa telewizory i mocny sygnał | Wybieram prosty splitter 2-drożny | Strata jest zwykle akceptowalna, a instalacja pozostaje nieskomplikowana |
| Trzy lub cztery odbiorniki | Sprawdzam model aktywny albo lepszą dystrybucję sygnału | Pasywny rozgałęźnik może za mocno osłabić obraz |
| Antena satelitarna | Nie używam zwykłego splittera RTV | Tu potrzebne są inne rozwiązania niż przy DVB-T2 |
| Kabel do TV ma 10-15 m lub więcej | Patrzę na jakość przewodu i złączy | Dodatkowe tłumienie może być już wyraźnie odczuwalne |
W praktyce najwięcej błędów bierze się z mylenia „da się podzielić sygnał” z „będzie działało dobrze”. To nie zawsze to samo, więc przed montażem warto ocenić zapas sygnału, a dopiero potem dobierać osprzęt. Dzięki temu łatwiej przejść do samego przygotowania instalacji.
Co przygotować przed montażem, żeby nie poprawiać wszystkiego dwa razy
Przed podłączeniem nie potrzebuję wielu narzędzi, ale bez kilku rzeczy całość robi się niepewna. Najważniejsze są: odpowiedni rozgałęźnik, porządny kabel koncentryczny 75 Ω, złącza oraz ewentualnie przejściówki między F i IEC. Jeśli instalacja ma wzmacniacz albo antenę aktywną, trzeba też od razu uwzględnić zasilanie.
| Element | Na co zwracam uwagę | Po co to jest ważne |
|---|---|---|
| Rozgałęźnik | Liczba wyjść, zakres częstotliwości, ewentualny tor DC pass | Decyduje o tym, czy instalacja w ogóle zadziała i czy zasilanie dotrze tam, gdzie trzeba |
| Kabel koncentryczny | Im lepsze ekranowanie, tym lepiej | Chroni przed zakłóceniami i ogranicza straty sygnału |
| Złącza F | Solidne, dobrze dobrane do średnicy przewodu | Luz, zwarcie oplotu albo słabo dokręcone złącze od razu psują odbiór |
| Przejściówki F/IEC | Tylko wtedy, gdy gniazda w TV i splitterze są różne | Ułatwiają podłączenie, ale nie zastąpią dobrego połączenia na kablu |
| Zasilacz lub separator | Potrzebny przy antenie aktywnej | Bez niego wzmacniacz w antenie nie dostanie napięcia |
Jeśli chcesz podłączyć kilka odbiorników w jednym domu, od razu wybieraj model z właściwym pasmem pracy. Do samej naziemnej telewizji zwykle wystarcza zakres 5-862 MHz, a przy instalacjach bardziej uniwersalnych spotyka się też modele 5-2400 MHz. W praktyce to właśnie dobór sprzętu rozstrzyga, czy montaż będzie prosty, czy będzie wymagał kolejnych poprawek.
Jak podłączyć rozgałęźnik krok po kroku
Przy prostym układzie cała operacja zajmuje zwykle kilka minut. Najpierw ustawiam rozgałęźnik w miejscu suchym, dostępnym i możliwie blisko punktu, w którym kabel z anteny wchodzi do mieszkania lub rozchodzi się dalej po domu. Potem łączę wszystko w kolejności, która nie zostawia miejsca na przypadek.
- Odłączam zasilanie telewizorów i, jeśli instalacja ma wzmacniacz, także jego zasilacz.
- Wpinam kabel z anteny do wejścia IN rozgałęźnika. To najważniejszy punkt całej instalacji.
- Do wyjść OUT podłączam przewody prowadzące do telewizorów lub dekoderów. Każde wyjście powinno mieć osobny kabel.
- Dokręcam złącza F pewnie, ale bez przesady. Żyła centralna nie może dotykać oplotu.
- Jeśli antena jest aktywna, sprawdzam, czy zasilanie 12 V idzie zgodnie z projektem instalacji, zwykle przez separator lub port z przepuszczaniem napięcia.
- Włączam urządzenia i uruchamiam wyszukiwanie kanałów na każdym telewizorze osobno.

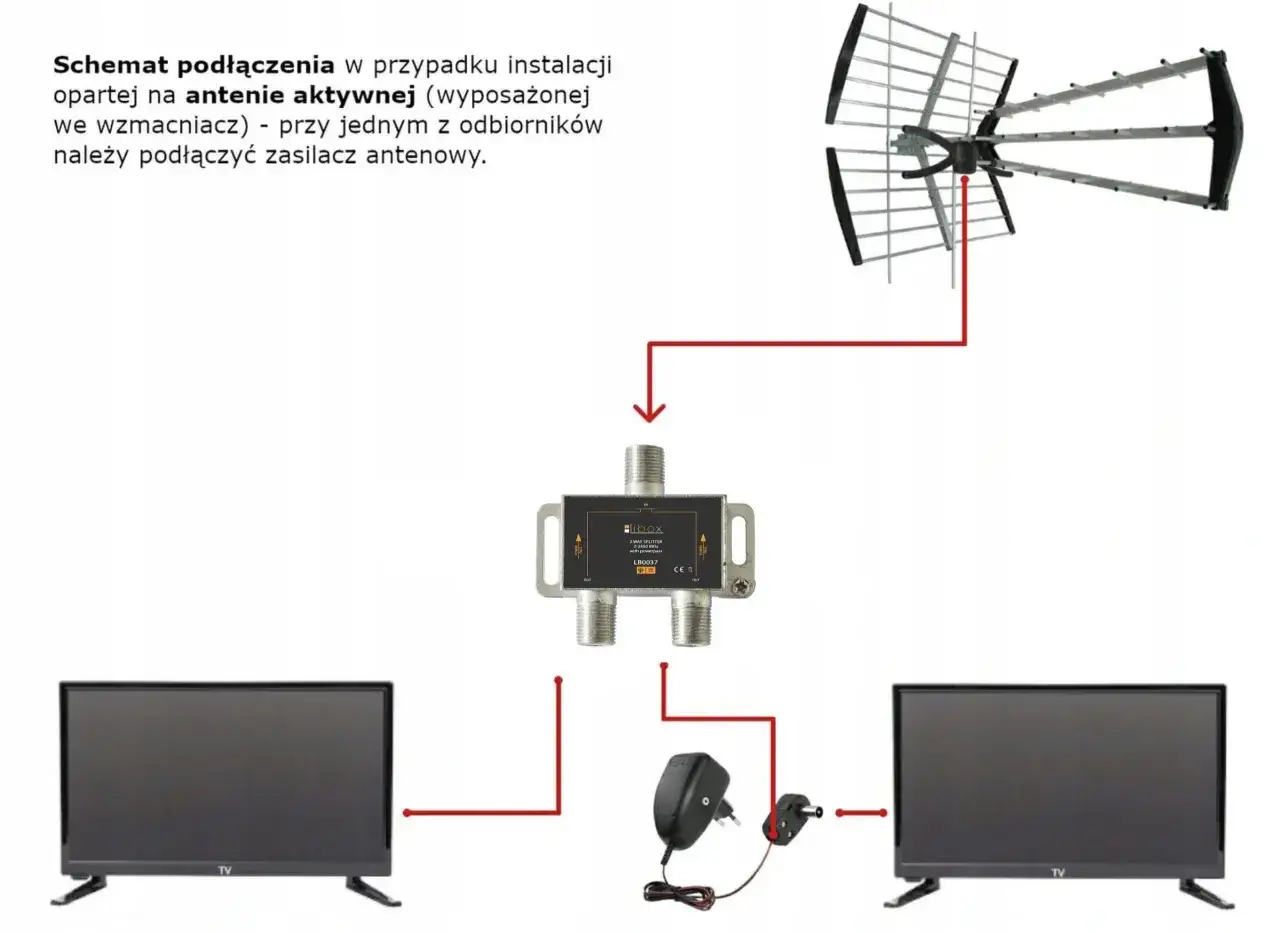

Przy antenie ze wzmacniaczem schemat najczęściej wygląda tak: antena → separator lub zasilacz → rozgałęźnik → telewizory. Jeśli zamienisz kolejność, bardzo łatwo odetniesz wzmacniacz od zasilania albo wprowadzisz niepotrzebne tłumienie. Kiedy wszystko działa, warto jeszcze sprawdzić najdalszy telewizor, bo to on zwykle pierwszy pokaże słabszy tor sygnału.
Najczęstsze błędy, które psują odbiór mimo poprawnego podłączenia
W instalacjach antenowych nie wygrywa ten, kto ma najdroższy splitter, tylko ten, kto nie popełnia prostych błędów. Widziałem już wiele układów, w których problemem nie był sam rozgałęźnik, ale jeden kiepski przewód, luźne złącze albo zły typ elementu. Dobre rozpoznanie błędu zwykle oszczędza więcej czasu niż wymiana wszystkiego po kolei.
| Błąd | Co się dzieje | Co robię zamiast tego |
|---|---|---|
| Użycie zwykłego trójnika zamiast splittera | Pojawiają się zakłócenia i nierówny podział sygnału | Wybieram prawdziwy rozgałęźnik do instalacji RTV |
| Podłączenie anteny aktywnej bez kontroli toru zasilania | Wzmacniacz nie dostaje 12 V albo napięcie trafia nie tam, gdzie trzeba | Sprawdzam opis portów i używam separatora lub modelu z DC pass |
| Zbyt wiele rozgałęźników po drodze | Straty sumują się i obraz zaczyna rwać | Upraszczać instalację, a nie dokładać kolejne ogniwa |
| Słaby kabel i luźne złącza | Pojawiają się zaniki, śnieżenie lub piksele | Wymieniam przewód i poprawiam końcówki |
| Wilgoć w złączach zewnętrznych | Sygnał staje się niestabilny, szczególnie po deszczu | Uszczelniam połączenia i stosuję osprzęt do montażu na zewnątrz |
| Podział sygnału satelitarnego zwykłym splitterem RTV | Układ działa źle albo wcale | Stosuję rozwiązanie przeznaczone do SAT, a nie przypadkowy rozgałęźnik |
Jeśli po montażu jakość nadal jest różna na poszczególnych telewizorach, najpierw sprawdzam najdłuższy kabel i porty wyjściowe. To prostsze niż od razu podejrzewać antenę, a często właśnie tam leży problem. Od tej diagnozy już tylko krok do decyzji, czy potrzebny jest splitter pasywny, czy aktywny.
Rozgałęźnik pasywny czy aktywny i który wybrać do swojej instalacji
To jeden z momentów, w których naprawdę warto patrzeć na liczby, a nie tylko na opis produktu. Pasywny rozgałęźnik dzieli sygnał bez dodatkowego wzmacniania, więc powoduje spadek poziomu na każdym wyjściu. Aktywny ma własne wzmocnienie i wymaga zasilania, ale potrafi utrzymać stabilniejszy odbiór przy trudniejszych warunkach instalacji.
| Cecha | Pasywny | Aktywny |
|---|---|---|
| Zasilanie | Nie wymaga | Wymaga prądu |
| Typowe zastosowanie | Mocny sygnał, 1-2 telewizory, krótkie kable | Słabszy sygnał, dłuższe odcinki, 3-4 odbiorniki |
| Straty | Przy 2 wyjściach zwykle około 4 dB, przy 3 około 8 dB, przy 4 około 11 dB | Niższe odczuwalne straty dzięki wzmocnieniu, ale nie jest to cudowny lek na każdą instalację |
| Cena | Najczęściej niższa, zwykle kilkanaście do kilkudziesięciu złotych | Zwykle droższy, często około 40-120 zł |
| Ryzyko | Może nie wystarczyć przy słabym sygnale | Może maskować problem, zamiast go rozwiązać |
Ja wybieram wersję pasywną, gdy sygnał jest wyraźnie stabilny i chcę tylko rozdzielić go na dwa odbiorniki. Aktywny ma sens wtedy, gdy instalacja jest dłuższa, bardziej rozgałęziona albo sygnał już na starcie nie ma dużego zapasu. Jedna rzecz jest jednak niezmienna: żaden aktywny model nie naprawi źle ustawionej anteny.
Kiedy wzmacniacz jest lepszy niż kolejny rozgałęźnik
Jeśli po podłączeniu splittera obraz zaczyna się sypać, pierwszym odruchem nie powinno być dokładanie następnego rozgałęźnika. Często lepszym krokiem jest wzmacniacz zamontowany przed podziałem sygnału, a nie za nim. To ważne, bo wzmacnia się wtedy sygnał „u źródła”, zanim zostanie rozdzielony i osłabiony na kolejnych odcinkach.
- Gdy jeden telewizor już wcześniej miał słaby odbiór, wzmacniacz ma większy sens niż pasywny splitter.
- Gdy przewody do odbiorników są długie, a zwłaszcza gdy jeden tor ma ponad 10-15 m, lepiej sprawdzić wzmocnienie całej instalacji.
- Gdy używasz 3 lub 4 odbiorników, sama geometria instalacji często wymaga mocniejszego sygnału wejściowego.
- Gdy antena jest aktywna, trzeba pilnować zgodności zasilania i uniknąć przypadkowego „odcięcia” wzmacniacza.
- Gdy sygnał jest już bardzo mocny, dodatkowy wzmacniacz może wprowadzić przesterowanie i pogorszyć odbiór zamiast go poprawić.
To ostatnie bywa zaskakujące, ale w praktyce ważne: za duże wzmocnienie też szkodzi. Dlatego przy problemach z odbiorem nie patrzę wyłącznie na sprzęt, tylko na całą drogę sygnału od anteny do gniazdka telewizyjnego. Dzięki temu łatwiej zdecydować, czy potrzebny jest splitter, wzmacniacz, czy po prostu lepszy kabel.
Co jeszcze robi największą różnicę w domowej instalacji antenowej
Po latach pracy z takimi instalacjami widzę, że stabilny odbiór najczęściej daje kilka drobnych decyzji, a nie jeden „magiczny” element. Dobrze ekranowany kabel, krótkie odcinki, solidne złącza i brak wilgoci w połączeniach potrafią zrobić większą różnicę niż sam droższy splitter. Jeśli montaż ma działać długo, lepiej od razu myśleć o wygodzie serwisowania i ochronie połączeń.
- Nie kaskaduję kilku rozgałęźników, jeśli jeden dobrze dobrany model załatwi sprawę.
- Po montażu sprawdzam każdy telewizor osobno, a nie tylko ten najbliżej anteny.
- W instalacjach zewnętrznych zabezpieczam złącza przed wodą i przypadkowym poluzowaniem.
- Jeśli korzystam z anteny aktywnej, pilnuję, by tylko jeden zasilacz zasilał cały tor.
- Gdy kanały znikają po zmianie pogody, najpierw sprawdzam połączenia, a dopiero potem wymieniam sprzęt.
W praktyce najlepszy efekt daje spokojne podejście: najpierw ocena sygnału, potem dobór rozgałęźnika, a dopiero na końcu korekta kabli i zasilania. Jeśli zachowasz tę kolejność, domowa instalacja antenowa będzie po prostu przewidywalna, a to w takich układach ma największą wartość.
