Najprościej mówiąc, zasilacz antenowy wpina się tak, aby prąd stały trafił do wzmacniacza w antenie, a sygnał telewizyjny wrócił do odbiornika bez „przedostawania się” napięcia na wejście TV. To właśnie dlatego temat, gdzie podłączyć zasilacz antenowy, bywa mylący: kolejność elementów ma tu większe znaczenie niż sam model zasilacza. Poniżej rozkładam to na proste scenariusze, pokazuję poprawny tor połączeń i wskazuję błędy, które najczęściej psują odbiór.
Najkrótsza odpowiedź jest prosta, ale liczy się dokładny układ przewodów
- Zasilacz 12 V podłącza się do separatora, a nie bezpośrednio do wejścia antenowego telewizora.
- Napięcie płynie przewodem koncentrycznym tylko w stronę anteny z wzmacniaczem.
- Do anten pasywnych z symetryzatorem zasilacza zwykle się nie stosuje.
- Przy kilku odbiornikach jeden zasilacz wystarcza dla całej instalacji, ale rozgałęźnik musi być wpięty we właściwym miejscu.
- Typowe zasilacze antenowe pracują na 12 V DC i mają wydajność rzędu 100-200 mA.
Najpierw ustal, czy antena w ogóle potrzebuje zasilania
Z mojego doświadczenia to jest pierwszy krok, który oszczędza najwięcej czasu. Nie każda antena potrzebuje zasilacza, bo w instalacjach spotyka się dwa zupełnie różne rozwiązania: antenę aktywną ze wzmacniaczem oraz antenę pasywną z symetryzatorem. W pierwszym przypadku zasilanie jest potrzebne, w drugim nie ma po prostu czego zasilać.
| Rodzaj anteny | Co znajduje się w środku | Czy podłączasz zasilacz | Na co uważać |
|---|---|---|---|
| Aktywna | Wzmacniacz lub przedwzmacniacz | Tak, zwykle 12 V DC | Trzeba zachować właściwy kierunek separatora i toru sygnału |
| Pasywna | Symetryzator | Nie | Dodanie zasilacza nie poprawi odbioru, a czasem tylko wprowadzi zamieszanie |
Symetryzator to prosty element dopasowujący antenę do kabla koncentrycznego. Nie wymaga zasilania, więc jeśli masz antenę pasywną, zasilacz nie jest rozwiązaniem problemu. Jeśli natomiast instalacja jest aktywna, przechodzę od razu do tego, jak poprawnie ułożyć cały tor połączeń.

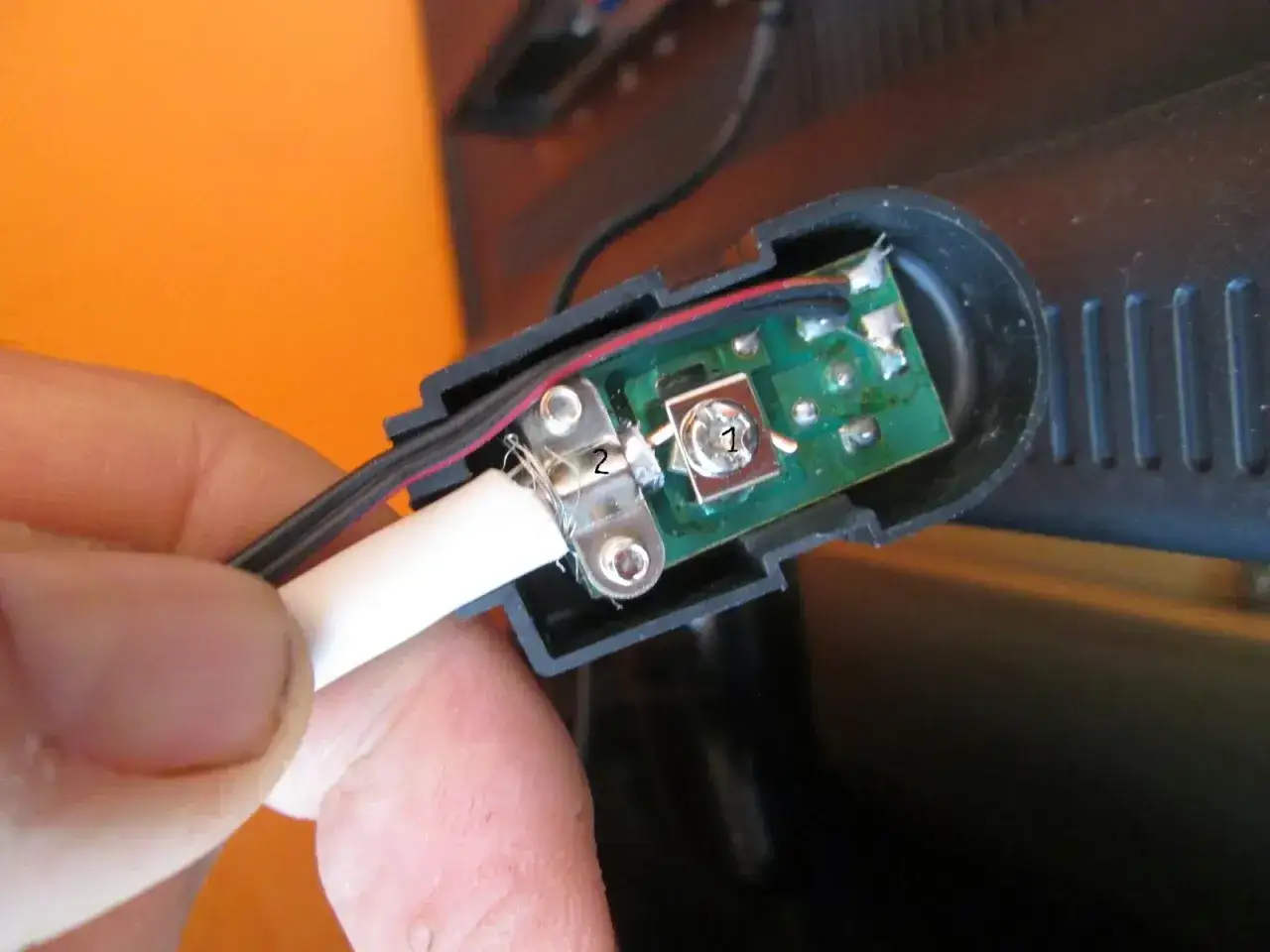

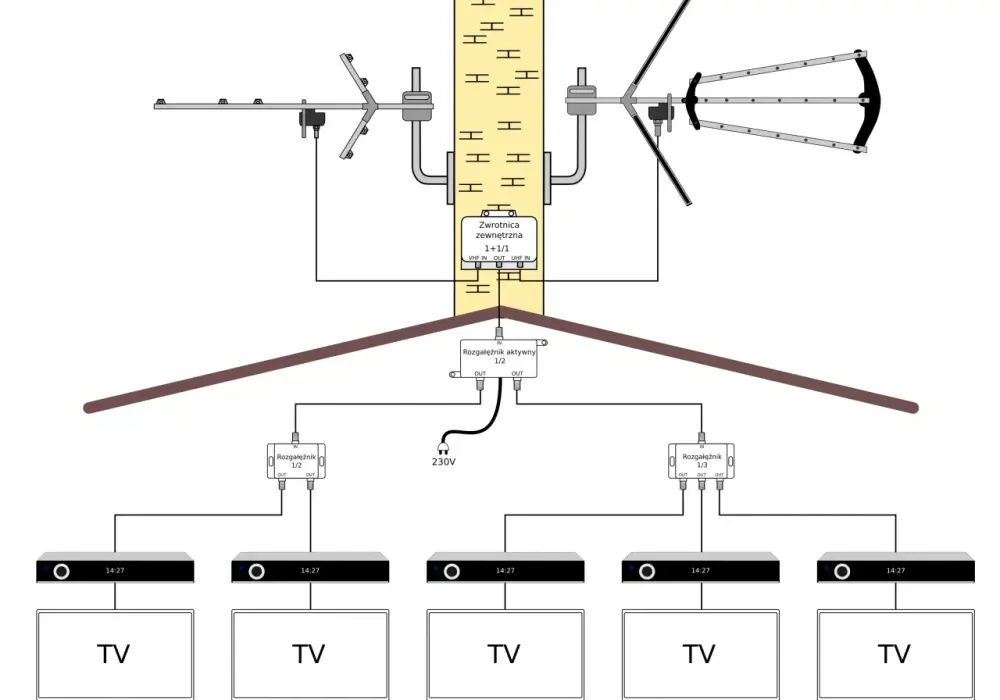

Tak wygląda poprawny tor połączeń
W praktyce najważniejsze jest to, by nie pomylić trzech miejsc: wejścia z anteny, gniazda zasilania w separatorze i wyjścia do telewizora lub dekodera. Ja traktuję separator jako element pośredni, który wpuszcza 12 V do kabla, ale odcina to napięcie od odbiornika. Dzięki temu prąd płynie do wzmacniacza w antenie, a telewizor dostaje wyłącznie sygnał RF.
| Oznaczenie na elemencie | Co oznacza | Gdzie to podłączyć |
|---|---|---|
| IN | Wejście sygnału | Tutaj wpinasz kabel idący od anteny |
| OUT | Wyjście sygnału bez napięcia | Tutaj łączysz separator z telewizorem lub dekoderem |
| DC | Gniazdo zasilania | Tutaj wpinasz wtyk zasilacza 12 V |
| DC PASS | Przelot napięcia stałego | Potrzebne, gdy napięcie ma przejść dalej w torze sygnałowym |
- Poprowadź kabel koncentryczny z anteny do wejścia IN separatora.
- Do gniazda DC podepnij zasilacz sieciowy 12 V.
- Wyjście OUT połącz z wejściem antenowym telewizora albo dekodera.
- Jeśli w instalacji jest rozgałęźnik, sprawdź, czy nie blokuje on zasilania w kierunku anteny.
Najczęściej używa się kabla koncentrycznego RG-6 i wtyków F, bo są po prostu bardziej odporne na straty i przypadkowe rozłączenia niż stare, luźne połączenia. Gdy układ jest poprawny, przejście do różnych wariantów domowej instalacji jest już dużo prostsze.
Jak to podłączyć w domu, gdy masz jeden telewizor albo kilka odbiorników
Tu pojawia się najwięcej nieporozumień, bo jeden układ działa dobrze przy pojedynczym telewizorze, a inny ma sens przy dwóch lub trzech odbiornikach. Ja patrzę na to tak: jeśli sygnał idzie tylko do jednego TV, sprawa jest prosta. Jeśli rozdzielasz go dalej, trzeba pilnować, by zasilanie nie zostało odcięte przez niewłaściwy splitter.
| Sytuacja | Najbezpieczniejszy układ | Co jest kluczowe |
|---|---|---|
| Jeden telewizor | Antena → kabel → separator zasilania → telewizor | Zasilacz w gnieździe separatora, nie w telewizorze |
| Dwa lub więcej odbiorników | Antena → separator → rozgałęźnik → telewizory | Jeden zasilacz na całą instalację i brak podawania napięcia na wejścia TV |
| Anteny aktywne z dodatkowym sterowaniem z TV | Tylko jeśli producent przewidział takie zasilanie | Nie mylić 5 V z telewizora z klasycznym zasilaczem 12 V |
Warto też pamiętać, że niektóre telewizory oferują zasilanie anteny 5 V w menu, ale to nie jest automatycznie zamiennik standardowego zasilacza 12 V. Zastosuję to tylko wtedy, gdy instrukcja anteny i wzmacniacza wyraźnie to dopuszcza. Jeśli nie, trzymam się klasycznego separatora i jednego zasilacza w torze.
Gdy instalacja jest bardziej rozbudowana, sam układ rozgałęźnika ma znaczenie. DC PASS oznacza przelot napięcia stałego przez wybrany tor, czyli możliwość przepuszczenia zasilania w odpowiednią stronę. Bez tego napięcie może utknąć w złym miejscu, a wzmacniacz w antenie po prostu nie ruszy.
Błędy, które najczęściej psują odbiór
Z mojego punktu widzenia większość problemów nie wynika z „uszkodzonego zasilacza”, tylko z niewłaściwego montażu. Poniższa lista obejmuje pomyłki, które widzę najczęściej przy instalacjach DVB-T2 i antenach ze wzmacniaczem.
- Podłączenie zasilacza do złego gniazda. Wtyk zasilania ma trafić do separatora, a nie bezpośrednio do wejścia antenowego telewizora.
- Użycie zasilacza do anteny pasywnej. Jeśli antena ma tylko symetryzator, napięcie niczego nie poprawi.
- Dwa zasilacze w jednym torze. To nie daje „mocniejszego sygnału”, tylko zwiększa ryzyko zwarcia lub niestabilnej pracy.
- Rozgałęźnik między anteną a miejscem zasilania. Zwykły splitter potrafi odciąć prąd stały, więc wzmacniacz nie dostanie napięcia.
- Stary albo zbyt cienki kabel. Przy dłuższych odcinkach, zwłaszcza rzędu 20-30 m i więcej, jakość przewodu robi wyraźną różnicę.
- Luz na złączach. Słaby styk na wtyku F albo załamany kabel potrafi zepsuć odbiór bardziej niż sam brak regulacji w telewizorze.
Jeśli coś tu brzmi znajomo, zacząłbym właśnie od tego miejsca. W praktyce najpierw poprawiam kolejność i złącza, a dopiero później rozważam wymianę wzmacniacza albo całej anteny. To prowadzi do ostatniego kroku: szybkiej diagnostyki po podłączeniu.
Co sprawdzić, gdy zasilacz jest już podłączony, a sygnał nadal znika
Jeżeli instalacja wygląda poprawnie, a obraz dalej się rwie albo znika, nie zakładam od razu awarii samego zasilacza. Najpierw sprawdzam trzy rzeczy: czy dioda na separatorze świeci, czy kabel od anteny jest dobrze wpięty i czy po drodze nie ma elementu, który blokuje napięcie. To zwykle wystarcza, żeby znaleźć winowajcę.
- Sprawdź, czy separator jest wpięty właściwą stroną do toru sygnałowego.
- Upewnij się, że zasilacz ma parametry zgodne z anteną, najczęściej 12 V DC i odpowiednią wydajność prądową.
- Odetnij na próbę rozgałęźnik i zostaw tylko jeden odbiornik, żeby wykluczyć problem z podziałem sygnału.
- Skontroluj wtyki F, ekran kabla i sam przewód, zwłaszcza jeśli instalacja jest prowadzona na zewnątrz.
- Jeśli to możliwe, zmierz napięcie po stronie anteny albo podmień zasilacz na sprawny egzemplarz o tych samych parametrach.
Jeśli wciąż wracasz do pytania, gdzie podłączyć zasilacz antenowy, trzymaj jedną zasadę: zasilanie zawsze trafia do separatora, a nie bezpośrednio do telewizora, a dalej płynie tylko w stronę anteny ze wzmacniaczem. Gdy ta kolejność jest dobra, większość problemów znika bez wymiany całej instalacji. A jeśli sygnał nadal jest niestabilny, wtedy warto już patrzeć szerzej na jakość anteny, długość kabla i warunki odbioru w twojej lokalizacji.
