Dobór przewodu nie zaczyna się od zgadywania, tylko od prostego rachunku: najpierw prąd, potem długość trasy, sposób ułożenia i dopiero na końcu sam przekrój. Poniżej pokazuję, jak dobrać przekrój przewodu do mocy odbiornika bez sztucznych uproszczeń, z przykładami dla 230 V i 400 V, oraz kiedy warto od razu sięgnąć po większy kabel. To ważne nie tylko dla bezpieczeństwa, ale też dla stabilnej pracy sprzętu, zwłaszcza przy urządzeniach o dużym poborze i długich odcinkach instalacji.
Najkrótsza droga do bezpiecznego doboru kabla
- Najpierw przelicz moc na prąd, bo to prąd obciąża przewód, a nie sama liczba watów.
- W domowych obwodach 230 V najczęściej spotyka się 1,5 mm² dla oświetlenia i 2,5 mm² dla gniazd.
- Przy dłuższych trasach trzeba kontrolować spadek napięcia, a nie tylko obciążalność prądową.
- Miedź i aluminium nie są zamienne 1:1, bo aluminium zwykle wymaga większego przekroju.
- Jeśli odbiornik pracuje długo i pod dużym obciążeniem, zostaw zapas, zamiast liczyć przewód „na styk”.
Od mocy do prądu, czyli od czego zaczynam obliczenia
Najpierw zamieniam moc na prąd, bo to właśnie prąd „widzi” kabel i zabezpieczenie. Dla odbiorników jednofazowych używam wzoru I = P / (U × cosφ), a dla trójfazowych I = P / (√3 × U × cosφ). Przy grzałkach, czajnikach i płytach oporowych cosφ jest zwykle bliski 1, ale przy silnikach, zasilaczach i elektronice bywa niższy, więc rzeczywisty prąd rośnie.
| Moc odbiornika | 230 V, 1 faza | 400 V, 3 fazy | Co to oznacza w praktyce |
|---|---|---|---|
| 2,0 kW | około 8,7 A | nie dotyczy | mały grzejnik, pojedyncze gniazdo, lekki obwód |
| 3,0 kW | około 13,0 A | nie dotyczy | granica, przy której 16 A robi się realnym punktem odniesienia |
| 3,5 kW | około 15,2 A | nie dotyczy | obciążenie blisko limitu dla typowego obwodu gniazdowego |
| 7,0 kW | około 30,4 A | nie dotyczy | zwykle osobny obwód i już wyraźnie większy przekrój |
| 11 kW | nie dotyczy | około 15,9 A na fazę | typowa strefa dla wallboxa albo płyty zasilanej trójfazowo |
Te liczby są orientacyjne dla obciążeń z cosφ zbliżonym do 1. Jeśli urządzenie ma silnik, falownik albo zasilacz impulsowy, prąd może być wyższy niż wynika z samej tabliczki znamionowej. Dopiero ten wynik mówi mi, czy w ogóle rozmawiamy o 1,5 mm², 2,5 mm² czy już o większym przekroju.
Jakie przekroje spotyka się najczęściej w domu
W mieszkaniach i domach najczęściej pracuję na kilku przekrojach, bo one pokrywają większość normalnych scenariuszy. 1,5 mm² to zwykle oświetlenie i lekkie obciążenia, 2,5 mm² to standard dla gniazd, a 4 i 6 mm² wchodzą do gry tam, gdzie prąd jest większy, trasa dłuższa albo obciążenie trwałe.
| Przekrój | Typowe zastosowanie | Orientacyjna moc przy 230 V | Mój komentarz |
|---|---|---|---|
| 1,5 mm² | oświetlenie, sterowanie, krótkie odcinki | do około 2,3 kW przy 10 A | dobry do lekkich obwodów, ale nie do ciężkiej kuchni ani długich tras |
| 2,5 mm² | gniazda, małe AGD, sprzęt IT | do około 3,7 kW przy 16 A | najbezpieczniejszy domyślny wybór w większości pokoi i aneksów |
| 4 mm² | mocniejsze obwody, dłuższe odcinki | około 4,6-5,8 kW przy 20-25 A | sensowny krok w górę, gdy 2,5 mm² robi się zbyt ciasne |
| 6 mm² | płyta, podgrzewacz, wallbox, linie o większym poborze | około 5,8-7,4 kW przy 25-32 A | częsty wybór przy dużej mocy i wyraźnym zapasie bezpieczeństwa |
To są wartości orientacyjne dla miedzi, 230 V i typowej instalacji, a nie uniwersalna licencja na podłączanie wszystkiego „na pamięć”. Sam przekrój nie zamyka tematu, bo długi odcinek potrafi wymusić grubszy kabel niż sugeruje sama moc odbiornika. Właśnie dlatego następny krok zawsze robię pod kątem długości trasy.
Długość trasy potrafi przesunąć wybór o jeden rozmiar

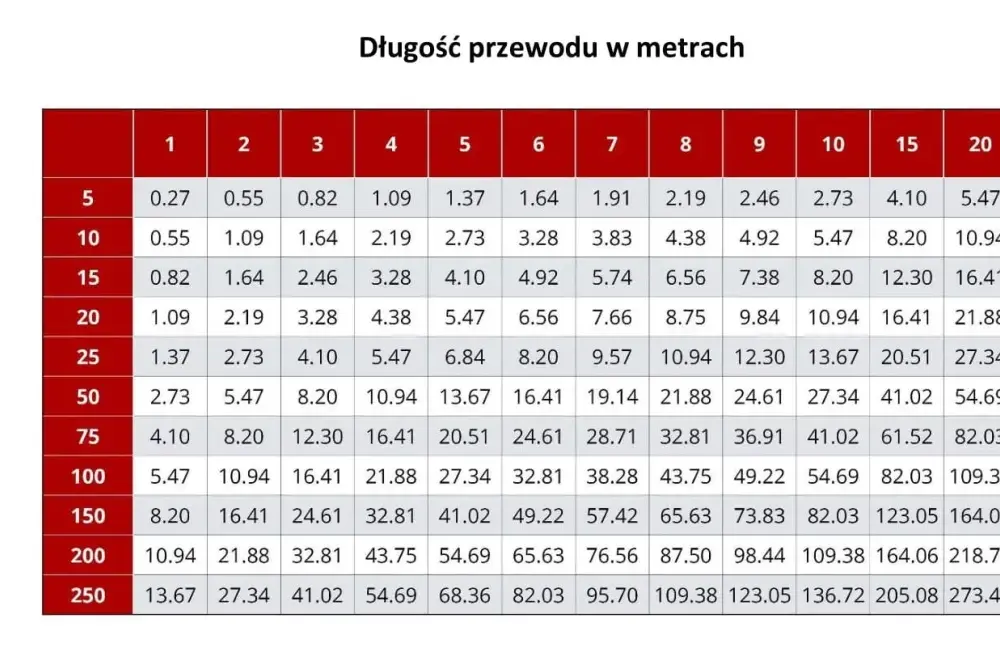

Tu wchodzi spadek napięcia. W praktyce przyjmuje się, że dla oświetlenia warto trzymać się około 3%, a dla pozostałych obwodów zwykle 5% całkowitego spadku. Na 230 V oznacza to odpowiednio około 6,9 V i 11,5 V. Jeśli przewód jest długi, ten limit da się przekroczyć, zanim kabel stanie się jeszcze za mały termicznie.
- Na krótkim odcinku, mniej więcej 15-20 m, 2,5 mm² zwykle daje komfortowy margines przy 16 A.
- Na 30-40 m ten sam przekrój trzeba już sprawdzić dokładniej, zwłaszcza przy stałym obciążeniu.
- Przy 50 m i większym poborze bardzo często przechodzę na 4 mm² albo zmieniam układ zasilania.
To dlatego przedłużacz do mocnego grzejnika albo zasilanie garażu z końca działki potrafią sprawiać problemy mimo poprawnego zabezpieczenia. Kabel może jeszcze „wytrzymać” prądowo, ale urządzenie na końcu linii dostaje już niższe napięcie i pracuje gorzej. Kiedy trasa się wydłuża, w grę wchodzą też materiał żyły i sposób ułożenia.
Miedź, aluminium i sposób ułożenia nie są detalem
Miedź i aluminium pracują inaczej
Miedź przewodzi lepiej, więc przy tym samym prądzie zwykle wystarcza mniejszy przekrój. Aluminium jest lżejsze i tańsze na metry, ale do tej samej mocy zwykle potrzebuje większego przekroju oraz osprzętu dopasowanego do materiału żyły. W praktyce, jeśli porównuję oba materiały, nie traktuję ich 1:1. Często wychodzi o jeden, a czasem nawet o dwa rozmiary więcej po stronie aluminium.
Przeczytaj również: Ile gniazdek na jednym kablu? Poznaj zasady bezpieczeństwa i obciążenia
Gorące miejsce ogranicza obciążalność

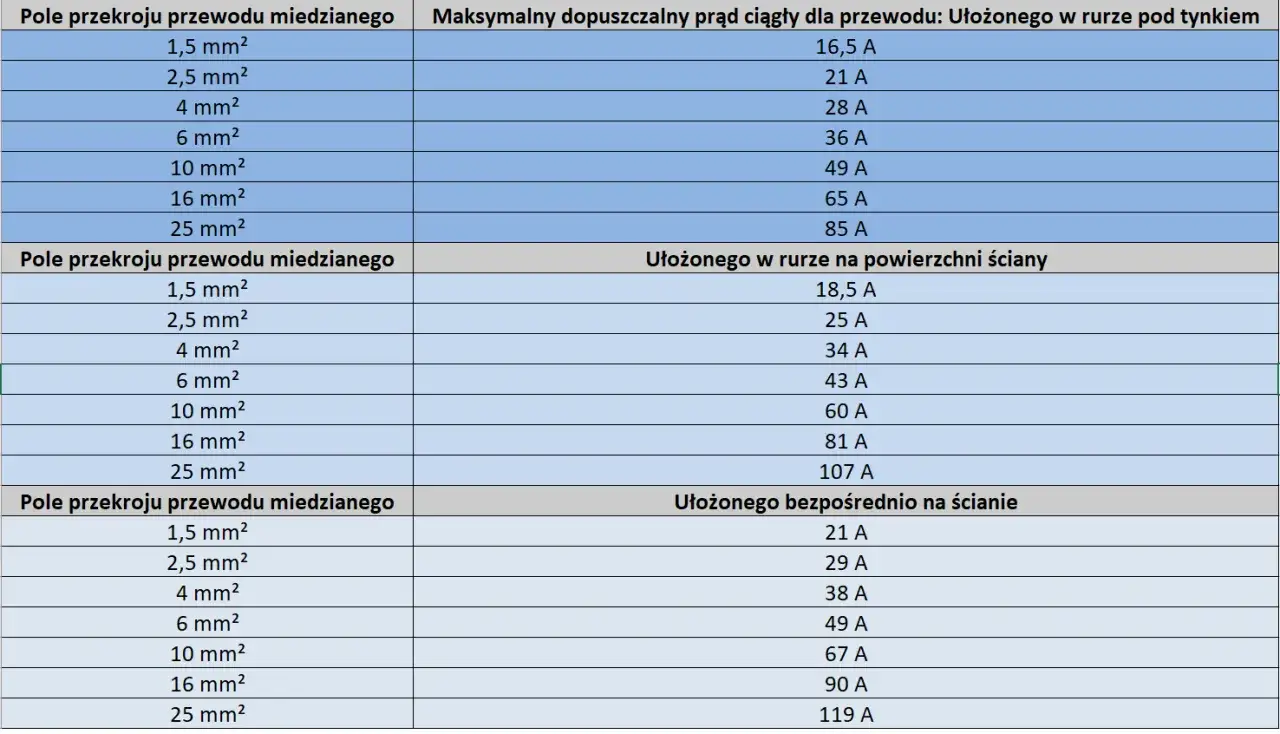

Przewód w ociepleniu, w zwartej wiązce albo w gorącym pomieszczeniu oddaje ciepło gorzej niż kabel na wolnym powietrzu. To obniża realną obciążalność, więc katalogowych wartości nie da się brać bez korekty. Współczynnik korekcyjny to po prostu poprawka na warunki pracy, dzięki której przewód nie jest liczony tak, jakby chłodził się idealnie.
Właśnie tu najczęściej pojawia się błąd: ktoś patrzy na samą tabelę i zakłada, że skoro przewód „ma” określoną obciążalność, to można go stale trzymać na granicy. Ja tego nie robię. Przy długotrwałym obciążeniu wolę zostawić wyraźny zapas, bo przewód pracujący blisko limitu szybciej się starzeje, a zaciski i puszki też dostają po temperaturze. Dopiero po takiej korekcie ma sens prosty schemat doboru krok po kroku.
Mój prosty schemat doboru krok po kroku
- Spisuję moc urządzenia i sprawdzam, czy pracuje chwilowo, czy przez wiele godzin.
- Przeliczam moc na prąd, bo to prąd decyduje o obciążeniu przewodu.
- Dobieram zabezpieczenie nadprądowe, czyli element, który ma odłączyć obwód przy przeciążeniu.
- Sprawdzam długość trasy i dopuszczalny spadek napięcia.
- Koryguję wynik pod materiał żyły, temperaturę i sposób ułożenia przewodu.
- Zostawiam zapas, zwłaszcza gdy obwód ma obsługiwać kilka urządzeń albo będzie rozwijany w przyszłości.
Przykład z życia: odbiornik 3,5 kW na 230 V pobiera około 15,2 A. Na krótkim odcinku 2,5 mm² z zabezpieczeniem 16 A bywa wystarczające, ale jeśli trasa jest długa albo kabel idzie w cieplejszym miejscu, szybciej patrzę na 4 mm². To właśnie ten dodatkowy margines oddziela dobry dobór od rozwiązania, które „na papierze działa”, a w praktyce grzeje się za bardzo. Wystarczy jednak kilka powtarzalnych błędów, żeby nawet taki schemat dał zły wynik.
Najczęstsze błędy, które zaniżają przekrój
- Patrzenie tylko na moc z tabliczki znamionowej, bez przeliczenia jej na prąd.
- Liczenie jednego urządzenia, mimo że obwód zasila kilka odbiorników naraz.
- Traktowanie silnika, falownika i elektroniki tak samo jak grzałki.
- Używanie tego samego przekroju dla miedzi i aluminium, jakby materiał nie miał znaczenia.
- Pomijanie długości kabla, temperatury otoczenia i sposobu ułożenia.
- Stosowanie cienkiego przedłużacza do urządzenia, które pracuje długo i pod dużym obciążeniem.
Jeśli chcesz uniknąć poprawiania instalacji po czasie, sprawdź jeszcze ostatnią listę kontrolną przed zakupem kabla. To niewielki krok, ale często oszczędza najwięcej nerwów, bo właśnie tu wychodzą detale, których nie widać na pierwszy rzut oka.
Cztery detale, które sprawdzam przed zamówieniem kabla
- Liczbę żył i obecność przewodu ochronnego, bo kabel 3-żyłowy i 5-żyłowy służą do innych zadań.
- Napięcie znamionowe i typ izolacji, żeby przewód pasował do stałej instalacji, a nie tylko do prostego przedłużenia.
- Warunki pracy, czyli czy kabel będzie w ścianie, w rurce, w ziemi, na zewnątrz czy w ruchu.
- Kompatybilność z osprzętem, bo większy przekrój wymaga odpowiednich zacisków, puszek i miejsca na promień gięcia.
Najrozsądniejszy dobór przewodu to nie ten, który tylko mieści się w tabeli, ale ten, który dalej działa chłodno po uwzględnieniu trasy, temperatury i przyszłego obciążenia. Jeśli kabel ma zasilać coś więcej niż lekkie oświetlenie, ja zawsze zostawiam trochę zapasu, bo właśnie tam najczęściej wygrywa bezpieczeństwo i spokój na lata.
