Kątowe złącze do kabla koncentrycznego przydaje się wtedy, gdy telewizor stoi blisko ściany, dekoder ląduje w ciasnej szafce albo przewód nie ma miejsca na łagodne wyjście. Najczęściej chodzi o wtyk f kątowy, czyli prosty sposób na poprowadzenie kabla pod kątem 90 stopni bez niepotrzebnego naprężania przewodu. W praktyce ten drobiazg decyduje o tym, czy instalacja będzie stabilna, estetyczna i łatwa do serwisowania.
Najważniejsze informacje o kątowym złączu F
- To rozwiązanie do kabli koncentrycznych 75 omów, najczęściej w instalacjach TV, SAT i RTV.
- Największy sens ma tam, gdzie za urządzeniem brakuje miejsca na prosty wtyk i łagodny promień gięcia kabla.
- Dobór zaczynam od średnicy przewodu, typu zakończenia i warunków montażu, a dopiero później patrzę na cenę.
- Kompresyjne złącza zwykle trzymają pewniej niż tanie modele nakręcane, ale wymagają narzędzia.
- Pojedyncze, dobrze wykonane złącze nie powinno psuć sygnału, natomiast błędy montażowe potrafią wywołać zaniki i pikselizację.

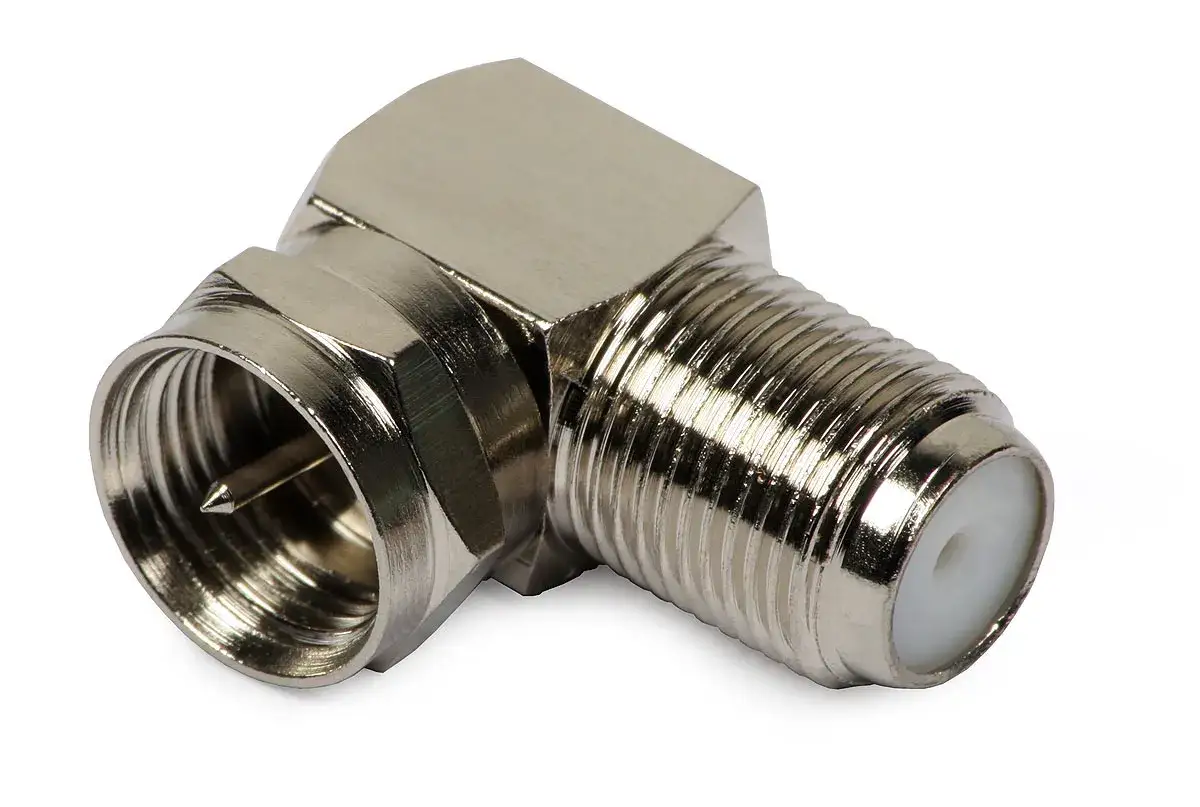

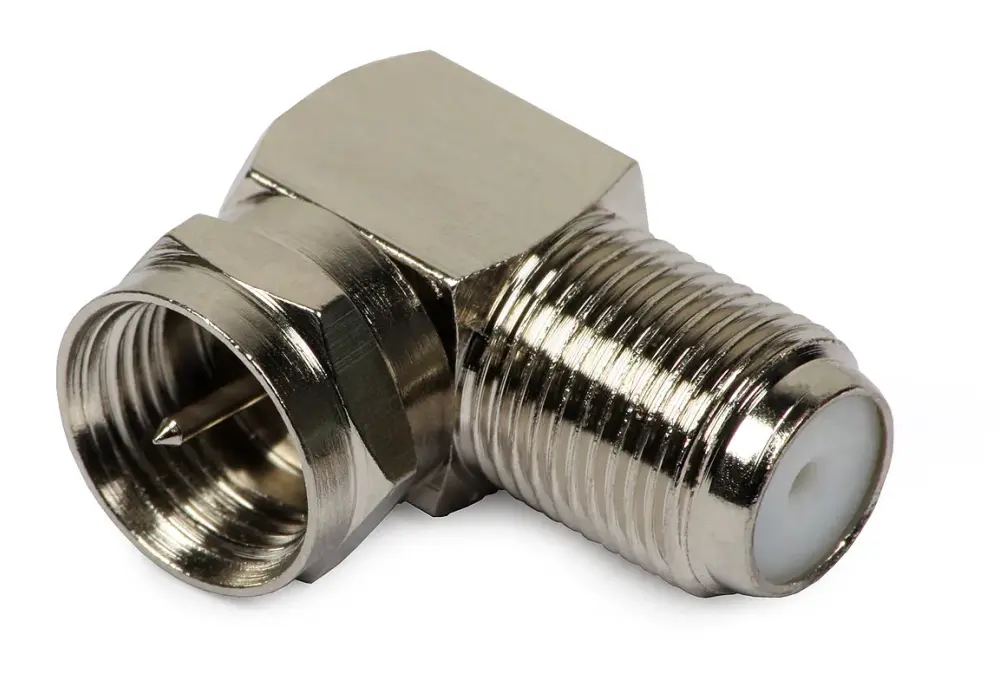

Czym jest kątowe złącze F i kiedy je wybieram
Ja patrzę na ten element przede wszystkim jako na rozwiązanie przestrzenne, a nie „lepszy” rodzaj wtyku. Kątowe złącze F wyprowadza kabel pod kątem, dzięki czemu nie dociska się on do ściany, nie łamie przy obudowie urządzenia i nie wymusza ostrych zagięć. W sklepach ta nazwa bywa używana szeroko: raz jako sam wtyk, innym razem jako adapter 90 stopni albo gotowe przejście do konkretnego typu gniazda.
Najlepiej sprawdza się przy telewizorze wiszącym na ścianie, w płytkiej szafce RTV, przy tunerze satelitarnym wsuniętym w ciasną półkę albo wszędzie tam, gdzie z tyłu sprzętu po prostu brakuje kilku centymetrów. W typowej instalacji antenowej pracuje z kablem koncentrycznym 75 omów, więc nie jest to gadżet „na siłę”, tylko normalny element okablowania. Jeśli przestrzeni jest dużo, prosty wtyk nadal bywa lepszy, bo oznacza mniej kombinacji i mniej punktów styku. To prowadzi prosto do pytania, jak dobrać właściwy wariant do konkretnego kabla.
Jak dobrać model do kabla i przestrzeni montażowej
Ja zawsze zaczynam od kabla, nie od samego kąta. Najczęstszy błąd polega na tym, że ktoś kupuje „coś kątowego”, a potem okazuje się, że średnica przewodu nie pasuje, gwint trzyma zbyt luźno albo złącze zabiera więcej miejsca, niż miało oszczędzić. W praktyce najczęściej spotkasz przewody klasy RG6 o średnicy około 6,8-7,0 mm, ale w instalacjach trafiają się też cieńsze warianty i tu trzeba sprawdzić zgodność wprost na opakowaniu.
- Średnica kabla - to pierwszy filtr. Złącze musi pasować do płaszcza przewodu, inaczej montaż będzie niepewny.
- Typ urządzenia - inne rozwiązanie przyda się przy tunerze SAT, inne przy gnieździe w ścianie, a jeszcze inne przy gotowym kablu do TV.
- Miejsce za sprzętem - jeśli od ściany do obudowy masz tylko kilka centymetrów, kąt 90 stopni zwykle ma sens.
- Warunki pracy - do wnętrz wystarczy prostszy model, ale na zewnątrz wolę mocniejsze złącza i lepsze zabezpieczenie przed wilgocią.
- Rodzaj montażu - nakręcane są łatwiejsze do zrobienia w domu, kompresyjne dają zwykle solidniejsze połączenie.
Warto też pamiętać o promieniu gięcia, czyli minimalnym łuku, na jaki można bezpiecznie zgiąć kabel bez ryzyka uszkodzenia. Sam kątowy element nie zwalnia z myślenia o przewodzie. Jeśli po złożeniu instalacji kabel nadal jest mocno dociśnięty do ściany albo załamany przy wyjściu, problem wróci szybciej, niż się wydaje. Gdy dobór jest już po naszej stronie, warto zobaczyć, jak taki element montuje się bez niszczenia ekranu kabla.
Montaż krok po kroku bez psucia ekranu
Przy takich złączach najważniejsza jest precyzja, a nie siła. Źle przygotowany kabel potrafi zepsuć całą robotę, nawet jeśli samo złącze jest porządne. Ja robię to zawsze w podobnej kolejności, bo wtedy łatwiej uniknąć zwarcia, luźnego oplotu i problemów z ekranowaniem, czyli ochroną sygnału przed zakłóceniami z zewnątrz.
- Odcinam kabel równo, bez zgniatania żyły wewnętrznej.
- Zdejmuję płaszcz na odcinku zgodnym z instrukcją producenta złącza.
- Odganiam oplot i folię ekranującą tak, aby nie dotykały żyły środkowej.
- Wsuwam lub nakręcam złącze do oporu, ale bez przesadnego docisku.
- Sprawdzam, czy żyła centralna wystaje minimalnie i czy nic nie robi zwarcia z ekranem.
Jeżeli używasz wersji kompresyjnej, przydaje się odpowiednie narzędzie, bo ono dociska korpus równomiernie i zwykle daje trwalszy efekt niż ręczne skręcanie. W modelach nakręcanych kusząca jest prostota, ale właśnie tutaj łatwo o zbyt luźne osadzenie albo przypadkowe rozsunięcie oplotu. To właśnie na tym etapie widać, czy złącze będzie stabilne, czy tylko wygląda dobrze przez pierwszy dzień.
Kątowe, proste, nakręcane i kompresyjne czym to się różni
Na półce wszystko wygląda podobnie, ale w instalacji różnice są odczuwalne od razu. Poniżej zestawiam warianty, które najczęściej mają znaczenie przy kablach antenowych i satelitarnych. Ceny są orientacyjne, bo w 2026 na polskim rynku zależą głównie od marki, materiału i sposobu montażu.
| Rodzaj złącza | Największa zaleta | Ograniczenie | Orientacyjna cena | Najlepsze zastosowanie |
|---|---|---|---|---|
| Prosty wtyk F nakręcany | Tani i łatwo dostępny | Potrzebuje więcej miejsca za urządzeniem | 3-8 zł | Szafki RTV, gdzie kabel wychodzi swobodnie |
| Kątowe złącze F nakręcane | Pomaga przy ścianie i w płytkiej wnęce | Tańsze modele potrafią się luzować | 4-10 zł | Telewizor wiszący blisko ściany |
| Kątowe złącze F kompresyjne | Najpewniejsze trzymanie i dobre ekranowanie | Wymaga narzędzia i lepszego przygotowania kabla | 8-20 zł | Instalacje, które mają działać długo i bez dotykania |
| Gotowy kabel z końcówką kątową | Najmniej pracy przy montażu | Mniejsza elastyczność długości i konfiguracji | 20-60 zł | Szybka wymiana przewodu bez samodzielnego zaciskania |
Jeśli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: im słabszy sygnał i im trudniej dostępne miejsce, tym większy sens mają porządniejsze złącza kompresyjne. Przy mocnym, stabilnym sygnale nakręcany model też może działać bezproblemowo, ale jego margines błędu jest mniejszy. Różnice są pozornie drobne, jednak to one decydują o trwałości i wygodzie serwisu.
Najczęstsze błędy, które w praktyce psują instalację
Tu zwykle wychodzi, że problem nie leży w antenie ani w dekoderze, tylko w samym zakończeniu przewodu. Najczęściej spotykam kilka powtarzalnych błędów, które wyglądają niegroźnie, ale później powodują zaniki obrazu, pikselizację albo niestabilny odbiór przy gorszej pogodzie.
- Zły rozmiar złącza - przewód jest za cienki albo za gruby, więc połączenie nie trzyma pewnie.
- Zwarcie między oplotem a żyłą - wystarczy pojedynczy drucik ekranu i sygnał zaczyna wariować.
- Za ostry łuk kabla - nawet kątowy element nie naprawi mocnego załamania przewodu.
- Luźne skręcenie - połączenie działa dziś, ale jutro po przesunięciu sprzętu już nie.
- Brak ochrony przed wilgocią - na zewnątrz albo przy oknie to prosty przepis na korozję i spadek jakości sygnału.
Warto też odróżnić sam problem mechaniczny od problemu jakości sygnału. Jeśli instalacja jest na granicy możliwości, każde dodatkowe połączenie może ujawnić słabość całego toru. Dlatego nie traktuję kątowego elementu jak magicznej poprawki, tylko jak praktyczny kompromis: pomaga w ciasnym miejscu, ale nie zastąpi dobrej anteny, porządnego kabla i starannego montażu. Po tych błędach najłatwiej rozpoznać, że problem nie leży w urządzeniu, tylko w zakończeniu przewodu.
Co sprawdzam przed zakupem, żeby instalacja nie wracała po tygodniu
Jeżeli kupuję takie złącze do nowej instalacji, biorę pod uwagę nie tylko sam kąt, ale też to, jak bardzo urządzenie będzie kiedyś przestawiane. Dobrze dobrany element powinien dać trochę zapasu, a nie pracować na styk. W praktyce przed zakupem sprawdzam pięć rzeczy:
- czy kabel ma średnicę zgodną z deklaracją producenta,
- czy potrzebuję wersji nakręcanej, czy jednak kompresyjnej,
- ile realnie mam miejsca za telewizorem, dekoderem albo gniazdem,
- czy instalacja idzie tylko wewnątrz, czy również na zewnątrz budynku,
- czy lepiej kupić od razu dwa zapasowe egzemplarze do prób i ewentualnych poprawek.
Jeśli mam wybrać jedną regułę, to jest nią prosty test: im ciaśniej i im ważniejsza jest niezawodność, tym bardziej opłaca się lepsze złącze. Przy tanich instalacjach domowych czasem wystarczy prosty model, ale tam, gdzie sprzęt ma stać przy ścianie latami, ja nie oszczędzam kilku złotych kosztem późniejszego rozbierania całej zabudowy. Dobrze dobrany element ma zniknąć w instalacji, a nie przypominać o sobie po pierwszym przesunięciu telewizora.
