Przedłużenie kabla antenowego ma sens tylko wtedy, gdy poprawia układ instalacji, a nie dokłada zbędnych strat. Najczęściej problem nie leży w samym pomyśle, lecz w tym, czy dobierzesz właściwy przewód, użyjesz dobrych złączy i nie psujesz ekranowania po drodze. W tym tekście pokazuję, kiedy takie rozwiązanie działa, jak je wykonać krok po kroku i w jakich sytuacjach lepiej od razu położyć nowy odcinek kabla.
Najważniejsze rzeczy do zapamiętania przed łączeniem przewodu
- Najbezpieczniej jest użyć jednego dłuższego odcinka kabla 75 Ω, najlepiej klasy RG6, zamiast sklejać kilka przypadkowych fragmentów.
- Jeśli musisz połączyć przewody, wybierz porządną złączkę F-F i dwa dobrze zarobione wtyki F, a nie skręcanie i taśmę.
- Każde dodatkowe złącze oznacza trochę strat, więc im krócej i czyściej poprowadzisz trasę, tym lepiej.
- W instalacjach zewnętrznych liczy się też szczelność, bo wilgoć potrafi zepsuć efekt nawet po kilku tygodniach.
- Jeśli sygnał był już słaby, najpierw sprawdź kabel, złącza i trasy prowadzenia, a dopiero potem myśl o wzmacniaczu.
Kiedy dołożenie odcinka kabla ma sens, a kiedy nie
W praktyce rozpatruję to bardzo prosto: jeśli chodzi o przesunięcie telewizora, tunera albo anteny o kilka metrów, wydłużenie przewodu zwykle jest rozsądnym ruchem. Jeśli jednak cały tor sygnałowy jest już słaby, stary albo wykonany z przypadkowych elementów, dokładanie kolejnego fragmentu tylko przykryje problem. To właśnie dlatego w tej tematyce nie ma jednej odpowiedzi dla wszystkich.
Najbardziej opłaca się to w dwóch sytuacjach: gdy potrzebujesz krótkiego, czystego przedłużenia albo gdy obecny kabel jest po prostu za krótki, ale reszta instalacji jest dobra. Gorzej, gdy masz już stary RG59, dużo połączeń po drodze i jeszcze rozgałęźnik na końcu. W takim układzie każdy metr ma większe znaczenie niż na papierze.
| Sytuacja | Co zwykle robię | Dlaczego |
|---|---|---|
| Brakuje 1-3 m | Dorzucam jeden porządny odcinek RG6 | Strata jest niewielka, a instalacja nadal pozostaje prosta |
| Potrzebne jest 5-10 m | Sprawdzam jakość kabla i liczbę złączy | Tu już zaczyna mieć znaczenie tłumienie i ekranowanie |
| Trasa ma ponad 20 m | Rozważam lepszy kabel albo inną trasę | Przy dłuższych odcinkach różnice między kablami wyraźnie rosną |
| Instalacja jest stara i niestabilna | Najpierw wymieniam problematyczny odcinek | Łatanie zwykle daje tylko krótkotrwały efekt |
W domowych instalacjach antenowych zwykle najbardziej rozsądny jest jeden dobrze dobrany przewód, a nie kilka małych korekt po drodze. To prowadzi nas do najważniejszej części: jak połączyć przewody, żeby nie stracić jakości sygnału.
Jak połączyć przewody bez psucia ekranu

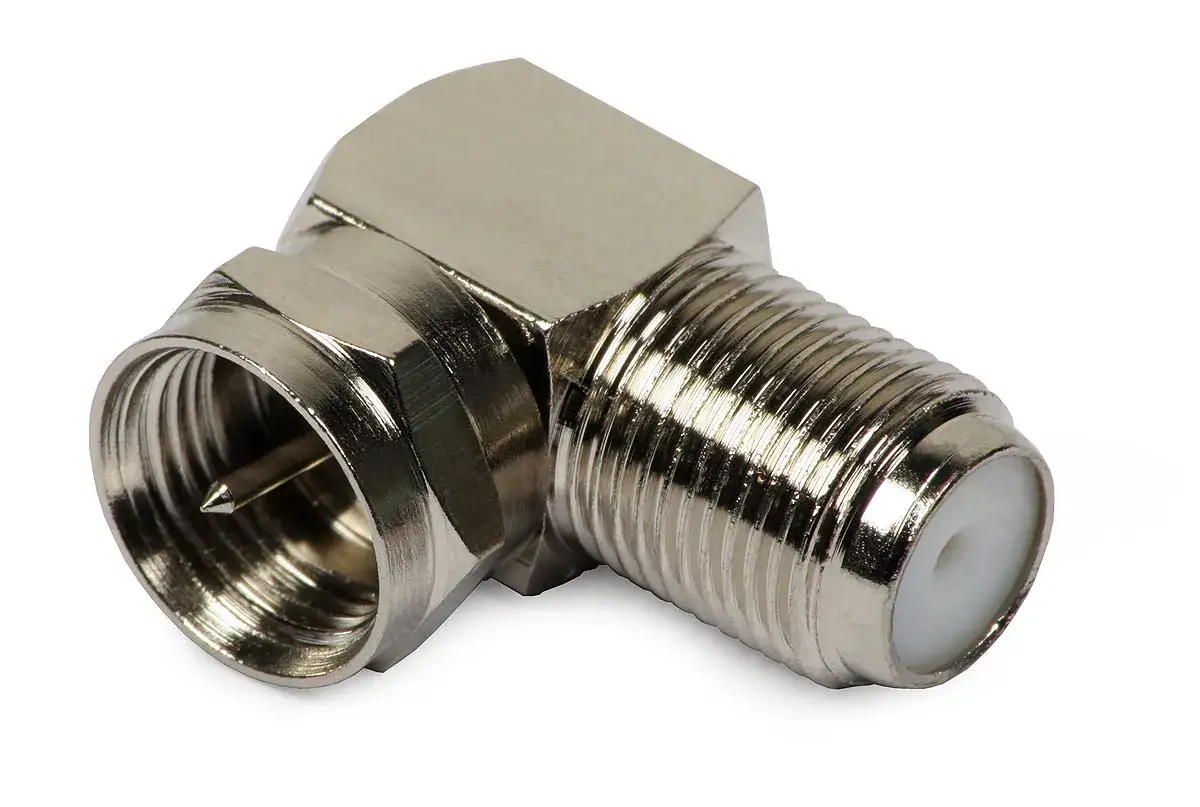

Jeśli mam wskazać jedno rozwiązanie, które najczęściej działa najlepiej, to będzie nim złącze F-F i dwa poprawnie zarobione końce. W instalacjach TV i SAT to po prostu najczystszy sposób na przedłużenie odcinka koncentrycznego. W środku nie chodzi o samą wygodę, ale o zachowanie ciągłości ekranu i właściwej impedancji 75 Ω.
Nie polecam prowizorek typu skręcanie żył, lutowanie „na szybko” albo owijanie połączenia taśmą izolacyjną. Taki układ często działa przez chwilę, a potem zaczynają się losowe zaniki obrazu, gorszy odbiór przy deszczu albo zakłócenia przy poruszeniu przewodem. W kablu antenowym problemem rzadko jest sam metr więcej, częściej właśnie słaby styk.
- Utnij przewód równo i przygotuj końcówkę zgodnie z typem złącza.
- Załóż wtyk F dobrany do średnicy kabla, najlepiej kompresyjny albo zaciskany.
- Połącz oba odcinki łącznikiem F-F.
- Dokręć połączenie ręcznie, a potem lekko kluczem, bez siłowania.
- Jeśli instalacja wychodzi na zewnątrz, zabezpiecz połączenie przed wilgocią.
Przy kablu zewnętrznym używam zwykle taśmy samowulkanizującej albo osłony, która nie przepuszcza wody. Sama zwykła taśma izolacyjna nie rozwiązuje sprawy, bo z czasem odkleja się i przepuszcza wilgoć. A wilgoć w złączu F potrafi pogorszyć odbiór bardziej niż sam dodatkowy metr przewodu.
Jaki kabel wybrać, żeby strata była jak najmniejsza
Tu najczęściej wygrywa RG6. To rozsądny standard do domowych instalacji TV, DVB-T2, SAT i wielu zastosowań RTV, bo łączy przyzwoite tłumienie z łatwym montażem i sensowną ceną. RG59 nadal bywa spotykany, ale częściej traktuję go jako starsze lub mniej wygodne rozwiązanie, zwłaszcza przy dłuższych odcinkach.
Różnice nie są kosmetyczne. Im wyższa częstotliwość, tym bardziej kabel „karze” za długość. W praktyce przy 860 MHz typowy RG6 potrafi mieć około 17 dB/100 m, a RG59 zbliża się do 24-25 dB/100 m. To oznacza, że przy 10 m różnica jest jeszcze do przełknięcia, ale przy 20-30 m zaczyna być już odczuwalna.
| Typ kabla | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| RG6 | Większość domowych instalacji | Dobre kompromisy między stratą a wygodą montażu | Przy bardzo długich trasach też zaczyna tracić |
| RG59 | Krótkie, starsze instalacje | Cieńszy i łatwiejszy do prowadzenia w ciasnych miejscach | Wyższe tłumienie, szczególnie przy dłuższych odcinkach |
| RG11 | Dłuższe trasy, gdy liczy się mniejsza strata | Lepsze parametry przy dużej długości | Grubszy, mniej wygodny i zwykle droższy |
Ja zwykle wybieram RG6, chyba że od początku wiem, że trasa będzie naprawdę długa. RG11 ma sens, ale tylko wtedy, gdy faktycznie potrzebujesz niższego tłumienia i masz warunki, żeby go sensownie poprowadzić. Jeśli przewód ma przejść przez ciasne przepusty, za meblami albo w starych peszlach, większa średnica potrafi być równie ważna jak parametry elektryczne.
Ile sygnału naprawdę tracisz na dodatkowym metrze
W kablu antenowym wszystko liczy się w decybelach, czyli w logarytmicznej skali tłumienia sygnału. W praktyce nie trzeba być inżynierem RF, żeby zrozumieć najważniejszą rzecz: 3 dB to mniej więcej połowa mocy, a 1 dB to już wyraźna, choć jeszcze niewielka zmiana. Dlatego przy dobrej instalacji kilka metrów więcej nie robi dramatu, ale przy słabym sygnale każdy detal zaczyna mieć znaczenie.
Żeby to lepiej poczuć, warto spojrzeć na prosty przykład. Jeśli kabel ma około 17 dB/100 m przy wyższych częstotliwościach, to na 10 m tracisz mniej więcej 1,7 dB. Przy 20 m robi się już około 3,4 dB. W RG59 ten sam dystans będzie bardziej kosztowny dla sygnału, więc przy dłuższych trasach zwykle szybciej dochodzi do problemów z odbiorem.
- 10 m RG6 to zwykle niewielka strata, jeśli instalacja jest czysta i bez słabych złączy.
- 20 m RG6 nadal może działać dobrze, ale warto pilnować jakości wtyków i trasowania.
- 10 m RG59 bywa jeszcze akceptowalne, ale tylko w dobrych warunkach sygnałowych.
- 20 m RG59 to już odcinek, przy którym częściej pojawiają się kompromisy.
- Każde złącze dodaje kolejne małe straty, więc nie warto mnożyć adapterów bez potrzeby.
Wzmacniacz ma sens dopiero wtedy, gdy instalacja kablowa jest poprawna, a sygnał rzeczywiście wymaga podbicia. Nie naprawi źle zaciśniętego wtyku, uszkodzonego ekranu ani przewodu przeciętego gdzieś po drodze. Często lepszy efekt daje po prostu lepszy kabel niż dokładanie aktywnego elementu do słabego toru.
Najczęstsze błędy, które psują efekt
Najwięcej problemów widzę nie w samym pomyśle na przedłużenie, tylko w sposobie wykonania. Ktoś kupuje pierwszy lepszy przedłużacz, dokłada dwa adaptery, prowadzi kabel po ostrych krawędziach i potem dziwi się, że obraz rwie albo sygnał znika przy wietrze. To nie jest kaprys instalacji, tylko suma drobnych błędów.
- Łączenie różnych klas przewodu bez potrzeby, zwłaszcza przy dłuższej trasie.
- Używanie tanich, luźnych złączy, które nie trzymają ekranu i robią przerwy w styku.
- Zbyt ciasne zagięcia kabla, szczególnie przy grubszych przewodach koncentrycznych.
- Brak ochrony połączenia na zewnątrz, gdzie wilgoć wchodzi szybciej, niż się wydaje.
- Dokładanie rozgałęźników tylko po to, żeby „jakoś” rozprowadzić sygnał do kilku pokoi.
- Ignorowanie stanu starego odcinka, który już wcześniej miał uszkodzony oplot albo nadłamane żyły.
Jeśli mam wskazać jeden błąd, który robi największą różnicę, to jest nim właśnie oszczędzanie na złączach. Dobry przewód z kiepskim końcem nadal będzie działał gorzej niż trochę tańszy kabel, ale zrobiony porządnie. W instalacjach antenowych jakość połączenia często decyduje bardziej niż sam napis na opakowaniu.
Co sprawdzić po montażu, żeby nie wracać do tego samego problemu
Po złożeniu instalacji nie zostawiam jej od razu w spokoju. Najpierw sprawdzam, czy wtyki siedzą pewnie, czy przewód nie jest naprężony i czy po drodze nie ma ostrych łuków. Potem testuję odbiór w kilku sytuacjach: z pełnym ruchem kabla, przy lekkim dociśnięciu połączenia i po kilku minutach pracy sprzętu.
Jeśli sygnał nadal faluje, wracam do podstaw: złącza, długość kabla, jakość przewodu i liczba punktów pośrednich. To zwykle szybsze niż szukanie „magicznego” wzmacniacza. Przedłużenie kabla antenowego ma sens tylko wtedy, gdy cała reszta instalacji trzyma poziom, bo inaczej po prostu przenosisz problem trochę dalej.
Gdy robię taki montaż dla siebie albo dla kogoś, zawsze zostawiam też zapas przewodu po kilka centymetrów przy końcach, opisuję odcinki i pilnuję, żeby połączenie nie wisiało na samym wtyku. To drobiazgi, ale właśnie one decydują, czy instalacja będzie działała spokojnie przez lata, czy tylko do pierwszego poruszenia mebla albo deszczu.
