Wtyk antenowy do amplitunera rzadko jest problemem sam w sobie; częściej kłopotem okazuje się to, że złącze, kabel i antena nie tworzą jednego standardu. W praktyce trzeba więc rozpoznać typ gniazda, dobrać właściwy przewód, a dopiero potem zdecydować, czy potrzebny jest adapter. To właśnie od tych trzech rzeczy zależy, czy radio złapie czysty sygnał FM i czy AM w ogóle zadziała.
W tym artykule przechodzę przez to bez zbędnej teorii: pokazuję, jak odróżnić najpopularniejsze złącza, jaki kabel wybrać, kiedy przejściówka ma sens i jak podłączyć wszystko tak, żeby nie pogorszyć odbioru. To są proste decyzje, ale w sprzęcie audio robią dużą różnicę.
Najpierw sprawdź gniazdo, potem impedancję i dopiero na końcu adapter
- W amplitunerach FM najczęściej pracuje na kablu koncentrycznym 75 Ω, a AM ma zwykle osobne zaciski.
- Najpopularniejsze złącza to IEC i F; wyglądają podobnie, ale nie są tym samym.
- Jeśli końcówka nie pasuje, czasem wystarczy przejściówka za kilka lub kilkanaście złotych.
- Przewód o długości 1,5-3 m zwykle wystarcza w mieszkaniu, a 5 m ma sens, gdy antenę trzeba przesunąć przy okno.
- Słaby odbiór bardzo często wynika z ustawienia anteny, a nie z samego amplitunera.
Jak rozpoznać gniazdo antenowe w amplitunerze

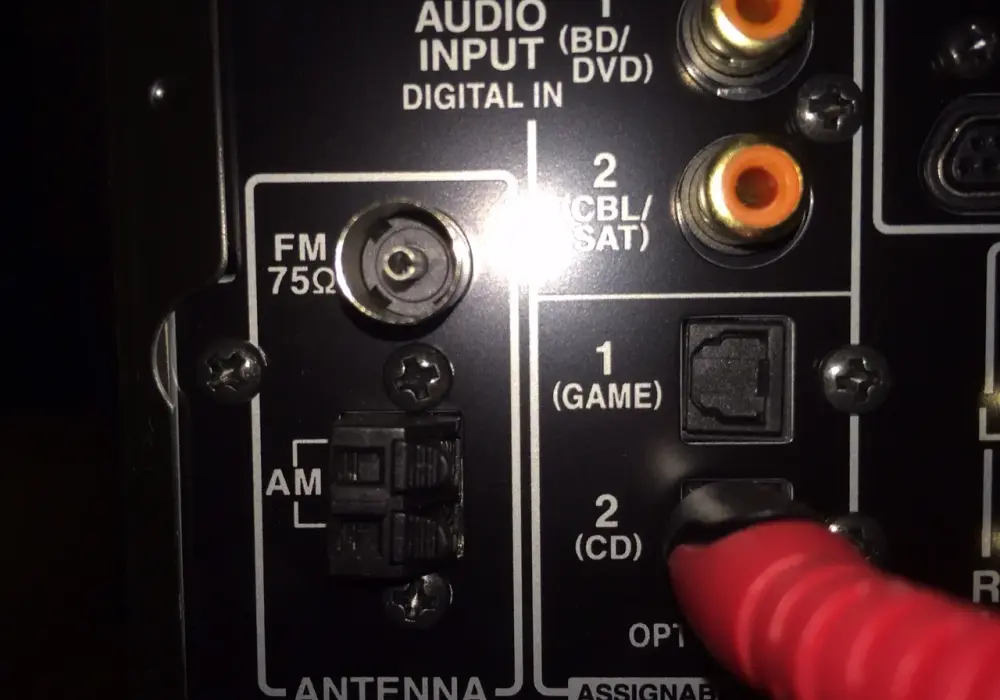

Ja zaczynam od samego panelu tylnego. Na obudowie zwykle szukam oznaczeń typu FM ANT, AM ANT, ANTENNA albo 75 Ω. To najszybszy trop, bo mówi od razu, czy masz do czynienia z wejściem FM na koncentryk, czy z osobnymi zaciskami dla anteny AM.
W praktyce spotkasz trzy najczęstsze warianty:
| Typ złącza | Gdzie występuje | Jak wygląda | Co zwykle kupić |
|---|---|---|---|
| IEC | Wiele domowych amplitunerów i tunerów FM | Okrągły, wciskany wtyk bez gwintu | Kabel IEC-IEC albo adapter IEC/F, jeśli końcówki się różnią |
| F | Niektóre amplitunery, tunery i instalacje RTV/SAT | Gwintowany, wkręcany konektor | Kabel F-F lub przejściówka F-IEC |
| AM terminale | Wejście AM w amplitunerach z radiem fal średnich | Dwa zaciski na przewody, bez klasycznego wtyku | Antenę pętlową lub przewodową, zależnie od modelu |
Jeśli masz wątpliwość, porównaj gniazdo z opisem w instrukcji albo z nadrukiem przy porcie. To oszczędza kupowania przejściówki w ciemno. Kiedy już wiesz, jaki standard masz przed sobą, sensownie można przejść do decyzji: kabel, adapter czy komplet od nowa.
Kiedy wystarczy kabel, a kiedy lepszy będzie adapter
Tu różnica jest prostsza, niż się wydaje. Jeśli złącze w amplitunerze i złącze na antenie są takie same, kupujesz po prostu właściwy kabel. Jeśli różni się tylko końcówka, adapter ma sens. Jeżeli natomiast problemem jest stary, cienki albo uszkodzony przewód, sama przejściówka zwykle tylko maskuje kłopot.
- IEC do IEC - bierzesz zwykły kabel antenowy i nie kombinujesz z dodatkowymi przejściówkami.
- IEC do F - adapter działa dobrze, gdy antena jest sprawna, a różni się wyłącznie typ wtyku.
- F do F - najlepsze rozwiązanie, jeśli oba końce są gwintowane i kabel ma iść na stałe.
- AM bez klasycznego wtyku - tu nie szukasz „lepszego adaptera”, tylko właściwej pętli lub przewodu pod konkretne zaciski.
Cenowo to nie jest duży wydatek. Prosty adapter kosztuje zwykle kilka do kilkunastu złotych, a sensowny kabel 3-metrowy najczęściej mieści się w przedziale około 15-30 zł. Ja traktuję to tak: jeśli problem rozwiązuje sama końcówka, adapter wystarczy; jeśli trzeba poprawić cały tor, lepiej od razu kupić nowy przewód. Następny krok to dobór samego kabla, bo on w praktyce decyduje o stabilności odbioru.
Jak dobrać kabel antenowy, żeby nie stracić sygnału
Do FM wybieram kabel koncentryczny 75 Ω. To standard, z którym amplitunery domowe zwykle pracują najlepiej. Nie chodzi tylko o to, żeby coś pasowało mechanicznie. Jeśli impedancja się nie zgadza, można mieć gorszą czułość, większy szum albo słabszy stereo lock, czyli stabilne złapanie stacji stereo.
W kablu liczą się trzy rzeczy: impedancja, ekranowanie i długość. Ja patrzę na nie dokładnie w tej kolejności:
| Kryterium | Co wybrać | Dlaczego to ważne |
|---|---|---|
| Impedancja | 75 Ω | To najbezpieczniejszy wybór dla FM i większości amplitunerów domowych |
| Ekranowanie | Minimum przyzwoite, najlepiej wyraźnie lepsze niż najtańsze przewody marketowe | Lepsza ochrona przed zakłóceniami z routera, zasilacza czy listwy zasilającej |
| Długość | 1,5-3 m w typowym salonie, 5 m gdy antena ma trafić przy okno | Zbyt długi przewód bez potrzeby tylko komplikuje prowadzenie i zwiększa ryzyko zakłóceń |
| Anteny 300 Ω | Balun 300/75 Ω, czyli transformator dopasowujący | Bez dopasowania stara antena z płaską taśmą może działać słabiej niż powinna |
Jeżeli kabel ma iść obok przewodów zasilających, lepiej nie prowadzić go w jednej wiązce z listwą, zasilaczem i dekoderem. To nie jest detal kosmetyczny. W radioodbiorze takie rzeczy potrafią zrobić większą różnicę niż marka samej anteny. Kiedy kabel jest już dobrany, pozostaje poprawne podłączenie i ustawienie anteny.
Jak podłączyć antenę krok po kroku
Najwięcej błędów widzę nie przy samym zakupie, tylko przy montażu. Dlatego robię to zawsze tak samo, spokojnie i bez siłowania się z gniazdem.
- Wyłącz amplituner i odłącz go od zasilania, jeśli musisz manewrować za sprzętem w ciasnym miejscu.
- Sprawdź oznaczenie gniazda i dopasuj końcówkę kabla do typu portu.
- Podłącz bez nadmiernej siły. Wtyk wciskany ma wejść równo, a F dokręca się ręką, nie kluczem.
- Rozłóż antenę FM jak najwyżej i najlepiej bliżej okna. Czasem przesunięcie o 20-30 cm daje lepszy efekt niż wymiana całego kabla.
- Antenę AM ustaw z dala od metalu, zasilaczy i dużych telewizorów. Przy AM liczy się też orientacja pętli, więc warto ją obrócić i sprawdzić reakcję.
- Wyszukaj stacje i zapamiętaj pozycję anteny, która daje najmniej szumu i najlepsze stereo.
Jeśli amplituner ma osobną antenę pętlową AM, nie traktuj jej jak dodatku do odłożenia „gdzieś obok”. Ta mała pętla często decyduje o tym, czy fale średnie w ogóle będą słyszalne. Mimo to najwięcej problemów wciąż robią drobne błędy montażowe, więc warto je znać.
Najczęstsze błędy, które obniżają jakość odbioru
W praktyce słaby odbiór zwykle nie wynika z awarii amplitunera, tylko z drobiazgów, które łatwo przeoczyć. To właśnie one najczęściej psują efekt po zakupie nowego kabla albo przejściówki.
- Mylenie standardów - kupiony „wtyk antenowy” okazuje się IEC, choć potrzebny był F albo zacisk AM.
- Użycie kabla 50 Ω - to częsty standard w sprzęcie radiowym, ale do domowego FM zazwyczaj lepiej trzymać się 75 Ω.
- Prowadzenie przewodu przy zasilaczu - kabel obok listwy i ładowarki częściej łapie zakłócenia niż sygnał.
- Zbyt mocne dociśnięcie lub skręcenie - szczególnie przy tanich adapterach i wtykach F z cienkim gwintem.
- Brak anteny AM - część osób szuka problemu w kablu, a po prostu nie ma podłączonej właściwej pętli.
- Ustawienie anteny przy metalu - szafka, kaloryfer albo obudowa TV potrafią osłabić odbiór bardziej, niż się wydaje.
Jeśli po poprawnym podłączeniu stacje nadal zanikają, patrzę najpierw na otoczenie: ściany, metalowe meble, zasilacze i pozycję anteny. Dopiero później podejrzewam sam amplituner. Na tej podstawie łatwo zamknąć zakup w jednym, rozsądnym zestawie.
Co kupić, żeby temat zamknąć jednym podejściem
Gdybym miał doradzić jeden praktyczny zestaw, wybrałbym kabel 75 Ω o długości 1,5-3 m, dobrany do konkretnego gniazda, oraz adapter tylko wtedy, gdy naprawdę zmienia się sam typ końcówki. Do tego warto od razu sprawdzić, czy amplituner ma w komplecie antenę AM, bo jej brak częściej wychodzi dopiero po rozpakowaniu sprzętu niż przed zakupem.
Najbezpieczniejsza zasada jest prosta: najpierw sprawdź gniazdo, potem standard kabla, a dopiero później cenę i markę. Taki porządek zwykle oszczędza i nerwy, i kilka niepotrzebnych przejściówek, a przy dobrym ustawieniu anteny daje po prostu lepszy odbiór.
