Kabel antenowy wygląda niepozornie, ale właśnie na jego końcu najczęściej psuje się cały odbiór. W praktyce chodzi o to, jak zarobić końcówkę od anteny tak, by nie zrobić zwarcia na ekranie, nie uszkodzić żyły i dobrać złącze do konkretnego sprzętu. Poniżej rozkładam to na proste kroki: od wyboru wtyku, przez narzędzia, po kontrolę jakości po montażu.
Najpierw dobierz złącze, potem przygotuj kabel i sprawdź, czy nie robisz zwarcia
- Do instalacji TV i satelitarnych najczęściej używa się kabla koncentrycznego 75 Ω oraz złączy F lub IEC.
- Najbezpieczniej zarabia się końcówkę na kablu RG6, ale dokładny wymiar zależy od konkretnego wtyku.
- Złącza kompresyjne są trwalsze i lepsze na zewnątrz, a skręcane sprawdzają się głównie doraźnie w domu.
- Po montażu żyła powinna wystawać minimalnie, a oplot nie może dotykać środkowego przewodnika.
- Jeśli obraz nadal zanika, problem często leży nie w końcówce, tylko w kablu, rozgałęźniku albo antenie.
Najpierw ustal, jakiego złącza naprawdę potrzebujesz
To pierwszy krok, który oszczędza najwięcej czasu. W instalacjach antenowych najczęściej spotykam dwa standardy: F i IEC. F używa się zwykle przy instalacjach satelitarnych, rozdzielaczach, wzmacniaczach i większości nowoczesnych połączeń na kablu koncentrycznym, a IEC częściej trafia do telewizora lub starszych gniazd antenowych.
| Typ złącza | Gdzie zwykle pasuje | Zalety | Ograniczenia |
|---|---|---|---|
| F | Instalacje satelitarne, multiswitche, rozgałęźniki, wzmacniacze, część gniazd TV | Dobry styk, gwintowane połączenie, łatwy montaż seryjny | Wymaga dobrania do średnicy kabla i czasem adaptera do TV |
| IEC | Telewizory, tunery DVB-T2, klasyczne gniazda antenowe | Szybkie podłączenie, popularne w domowych instalacjach | Słabsza odporność mechaniczna niż F, szczególnie przy szarpaniu kablem |
| Kompresyjne F | Miejsca narażone na wilgoć, dach, elewacja, stałe instalacje | Najlepsza szczelność i stabilność połączenia | Wyższy koszt i zwykle potrzebne dodatkowe narzędzie |
| Skręcane F | Szybka naprawa, montaż wewnętrzny, awaryjne podłączenie | Tanie, proste, nie wymagają specjalistycznego sprzętu | Mniej pewne przy długim użytkowaniu, gorzej znoszą wilgoć i naprężenia |
Jeśli kabel ma iść bezpośrednio do telewizora, sprawdzam najpierw, czy sprzęt oczekuje IEC, czy lepiej zastosować F i krótką przejściówkę przy urządzeniu. Kiedy wiem już, co montuję, przechodzę do narzędzi, bo od nich zależy, czy całość wyjdzie czysto i bez nerwów.
Czego potrzebujesz do pracy i ile to zwykle kosztuje
Do porządnego zarobienia końcówki nie trzeba warsztatu, ale kilka rzeczy naprawdę robi różnicę. Najważniejsze jest czyste cięcie, równe zdjęcie izolacji i brak postrzępionego oplotu, który potrafi później zwarć sygnał. Ja zwykle zaczynam od prostych narzędzi, a dopiero przy większej liczbie montaży sięgam po lepszą zaciskarkę.
| Narzędzie lub element | Po co jest | Orientacyjny koszt w Polsce |
|---|---|---|
| Wtyk F skręcany | Szybki montaż wewnętrzny | zwykle kilka złotych za sztukę, często taniej w pakiecie |
| Wtyk F kompresyjny | Trwalsze, szczelniejsze połączenie | zazwyczaj wyraźnie droższy niż skręcany, ale nadal w granicach rozsądku |
| Wtyk IEC | Połączenie z telewizorem lub gniazdem antenowym | zwykle około kilku złotych za sztukę |
| Ściągacz izolacji do kabla koncentrycznego | Równe zdjęcie płaszcza i dielektryka | około 20-80 zł, zależnie od jakości |
| Zaciskarka kompresyjna | Montaż złączy kompresyjnych | zwykle 50-160 zł |
| Obcinacz lub nożyk techniczny | Równe przycięcie przewodu | kilkanaście do kilkudziesięciu złotych |
Przy kablu koncentrycznym liczy się też dopasowanie do średnicy. Standardowe kable domowe to najczęściej RG6 lub jego odpowiedniki 75 Ω, ale nie każdy wtyk pasuje do każdego przewodu. Właśnie dlatego przed montażem patrzę na opis złącza, a nie tylko na jego nazwę. To prowadzi prosto do samego zarabiania końcówki, gdzie najłatwiej o błąd na pierwszym centymetrze kabla.

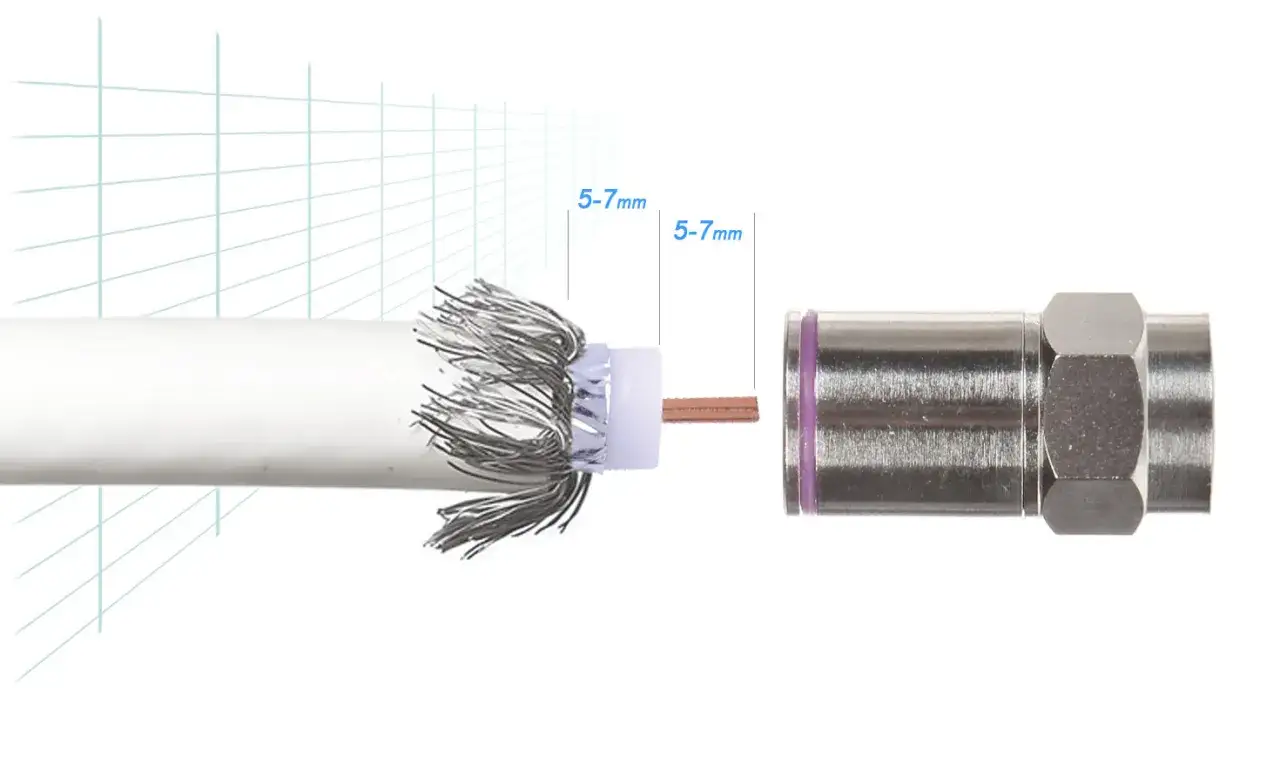

Jak zarobić wtyk F krok po kroku
Tu nie ma magii, tylko precyzja. W praktyce najważniejsze są trzy rzeczy: równe cięcie, czysty oplot i właściwa długość wystającej żyły. Zbyt długi przewodnik środkowy potrafi robić zwarcie, a zbyt krótki nie da pewnego styku.
- Odetnij końcówkę kabla równo, bez miażdżenia płaszcza.
- Zdejmij zewnętrzną izolację na długości zalecanej przez producenta wtyku. W wielu złączach spotyka się standard przygotowania 1/4" x 1/4", czyli około 6-7 mm na każdy z dwóch etapów.
- Odsłoń oplot i odchyl go do tyłu tak, aby nie wystawały luźne druciki.

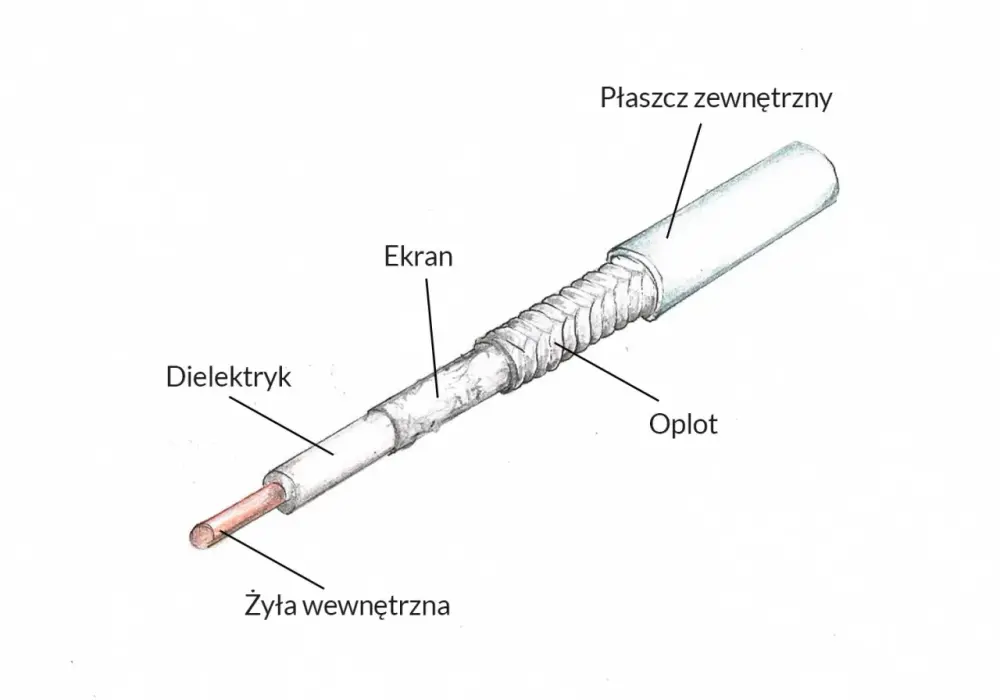

- Nie uszkadzaj dielektryka, czyli białej lub piankowej warstwy izolującej żyłę od ekranu. To ona trzyma geometrię kabla i wpływa na jakość sygnału.
- Wsuń lub wkręć wtyk na kabel do oporu. Jeśli to złącze kompresyjne, dociśnij je zaciskarką zgodną z danym modelem.
- Sprawdź, czy żyła wystaje minimalnie, zwykle około 1-2 mm, i czy oplot nie dotyka środka.
- Na końcu lekko pociągnij za wtyk. Jeśli pracuje luźno, montaż trzeba powtórzyć.
Jeśli coś nie wchodzi bez oporu, nie dopycham tego siłą. Najczęściej problemem jest zły rozmiar złącza albo źle zdjęta izolacja. W kablach antenowych „na siłę” zwykle kończy się zwarciem albo słabym stykiem, a tego potem nie naprawi nawet mocniejszy wzmacniacz. Gdy końcówka ma trafić bezpośrednio do telewizora, trzeba jeszcze rozróżnić standard IEC.
Jak założyć wtyk IEC do telewizora
IEC wygląda prościej niż F, ale zasada przygotowania kabla pozostaje taka sama. To typowe złącze do TV i tunera DVB-T2, dlatego często pojawia się przy końcowym odcinku instalacji domowej. Warto pamiętać, że nie próbuję dopasowywać F do IEC „na wcisk”, bo to nie jest zamiennik jeden do jednego.
Wtyk IEC zakładam podobnie jak F: równe cięcie, zdjęcie płaszcza, odsunięcie oplotu i wsunięcie przewodu do złącza do oporu. Różnica jest taka, że w telewizyjnych instalacjach częściej spotyka się szybkie wtyki skręcane, a na ścianie lub przy gnieździe przydaje się też adapter F-IEC. Taki adapter ma sens wtedy, gdy cała instalacja jest zrobiona na F, a telewizor wymaga IEC, bo nie trzeba wtedy przerabiać całego przewodu.
- Do telewizora wybieram IEC, gdy odbiornik ma klasyczne gniazdo antenowe.
- Do instalacji satelitarnej i osprzętu pośredniego wybieram F.
- Gdy kabel ma przejść przez wąski otwór lub być prowadzony w ciasnej zabudowie, rozważam wtyk kątowy.
Połączenie jest poprawne dopiero wtedy, gdy nie ma naprężenia, a kabel nie zgina się tuż przy złączu. To właśnie te detale najczęściej rozróżniają instalację „na chwilę” od takiej, która działa latami. Skoro wiemy już, jak to zrobić, warto też zobaczyć, gdzie początkujący najczęściej się wykładają.
Najczęstsze błędy, które psują sygnał
W montażach antenowych widzę ciągle te same potknięcia. Większość z nich nie jest groźna na pierwszy rzut oka, ale po kilku dniach albo po pierwszym deszczu wychodzi jako brak sygnału, śnieżenie lub zrywanie obrazu. Najgorsze jest to, że człowiek często winę zrzuca na antenę, choć problem siedzi w samej końcówce.
- Luźne druciki oplotu dotykające żyły środkowej. To klasyczne zwarcie i pierwszy podejrzany przy braku sygnału.
- Zbyt długi koniec żyły, który wystaje za mocno. Może dotykać elementów metalowych albo wyginać się przy podłączeniu.
- Zbyt krótko zdjęty płaszcz, przez co wtyk nie siada do końca. Połączenie jest wtedy niestabilne i podatne na wysunięcie.
- Zły rozmiar złącza do średnicy kabla. To częsty błąd przy przechodzeniu między RG59 a RG6.
- Montaż złącza skręcanego na zewnątrz bez osłony przed wilgocią. Takie połączenie szybciej koroduje i traci parametry.
- Ostry łuk kabla tuż przy wtyku. Wtedy kabel dostaje naprężeń i po pewnym czasie przerywa się żyła albo ekranujący oplot.
Ja po montażu lubię zrobić jeszcze prosty test omomierzem. Jeśli między żyłą a ekranem jest zwarcie, nie ma sensu szukać winy w ustawieniach telewizora. Gdy zwarcia nie ma, a sygnał nadal jest słaby, problem zwykle przenosi się dalej: do anteny, rozgałęźnika, wzmacniacza albo samego przebiegu kabla. To prowadzi do pytania, kiedy warto wydać trochę więcej na lepsze złącze.
Kiedy wybrać kompresję, a kiedy wystarczy skręcane złącze
Tu nie ma jednej odpowiedzi dla wszystkich. Jeśli robię instalację na szybko, wewnątrz mieszkania i bez dużych obciążeń mechanicznych, skręcane złącze bywa wystarczające. Jeżeli jednak kabel idzie na dach, elewację albo do miejsca narażonego na wilgoć, wybieram kompresję. To po prostu bardziej pewny standard na lata.
| Rozwiązanie | Kiedy ma sens | Największy plus | Największy minus |
|---|---|---|---|
| Skręcane F | Domowa, jednorazowa naprawa, montaż wewnętrzny | Szybkość i niski koszt | Słabsza trwałość i większa podatność na rozluźnienie |
| Crimp | Gdy masz odpowiedni zacisk i robisz kilka połączeń | Dobre trzymanie mechaniczne | Musi być idealnie dobrane narzędzie i rozmiar |
| Kompresyjne | Stała instalacja, dach, zewnętrzne prowadzenie kabla | Najlepsza szczelność i odporność | Wyższy koszt zakupu i montażu |
| Tool-less compression | Gdy chcesz wygodę kompresji bez klasycznej zaciskarki | Szybki montaż i dobra jakość | Trzeba trzymać się kompatybilnego systemu |
Moja praktyczna zasada jest prosta: do internetu i telewizji nie oszczędzam na złączu tam, gdzie kabel pracuje w trudnych warunkach. Ta różnica kosztuje niewiele, a często decyduje o tym, czy połączenie wytrzyma cały sezon deszczu i mrozu. Na koniec zostaje jeszcze jedna rzecz, o której rzadko się mówi, choć potrafi zaoszczędzić godzinę szukania błędu.
Co sprawdzam, gdy końcówka jest gotowa, a obraz nadal rwie
Jeśli końcówka wygląda dobrze, a sygnał wciąż jest niestabilny, nie zakładam od razu, że montaż był zły. Najpierw sprawdzam całą trasę: kabel, przejściówki, rozgałęźniki, zasilanie wzmacniacza i samą antenę. Bardzo często przyczyna leży w jednym z tych miejsc, a nie w ostatnich trzech centymetrach przewodu.
W kolejności robię zwykle cztery rzeczy: podmieniam odcinek kabla na pewny, sprawdzam, czy wtyk nie poluzował się po dociśnięciu, oglądam czy kabel nie ma załamań przy wejściu do złącza i mierzę ciągłość przewodu. Jeśli instalacja jest na zewnątrz, zwracam też uwagę na wilgoć w puszce, stan uszczelnienia i ewentualne ślady korozji. To właśnie te detale odróżniają poprawnie zarobioną końcówkę od takiej, która tylko wygląda dobrze na pierwszy rzut oka.
Jeśli mam doradzić jedną rzecz, to tę: nie zgaduję wymiarów i nie montuję przypadkowego złącza do przypadkowego kabla. Dobrze dobrany wtyk, czyste zdjęcie izolacji i brak zwarcia na ekranie robią większą różnicę niż większość „cudownych” napraw sygnału. W praktyce to właśnie ten mały fragment instalacji najczęściej decyduje, czy antena działa stabilnie, czy zaczyna kaprysić przy każdej zmianie pogody.
