Najprostsza domowa antena do radia UKF to zwykle zwykły dipol z przewodu, ale o dobrym odbiorze decydują nie tylko centymetry kabla. Liczy się też sposób podłączenia, ustawienie w przestrzeni i to, czy antena pracuje w środku pasma FM, czy przypadkowo jest za krótka albo za długa. W tym tekście pokazuję, jak zrobić antenę UKF do radia, jak dobrać jej wymiary i kiedy warto sięgnąć po inny wariant niż klasyczny dipol.
Najważniejsze rzeczy, które decydują o odbiorze FM
- Najprostszy i najtańszy wariant to dipol z dwóch równych ramion z dwużyłowego przewodu.
- Na początek dla środka pasma FM przyjmij 2 × 72-75 cm i zostaw mały zapas do przycięcia.
- W Polsce pasmo UKF FM obejmuje 87,5-108 MHz, więc antena musi być kompromisem, a nie idealnym strojem na jedną stację.
- Przy wejściu 75 Ω najlepiej sprawdza się koncentryk, a przy starych wejściach 300 Ω wygodny bywa dipol składany.
- Wysokość i odległość od metalu często poprawiają odbiór bardziej niż „mocniejszy” kabel.
Najprostsza antena FM, która naprawdę działa
Jeżeli celem jest poprawa odbioru w mieszkaniu, to w praktyce najczęściej wygrywa klasyczny dipol półfalowy. To konstrukcja banalna: dwa równe ramiona, punkt zasilania pośrodku i zwykły kabel prowadzący do radia. Jej przewaga nie polega na żadnej magicznej technologii, tylko na tym, że jest dobrana do pasma FM, a nie do przypadku.
Pasmo UKF FM w Polsce ma szeroki zakres, więc antena rezonansowa nie będzie idealna na każdą stację z osobna. Mimo to dobrze zrobiony dipol daje zaskakująco stabilny efekt, zwłaszcza przy lokalnych nadajnikach i w pomieszczeniu, gdzie liczy się powtarzalność odbioru bardziej niż laboratoryjna precyzja. Z mojego punktu widzenia to najlepszy pierwszy krok, zanim zacznie się wydawać pieniądze na aktywne anteny i wzmacniacze. Żeby taki układ zadziałał, trzeba jednak dobrać długość ramion do częstotliwości, a nie do tego, ile akurat zostało kabla w szufladzie.
Jak dobrać długość i materiał do pasma UKF
Najwygodniej myśleć o tym tak: antena ma mieć długość zbliżoną do pół fali dla częstotliwości, na której chcesz odbierać większość stacji. W praktyce oznacza to, że dla środkowego fragmentu pasma FM najlepiej zacząć od dłuższego odcinka i potem przyciąć go po kilka milimetrów, jeśli odbiór poprawia się tylko w jednym zakresie. Dla szybkiego strojenia używam orientacyjnie zasady: lepiej zacząć minimalnie za długo niż za krótko.
Jeśli chcesz liczyć dokładniej, przyjmij jako punkt wyjścia długość całkowitą dipola w zakresie około 144-150 / f w metrach, gdzie f podajesz w megahercach. To tylko start, bo izolacja przewodu, otoczenie i sposób montażu potrafią zmienić wynik o kilka centymetrów. Właśnie dlatego poniższe wartości traktuję jako praktyczne widełki do pierwszego cięcia, a nie jako świętą wartość końcową.
| Częstotliwość | Długość całkowita dipola | Długość jednego ramienia | Do czego najlepiej się nadaje |
|---|---|---|---|
| 88 MHz | 1,64-1,70 m | 82-85 cm | Dolna część pasma i stacje lokalne |
| 95 MHz | 1,51-1,58 m | 76-79 cm | Środek pasma FM |
| 100 MHz | 1,44-1,50 m | 72-75 cm | Najwygodniejszy punkt startowy |
| 108 MHz | 1,33-1,39 m | 67-70 cm | Górna część pasma FM |
Do prostego dipola wystarczy dwużyłowy przewód, na przykład kabel głośnikowy, cienki przewód instalacyjny albo tańszy kabel typu twin-lead. Jeśli radio ma wejście 75 Ω, lepiej iść w koncentryk; jeśli ma klasyczne zaciski 300 Ω, możesz od razu przygotować wersję symetryczną. Kiedy długość masz już przybliżoną, można przejść do fizycznego złożenia anteny.

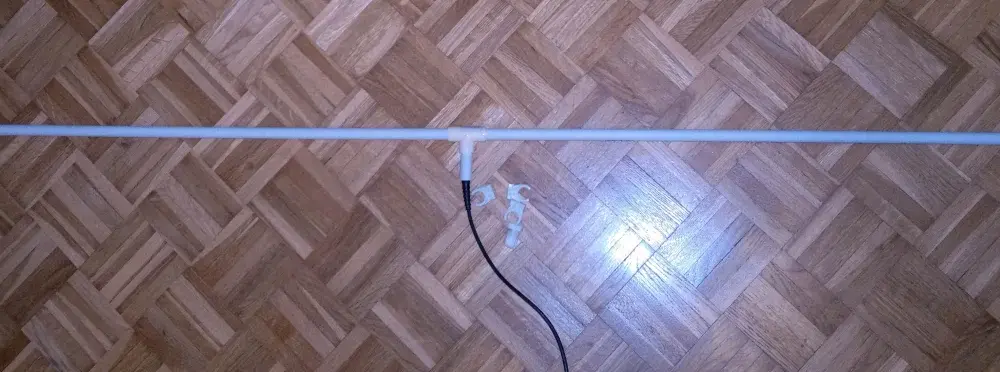

Jak zbudować dipol krok po kroku
Do wykonania prostego dipola nie potrzebujesz specjalistycznych narzędzi. W zupełności wystarczą nożyk, obcinaczki, taśma izolacyjna i kawałek przewodu. Jeśli robię taki projekt dla siebie, wolę zostawić więcej zapasu niż przycinać „na styk” - to zwykle oszczędza drugą rundę poprawek.
Materiały, które wystarczą na start
| Element | Ile | Po co | Szacunkowy koszt |
|---|---|---|---|
| Dwużyłowy przewód 2-3 m | 1 odcinek | Ramiona dipola | 5-15 zł |
| Kabel do radia lub wtyk dopasowany do wejścia | 1 sztuka | Podłączenie anteny | 5-20 zł |
| Taśma, opaski, mały izolator | Kilka sztuk | Mocowanie i odciążenie przewodu | 2-10 zł |
| Opcjonalny ferryt albo prosty choke | 1 komplet | Ograniczenie zakłóceń po kablu | 0-15 zł |
| Razem | - | - | 10-30 zł |
Przeczytaj również: Najlepsza antena pokojowa do bloku, która rozwiąże problemy z sygnałem
Montaż
- Przytnij dwa równe odcinki przewodu. Dla środka pasma zacznij od 2 × 75 cm, jeśli chcesz mieć zapas do strojenia.
- Rozdziel środek przewodu na 10-15 cm i zaznacz punkt zasilania.
- Połącz jeden przewód z żyłą gorącą, drugi z ekranem kabla koncentrycznego albo z zaciskami 300 Ω, zależnie od wejścia radia.
- Zawieś antenę możliwie wysoko i bez kontaktu z metalem. Jeśli możesz, ustaw ją pionowo, bo wiele nadajników FM pracuje właśnie w takiej polaryzacji.
- Włącz radio, znajdź stację i jeśli poprawa pojawia się tylko przy części pasma, skróć obie strony po 3-5 mm.
Najważniejsza zasada jest prosta: łatwo skrócić, trudno wydłużyć. Dlatego pierwszy egzemplarz zawsze robię minimalnie za długi. Po złożeniu zostaje już tylko kwestia podłączenia i ustawienia całego układu.
Jak podłączyć i ustawić antenę, żeby nie tracić sygnału
Jeśli radio ma wejście antenowe 75 Ω, najpraktyczniejszy jest kabel koncentryczny. Przy wejściu 300 Ω lepiej sprawdza się przewód symetryczny, czyli twin-lead lub folded dipole. Różnica jest ważna, bo antena symetryczna i kabel niesymetryczny nie lubią być łączone byle jak; w idealnym świecie robi się między nimi balun, czyli prosty układ dopasowujący.
Balun to po prostu element, który pomaga połączyć antenę symetryczną z kablem niesymetrycznym bez niepotrzebnych strat. Jeśli nie chcesz komplikować projektu, przy odbiorze wystarczy często zwykłe, poprawne połączenie i odrobina porządku w prowadzeniu przewodu. Przy punktach styku warto też pamiętać o jednym detalu: kabel powinien odchodzić od anteny pod kątem prostym, a nie biec równolegle do ramion.
- Żyła wewnętrzna koncentryka idzie do jednego ramienia, a oplot do drugiego.
- Jeśli chcesz ograniczyć prądy płynące po zewnętrznej stronie oplotu, zrób przy punkcie zasilania 5-7 zwojów kabla o średnicy około 5-7 cm. Taki prosty choke działa jak dławik na kablu.
- Nie prowadź anteny tuż przy metalowej szafce, kaloryferze, zasilaczu, routerze albo listwie LED.
- W mieszkaniu często lepszy efekt daje górna część okna, ściana bliżej sufitu albo strych niż miejsce obok samego radia.
- Jeżeli sygnał jest mocno zaszumiony, najpierw zmień pozycję anteny, dopiero później myśl o wzmacniaczu.
Gdy kabel i pozycja są już sensowne, warto porównać kilka wariantów, bo nie każda antena pasuje do każdego radia.
Który wariant sprawdzi się najlepiej w mieszkaniu, a który na strychu
Wbrew pozorom nie zawsze trzeba budować dokładnie taki sam układ. Inaczej zachowuje się antena ustawiona na strychu, inaczej w pokoju, a jeszcze inaczej przy starym tunerze z zaciskami 300 Ω. Dla czytelnika najważniejsze jest to, by wybrać konstrukcję, która pasuje do warunków, a nie tylko do teorii.
| Wariant | Kiedy ma sens | Zalety | Ograniczenia | Szacunkowy koszt |
|---|---|---|---|---|
| Prosty dipol z dwużyłowego przewodu | Mieszkanie, strych, szybka poprawa odbioru | Najtańszy, łatwy do zrobienia, bardzo skuteczny jak na prostą konstrukcję | Wymaga miejsca na rozłożenie ramion | 10-30 zł |

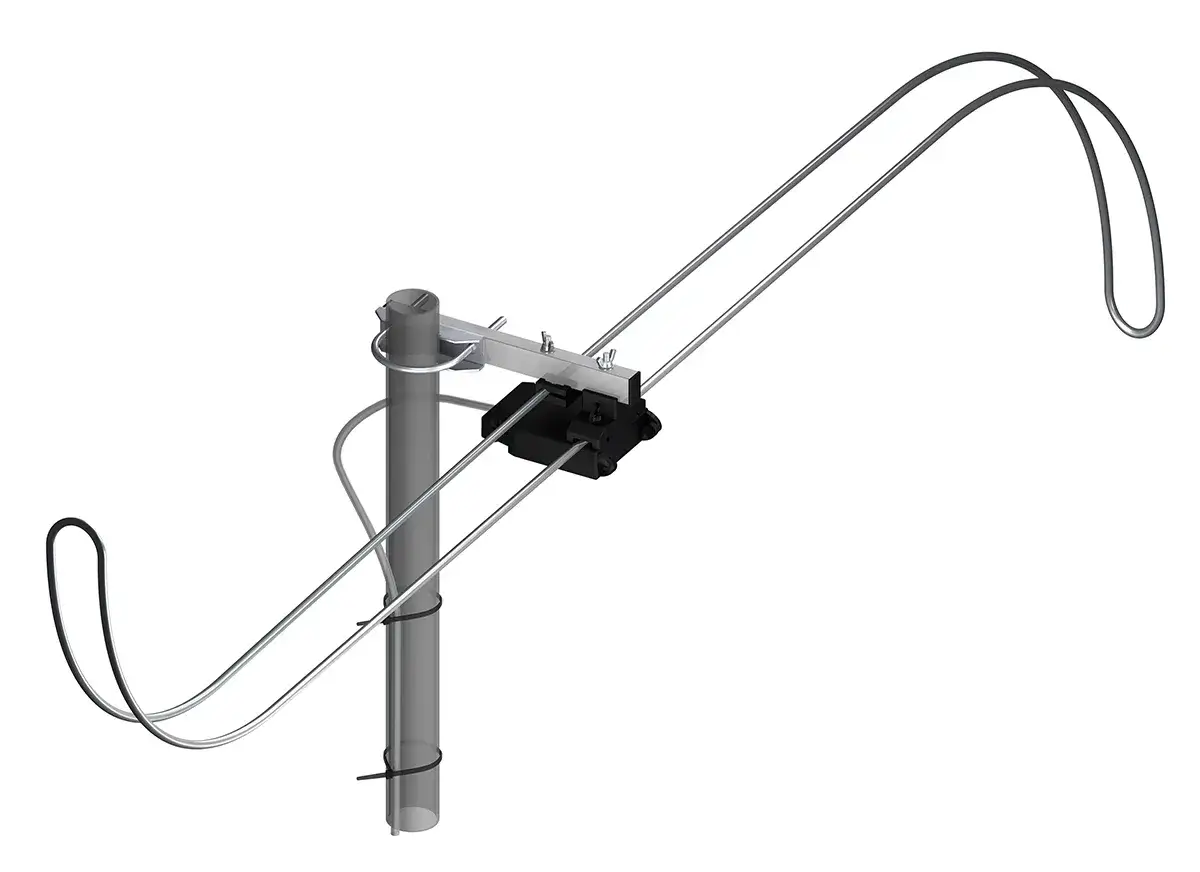

| Dipol składany na taśmie 300 Ω | Stare tunery i radia z wejściem 300 Ω | Dobre dopasowanie do klasycznych wejść, porządny odbiór bez kombinowania | Trudniej go sensownie podłączyć do nowego sprzętu | 15-40 zł |
| Pionowy promiennik z przeciwwagą | Gdy radio stoi przy oknie albo chcesz zachować mało widoczny montaż | Zajmuje mało miejsca, bywa wygodny w pionowej polaryzacji | Wrażliwy na otoczenie i zwykle bardziej kapryśny niż dipol | 10-35 zł |
Jeżeli miałbym wskazać jeden wariant „na start”, wybrałbym zwykły dipol. Dopiero gdy ten układ działa, ale chcesz go dopasować do konkretnego tunera albo warunków w mieszkaniu, warto sięgać po bardziej wyspecjalizowane rozwiązania. Następny krok to odcięcie najczęstszych błędów, bo one potrafią zepsuć nawet dobrze policzoną antenę.
Najczęstsze błędy, przez które antena działa gorzej niż powinna
W większości domowych instalacji problemem nie jest sam pomysł na antenę, tylko detale montażu. Widzę to regularnie: ktoś robi poprawny dipol, ale wiesza go tuż przy metalowej szafce, prowadzi kabel równolegle do ramion albo skraca antenę zbyt agresywnie, bo „stacja gra prawie dobrze”.
- Zbyt blisko metalu - kaloryfer, regał, futryna i obudowa sprzętu potrafią zmienić charakterystykę anteny.
- Kabel biegnący równolegle do ramion - wtedy część sygnału zamiast trafiać do radia, wraca po kablu.
- Brak zapasu do strojenia - jeśli od razu utniesz przewód „na gotowo”, nie ma już czego poprawiać.
- Montowanie nisko przy podłodze - 30-50 cm różnicy wysokości czasem daje większy efekt niż wymiana kabla.
- Liczenie na sam wzmacniacz - wzmacniacz nie naprawia złej anteny, tylko wzmacnia również szum i zakłócenia.
Jeśli po poprawieniu tych rzeczy nadal brakuje jakości, problem leży zwykle w warunkach odbioru, więc warto sprawdzić jeszcze kilka prostych korekt. Wtedy ostatni krok to nie kolejny zakup, tylko rozsądne ustawienie całej instalacji.
Co jeszcze poprawia odbiór bardziej niż samo wydłużanie kabla
Najlepsze efekty zwykle daje nie jeden „trik”, tylko kilka drobnych ruchów naraz. Podniesienie anteny o 50-100 cm, odsunięcie jej od elektroniki i ustawienie w bardziej otwartej przestrzeni potrafi zrobić większą różnicę niż kolejny metr przewodu. Jeśli antena ma trafić na strych, wolę umieścić ją jak najdalej od instalacji elektrycznej i zasilaczy niż kombinować z przypadkowym wzmocnieniem sygnału.
Jeżeli chcesz pójść krok dalej, rozważ prostą antenę kierunkową na zewnątrz, ale tylko wtedy, gdy rzeczywiście masz kłopot z zasięgiem, a nie z ustawieniem wewnątrz mieszkania. W praktyce dobrze zrobiony dipol za kilkanaście złotych i porządnie zawieszony kabel rozwiązują większość problemów z odbiorem FM. To najuczciwsza odpowiedź na pytanie, jak zrobić antenę UKF do radia: zacząć prosto, policzyć długość, dobrze ustawić i dopiero później komplikować układ, jeśli faktycznie jest to potrzebne.
Jeśli zrobisz antenę z zapasem, poprawnie ją zasilisz i odsuniesz od metalu, masz dużą szansę na wyraźnie czystszy odbiór bez kupowania drogich dodatków. W domowych warunkach to zwykle najrozsądniejsza droga między efektem a kosztem.
