Gdy pojawia się pytanie, gdzie skierować antenę naziemną, odpowiedź nie sprowadza się do jednego uniwersalnego kierunku. Trzeba wziąć pod uwagę konkretny nadajnik, azymut, polaryzację oraz to, czy sygnał ma po drodze przeszkody terenowe albo zabudowę. W tym tekście pokazuję prosty sposób ustawienia anteny, różnice między pasmem UHF i VHF oraz błędy, które najczęściej psują odbiór.
Najkrótsza droga do dobrego odbioru to nadajnik, kierunek i polaryzacja
- Najpierw ustal, z którego nadajnika chcesz odbierać sygnał i które multipleksy są dla Ciebie ważne.
- W praktyce liczą się trzy rzeczy: azymut, pasmo i polaryzacja anteny.
- Najczęstszy błąd to ustawianie anteny „na oko” bez sprawdzenia konkretnego obiektu nadawczego.
- W wielu lokalizacjach MUX-8 wymaga osobnego podejścia, bo pracuje w paśmie VHF.
- Jeśli obraz klatkuje, winny bywa nie tylko kierunek, ale też kabel, wzmacniacz albo zbyt niska wysokość montażu.
Najpierw ustal, z którego nadajnika odbierasz sygnał
W praktyce nie ma sensu kierować anteny „na miasto” albo „na najbliższy maszt”, bo w jednej lokalizacji możesz widzieć kilka obiektów nadawczych. Ja zaczynam od tego, który multiplex chcesz odebrać i jaki nadajnik obsługuje go najlepiej w Twoim miejscu zamieszkania. UKE przypomina, że bez ustawienia anteny w stronę nadajnika odbiór nie będzie stabilny, a w blokach i na osiedlach to właśnie kierunek często robi największą różnicę.
- Sprawdź w mapie nadajników swoją miejscowość i najbliższe obiekty nadawcze.
- Wybierz multipleksy, które są dla Ciebie ważne, a nie tylko pierwszy lepszy nadajnik na liście.
- Zapisz azymut, odległość i polaryzację.
- Jeśli widzisz kilka nadajników w podobnym zasięgu, wybierz ten z pełniejszą ofertą kanałów i lepszą drogą sygnału.
Jeśli mieszkasz w bloku, zacznij też od zbiorczej instalacji antenowej. Czasem problem nie leży w Twoim ustawieniu, tylko w tym, że cały budynek ma źle podłączony tor sygnałowy. Mając ten punkt odniesienia, łatwiej odczytasz mapę i unikniesz kręcenia anteną bez planu. Kiedy znasz już nadajnik, najwięcej mówi sama mapa.
Jak odczytać mapę nadajników bez zgadywania

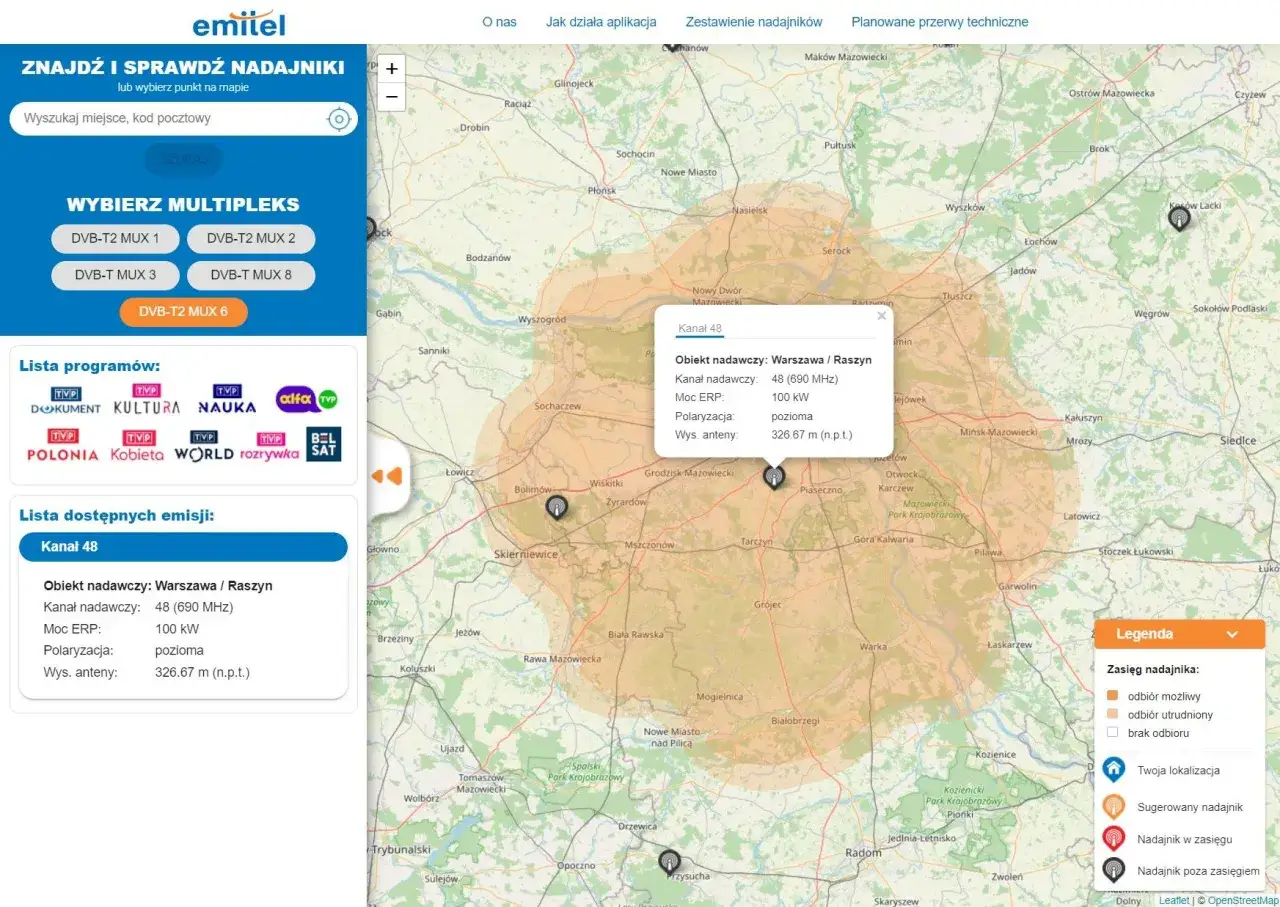

Najbardziej użyteczne są mapy i aplikacje, które pokazują nie tylko odległość, ale też kierunek, pasmo i polaryzację. W EmiMaps można sprawdzić, w jaką stronę powinna być skierowana antena dla konkretnej lokalizacji i konkretnego multiplexu. To prostsze niż wygląda, o ile wiesz, na co patrzeć.
| Parametr | Co oznacza | Jak z tego korzystać |
|---|---|---|
| Azymut | Kąt kierunku względem północy, zwykle podany w stopniach | Ustaw antenę możliwie blisko tego kierunku, a potem dopracuj po jakości sygnału |
| Odległość | Przybliżony dystans do nadajnika | Im większa odległość, tym częściej potrzebna jest antena zewnętrzna i wyższy montaż |
| Pasmo | Zakres częstotliwości, np. UHF lub VHF | Dobierz antenę do właściwego pasma, bo samo obrócenie jej nic nie da |
| Polaryzacja | Położenie elementów anteny względem emisji: poziome albo pionowe | Ustaw antenę tak, by jej ułożenie zgadzało się z emisją nadajnika |
| Charakterystyka obiektu | Czy nadajnik promieniuje szerzej, czy ma wyraźną główną wiązkę | Przy nadajniku kierunkowym dokładność ustawienia ma większe znaczenie |
Najważniejszy z tych parametrów to azymut, czyli kąt liczony od północy zgodnie z ruchem wskazówek zegara. Jeśli mapa pokazuje 90 stopni, patrzysz na wschód; jeśli 180, na południe. W praktyce nie chodzi jednak o idealną geometrię, tylko o dobry punkt startowy, po którym robisz drobną korektę na jakości sygnału. Mapa nie widzi ścian, drzew ani sąsiednich budynków, więc w terenie zawsze trzeba zostawić sobie margines na poprawkę.
To właśnie na tym etapie widać najczęściej, czy problemem jest sam kierunek, czy cała technologia odbioru. Jeśli masz już punkt odniesienia, pora odróżnić pasmo od polaryzacji.
Dlaczego pasmo i polaryzacja są równie ważne jak sam azymut
Sama strzałka na nadajnik nie wystarczy, jeśli antena pracuje w złym paśmie albo jest obrócona o 90 stopni względem emisji. To właśnie tu najczęściej gubi się odbiór MUX-8, bo ten multiplex działa w paśmie VHF, podczas gdy pozostałe popularne multipleksy najczęściej trafiają do anten UHF. W wielu lokalizacjach MUX-8 nadaje też w polaryzacji pionowej, choć są wyjątki, więc konkretny obiekt trzeba zawsze sprawdzić osobno.
| Zakres | Typowe zastosowanie | Co sprawdzić w antenie |
|---|---|---|
| UHF | MUX-1, MUX-2, MUX-3 i MUX-6 | Czy antena ma część UHF i czy jest ustawiona zgodnie z emisją, najczęściej poziomo |
| VHF | MUX-8 | Czy antena obsługuje VHF i czy jej elementy są ustawione pionowo lub zgodnie z danym nadajnikiem |
| Polaryzacja pozioma | Najczęstsza dla wielu nadajników UHF | Elementy anteny leżą równolegle do ziemi |
| Polaryzacja pionowa | Częsta przy emisjach VHF, zwłaszcza dla części obiektów MUX-8 | Elementy anteny stoją „na sztorc” |
W praktyce czytam to tak: jeśli odbierasz tylko standardowe multipleksy, zwykle wystarczy poprawnie ustawiona antena UHF w polaryzacji zgodnej z nadajnikiem. Jeśli chcesz mieć też pełny dostęp do MUX-8, potrzebujesz anteny z obsługą VHF albo osobnej sekcji VHF. Zysk anteny to nie to samo co moc wzmacniacza; chodzi o to, jak dobrze sama konstrukcja zbiera sygnał z określonego kierunku. Dlatego nie kupuję anteny wyłącznie po napisie na pudełku typu „cyfrowa” albo „HD”.
Skoro wiesz już, co oznaczają parametry emisji, pora przejść do praktycznego ustawienia anteny.
Ustaw antenę krok po kroku i nie poprawiaj jej na ślepo
Ja zawsze robię to w tej kolejności, bo przypadkowe kręcenie anteną zwykle kończy się tylko większym chaosem.
- Ustaw antenę jak najwyżej i możliwie „na czysto”, bez metalowych przeszkód tuż obok.
- Wyznacz wstępny kierunek kompasem w telefonie albo według mapy nadajnika.
- Ustaw polaryzację zgodnie z parametrami emisji.
- Wykonaj pełne wyszukiwanie kanałów w telewizorze albo dekoderze.
- Porównaj jakość sygnału, a nie tylko jego siłę.
- Przesuwaj antenę o kilka stopni, a nie o pół obrotu, i zapisuj najlepsze ustawienie.
Jeśli antena stoi w pokoju, postaw ją przy oknie po stronie nadajnika i odsuwaj od routerów, listw zasilających oraz grubych ścian. Jeśli masz antenę zewnętrzną, sprawdź też mocowanie kabla i złączki, bo luźny styk potrafi zepsuć odbiór bardziej niż niewielka pomyłka w kierunku. Po znalezieniu najlepszego położenia dokręć wszystko dopiero na końcu. Jeśli obraz nadal nie trzyma jakości, problem zwykle kryje się w jednym z kilku typowych błędów.
Najczęstsze błędy, które wyglądają jak zły kierunek
W praktyce bardzo często ktoś obraca antenę przez pół godziny, a winny jest zupełnie inny element. Najpierw podejrzewam zbyt mocny wzmacniacz, potem kabel, a dopiero później sam azymut. To oszczędza czas i nerwy.
| Objaw | Prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Obraz klatkuje tylko wieczorem lub przy deszczu | Zbyt mały margines sygnału | Podnieś antenę, skróć tor kablowy albo przejdź na antenę zewnętrzną kierunkową |
| Brak tylko części kanałów | Zła polaryzacja albo brak obsługi VHF/UHF | Sprawdź pasmo, zwłaszcza MUX-8, i skoryguj ustawienie anteny |
| Siła sygnału jest wysoka, ale jakość niska | Przesterowany wzmacniacz | Usuń wzmacniacz albo zamień go na pasywny układ |
| Kanały znikają po ponownym skanowaniu | Telewizor zapisuje inny nadajnik albo starą listę | Usuń listę kanałów i zrób wyszukiwanie od nowa |
| Odbiór poprawia się po dotknięciu anteny | Słabe połączenie lub zbyt niska lokalizacja anteny | Sprawdź złącza, kabel i przenieś antenę wyżej |
Do tej listy dodałbym jeszcze jeden test: porównaj odbiór na innym telewizorze albo u sąsiada w tym samym budynku. Jeśli jeden odbiornik działa lepiej od drugiego, problem może leżeć w dekoderze, ustawieniach lub starej instalacji wewnętrznej. Przy starszym sprzęcie czasem wystarcza zewnętrzny dekoder za około 100-200 zł, ale zanim cokolwiek kupisz, upewnij się, że najpierw nie zawodzi sama instalacja antenowa. Jeśli po tych korektach sygnał wciąż jest niestabilny, nie męcz jednej anteny bez końca.
Kiedy lepiej zmienić antenę niż dalej ją kręcić

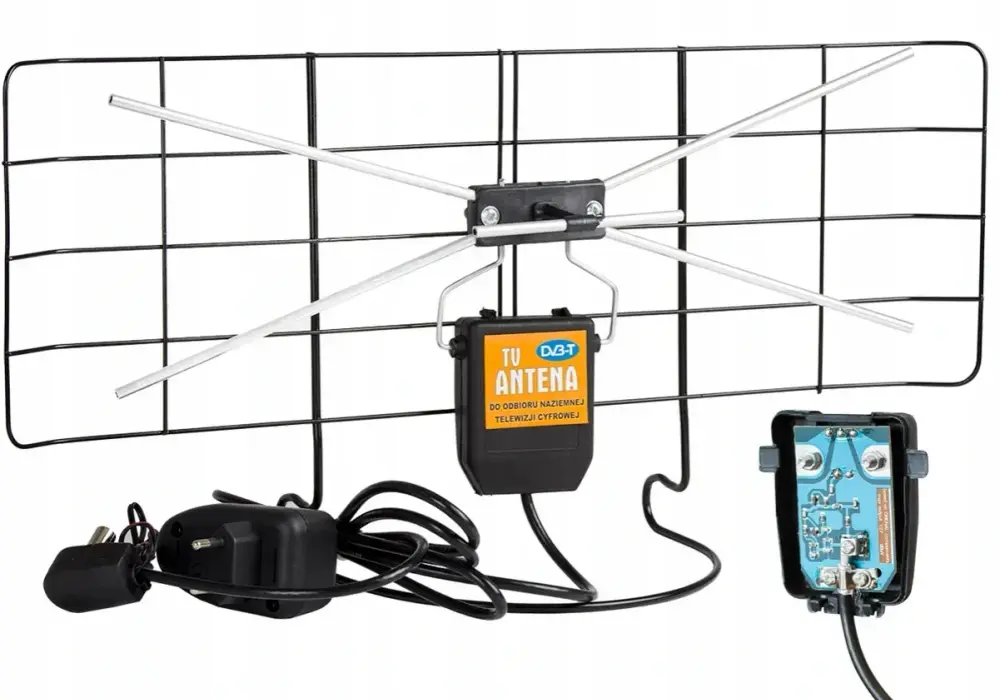

Bywa, że najlepszą decyzją nie jest kolejne ustawienie tej samej anteny, tylko zmiana jej typu. Jeśli sygnał ma słabą drogę, antena pokojowa albo panelowa zwykle nie da stabilności, nawet jeśli na chwilę pokaże pełny pasek na ekranie. To właśnie dlatego nie kupuję anteny wyłącznie po hasłach z opakowania.
| Sytuacja | Co zwykle działa | Orientacyjny koszt |
|---|---|---|
| Blisko nadajnika i bez przeszkód | Mała antena zewnętrzna pasywna, a pokojowa tylko awaryjnie | 50-150 zł |
| Osiedle, średnia odległość, zabudowa po drodze | Antenna kierunkowa zewnętrzna UHF | 80-250 zł |
| Chcesz odbierać także MUX-8 | Zestaw UHF + VHF albo antena combo | 120-350 zł |
| Dużo zakłóceń w kablu lub połączeniach | Lepszy kabel, mniej łączeń, porządne złącza | 20-100 zł |
| Sygnał jest mocny, ale obraz nadal się rwie | Rezygnacja ze wzmacniacza albo wymiana na słabszy | Najczęściej bez dużego kosztu, jeśli wystarczy zmiana konfiguracji |
Orientacyjnie prosta antena zewnętrzna kosztuje zwykle kilkadziesiąt do kilkuset złotych, a dołożenie lepszego kabla czy drobnych elementów montażowych jest tańsze niż wymiana całego systemu. Wzmacniacz traktuję jako ostatni element do sprawdzenia, nie jako pierwszy odruch. Jeśli sygnał jest już mocny, a obraz nadal klatkuje, wzmacniacz może tylko pogorszyć sytuację przez przesterowanie. Gdy system już działa, liczy się utrzymanie tego efektu.
Po ustawieniu anteny zrób jeszcze te trzy rzeczy
Jeśli po jednej korekcie wszystko działa, nie kończ od razu pracy. W odbiorze naziemnym najlepiej sprawdza się podejście „ustaw, zapisz, zabezpiecz”.
- Zapisz kierunek i polaryzację, żeby po wichurze albo remoncie nie zaczynać od zera.
- Dokręć mocowania i sprawdź kabel po kilku dniach, bo luźny uchwyt potrafi zmienić ustawienie o kilka stopni.
- Przeprowadź test na kilku kanałach, nie tylko na jednym multiplexie, bo każdy może zachowywać się trochę inaczej.
- Wracaj do korekty po zmianach otoczenia - nowe rusztowanie, gęste liście czy nawet przestawiony maszt czasem obniżają margines odbioru.
Jeśli te trzy rzeczy masz odhaczone, temat przestaje być przypadkowy. Zamiast zgadywania zostaje prosty schemat: nadajnik, kierunek, pasmo, polaryzacja i dopiero na końcu ewentualny wzmacniacz. To w praktyce najszybsza droga do stabilnego odbioru.
