W praktyce pomiar odbioru z anteny sprowadza się do trzech rzeczy: poziomu sygnału, jego jakości i zapasu bezpieczeństwa całej instalacji. W tym tekście pokazuję, jak zmierzyć sygnał antenowy bez zgadywania, czym różni się kreska na telewizorze od realnych parametrów i kiedy wystarczy szybka korekta kierunku, a kiedy problem siedzi w kablu, wzmacniaczu albo zasilaniu. Skupiam się przede wszystkim na naziemnej telewizji DVB-T2, bo to dziś najczęstszy domowy scenariusz w Polsce.
Najważniejsze rzeczy, które warto wiedzieć przed pomiarem
- Procenty z telewizora są orientacyjne i nie zastępują pomiaru w dBµV, MER i BER.
- W DVB-T2 sama siła sygnału nie wystarcza. Jakość jest zwykle ważniejsza od samej kreski.
- W domowych instalacjach sensowny zakres poziomu sygnału to najczęściej 48-74 dBµV, zależnie od modulacji i warunków.
- MER około 30-31 dB daje wygodny zapas, a około 26 dB to praktyczne minimum dla popularnej modulacji 64-QAM.
- Jeśli siła jest wysoka, a jakość słaba, najpierw sprawdź ustawienie anteny, kabel i złącza, a dopiero potem myśl o wzmacniaczu.
- Najlepszy wynik to nie najwyższy możliwy odczyt, tylko stabilny odbiór z marginesem.
Co tak naprawdę mierzysz, gdy sprawdzasz sygnał z anteny
W odbiorze cyfrowym nie ma sensu patrzeć wyłącznie na jedną liczbę. Sygnał może być mocny, ale zaszumiony, przesterowany albo odbity od przeszkód, więc telewizor pokaże wysoką kreskę, a obraz i tak będzie się sypał. Ja zawsze rozdzielam trzy poziomy: siłę, jakość i margines pracy instalacji.
| Parametr | Co oznacza | Jak go czytać |
|---|---|---|
| Poziom sygnału | Moc sygnału w kanale, zwykle podawana w dBµV | Pomaga ocenić, czy instalacja nie jest zbyt słaba albo zbyt mocna |
| MER | Jakość modulacji i odporność na zakłócenia | Im wyższy, tym lepiej; około 30-31 dB to już wygodny zapas |
| BER | Liczba błędów bitowych w sygnale | Im mniejszy, tym lepiej; liczy się przede wszystkim stabilność odczytu |
| C/N | Stosunek sygnału do szumu | Niski C/N zwykle tłumaczy przycinanie obrazu mimo mocnego sygnału |
To właśnie dlatego telewizja cyfrowa działa jak przełącznik, a nie jak analogowy suwak. Przez długi czas wszystko wygląda dobrze, a potem bardzo szybko pojawiają się zacięcia, klatkowanie albo całkowity zanik obrazu. Tę granicę opisuje się często jako cyfrowy "klif" i to pojęcie dobrze wyjaśnia, dlaczego sama siła sygnału nie wystarcza do oceny odbioru. Gdy już wiesz, co ma znaczenie, pozostaje pytanie o narzędzie, które pokaże te wartości możliwie najuczciwiej.
Czym najlepiej wykonać pomiar
Ja w terenie zaczynam od najprostszego narzędzia, ale nie dlatego, że jest najlepsze, tylko dlatego, że najszybciej pokazuje, czy problem jest oczywisty. Jeśli jednak instalacja ma wzmacniacz, rozgałęźniki albo kilka gniazd, szybka diagnoza z menu telewizora bywa za mało precyzyjna.
| Narzędzie | Kiedy się sprawdza | Co pokaże | Moja ocena |
|---|---|---|---|
| Menu telewizora lub dekodera | Pierwszy test i szybka korekta ustawienia anteny | Najczęściej siłę i jakość w procentach | Dobre na start, ale nie do dokładnej diagnozy |

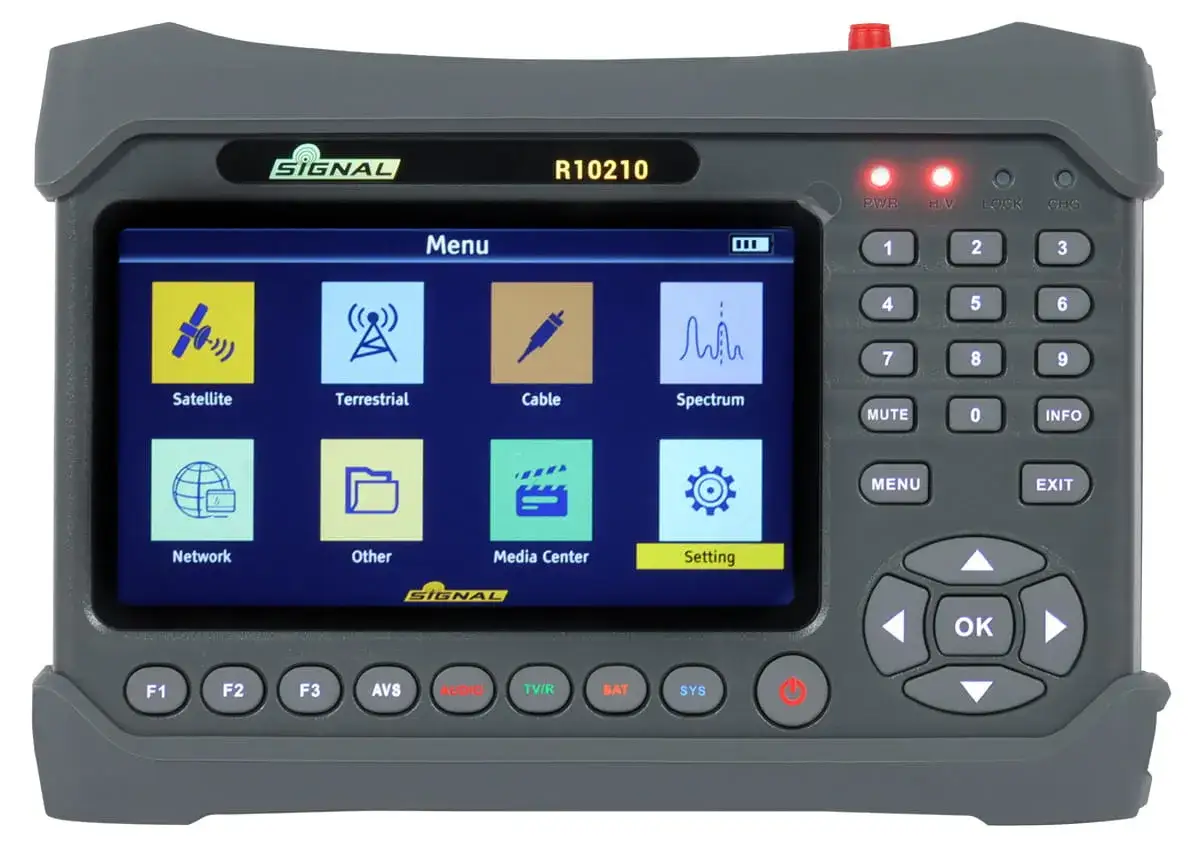

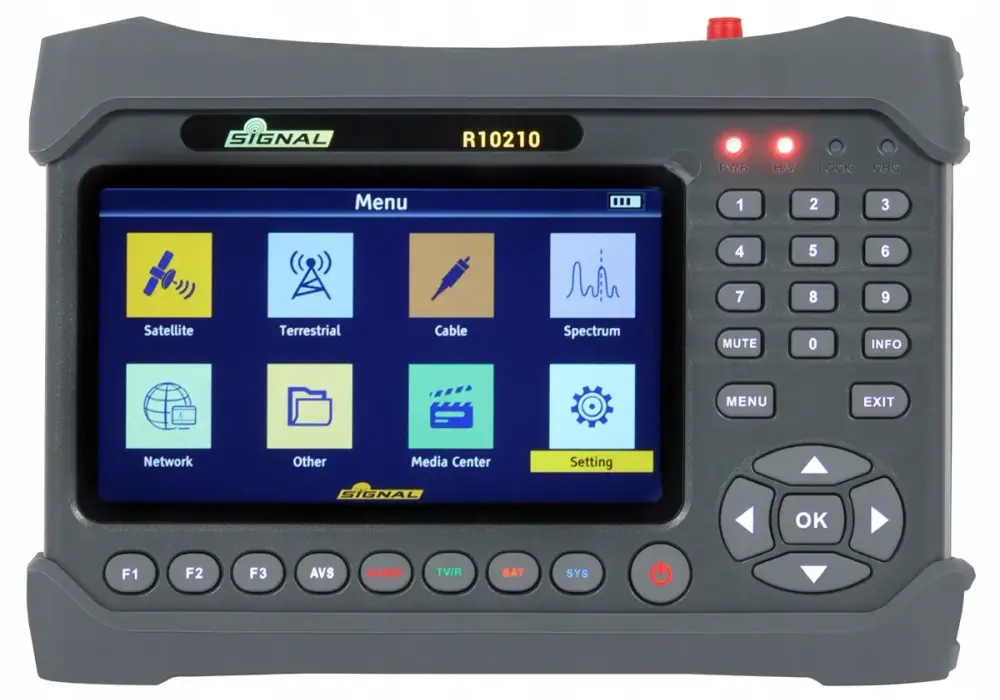

| Prosty miernik DVB-T2 | Ustawianie anteny i domowa diagnostyka | dBµV, MER, BER, czasem C/N | Najlepszy kompromis między ceną a użytecznością |
| Profesjonalny analizator instalatorski | Trudna instalacja, wzmacniacze, kilka gniazd, rozgałęźniki | Pełny zestaw parametrów i stabilność sygnału | Najpewniejszy, ale sensowny głównie przy częstszej pracy |
| USB tuner z laptopem | Techniczne testy i okazjonalny monitoring | Zależy od programu i tunera | Da się użyć, ale to rozwiązanie bardziej dla cierpliwych niż wygodne |
Jeśli korzystasz z miernika, wybierz tryb cyfrowy DVB-T/T2, a nie analogowy. Na sygnale cyfrowym pomiar analogowy potrafi przekłamać wynik o kilka dBµV, a w praktyce różnica może być naprawdę istotna. W jednej z opisanych sytuacji instalacyjnych rozjazd sięgał nawet około 7,8 dBµV, więc łatwo o błędną diagnozę. Narzędzie to tylko połowa sukcesu, druga połowa to kolejność czynności, bo łatwo pomylić sprawdzanie sygnału z przypadkowym klikaniem po menu.
Jak zrobić pomiar krok po kroku
W domowej instalacji lubię działać w tej kolejności: najpierw sprawdzam odbiornik, potem kabel i dopiero na końcu kręcę anteną. Od razu widać wtedy, czy problem jest po stronie ustawienia, czy raczej sprzętu.
Na telewizorze albo dekoderze
- Wejdź w menu informacji o sygnale na tym urządzeniu, które faktycznie odbiera antenę. Jeśli obraz idzie przez dekoder, liczy się jego menu, nie menu samego telewizora.
- Wybierz kanał z problematycznego multipleksu, a nie pierwszy z brzegu program.
- Zapisz siłę i jakość, a jeśli odbiornik pokazuje też MER albo BER, zanotuj również te wartości.
- Obracaj anteną małymi ruchami i obserwuj, czy poprawia się jakość, a nie tylko sama siła.
- Sprawdź kilka kanałów, bo jeden multipleks może zachowywać się lepiej niż drugi.
- Nie oceniaj wyniku po jednym odczycie. W odbiorze cyfrowym potrzebujesz zapasu, a nie jednorazowego skoku.
Przeczytaj również: Najlepsze miejsca montażu anteny GPS do nawigacji w samochodzie
Miernikiem instalatorskim
- Podłącz miernik w miejscu, które chcesz diagnozować: przy antenie, na wejściu instalacji albo przy gnieździe abonenckim.
- Ustaw właściwy standard, czyli DVB-T/T2, oraz konkretny kanał lub częstotliwość.
- Sprawdź poziom w środku kanału 8 MHz, bo to właśnie tam ma sens ocena sygnału cyfrowego.
- Zapisz dBµV, MER i BER. W praktyce to te trzy wartości dają sensowny obraz sytuacji.
- Po drobnej zmianie ustawienia anteny porównaj wyniki jeszcze raz, zamiast ufać pojedynczemu pomiarowi.
- Sprawdź też kanał sąsiedni, żeby upewnić się, że ustawienie nie jest dobre tylko dla jednego multipleksu.
Najczęstszy błąd to kręcenie anteną pod wynik procentowy, bez patrzenia na jakość. To mylące, bo wysoka siła nie oznacza jeszcze dobrego odbioru. W praktyce lepiej mieć trochę mniej "mocy", ale większy margines jakości i stabilniejszy obraz. Skoro wyniki potrafią zdradzić dużo, równie ważne jest to, co najczęściej je psuje.
Jak odczytać wyniki bez zgadywania
Największy błąd początkujących jest prosty: widzą wysoki procent i uznają, że temat jest zamknięty. Ja patrzę odwrotnie - najpierw na stabilność i margines, dopiero potem na samą wartość siły.
| Wynik | Co to zwykle znaczy | Co zrobiłbym dalej |
|---|---|---|
| < 48 dBµV | Sygnał bywa za słaby dla wielu konfiguracji DVB-T/T2 | Sprawdzam antenę, kabel, złącza i zasilanie wzmacniacza |
| 48-54 dBµV | Odbiór może działać, ale zapas jest niewielki | Patrzę na MER i BER, bo to one pokażą, czy instalacja ma rezerwę |
| 55-74 dBµV | Dobry zakres dla większości domowych instalacji | Weryfikuję stabilność na kilku kanałach i nie ruszam niczego, jeśli wszystko działa |
| > 74 dBµV | Możliwe przesterowanie, szczególnie przy wzmacniaczu | Ograniczam wzmocnienie albo sprawdzam, czy wzmacniacz nie jest zbyt mocny |
MER około 30-31 dB daje już wygodny margines, a 26 dB to praktyczne minimum dla popularnej modulacji 64-QAM. BER powinien być możliwie niski i stabilny; jeśli skacze, instalacja pracuje na granicy. Warto też pamiętać, że wysoki poziom przy niskiej jakości zwykle oznacza problem z odbiciami, przesterowaniem albo zbyt agresywnym wzmacniaczem, a nie "za małą antenę".
Jeśli masz tylko procenty z menu telewizora, potraktuj je jako wskazówkę, nie wyrok. U jednego producenta 70 procent może oznaczać zupełnie inny rzeczywisty poziom niż u innego, więc do dokładnej oceny zawsze lepiej podeprzeć się parametrami technicznymi. Skoro samo odczytanie wyniku nie wystarcza, przyjrzyjmy się temu, co najczęściej psuje odbiór mimo pozornie dobrej instalacji.
Dlaczego sygnał bywa słaby mimo poprawnej anteny
W praktyce rzadko winna jest sama antena. Częściej zawodzi drobiazg: źle zaciśnięta wtyczka, kiepski kabel, zasilacz do wzmacniacza, który nie daje napięcia, albo wzmacniacz, który zamiast pomagać, tylko przesterowuje tor.
| Objaw | Najbardziej prawdopodobna przyczyna | Pierwsza korekta |
|---|---|---|
| Siła wysoka, jakość niska | Odbicia, przesterowanie albo zbyt silny wzmacniacz | Zmniejszam wzmocnienie i koryguję kierunek anteny minimalnie, nie skokowo |
| Na wszystkich kanałach jest słabo | Kabel, złącza, zasilanie lub uszkodzona antena | Sprawdzam połączenia i zasilanie przedwzmacniacza |
| Jeden multipleks działa, inny nie | Różnice kierunku nadajnika, tłumienie pasma albo ustawienie na granicy | Testuję kilka kanałów i szukam ustawienia z najlepszym MER |
| Wynik skacze przy wietrze lub deszczu | Brak zapasu, luźny maszt, słabe złącza | Usztywniam montaż i szukam większego marginesu jakości |
| Telewizor nie pokazuje nic, mimo że miernik coś widzi | Zły standard, inne wejście albo problem po stronie dekodera | Sprawdzam źródło sygnału i menu urządzenia odbierającego |
Ja nie dokładam wzmacniacza jako pierwszego ruchu. To kuszące, ale często kończy się jeszcze gorszym wynikiem, bo wzmacniacz nie naprawi odbić i nie poprawi źle zarobionego złącza. Intermodulacja, czyli zakłócenia powstające wewnątrz zbyt mocno obciążonego wzmacniacza, potrafi zepsuć odbiór szybciej niż słaba antena. Najpierw usuwam straty, dopiero potem myślę o podniesieniu poziomu.
Kiedy wystarczy korekta, a kiedy trzeba ruszyć sprzęt
Jeśli po lekkim obrocie anteny MER rośnie, a BER spada, sprawa jest prosta: szukasz najlepszego kierunku i kończysz na najwyższym marginesie, nie na największej kresce. Jeśli natomiast żadna zmiana nie poprawia jakości, problem zwykle siedzi w kablu, w zasilaniu albo w samym torze odbiorczym.
- Tylko ustawienie - gdy poziom jest sensowny, ale jakość poprawia się po drobnej zmianie kąta anteny.
- Kabel lub złącza - gdy sygnał jest niestabilny na wszystkich multipleksach albo reaguje na poruszenie przewodem.
- Wzmacniacz - gdy poziom jest za niski po usunięciu wszystkich zbędnych strat, ale nigdy przed diagnozą.
- Pomoc instalatora - gdy instalacja ma kilka gniazd, rozgałęźniki, wzmacniacze i nie da się wskazać winnego jednym testem.
Praktycznie najlepszy wynik to nie najwyższy możliwy poziom, tylko największy zapas jakości przy stabilnym odbiorze wszystkich ważnych kanałów. To różnica, którą od razu czuć po kilku dniach używania, zwłaszcza gdy pogoda przestaje być sprzymierzeńcem. Ostatni krok to nie sam pomiar, ale wyciągnięcie z niego prostych decyzji, które zostają z instalacją na dłużej.
Jak zostawić instalację z zapasem, a nie tylko z obrazem na teraz
Jeśli chcesz, żeby efekt nie rozpadł się po pierwszym deszczu, zapisuję sobie trzy rzeczy: poziom, MER i kanał, na którym wynik był najgorszy. To wystarcza, żeby po tygodniu wrócić do tych samych punktów i sprawdzić, czy instalacja naprawdę ma zapas.
- Sprawdź 2-3 multipleksy, nie jeden.
- Zostaw antenę tam, gdzie MER jest najwyższy, nawet jeśli siła nie jest rekordowa.
- Usuń zbędne rozgałęźniki i słabe złącza, zanim ruszysz wzmacniacz.
- Jeśli wynik spada po kilku dniach, szukaj problemu w stabilności montażu albo wilgoci w kablu.
W dobrze ustawionej instalacji obraz nie tylko działa, ale działa z zapasem. I właśnie ten zapas jest najuczciwszą odpowiedzią na pomiar sygnału z anteny: nie chodzi o to, żeby coś pokazało, tylko żeby odbiór był stabilny w różnych warunkach i na wszystkich ważnych kanałach.
