Wybór odpowiedniego przekroju kabla jest kluczowy dla bezpieczeństwa i wydajności instalacji elektrycznych. Odpowiedni przekrój kabli zależy od kilku czynników, takich jak moc urządzenia, długość przewodu oraz napięcie zasilania. Właściwe dobranie przekroju pozwala uniknąć problemów, takich jak przegrzewanie się kabli czy straty napięcia, które mogą prowadzić do awarii urządzeń.
W artykule przedstawimy tabele oraz obliczenia, które pomogą w doborze odpowiedniego przekroju kabla w zależności od mocy urządzenia. Zrozumienie tych zasad jest niezbędne, aby zapewnić bezpieczeństwo i efektywność instalacji elektrycznych.
Kluczowe wnioski:
- Przekrój kabla powinien być dostosowany do mocy urządzenia, aby zapewnić bezpieczeństwo i wydajność.
- Dla urządzeń o mocy do 4 kW, zaleca się przekrój 2,5 mm², a dla mocy od 4 do 7 kW - 4 mm².
- W przypadku mocy powyżej 12 kW, przekrój powinien wynosić co najmniej 10 mm² lub więcej.
- Wartości przekrojów kabli należy dobierać także w zależności od długości przewodu oraz napięcia zasilania.
- Obliczenia można przeprowadzać za pomocą wzoru: $$I = \frac{P}{U \cdot \cos \phi}$$, co pozwala na dokładne określenie potrzebnego przekroju kabla.
Jak dobrać odpowiedni przekrój kabla do mocy urządzenia?
Wybór odpowiedniego przekroju kabla jest kluczowy dla zapewnienia bezpieczeństwa i efektywności instalacji elektrycznych. Przekrój kabla musi być dostosowany do mocy urządzenia, aby uniknąć problemów takich jak przegrzewanie się przewodów czy straty napięcia. Odpowiednie dobranie przekroju wpływa nie tylko na bezpieczeństwo, ale także na trwałość i niezawodność całego systemu elektrycznego.
Warto pamiętać, że dobór przekroju kabla zależy od kilku czynników, takich jak długość przewodu, napięcie zasilania oraz sposób ułożenia kabla. Istnieją tabele i kalkulatory, które mogą pomóc w tym procesie, jednak podstawowe zasady powinny być znane każdemu, kto zajmuje się instalacjami elektrycznymi.
Zrozumienie mocy urządzenia i jej wpływ na przekrój kabla
Moc urządzenia, wyrażona w watach (W), ma bezpośredni wpływ na dobór odpowiedniego przekroju kabla. Im wyższa moc, tym większy powinien być przekrój, aby przewód mógł bezpiecznie przewodzić prąd. Niezastosowanie się do tych zasad może prowadzić do przegrzewania się kabli oraz ich uszkodzenia, co z kolei może skutkować awarią urządzeń elektrycznych.
W przypadku urządzeń o mocy do 4 kW, zaleca się stosowanie przekroju 2,5 mm². Dla większych mocy, takich jak 7 kW, przekrój powinien wynosić 4 mm², a dla mocy powyżej 12 kW – co najmniej 10 mm². Wartości te należy dostosować również do długości przewodu, ponieważ większe odległości mogą wymagać zastosowania większego przekroju, aby zminimalizować straty napięcia.
Kluczowe czynniki wpływające na dobór przekroju kabla
Wybór odpowiedniego przekroju kabla zależy od wielu kluczowych czynników, które należy wziąć pod uwagę. Przede wszystkim, napięcie zasilania odgrywa istotną rolę, ponieważ różne napięcia wymagają różnych przekrojów, aby zapewnić bezpieczeństwo i wydajność. Kolejnym czynnikiem jest długość przewodu; im dłuższy przewód, tym większy przekrój może być wymagany, aby zminimalizować straty napięcia.
Nie można również zapominać o warunkach instalacji, które mogą wpłynąć na wybór przekroju. Na przykład, jeśli kabel jest narażony na wysokie temperatury lub wilgoć, należy zastosować odpowiednie materiały i przekroje, aby uniknąć problemów z przegrzewaniem. Dlatego tak ważne jest, aby przy doborze przekroju kabla uwzględnić wszystkie te czynniki, aby zapewnić optymalną funkcjonalność i bezpieczeństwo instalacji.

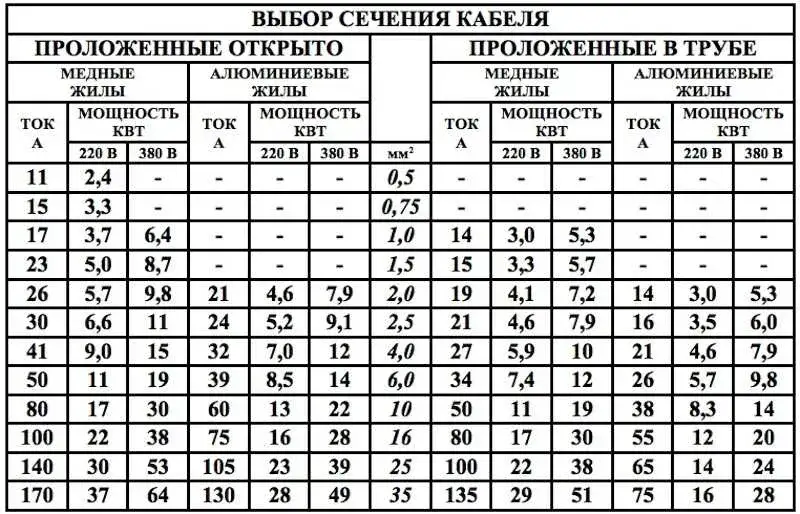

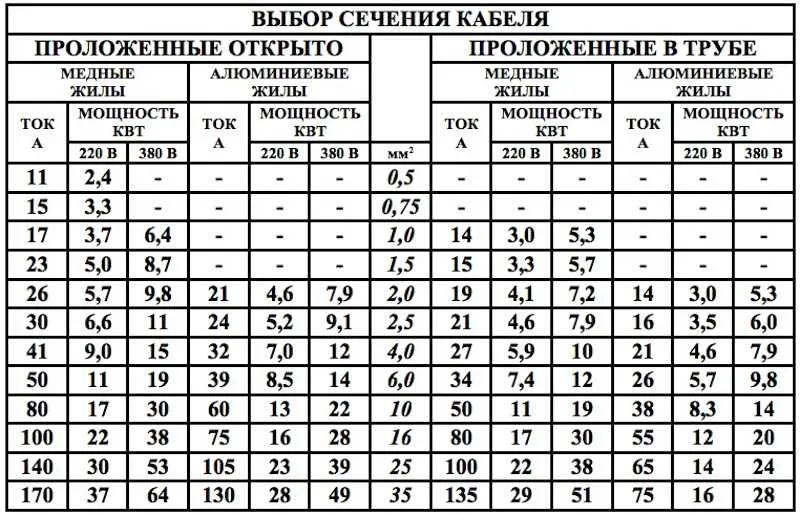

Tabela przekrojów kabli w zależności od mocy i odległości
Tabele przekrojów kabli są niezwykle przydatnym narzędziem, które ułatwia dobór odpowiedniego przekroju w zależności od mocy urządzenia oraz długości przewodu. Dzięki tym tabelom, można szybko i łatwo znaleźć zalecany przekrój kabla dla różnych zastosowań, co pozwala uniknąć błędów w instalacji. Tabele te uwzględniają różne parametry, takie jak moc urządzenia oraz odległość, co czyni je niezwykle funkcjonalnymi w praktyce.
Użycie tabel przekrojów kabli pozwala na szybkie porównanie różnych wartości i dokonanie właściwego wyboru. Wartości te są często dostosowane do standardowych warunków, takich jak napięcie 230 V oraz współczynnik mocy cos φ = 0,9. Dzięki temu, instalatorzy mogą mieć pewność, że dokonany wybór będzie zgodny z obowiązującymi normami i zapewni bezpieczeństwo użytkowania.
Przykłady przekrojów kabli dla różnych mocy urządzeń
Wybór odpowiedniego przekroju kabla jest kluczowy dla bezpieczeństwa i efektywności instalacji elektrycznych. Poniżej przedstawiamy konkretne przykłady przekrojów kabli w zależności od mocy urządzenia oraz odległości, co może pomóc w dokonaniu właściwego wyboru. Dla urządzeń o mocy do 4 kW, zaleca się użycie kabla o przekroju 2,5 mm², co jest wystarczające przy krótkich odległościach, na przykład 10 m.
W przypadku urządzeń o mocy 5 kW, odpowiedni przekrój kabla wzrasta do 6 mm², zwłaszcza przy odległości 20 m. Dla większych mocy, takich jak 10 kW, przekrój powinien wynosić 10 mm² przy odległości 10 m, a nawet 25 mm² przy 50 m, aby uniknąć strat napięcia. Poniższa tabela zbiera te informacje, co ułatwia dobór odpowiedniego przekroju w praktyce.
| Moc urządzenia (W) | Odległość (m) | Przekrój przewodu (mm²) |
|---|---|---|
| 1000 | 10 | 1,5 |
| 1000 | 20 | 2,5 |
| 2000 | 10 | 2,5 |
| 5000 | 20 | 10,0 |
| 10000 | 50 | 25,0 |

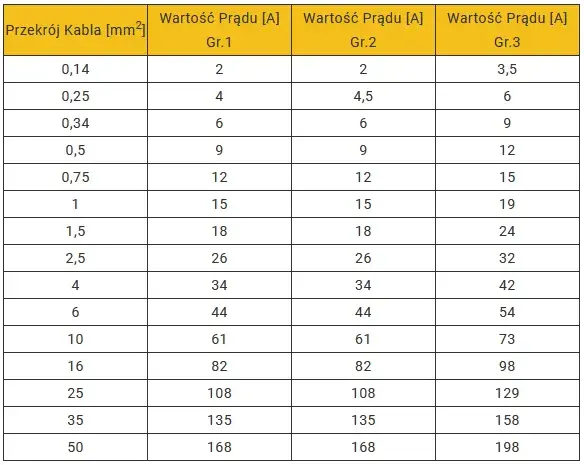

Jak czytać i interpretować tabelę przekrojów kabli
Umiejętność czytania i interpretowania tabel przekrojów kabli jest kluczowa dla właściwego doboru przekroju w zależności od mocy urządzenia i długości przewodu. Tabela zazwyczaj zawiera trzy podstawowe kolumny: moc urządzenia w watach, odległość w metrach oraz odpowiadający przekrój przewodu w milimetrach kwadratowych. Aby skutecznie korzystać z tabeli, należy najpierw określić moc urządzenia, które zamierzamy podłączyć, a następnie sprawdzić, jaką długość przewodu planujemy użyć.
Po zidentyfikowaniu tych wartości można łatwo znaleźć odpowiedni przekrój kabla. Na przykład, jeśli mamy urządzenie o mocy 3000 W i planujemy użyć kabla na odległość 20 m, należy odszukać te wartości w tabeli i znaleźć odpowiadający przekrój. Kluczowe jest, aby zawsze wybierać przekrój, który jest równy lub większy od wartości wskazanej w tabeli, aby zapewnić bezpieczeństwo i minimalizować straty napięcia.
Prosty wzór na obliczenie przekroju kabla w praktyce
Aby obliczyć wymagany przekrój kabla, można skorzystać z prostego wzoru: $$I = \frac{P}{U \cdot \cos \phi}$$. W tym równaniu, $$I$$ oznacza prąd w amperach, $$P$$ to moc w watach, $$U$$ to napięcie w woltach, a $$\cos \phi$$ to współczynnik mocy. Wartość $$\cos \phi$$ zazwyczaj wynosi 0,9 dla większości urządzeń elektrycznych, co oznacza, że 90% energii jest wykorzystywane efektywnie. Obliczony prąd $$I$$ pozwala na określenie, jaki przekrój kabla będzie odpowiedni, aby przewód mógł bezpiecznie przewodzić prąd bez ryzyka przegrzewania.
Po obliczeniu wartości $$I$$, należy odwołać się do tabeli przekrojów kabli, aby znaleźć odpowiedni przekrój, który jest równy lub większy od obliczonej wartości. Wybór odpowiedniego przekroju jest kluczowy dla bezpieczeństwa instalacji, ponieważ zbyt mały przekrój może prowadzić do uszkodzeń kabli oraz zwiększonego ryzyka pożaru.
Przykłady obliczeń dla różnych zastosowań elektrycznych
Rozważmy przykład obliczenia przekroju kabla dla urządzenia o mocy 5000 W, które działa przy napięciu 230 V. Używając wzoru, obliczamy prąd: $$I = \frac{5000}{230 \cdot 0,9} \approx 24,15 A$$. Na podstawie tego wyniku, możemy sięgnąć do tabeli przekrojów kabli i zauważyć, że dla prądu wynoszącego 24 A odpowiedni będzie przekrój 10 mm² przy odległości do 20 m.
Kolejny przykład dotyczy urządzenia o mocy 3000 W. Obliczamy prąd: $$I = \frac{3000}{230 \cdot 0,9} \approx 14,49 A$$. W tym przypadku, dla prądu wynoszącego 14 A, odpowiedni przekrój kabla wynosi 6 mm², co jest wystarczające przy odległości do 50 m. Dzięki tym obliczeniom, można precyzyjnie dobrać przekrój kabla do konkretnego zastosowania, co zapewnia bezpieczeństwo i efektywność instalacji.
Jak unikać najczęstszych błędów przy doborze przekroju kabla
Wybór odpowiedniego przekroju kabla to nie tylko kwestia jego wymagań technicznych, ale także unikania typowych błędów, które mogą prowadzić do poważnych problemów. Jednym z najczęstszych błędów jest ignorowanie warunków środowiskowych, w jakich kabel będzie używany. Na przykład, jeśli kabel będzie narażony na wysokie temperatury lub wilgoć, konieczne jest uwzględnienie tych czynników w obliczeniach, co może wymagać zastosowania większego przekroju lub specjalnych materiałów izolacyjnych.
Innym aspektem, który warto rozważyć, jest przyszłość instalacji. Jeśli planujesz rozbudowę systemu elektrycznego w przyszłości, warto rozważyć wybór większego przekroju kabla, aby uniknąć konieczności jego wymiany. Zainwestowanie w odpowiedni przekrój kabla z wyprzedzeniem może zaoszczędzić czas i koszty związane z późniejszymi poprawkami. Dobrze dobrany przekrój nie tylko zwiększa bezpieczeństwo, ale także wydajność energetyczną całego systemu, co jest kluczowe w dobie rosnących kosztów energii.
