Co oznaczają kolory kabli? Kluczowe informacje dla bezpieczeństwa

Właściwe zrozumienie znaczenia kolorów kabli elektrycznych jest kluczowe dla zapewnienia bezpieczeństwa podczas pracy z instalacjami elektrycznymi. W Polsce oraz w krajach Unii Europejskiej kolory kabli są znormalizowane i mają ściśle określone znaczenie, co ułatwia identyfikację ich funkcji. Wiedza na temat kolorów przewodów nie tylko pomaga w prawidłowym podłączeniu urządzeń, ale także chroni przed potencjalnym porażeniem prądem elektrycznym.

W artykule omówimy główne kolory kabli, ich zastosowanie oraz znaczenie w kontekście bezpieczeństwa. Przyjrzymy się również oznaczeniom literowym, które pomagają w identyfikacji przewodów, a także różnicom między instalacjami prądu zmiennego i stałego. Dzięki tym informacjom, każdy będzie mógł lepiej zrozumieć, jak prawidłowo pracować z instalacjami elektrycznymi.

Najważniejsze informacje:

• Brązowy i czarny przewód to przewody fazowe (L), które dostarczają prąd do urządzeń elektrycznych.
• Niebieski przewód to przewód neutralny (N), który zamyka obwód elektryczny, prowadząc prąd z powrotem do źródła.
• Żółto-zielony przewód to przewód ochronny (PE), który chroni przed porażeniem prądem elektrycznym.
• Oznaczenia literowe: L dla przewodu fazowego, N dla neutralnego i PE dla ochronnego.
• W instalacjach prądu stałego czerwony oznacza przewód plus, a czarny lub niebieski – minus.
• W starszych instalacjach stosowano inne oznaczenia, takie jak przewód ochronno-neutralny (PEN) w kolorze żółto-zielonym.

Jakie są znaczenia kolorów kabli elektrycznych dla bezpieczeństwa?

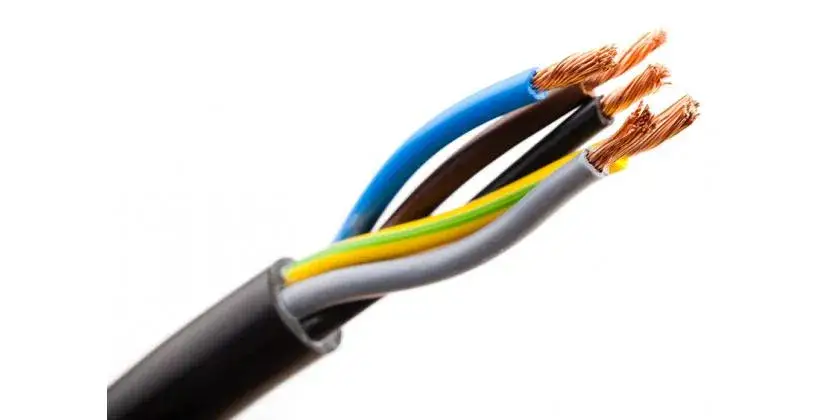

Właściwe zrozumienie znaczenia kolorów kabli elektrycznych jest kluczowe dla bezpieczeństwa podczas pracy z instalacjami elektrycznymi. W Polsce oraz w krajach Unii Europejskiej kolory kabli są znormalizowane i mają ściśle określone znaczenie, co ułatwia identyfikację ich funkcji. Główne kolory kabli to brązowy, czarny, niebieski oraz żółto-zielony, a każdy z nich pełni inną rolę w obwodzie elektrycznym.

Niebieski przewód pełni funkcję przewodu neutralnego, który zamyka obwód elektryczny, prowadząc prąd z powrotem do źródła. Jest on podłączony do neutralnego punktu transformatora i uziemiony, co zapewnia stabilność i bezpieczeństwo w instalacji. Znajomość roli niebieskiego przewodu jest istotna, aby uniknąć niebezpiecznych sytuacji podczas pracy z elektrycznością.

Brązowy i czarny: przewody fazowe i ich rola w instalacji

Brązowy i czarny przewód to kluczowe elementy instalacji elektrycznych, ponieważ są to przewody fazowe (oznaczane jako L). W przypadku instalacji jednofazowych, zazwyczaj używa się brązowego przewodu jako przewodu fazowego. W instalacjach trójfazowych, brązowy przewód oznacza pierwszą fazę, czarny drugą, a szary trzecią. Właściwe podłączenie tych przewodów jest niezbędne dla zapewnienia prawidłowego działania urządzeń elektrycznych.

Bezpieczne korzystanie z przewodów fazowych wymaga znajomości ich zastosowania oraz zasad działania. W przypadku błędnego podłączenia, może dojść do niebezpiecznych sytuacji, takich jak zwarcia czy uszkodzenia sprzętu. Dlatego tak ważne jest, aby osoby pracujące z instalacjami elektrycznymi miały świadomość roli brązowego i czarnego przewodu oraz przestrzegały zasad bezpieczeństwa.

Niebieski: przewód neutralny i jego znaczenie w obwodzie

Niebieski przewód, oznaczany jako N, pełni kluczową rolę jako przewód neutralny w instalacjach elektrycznych. Jego głównym zadaniem jest zamknięcie obwodu elektrycznego, co pozwala na prowadzenie prądu z powrotem do źródła. W przypadku awarii lub przeciążenia, neutralny przewód zapewnia bezpieczne odprowadzenie prądu, co jest niezbędne dla prawidłowego funkcjonowania instalacji. Bezpieczeństwo użytkowników jest zatem ściśle związane z odpowiednim podłączeniem i działaniem przewodu neutralnego.

Połączenie niebieskiego przewodu z neutralnym punktem transformatora sprawia, że instalacja elektryczna staje się bardziej stabilna. W przypadku, gdy przewód neutralny jest uszkodzony lub źle podłączony, może to prowadzić do niebezpiecznych sytuacji, takich jak porażenie prądem elektrycznym. Dlatego tak ważne jest, aby osoby pracujące z instalacjami elektrycznymi miały świadomość roli niebieskiego przewodu oraz przestrzegały zasad bezpieczeństwa.

Żółto-zielony: przewód ochronny i jak chroni przed porażeniem

Żółto-zielony przewód, oznaczany jako PE, jest przewodem ochronnym, który ma na celu zabezpieczenie użytkowników przed porażeniem prądem elektrycznym. Jego główną funkcją jest ochrona przed skutkami awarii, takich jak uszkodzenia urządzeń elektrycznych czy zwarcia. Przewód ochronny nie może być używany do innych celów, co podkreśla jego znaczenie w systemie elektrycznym. Właściwe uziemienie tego przewodu jest kluczowe dla zapewnienia bezpieczeństwa w instalacjach elektrycznych.

Wiele osób może mieć wątpliwości co do roli przewodu żółto-zielonego, co prowadzi do powszechnych nieporozumień. Należy pamiętać, że przewód ochronny ma na celu jedynie ochronę, a nie przewodzenie prądu roboczego. W przypadku awarii urządzenia, przewód ten zapewnia bezpieczne odprowadzenie prądu do ziemi, co minimalizuje ryzyko porażenia. Właściwe zrozumienie funkcji przewodu ochronnego jest kluczowe dla bezpieczeństwa osób korzystających z instalacji elektrycznych.

Standardowe kolory kabli w instalacjach elektrycznych w Polsce

W Polsce kolory kabli elektrycznych są znormalizowane zgodnie z normami PN-HD 308 S2:2007 oraz europejską normą HD 308 S2:2001. Standardizacja kolorów kabli ma na celu ułatwienie identyfikacji ich funkcji oraz zapewnienie bezpieczeństwa w instalacjach elektrycznych. Dzięki tym regulacjom, każdy kolor przewodu ma przypisaną określoną rolę, co jest szczególnie ważne w kontekście poprawnego podłączenia urządzeń elektrycznych.

Główne kolory kabli elektrycznych w Polsce to: brązowy (przewód fazowy), niebieski (przewód neutralny) oraz żółto-zielony (przewód ochronny). Znajomość tych kolorów jest niezbędna dla osób pracujących z elektrycznością, ponieważ pozwala na uniknięcie błędów, które mogą prowadzić do niebezpiecznych sytuacji. Warto również zauważyć, że w różnych krajach europejskich mogą występować różnice w oznaczeniach kolorów, co podkreśla znaczenie znajomości lokalnych norm.

Oznaczenia literowe: L, N i PE - co oznaczają?

Oznaczenia literowe przewodów elektrycznych są kluczowe dla zrozumienia ich funkcji w instalacjach. L oznacza przewód fazowy, który dostarcza prąd do urządzeń elektrycznych. Przewód ten jest niezbędny dla prawidłowego działania systemu elektrycznego, a jego właściwe podłączenie ma kluczowe znaczenie dla bezpieczeństwa.

Przewód oznaczony jako N to przewód neutralny, który zamyka obwód elektryczny, prowadząc prąd z powrotem do źródła. Ostatnim z oznaczeń jest PE, które odnosi się do przewodu ochronnego, mającego na celu zabezpieczenie użytkowników przed porażeniem prądem. Znajomość tych oznaczeń jest niezbędna dla każdego, kto pracuje z instalacjami elektrycznymi, ponieważ pozwala na prawidłowe zrozumienie funkcji poszczególnych przewodów.

Różnice w kolorach kabli w instalacjach prądu stałego

W instalacjach prądu stałego (DC) kolory kabli różnią się od tych stosowanych w systemach prądu zmiennego (AC). W przypadku DC, czerwony przewód zazwyczaj oznacza przewód dodatni, a czarny lub niebieski przewód pełni rolę przewodu ujemnego. Te różnice są istotne, ponieważ niewłaściwe podłączenie przewodów może prowadzić do uszkodzenia urządzeń lub nawet zagrożenia dla bezpieczeństwa użytkowników.

W instalacjach prądu stałego, zastosowanie odpowiednich kolorów kabli jest kluczowe dla prawidłowego działania systemu. Na przykład, w systemach solarnych, czerwony przewód łączy panele słoneczne z inwerterem, podczas gdy czarny przewód łączy inwerter z akumulatorami. Znajomość tych kolorów oraz ich funkcji jest niezbędna dla każdego, kto pracuje z instalacjami DC, aby zapewnić bezpieczeństwo i efektywność działania systemu.

Czytaj więcej: Jak szybko obrac kable miedziane - skuteczne metody i porady

Jak unikać błędów przy identyfikacji kolorów kabli elektrycznych?

Wiele osób popełnia błędy podczas identyfikacji kolorów kabli elektrycznych, co może prowadzić do niebezpiecznych sytuacji. Na przykład, mylenie przewodów fazowych z neutralnymi może skutkować zwarciem lub uszkodzeniem sprzętu. Ważne jest, aby dokładnie sprawdzić oznaczenia kabli przed ich podłączeniem, szczególnie w przypadku starszych instalacji, gdzie kolory mogą się różnić od aktualnych norm.

Innym powszechnym błędem jest używanie przewodu ochronnego do innych celów, co może prowadzić do poważnych konsekwencji. Przewód żółto-zielony powinien być zawsze używany wyłącznie jako przewód ochronny. Aby uniknąć takich pomyłek, warto korzystać z etykietowania przewodów oraz dokumentacji instalacji.

Najczęstsze pomyłki przy podłączaniu przewodów elektrycznych

Podczas podłączania przewodów elektrycznych, wiele osób popełnia typowe błędy, które mogą prowadzić do poważnych konsekwencji. Na przykład, mylenie przewodów fazowych z neutralnymi jest jednym z najczęstszych błędów. Taka pomyłka może skutkować zwarciem, uszkodzeniem urządzeń, a nawet pożarem. W przypadku jednofazowych instalacji, podłączenie przewodu neutralnego zamiast fazowego może spowodować, że urządzenie nie będzie działać prawidłowo lub w ogóle się nie uruchomi.

Innym częstym błędem jest używanie przewodu ochronnego (żółto-zielonego) do celów innych niż ochrona. Na przykład, niektórzy mogą podłączyć go jako przewód neutralny, co jest absolutnie niedopuszczalne. Takie działania mogą prowadzić do poważnych zagrożeń dla zdrowia i życia, ponieważ przewód ochronny jest zaprojektowany wyłącznie do odprowadzania prądu w przypadku awarii. Dlatego kluczowe jest, aby zawsze przestrzegać norm i zasad dotyczących podłączania przewodów elektrycznych.

Wskazówki dotyczące pracy z starszymi instalacjami elektrycznymi

Pracując ze starszymi instalacjami elektrycznymi, ważne jest, aby zachować szczególną ostrożność, ponieważ kolory kabli mogą różnić się od aktualnych norm. W wielu starszych systemach przewód neutralny mógł być oznaczony innym kolorem, co może prowadzić do zamieszania. Dlatego przed rozpoczęciem pracy zawsze warto sprawdzić dokumentację instalacji oraz przeprowadzić wizualną inspekcję przewodów, aby upewnić się, że rozumiemy ich funkcje.

W przypadku wątpliwości, warto skonsultować się z profesjonalistą lub elektrykiem, który ma doświadczenie w pracy ze starszymi systemami. Bezpieczeństwo jest najważniejsze, dlatego nigdy nie należy ryzykować, próbując samodzielnie naprawić lub modyfikować starą instalację. Pamiętaj, aby zawsze korzystać z odpowiednich narzędzi i technik, które są dostosowane do specyfiki starszych systemów elektrycznych.

Jak efektywnie modernizować stare instalacje elektryczne?

Modernizacja starych instalacji elektrycznych to kluczowy krok w kierunku zwiększenia bezpieczeństwa i efektywności energetycznej. Warto rozważyć zastosowanie nowoczesnych technologii, takich jak inteligentne systemy zarządzania energią, które pozwalają na monitorowanie zużycia energii w czasie rzeczywistym. Dzięki tym rozwiązaniom można nie tylko zoptymalizować działanie urządzeń, ale także zidentyfikować potencjalne problemy, zanim staną się poważnymi awariami.

Również, podczas modernizacji, warto zainwestować w wyższej jakości materiały, takie jak przewody o lepszej izolacji czy komponenty odporne na uszkodzenia mechaniczne. Te zmiany mogą znacząco wpłynąć na trwałość systemu oraz bezpieczeństwo użytkowników. Warto również pamiętać o dostosowaniu instalacji do aktualnych norm i przepisów, co nie tylko zwiększa bezpieczeństwo, ale również podnosi wartość nieruchomości.
