Rozgałęźnik do anteny naziemnej - Jak wybrać i podłączyć?

Dobry rozgałęźnik do anteny naziemnej nie jest detalem, który można dobrać „na oko”. To element, który decyduje o tym, czy po podziale sygnału telewizory nadal pokażą stabilny obraz, czy zacznie się walka z pikselizacją, zrywaniem dźwięku i spadkiem jakości na dłuższym kablu. Poniżej rozkładam temat na praktyczne decyzje: jaki typ wybrać, kiedy potrzebny jest model z przejściem prądowym, jak go podłączyć i jakich błędów unikać.

Kiedy podział sygnału ma sens, a kiedy tylko pogarsza odbiór

Ja zaczynam od prostego pytania: czy sygnał z anteny ma realny zapas, czy już teraz jest na granicy? Jeśli jeden telewizor działa dobrze, ale po dołożeniu drugiego zaczynają się zakłócenia, to zwykle nie jest problem samego odbiornika, tylko marginesu instalacji. Każde dodatkowe wyjście, każde złącze i każdy metr kabla dokłada swoje tłumienie, więc rozdzielanie sygnału ma sens tylko wtedy, gdy źródło jest wystarczająco mocne.

W praktyce najbezpieczniej myśleć tak: im krótszy kabel, im mniej połączeń i im lepszy sygnał z anteny, tym większa szansa, że prosty pasywny splitter wystarczy. W kartach katalogowych dobrych modeli widać, że nawet przy dwóch wyjściach strata to zwykle kilka decybeli, a przy czterech rośnie już wyraźnie. To niewiele na papierze, ale w instalacji na styk potrafi zrobić różnicę między stabilnym odbiorem a wiecznym „szukaniem kanałów”.

Jeśli więc instalacja jest krótka i sygnał mocny, rozdzielenie jest rozsądnym uproszczeniem. Jeśli jednak antena ledwo domyka jakość na jednym odbiorniku, dokładanie kolejnych TV bez planu jest najkrótszą drogą do frustracji. Gdy już wiesz, czy masz zapas, można przejść do wyboru konkretnego modelu.

Jak dobrać właściwy model do swojej instalacji

Dobór zaczynam od czterech rzeczy: liczby odbiorników, pasma pracy, dopasowania do 75 Ω i tego, czy przez rozgałęźnik ma przechodzić zasilanie do wzmacniacza. W praktyce to ważniejsze niż sama nazwa produktu na pudełku, bo dwa modele opisane podobnie mogą zachowywać się zupełnie inaczej w realnej instalacji.

W praktyce robię to tak: do dwóch telewizorów w domu wybieram prosty model pasywny, o ile antena ma zapas. Jeśli sygnał jest słabszy, nie dokładam kolejnych wyjść „na siłę”, tylko od razu sprawdzam, czy lepszy będzie aktywny rozdzielacz albo wzmacniacz dystrybucyjny. Przy większej liczbie odbiorników sama liczba gniazd przestaje być najważniejsza, a kluczowy staje się bilans całej instalacji.

Warto też pamiętać, że w naziemnej telewizji cyfrowej nie potrzebujesz egzotycznych rozwiązań. Najczęściej wygrywa zwykły, dobrze wykonany splitter 75 Ω o odpowiednim paśmie i sensownym tłumieniu. Reszta to już dopasowanie do konkretnej anteny i długości kabli.

Rozgałęźnik, odgałęźnik i wzmacniacz nie robią tego samego

Tu często pojawia się zamieszanie, a różnica jest ważniejsza, niż się wydaje. Rozgałęźnik dzieli sygnał na kilka równych torów. Odgałęźnik ma zwykle wyjście główne i wyjścia odgałęźne o różnym tłumieniu, więc lepiej nadaje się do instalacji kaskadowych. Wzmacniacz nie dzieli sygnału, tylko podnosi jego poziom, ale nie naprawi błędnie dobranej anteny ani fatalnego dopasowania kabli.

Jeśli instalacja jest prosta, domowa i ma 2-4 odbiorniki, zwykły rozgałęźnik jest zazwyczaj najrozsądniejszym wyborem. Jeśli jednak sygnał idzie po pionie, przez kilka kondygnacji albo trzeba wyrównać poziomy na różnych odcinkach kabla, wtedy odgałęźnik ma więcej sensu. To rozwiązanie daje większą kontrolę nad stratami, bo poszczególne wyjścia mogą być celowo „ustawione” inaczej.

Przy wzmacniaczu trzeba zachować chłodną głowę. Zbyt słaby sygnał warto wzmocnić, ale zbyt mocny też potrafi sprawiać problemy. Dlatego aktywny układ traktuję jako narzędzie do kompensacji strat, a nie jako uniwersalną łatkę na każdy problem z anteną. Najpierw trzeba wiedzieć, czy instalacja jest po prostu za słaba, czy źle zaprojektowana.

Jak podłączyć instalację, żeby nie stracić jakości

W dobrze zrobionej instalacji liczy się nie tylko sam element, ale też miejsce montażu i sposób zakończenia kabli. Wiele problemów z odbiorem bierze się nie z anteny, tylko z kiepskich złącz, przypadkowych przejściówek i zbyt długiej drogi sygnału przez mieszkanie.

1. Najpierw sprawdź odbiór na jednym telewizorze, bez rozdzielania sygnału. Jeśli już wtedy są błędy, splitter nie będzie cudownym lekarstwem.
2. Użyj kabla koncentrycznego 75 Ω i porządnych złączy F. To standard w instalacjach RTV, a nie miejsce na kompromisy.
3. Rozgałęźnik montuj możliwie blisko punktu wejścia sygnału do domu. Im krótszy odcinek „przed podziałem”, tym łatwiej utrzymać poziom.
4. Jeśli rozgałęźnik do anteny naziemnej ma zasilać przedwzmacniacz, wybierz model z przejściem DC na właściwym torze. Bez tego antena może działać tylko „na papierze”.
5. Niewykorzystane wyjścia zakończ terminatorem 75 Ω. To prosty sposób na lepsze dopasowanie i mniejsze ryzyko odbić.
6. Po montażu sprawdź każdy odbiornik osobno. Jeśli jeden tor wypada gorzej, najpierw porównaj długość kabla i jakość złącz, a dopiero potem podejrzewaj sam rozdzielacz.

W dokumentacjach producentów widać też jedną praktyczną rzecz: przy modelach z przejściem DC zasilanie zwykle biegnie tylko określonym torem, a nie „wszędzie po równo”. To ważne, bo przy przedwzmacniaczu źle wpięty kabel oznacza po prostu brak zasilania i pozornie losowe zaniki odbioru. Dobra instalacja nie opiera się więc na szczęściu, tylko na poprawnym układzie połączeń.

Po takim montażu łatwiej ocenić, czy problemem jest sam rozdział, czy raczej zbyt mały zapas sygnału. A to prowadzi już prosto do najczęstszych błędów.

Najczęstsze błędy, które psują odbiór

Najwięcej problemów widzę tam, gdzie ktoś próbuje oszczędzić na najmniej właściwym elemencie instalacji. Rozgałęźnik wygląda niepozornie, ale jeśli jest źle dobrany, potrafi zepsuć nawet solidną antenę i dobry przewód.

• Użycie przypadkowego trójnika zamiast prawdziwego rozgałęźnika. To szybki sposób na odbicia i nierówny odbiór.
• Wybór elementu bez dopasowania 75 Ω. W telewizji naziemnej to podstawowy standard, nie opcja.
• Zbyt duża liczba wyjść względem zapasu sygnału. Każde dodatkowe wyjście zabiera margines, którego potem brakuje.
• Pominięcie przejścia DC przy antenie z przedwzmacniaczem. Wtedy zasilanie po prostu nie dociera tam, gdzie powinno.
• Zostawienie niewykorzystanych wyjść otwartych. To pogarsza dopasowanie i zwiększa ryzyko odbić.
• Dokładanie słabych złączek, tanich adapterów i przypadkowych przedłużek. Jeden kiepski punkt potrafi osłabić cały tor bardziej niż sam splitter.
• Montaż w miejscu narażonym na wilgoć bez odpowiedniej obudowy. W instalacji zewnętrznej to proszenie się o kłopoty.

Jeśli mam wskazać jeden błąd, który ludzie lekceważą najbardziej, to jest nim właśnie niedocenienie strat w całym torze. Sygnał nie ginie nagle w jednym miejscu. On po trochu ucieka na każdym elemencie i dopiero suma tych drobiazgów robi różnicę.

Dlatego przy wyborze zawsze patrzę na całą trasę, a nie tylko na nazwę części. Taki sposób myślenia pozwala dobrać układ, który działa stabilnie, zamiast tylko „na chwilę”.

Najprostszy układ dla 2, 3 i 4 telewizorów

Jeśli miałbym sprowadzić temat do praktyki, zrobiłbym to tak: dla dwóch odbiorników wybieram prosty pasywny splitter, jeśli antena ma zapas. Dla trzech lub czterech odbiorników patrzę już nie tylko na sam podział, ale też na długość kabli i poziom sygnału na wejściu. Im bardziej „na styk”, tym szybciej rozważam rozwiązanie aktywne.

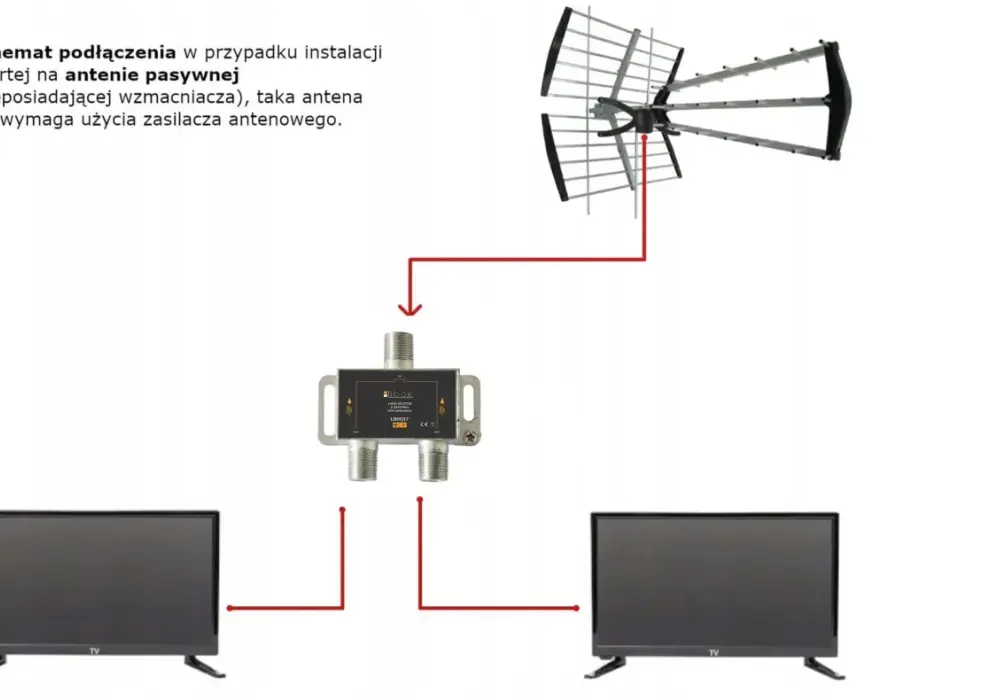

• 2 telewizory i mocny sygnał - zwykły rozgałęźnik 2-drożny 75 Ω wystarczy w większości mieszkań i domów.

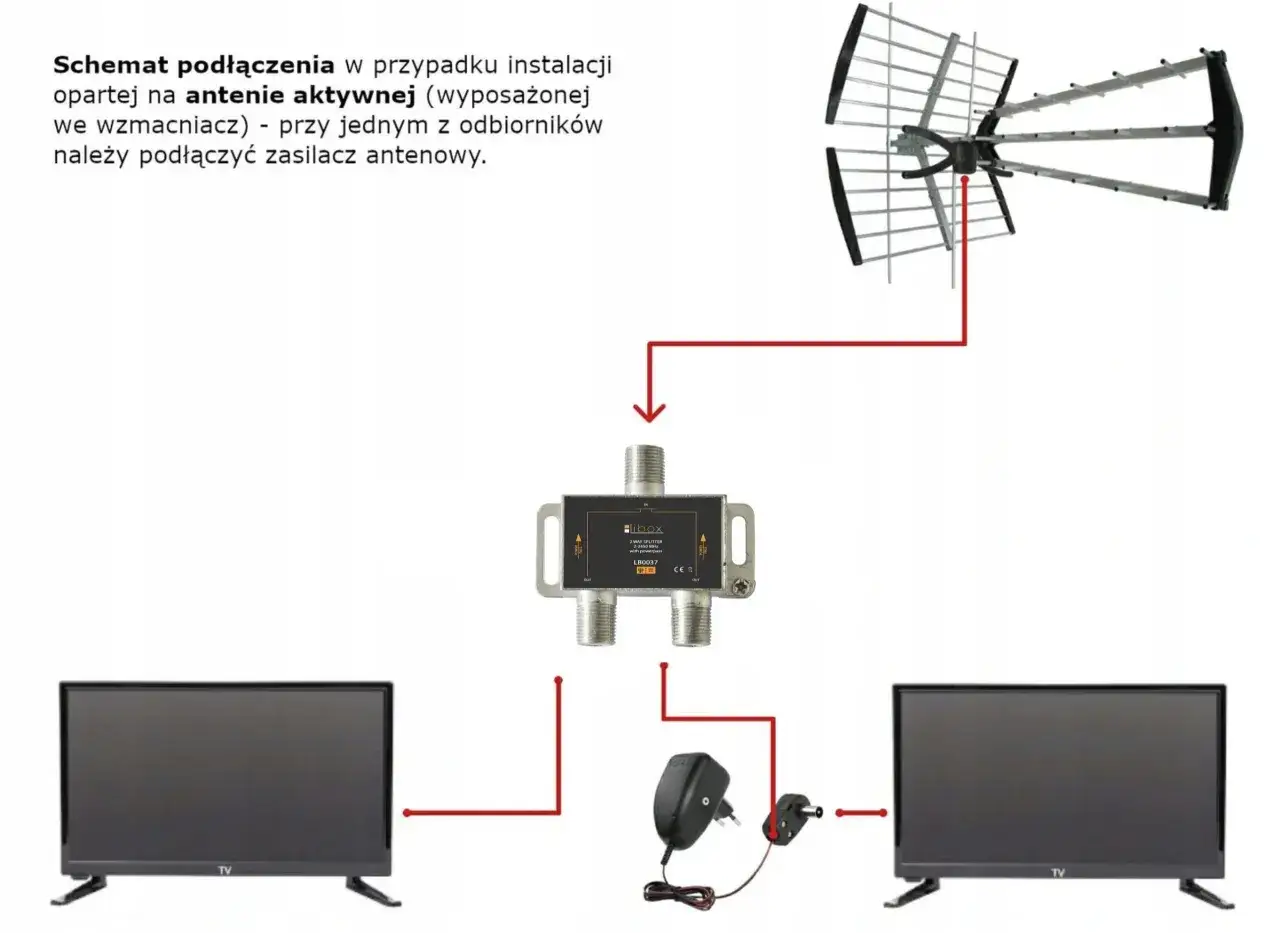

• 2 telewizory i antena z przedwzmacniaczem - model z przejściem DC, żeby zasilanie nie zostało odcięte na rozdziale.
• 3 telewizory - pasywny splitter ma sens tylko wtedy, gdy sygnał ma duży zapas; w przeciwnym razie lepiej iść w układ aktywny albo inaczej rozprowadzić instalację.
• 4 telewizory - przy przeciętnym sygnale pasywny podział często jest już zbyt kosztowny dla marginesu jakości, więc wzmacniacz dystrybucyjny zwykle daje pewniejszy efekt.
• Dłuższe odcinki kabla - im dalej od anteny do gniazda, tym mniej opłaca się iść w prosty „na równi” split, a bardziej w dobrze zaprojektowany układ z kontrolą strat.

Gdybym miał zostawić jedną zasadę, brzmiałaby tak: najpierw zapewnij antenie i kablom poprawne warunki pracy, a dopiero potem dziel sygnał. To właśnie w takim porządku instalacja zachowuje stabilność, zamiast działać dobrze tylko w dniu montażu. Jeśli podejdziesz do wyboru rozsądnie, nawet prosty rozdział sygnału może pracować bezproblemowo przez lata.
