Polaryzacja anteny decyduje o tym, jak skutecznie odbierzesz sygnał, więc wybór między układem poziomym i pionowym nie jest drobiazgiem, tylko realnym elementem instalacji. W praktyce to właśnie niedopasowanie polaryzacji częściej psuje odbiór niż sama odległość od nadajnika. Poniżej wyjaśniam, kiedy lepsza jest polaryzacja pozioma, kiedy pionowa i jak sprawdzić to bez zgadywania.
Najkrótsza odpowiedź brzmi: dopasuj antenę do nadajnika, a nie do przyzwyczajenia
- Polaryzacja opisuje kierunek drgań fali radiowej, a nie „moc” anteny.
- Najlepszy punkt startowy to taki sam układ jak po stronie nadajnika.
- Przy różnicy 90° sygnał zwykle mocno słabnie, więc samo idealne skierowanie anteny nie wystarcza.

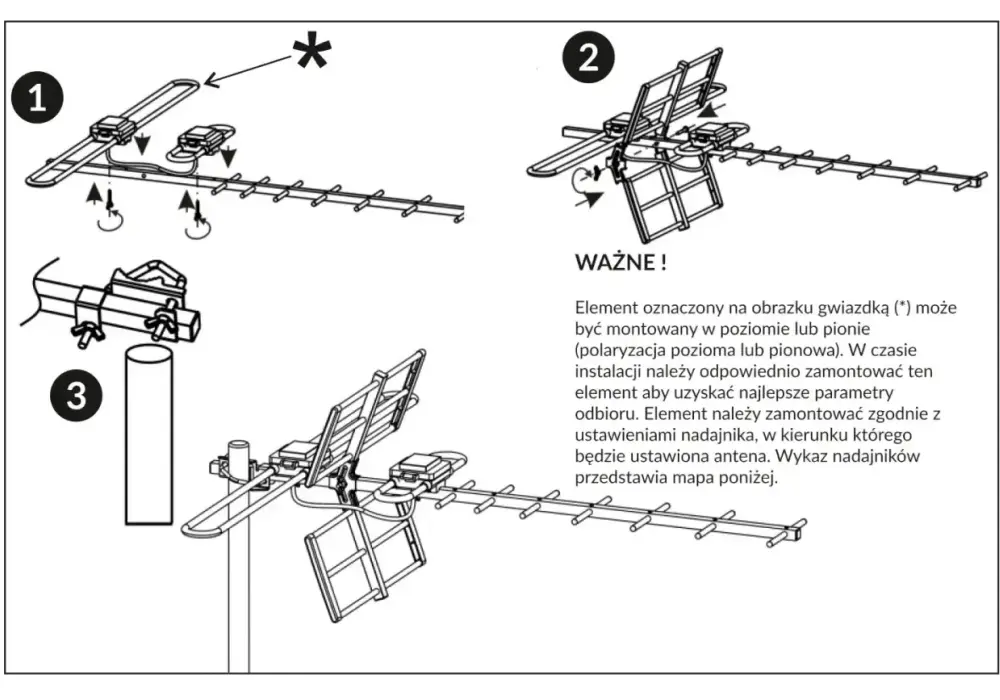

- W antenach dipolowych i Yagi zmiana z H na V często oznacza po prostu obrót o 90°.
- W terenie trudnym ważne są też wysokość montażu, przeszkody i jakość kabla, nie tylko sama polaryzacja.
Co oznacza polaryzacja anteny i dlaczego to ważne

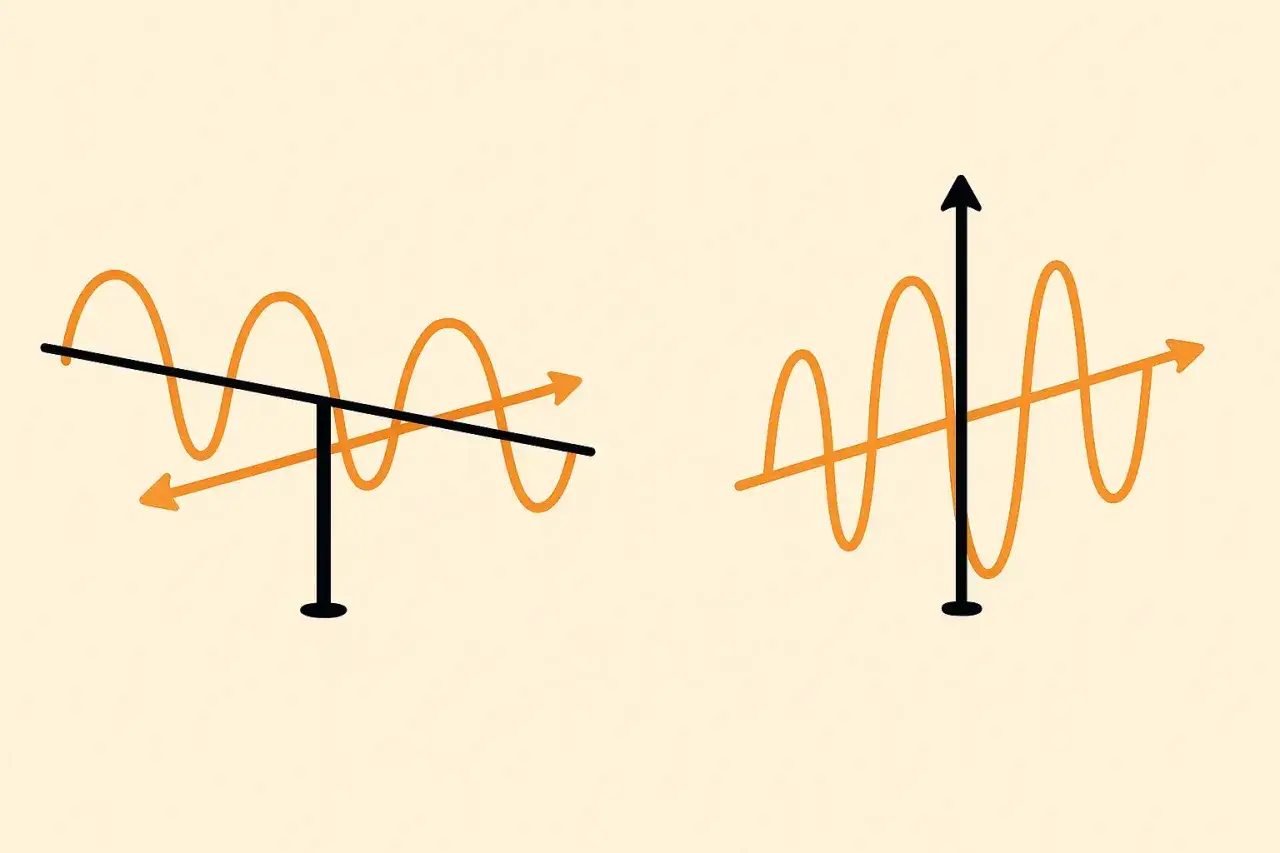

Ja patrzę na polaryzację jako na kierunek drgań pola elektrycznego fali radiowej. Jeśli antena nadawcza i odbiorcza są ustawione zgodnie, energia przechodzi sprawniej; jeśli są ustawione prostopadle, odbiór wyraźnie słabnie. H oznacza układ poziomy, a V pionowy, ale sama litera nie mówi jeszcze nic o mocy, zysku ani kierunkowości anteny.
To ważne rozróżnienie, bo początkujący często skupiają się na liczbie elementów albo na długości anteny, a pomijają fakt, że nawet dobra konstrukcja może działać słabo, jeśli jej polaryzacja nie pasuje do sygnału. Właśnie dlatego przy instalacji najpierw sprawdzam parametry emisji, a dopiero potem porównuję modele anten. Z tego miejsca naturalnie przechodzę do pytania, kiedy poziomą wybrałbym ja, a kiedy pionową.
Kiedy pozioma ma sens, a kiedy lepsza jest pionowa
W praktyce nie ma jednej „lepszej” polaryzacji. Jest za to polaryzacja właściwa dla konkretnego źródła sygnału. To dlatego w jednym miejscu antena ustawiona poziomo działa świetnie, a w innym ten sam model trzeba obrócić o 90 stopni.
| Sytuacja | Co zwykle ma sens | Dlaczego |
|---|---|---|
| Naziemna telewizja | Układ zgodny z nadajnikiem | Tu liczy się dopasowanie do konkretnej emisji, a nie sama intuicja instalatora. |
| Łącza punkt-punkt | Ta sama polaryzacja po obu stronach | To poprawia izolację i ułatwia utrzymanie stabilnego toru radiowego. |
| Łączność ruchoma i ręczne radia | Pionowa bywa wygodniejsza | Anteny trzymane „na stojąco” częściej naturalnie pracują w tym układzie. |
| Odbiór w zabudowie i przy odbiciach | Najpierw zgodność z nadajnikiem | Odbicia mogą częściowo pomagać, ale nie zastąpią poprawnego ustawienia. |
| Anteny dwupolaryzacyjne | Oba układy naraz | To rozwiązanie dla bardziej wymagających instalacji, gdzie jeden kierunek nie zawsze wystarcza. |
W materiałach o instalacjach antenowych bardzo wyraźnie widać, że polaryzacja jest jednym z podstawowych parametrów anteny obok zysku, kierunkowości i impedancji. Jeśli mam uprościć wybór do jednej reguły, to brzmi ona tak: zacznij od polaryzacji wskazanej dla nadajnika, a dopiero później szukaj optymalizacji. Gdy to się nie zgadza, zaczynają się problemy opisane niżej.
Co dzieje się, gdy polaryzacja nie zgadza się z nadajnikiem
Przy niedopasowaniu polaryzacji sygnał nie znika zawsze całkowicie, ale zwykle staje się wyraźnie słabszy i mniej stabilny. W praktyce oznacza to nie tylko gorszy pasek siły sygnału, lecz także spadek jakości, większą podatność na zakłócenia i typowe objawy w stylu pikselizacji obrazu albo zrywania dźwięku.
W idealnym układzie linia pozioma i pionowa są względem siebie ortogonalne, więc sprzęganie między nimi jest bardzo małe. W realnej instalacji sytuację trochę „ratują” odbicia od budynków, drzew i terenu, ale nie traktowałbym tego jako planu. To raczej przypadkowa poprawa niż solidna podstawa odbioru.
Jeżeli pracujesz z łączem, w którym jedna strona nadaje w H, a druga w V, strata jest na tyle duża, że nie da się jej sensownie nadrobić samym lepszym ustawieniem kierunku. Dlatego przy odbiorze granicznym najpierw sprawdzam zgodność polaryzacji, a dopiero potem szukam innych przyczyn problemu. To prowadzi do kolejnego kroku: jak sprawdzić właściwy układ przed montażem.
Jak sprawdzić właściwy układ przed montażem
Najrozsądniej jest podejść do tego w kilku prostych krokach. Ja zawsze zaczynam od informacji o nadajniku, bo to właśnie ona mówi więcej niż sama częstotliwość.
- Sprawdź, w jakiej polaryzacji nadaje konkretna stacja lub nadajnik, z którego chcesz odbierać sygnał.
- Odszukaj instrukcję anteny i oznaczenia producenta. W wielu modelach są one opisane jako H albo V.
- Ustal, czy masz antenę prostą, Yagi, panelową czy dwupolaryzacyjną. W każdej z nich orientacja może wyglądać trochę inaczej.
- Zrób próbę w dwóch ustawieniach oddzielonych o 90 stopni i porównaj nie tylko siłę, ale przede wszystkim stabilność jakości.
- Testuj antenę na docelowej wysokości montażu, bo różnica kilku metrów potrafi zmienić wynik bardziej niż sama marka anteny.
W instalacji telewizji naziemnej polaryzacja to tylko jeden z parametrów, ale bardzo ważny. Na odbiór wpływają też odległość od nadajnika, kierunkowość emisji, ukształtowanie terenu i zabudowa. Dlatego jeśli sygnał jest słaby, nie zakładam od razu, że problemem jest sama antena. Często wystarczy poprawić punkt montażu albo obrócić ją właściwie względem nadajnika.
Po takim sprawdzeniu łatwiej też uniknąć błędów, które wyglądają banalnie, ale potrafią całkiem zbić jakość odbioru. I właśnie na nich zwykle najwięcej osób się potyka.
Najczęstsze błędy, które obniżają jakość odbioru
- Mylenie polaryzacji z kierunkiem celowania - antena może być dobrze skierowana na nadajnik, a i tak pracować źle, jeśli jest obrócona nie tak, jak trzeba.
- Założenie, że pozioma jest zawsze lepsza - to jeden z najpopularniejszych mitów. Lepszy jest układ zgodny z emisją.
- Ignorowanie zaleceń producenta - szczególnie przy antenach panelowych i dwupolaryzacyjnych orientacja bywa mniej intuicyjna niż w klasycznym dipolu.
- Liczenie na odbicia zamiast na poprawne ustawienie - w mieście sygnał może „jakoś działać”, ale bywa to kruche i sezonowe.
- Pomijanie wysokości i przeszkód - czasem to one bardziej psują odbiór niż sama polaryzacja.
- Testowanie tylko jednego pasma lub jednego multipleksu - różne emisje mogą zachowywać się inaczej, więc jeden dobry wynik nie zamyka tematu.
Jeśli mam wskazać błąd numer jeden, to jest nim właśnie zgadywanie. W antenach rzadko działa metoda „na oko”, a w przypadku polaryzacji H i V to już szczególnie. Gdy wyeliminujesz te pułapki, zostaje najbardziej praktyczne pytanie: jak wybrać rozsądnie, kiedy nie ma jednego uniwersalnego wyboru.
Najprostsza reguła, której używam przy wyborze
Jeśli mam wybrać jedną zasadę, to jest ona prosta: najpierw dopasuj polaryzację do źródła sygnału, potem dopracuj kierunek, wysokość i kabel. H i V nie są konkurencyjnymi „trybami lepszymi i gorszymi” - to narzędzia do dopasowania systemu radiowego do konkretnej emisji. W dobrze dobranej instalacji ta decyzja robi większą różnicę, niż wiele osób zakłada, a w trudnym terenie potrafi przesądzić o tym, czy odbiór będzie stabilny, czy tylko pozornie działający.
Gdybym miał zostawić tylko jedną praktyczną wskazówkę, brzmiałaby ona tak: nie wybieraj polaryzacji na podstawie przyzwyczajenia, tylko na podstawie nadajnika i warunków odbioru. To właśnie ten drobny krok najczęściej oddziela instalację działającą „tak sobie” od takiej, która po prostu działa.
