W dobrze zaprojektowanej instalacji antenowej najważniejsze jest to, żeby sygnał docierał do wszystkich telewizorów bez plątaniny osobnych kabli. dvb t modulator pozwala wprowadzić własny kanał do sieci koncentrycznej i wyświetlać go tak, jak zwykły program telewizji naziemnej. Poniżej pokazuję, kiedy taki sprzęt ma sens, jak go dobrać do domu, pensjonatu albo monitoringu i gdzie najłatwiej popełnić kosztowny błąd.
Najważniejsze rzeczy, które trzeba wiedzieć przed zakupem i podłączeniem
- Modulator nie poprawia zasięgu anteny, tylko dodaje własne źródło sygnału do instalacji.
- Do prostych układów najczęściej wystarcza model HDMI na DVB-T, a do większych i 4K lepiej sprawdzają się wersje wielokanałowe lub DVB-T2/T/C.
- Kluczowe są: standard wyjścia, liczba wejść, poziom RF, obsługa HDCP i zgodność z telewizorami w budynku.
- Przy wpięciu do sieci antenowej trzeba pilnować wolnego kanału i nie przesterować całej instalacji.
- Ceny na rynku są mocno rozstrzelone, ale najczęściej mieszczą się mniej więcej w przedziale od 500 do 3500 zł.

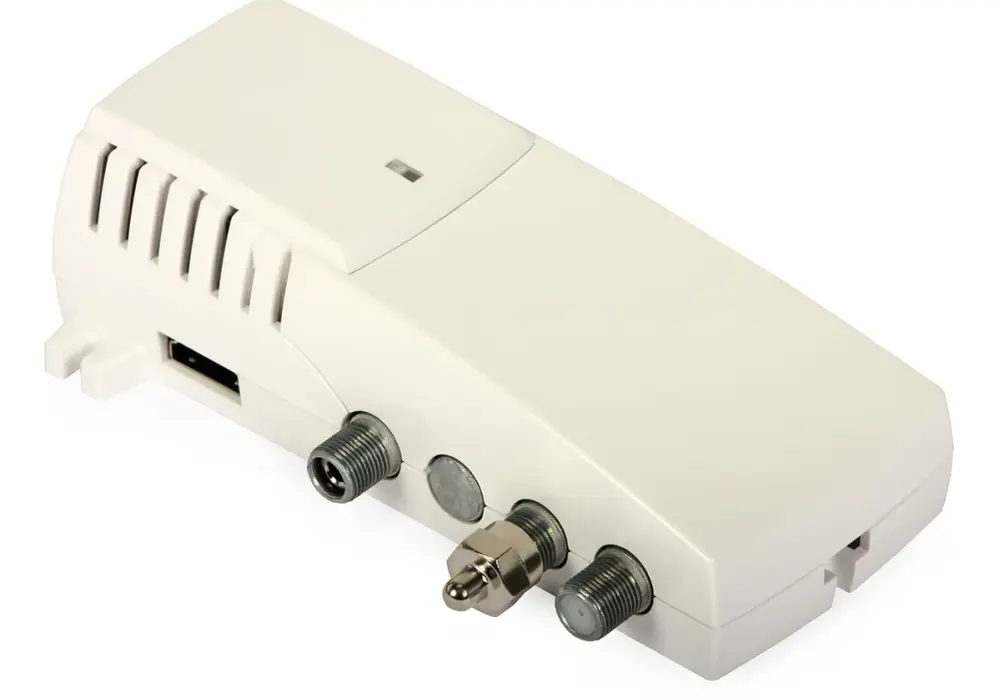

Jak działa modulator w instalacji antenowej
Najprościej mówiąc, urządzenie zamienia wejście HDMI albo A/V na sygnał RF, czyli taki, który może płynąć po kablu koncentrycznym razem z innymi kanałami. Telewizor widzi go potem jak zwykły program naziemny, więc nie trzeba prowadzić osobnego przewodu do każdego odbiornika. W praktyce to wygodne wszędzie tam, gdzie jeden sygnał ma trafić do wielu ekranów: w domu, hotelu, sklepie czy systemie CCTV.
Technicznie najczęściej chodzi o modulację COFDM, czyli cyfrowy sposób „upakowania” danych w paśmie radiowym. Nie musisz zapamiętywać skrótu, ale warto wiedzieć, że taki sygnał dobrze znosi odbicia i jest wygodny w rozprowadzaniu po istniejącej instalacji antenowej. To nie jest wzmacniacz sygnału z anteny - modulator nie poprawia odbioru MUX-ów z nadajnika, tylko tworzy nowy kanał wewnętrzny.
Ta różnica jest ważna, bo wiele osób kupuje podobne urządzenie z myślą o „lepszej antenie”. Ja traktuję je raczej jak lokalną stację nadawczą dla jednego budynku albo jednej sieci telewizorów. Od tego zależy, czy w ogóle ma sens i jaki model wybrać.
Kiedy taki układ ma sens, a kiedy lepiej zostać przy antenie
Najlepsze zastosowania są bardzo praktyczne. Modulator sprawdza się, gdy chcesz wpuścić do instalacji sygnał z dekodera, kamery, odtwarzacza, komputera albo rejestratora monitoringu i oglądać go na wielu telewizorach bez ciągnięcia HDMI przez cały obiekt.
- dom jednorodzinny z kilkoma telewizorami i jednym źródłem treści,
- pensjonat, hotel lub biuro, gdzie potrzebny jest kanał informacyjny,
- sklep, poczekalnia, bar albo siłownia, gdzie na ekranach ma być ten sam materiał,
- monitoring CCTV, gdy obraz z kamer ma być dostępny na zwykłych odbiornikach TV,
- instalacja z rozgałęzieniami, w której wygodniej wpiąć jeden kanał w istniejącą sieć niż budować nową dystrybucję.
Nie polecałbym go natomiast wtedy, gdy masz jeden telewizor, krótki przewód i żadnej rozbudowanej sieci koncentrycznej. W takim układzie splitter HDMI albo zwykły streaming bywa prostszy i tańszy. Jeśli realnym problemem jest słaby odbiór z nadajnika, lepszym zakupem będzie solidna antena, wzmacniacz lub filtr LTE, a nie modulator.
Gdy już wiesz, że potrzebujesz właśnie dystrybucji sygnału po kablu, przechodzimy do wyboru modelu, bo tu najłatwiej przepłacić albo kupić sprzęt, który nie pasuje do reszty instalacji.
Jak wybrać model bez przepłacania
Na rynku najczęściej spotykam dwa poziomy cenowe: prostsze modele jednokanałowe kosztują zwykle około 500-1200 zł, a urządzenia bardziej rozbudowane, z obsługą 4K, kilku wejść albo standardów DVB-T2/T/C, wchodzą mniej więcej w zakres 1800-3500 zł. Różnica nie wynika wyłącznie z „marki”, tylko z tego, czy sprzęt obsłuży kilka źródeł, czy umie pracować z ochroną HDCP i czy da się go wygodnie włączyć do większej sieci.
| Parametr | Na co zwrócić uwagę | Dlaczego to ma znaczenie |
|---|---|---|
| Wejście sygnału | HDMI, A/V, IP, czasem S-Video | Musi pasować do źródła, które naprawdę chcesz wprowadzić do sieci. |
| Standard wyjścia | DVB-T, DVB-T2 lub rzadziej DVB-C | Telewizory i odbiorniki muszą umieć odczytać dokładnie ten format. |
| Liczba kanałów | 1, 2, 4 lub więcej | Jednokanałowy model wystarczy do prostych zadań, ale w hotelu szybko zabraknie zapasu. |
| Poziom RF | Najczęściej w granicach 70-85 dBµV | Zbyt mocny sygnał potrafi przesterować rozgałęźniki i wejścia telewizorów. |
| HDCP | obsługa zabezpieczeń HDMI | Bez tego część dekoderów, odtwarzaczy i konsol nie poda obrazu. |
| LCN, NIT, SID | porządkowanie kanałów i identyfikacja programu | LCN to logiczny numer kanału, dzięki któremu odbiornik pokaże program pod wybranym numerem. |
| Montaż | obudowa desktop albo RACK | W szafie teletechnicznej sprzęt rackowy upraszcza serwis i dokładanie kolejnych modułów. |
Jeśli mam wskazać jedną praktyczną zasadę, to jest nią dopasowanie urządzenia do liczby źródeł i liczby odbiorników, a nie do samego „hasła 4K”. W małej instalacji dopłata do wielokanałowego modelu zwykle nie ma sensu, natomiast w obiekcie usługowym oszczędza później bardzo dużo kabli i pracy.
Po wyborze modelu zostaje najważniejszy etap, czyli poprawne wpięcie go do istniejącej instalacji antenowej.

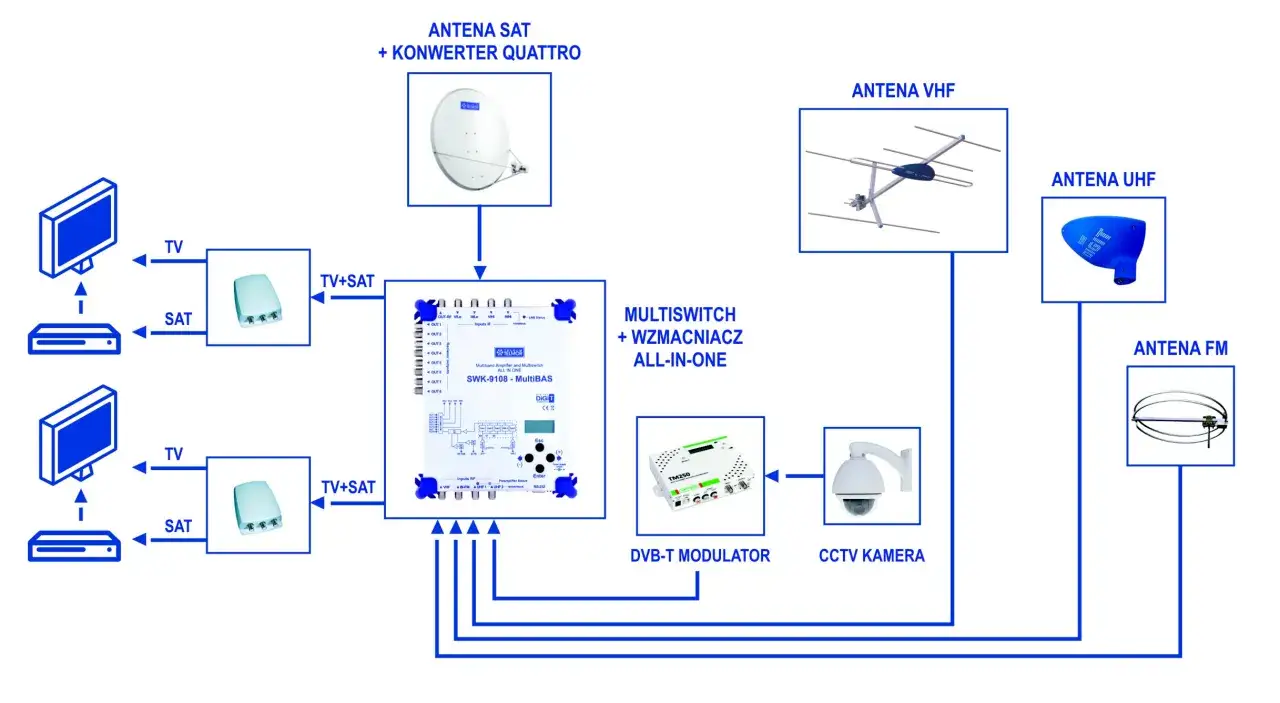

Jak wpiąć modulator do anteny i telewizorów
Tu liczy się porządek w sygnale, nie sam montaż „na siłę”. Najpierw podłączasz źródło, potem ustawiasz kanał i poziom wyjściowy, a dopiero później wpinasz całość do sieci antenowej. Jeśli masz istniejącą antenę zewnętrzną, modulator najlepiej wprowadzić przez sumator albo odpowiedni punkt dystrybucji, a nie przez przypadkowy rozgałęźnik.
- Podłącz źródło obrazu i dźwięku do wejścia urządzenia. Jeśli używasz dekodera, sprawdź, czy wyjście HDMI nie jest zabezpieczone HDCP.
- Ustaw standard wyjściowy, kanał oraz szerokość kanału. W polskich instalacjach najczęściej spotkasz 8 MHz, ale zawsze trzeba trzymać się tego, co przewiduje dany model.
- Wybierz wolny fragment pasma. Nie ustawiaj wyjścia na kanale, na którym już nadaje mocny lokalny multipleks.
- Zacznij od umiarkowanego poziomu RF, zwykle około 70 dBµV, i sprawdź odbiór na kilku telewizorach. Jeśli instalacja ma dużo rozgałęzień, poziom można podnieść, ale tylko tyle, ile rzeczywiście wymaga sieć.
- Wykonaj strojenie ręczne na telewizorze, a potem sprawdź automatyczne skanowanie, bo nie każdy odbiornik dodaje nowe kanały tak samo.
- Jeśli obiekt ma też odbiór naziemny z anteny, przetestuj instalację z sygnałem antenowym i modulatorem jednocześnie, żeby upewnić się, że nic nie wchodzi sobie w drogę.
Praktycznie najczęstszy błąd polega na tym, że ktoś ustawia zbyt mocny sygnał i liczy, że „im więcej, tym lepiej”. W instalacjach RTV/SAT bywa odwrotnie: za wysoki poziom potrafi pogorszyć obraz bardziej niż zbyt niski. Gdy sprzęt jest ustawiony poprawnie, przechodzimy do problemów, które najczęściej psują efekt mimo dobrego zakupu.
Najczęstsze błędy, które psują odbiór
W tej klasie urządzeń nie przegrywa ten, kto kupił słabszy model, tylko ten, kto źle dobrał go do reszty instalacji. Z mojego doświadczenia najwięcej kłopotów wynika z pięciu rzeczy.
- Kolizja kanałów - modulator pracuje na częstotliwości zajętej przez lokalny multipleks albo bardzo blisko niego.
- Przesterowanie sieci - zbyt wysoki poziom RF powoduje problemy na rozgałęźnikach, wzmacniaczach i wejściach telewizorów.
- Zły standard wyjściowy - wybrano DVB-T2, choć część odbiorników w budynku obsługuje tylko DVB-T.
- Brak zgodności HDMI - źródło chronione HDCP nie daje obrazu albo daje go tylko okresowo.
- Zła topologia kablowa - sygnał wstrzyknięto w przypadkowym miejscu, bez sprawdzenia tłumienia i jakości przewodów.
Jeśli coś nie działa, ja zaczynam od najprostszej diagnostyki: sprawdzam kanał, poziom wyjściowy, zgodność standardu i dopiero na końcu podejrzewam sam modulator. Taki porządek oszczędza czas, bo bardzo często winny jest jeden drobiazg, a nie całe urządzenie. Na końcu zostaje już tylko decyzja, jak zabezpieczyć instalację, żeby nie wracać do niej za pół roku.
Co jeszcze warto przewidzieć przed zakupem
Jeżeli instalacja ma się rozrosnąć, zostaw od razu zapas na dodatkowe źródło albo drugi kanał. W obiektach usługowych i hotelowych to zwykle tańsze niż późniejsze dokładanie nowego sprzętu i przerabianie okablowania.
- Sprawdź, czy producent przewiduje aktualizacje albo łatwą zmianę parametrów z poziomu przeglądarki lub panelu frontowego.
- Upewnij się, że obudowa i zasilanie pasują do miejsca montażu, bo sprzęt zamknięty w ciasnej szafie potrzebuje lepszego chłodzenia niż urządzenie stojące na półce.
- Jeśli w budynku są starsze telewizory, wybieraj rozwiązanie z myślą o najsłabszym odbiorniku, nie o najnowszym modelu w recepcji.
- Przy większej liczbie pomieszczeń warto od razu zaplanować pomiar poziomu sygnału, zamiast zakładać, że „wszędzie będzie podobnie”.
Jeśli miałbym zostawić jedną prostą zasadę, brzmiałaby tak: najpierw dopasuj modulator do telewizorów i pasma w instalacji, a dopiero potem patrz na dodatki. W tej klasie sprzętu największą różnicę robi zgodność i poprawne wpięcie, a nie marketingowe dopiski na obudowie.
