Multiswitch to serce instalacji, która ma podać sygnał satelitarny i naziemny do kilku albo kilkunastu punktów odbiorczych bez loterii z poziomem sygnału. W domu jednorodzinnym upraszcza rozprowadzenie kabli, a w większym obiekcie pozwala sensownie zbudować całą sieć RTV-SAT. Poniżej wyjaśniam, jak taki system działa, jak dobrać odpowiedni model i na co uważać przy montażu.
Najważniejsze rzeczy, które warto wiedzieć przed zakupem
- Klasyczna instalacja multiswitchowa pracuje z konwerterem Quattro i rozprowadza sygnał do wielu gniazd w układzie gwiazdy.
- Najczęściej wybiera się warianty 5/x dla jednej pozycji satelitarnej i 9/x dla dwóch pozycji.
- Jeśli tor naziemny jest słaby, lepszy bywa model z aktywną sekcją lub osobnym wzmacniaczem.
- Do rozbudowanych budynków lepiej nadają się multiswitche kaskadowe, a przy modernizacji bez nowych kabli często wygrywa Unicable.
- Najczęstsze błędy to zły typ LNB, przypadkowe rozgałęzienia zamiast gwiazdy i niedoszacowanie jakości kabla oraz złącz.
Jak działa instalacja z multiswitchem i kiedy ma przewagę nad zwykłym rozgałęzieniem
Najprościej mówiąc, multiswitch nie „dzieli” sygnału w ciemno. On rozprowadza do każdego gniazda taki tor sygnałowy, jakiego akurat potrzebuje dany tuner. W praktyce oznacza to, że z jednej anteny satelitarnej i jednego toru naziemnego można zasilić wiele odbiorników, a każdy z nich działa niezależnie od pozostałych.
W klasycznym układzie satelitarnym multiswitch współpracuje z konwerterem Quattro, który podaje cztery stałe tory z satelity: dwie polaryzacje i dwa zakresy pasma. To ważne, bo przy zwykłym rozgałęźniku każdy odbiornik „walczyłby” o wspólny sygnał. Tutaj tak nie jest. Każde wyjście pracuje osobno, więc można oglądać różne kanały w różnych pokojach bez wzajemnych konfliktów.
Do tego dochodzi telewizja naziemna, a czasem również radio FM, DAB albo sygnał z modulatora. W dobrze zaprojektowanej instalacji wszystko trafia jednym kablem do gniazda końcowego. I właśnie dlatego multiswitch jest tak praktyczny w domach z kilkoma telewizorami, pensjonatach, biurach i budynkach wielorodzinnych. W dalszej części pokażę, jak wybrać wariant dopasowany do skali instalacji.
Jak dobrać odpowiedni wariant do liczby gniazd i satelitów
Oznaczenia typu 5/8, 5/16 czy 9/32 są czytelne, jeśli rozbije się je na proste części. Pierwsza liczba mówi o liczbie wejść, druga o liczbie wyjść abonenckich. W praktyce 5/x obsługuje jedną pozycję satelitarną i sygnał naziemny, a 9/x pozwala rozprowadzić sygnał z dwóch pozycji satelitarnych plus antenę naziemną.
Ja przy doborze zaczynam nie od samego modelu, tylko od planu mieszkania albo budynku. Jeśli dziś potrzebujesz sześciu punktów, ale za rok dojdzie PVR, dodatkowy tuner w sypialni albo drugi lokal, nie kupuję urządzenia „na styk”. Zapas 20-30 procent wyjść zwykle oszczędza późniejszej przeróbki całej instalacji.
| Wariant | Do czego pasuje | Co warto o nim wiedzieć | Orientacyjna cena urządzenia |
|---|---|---|---|
| 5/8 | Dom jednorodzinny, małe mieszkanie z kilkoma punktami | Jedna pozycja satelitarna, do 8 wyjść abonenckich | ok. 170-570 zł |
| 5/16 | Większy dom, pensjonat, mały obiekt usługowy | Jedna pozycja satelitarna, więcej zapasu na rozbudowę | ok. 220-820 zł |
| 9/8 | Instalacja z dwoma satelitami i kilkoma pokojami | Dwie pozycje satelitarne plus naziemna, do 8 wyjść | ok. 190-1285 zł |
| 9/16 | Dom rozbudowany, budynek wielolokalowy, mała wspólnota | Dobry kompromis między skalą a kosztem | ok. 665-1556 zł |
| 9/24 | Instalacja zbiorcza z zapasem na kolejne pokoje | Lepszy wybór, gdy budynek ma rosnąć etapami | ok. 923-1330 zł |
| 9/32 | Większy obiekt, kilka kondygnacji, pensjonat, wspólnota | Duży zapas wyjść i wygodna baza do rozbudowy | ok. 1107-2278 zł |
Sam zapis ma znaczenie, ale nie wszystko. Jeśli instalacja ma zasilać kilka odbiorników z funkcją nagrywania albo multiroom, potrzebujesz albo większej liczby niezależnych wyjść, albo rozwiązania jednokablowego. To właśnie prowadzi do kolejnego pytania: kiedy wybrać model aktywny, pasywny lub kaskadowy.
Model aktywny, pasywny albo kaskadowy
W opisach urządzeń bardzo łatwo zgubić się w słowach „aktywny”, „pasywny” i „kaskadowy”. Ja patrzę na to tak: pasywny tor naziemny jest sensowny wtedy, gdy sygnał z anteny TV jest już dobry i nie trzeba go dodatkowo podbijać. To zwykle tańsza i prostsza opcja, ale mniej odporna na długie trasy kablowe oraz większą liczbę złączy.
Model z aktywnym torem naziemnym przydaje się tam, gdzie sygnał trzeba wyrównać. W praktyce ratuje sytuację przy dłuższych odcinkach przewodów, większej liczbie gniazd albo wtedy, gdy instalacja naziemna startuje z gorszego punktu. Taki sprzęt kosztuje więcej, ale często oszczędza dodatkowy wzmacniacz i późniejsze kombinowanie z poziomami sygnału.

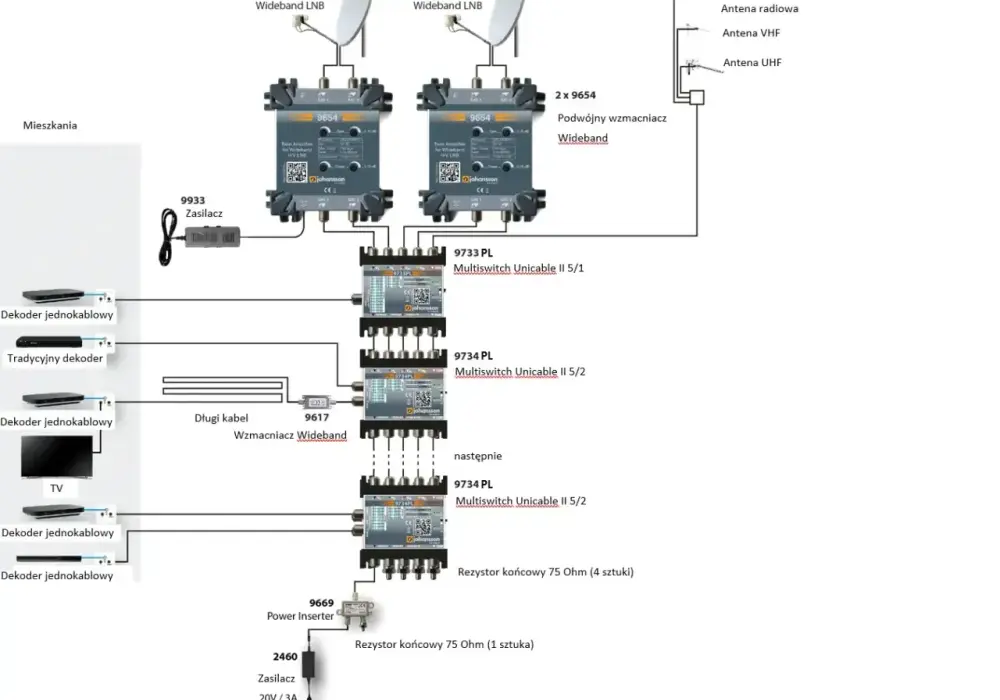

Multiswitch kaskadowy to już wybór dla instalacji, które mają rosnąć segmentami. W budynku wielokondygnacyjnym albo w większym obiekcie techniczny punkt dystrybucji nie musi kończyć się na jednym urządzeniu. Można dołożyć kolejne sekcje i zachować porządek w całej magistrali. W lepszych modelach separacja torów satelitarnych sięga około 35 dB, co pomaga ograniczyć przesłuchy, gdy gniazda są bardzo blisko albo bardzo daleko od punktu centralnego.
Jeśli miałbym uprościć wybór do jednej reguły, powiedziałbym tak: do małego i stabilnego układu wystarczy prostszy model, do słabszego sygnału naziemnego warto wybrać aktywny tor, a do budynku z planem rozbudowy potrzebny jest wariant kaskadowy. To jednak zadziała tylko wtedy, gdy sama instalacja będzie zrobiona poprawnie.
Co sprawdzić przed montażem, żeby nie stracić jakości sygnału
Najwięcej problemów nie bierze się z samego multiswitcha, tylko z błędów wokół niego. Pierwszy z nich to zły typ konwertera. Klasyczny układ wymaga Quattro, bo multiswitch potrzebuje czterech stałych torów satelitarnych. Zwykły Quad bywa mylony z Quattro, a to już prosta droga do losowych usterek i braku części kanałów.

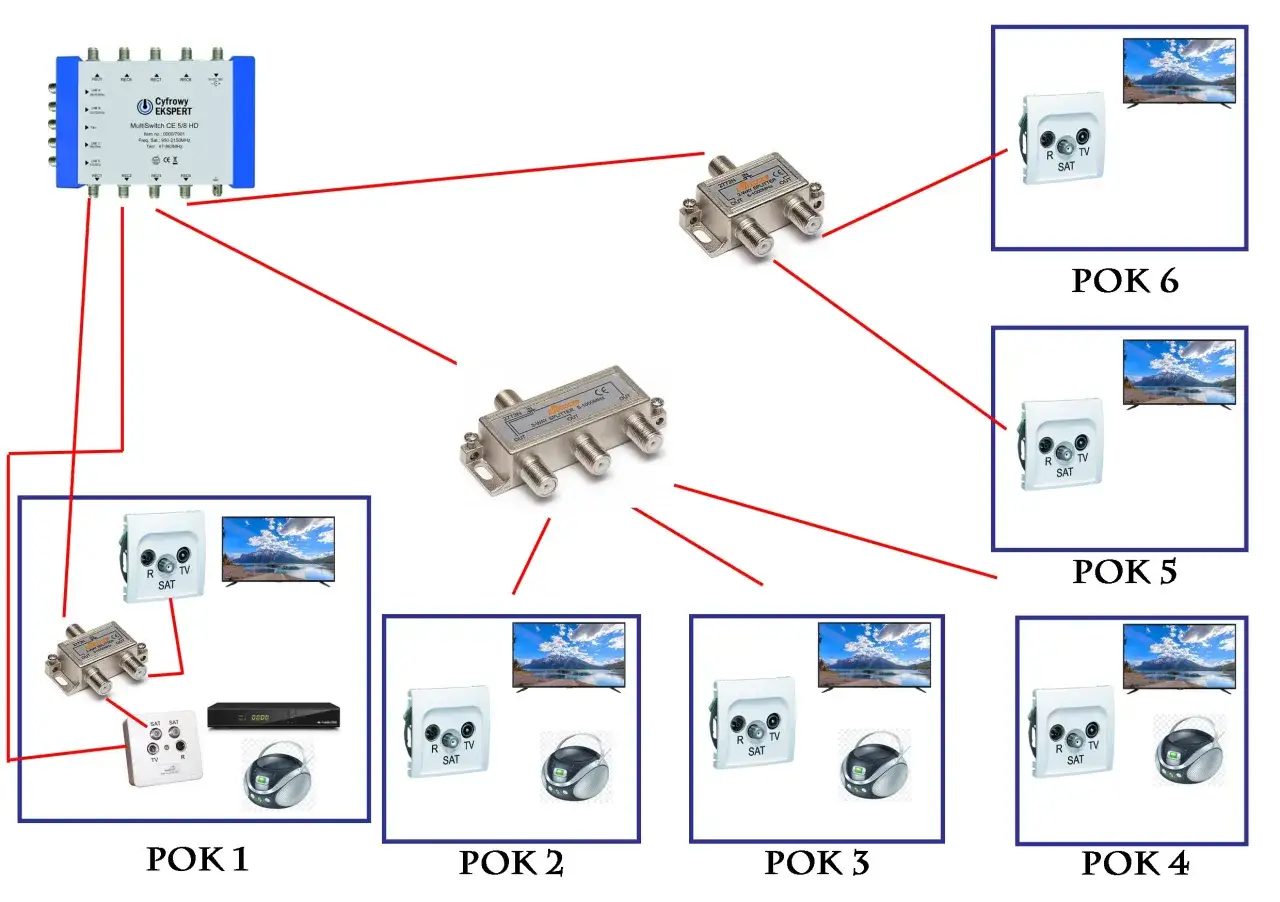

Drugi błąd to mieszanie topologii gwiazdy z przypadkowymi rozgałęźnikami. W instalacji multiswitchowej każde wyjście powinno iść osobnym kablem do gniazda RTV-SAT. To nie jest system, w którym można bezkarnie dokładać „trójniki” po drodze. Taka oszczędność niemal zawsze kończy się spadkiem jakości i trudną diagnostyką.
Warto też dopilnować rzeczy, które na pierwszy rzut oka wyglądają banalnie, ale robią różnicę:
- Kabel koncentryczny powinien mieć dobrą ekranację, najlepiej klasę A lub wyżej, bo w przeciwnym razie zakłócenia szybko zaczną być widoczne.
- Złącza F muszą być wykonane porządnie, najlepiej jako złącza kompresyjne, a nie przypadkowo dokręcone końcówki.
- Gniazda końcowe RTV-SAT są potrzebne tam, gdzie projekt instalacji tego wymaga, zwłaszcza w układach opartych o gwiazdę.
- Obsługa PVR i multiroom wymaga zwykle dwóch niezależnych torów albo systemu jednokablowego, inaczej tuner z nagrywaniem będzie ograniczony.
- Zasilanie i wentylacja mają znaczenie przy modelach aktywnych, zwłaszcza jeśli urządzenie trafia do zamkniętej skrzynki technicznej.
Jeśli sygnał naziemny jest słaby, nie próbuję ratować go przypadkowym wzmacnianiem wszystkiego naraz. Najpierw sprawdzam poziom na wejściu, potem ustawiam odpowiedni model albo dokładam wzmacniacz tam, gdzie rzeczywiście jest potrzebny. To bardziej przewidywalne niż późniejsze gaszenie pożaru na gotowej instalacji.
Kiedy lepszy będzie Unicable albo instalacja optyczna
Nie każda instalacja musi być klasycznym układem multiswitchowym. Jeśli remontujesz mieszkanie, nie chcesz prowadzić nowej wiązki kabli albo potrzebujesz kilku tunerów na jednym przewodzie, bardzo często lepszym wyborem jest Unicable, czyli dSCR. Taki system pozwala obsłużyć wiele odbiorników po jednym kablu, o ile zarówno multiswitch, jak i dekoder wspierają standardy EN50494 lub EN50607.
To rozwiązanie ma sens szczególnie wtedy, gdy nie da się już łatwo dołożyć kolejnych przewodów. W praktyce dobrze sprawdza się w modernizacjach, w lokalach z ograniczoną przestrzenią na okablowanie i tam, gdzie liczy się elastyczność, a nie maksymalnie prosty układ. Minusem jest kompatybilność: starsze odbiorniki mogą nie obsługiwać trybu jednokablowego, więc przed zakupem trzeba to sprawdzić.
Instalacja optyczna wchodzi do gry przy większych odległościach i bardziej rozległych obiektach. Tam, gdzie tradycyjny kabel zaczyna tracić parametry albo trzeba rozprowadzić sygnał przez kilka kondygnacji, światłowód potrafi być rozsądniejszy od dokładania kolejnych wzmacniaczy. To jednak już wyższy poziom kosztów i projektowania, więc do zwykłego domu jednorodzinnego zwykle nie ma sensu pchać się w taki wariant.
Jeśli więc masz nową instalację z osobnymi trasami do pokoi, klasyczny multiswitch nadal jest bardzo dobrym wyborem. Jeśli modernizujesz stary układ bez miejsca na nowe kable, patrzę najpierw na Unicable. Gdy obiekt jest duży i odległości robią się problemem, rozważa się już rozwiązania optyczne.
Najrozsądniejszy zakup to zapas i plan rozbudowy
- Jeśli projekt jest prosty, wybieram model z wyraźnym zapasem wyjść, a nie urządzenie dokładnie „na styk”.
- Jeśli sygnał naziemny jest mocny, prostszy model wystarczy; gdy jest graniczny, lepiej dopłacić do aktywnego toru.
- Jeśli budynek ma się rozrastać, warto od razu myśleć o wersji kaskadowej albo o możliwości dołożenia kolejnych sekcji.
- Jeśli w grę wchodzą PVR, multiroom albo kilka tunerów w jednym pokoju, trzeba wcześniej sprawdzić zgodność z Unicable.
Przy obecnych cenach najgorsza decyzja to kupić urządzenie tylko dlatego, że jest najtańsze. W praktyce lepiej wydać trochę więcej na sensowny model, dobry kabel i porządne złącza niż później wracać do całej instalacji z poprawkami, których można było uniknąć już na etapie projektu.
